Earthwise CVPH41018 18-Inch 2.8-Amp Corded Electric 2-in-1 Pole/Handheld Hedge Trimmer User Manual

Introducció

Thank you for choosing the Earthwise CVPH41018 18-Inch 2.8-Amp Corded Electric 2-in-1 Pole/Handheld Hedge Trimmer. This manual provides essential information for the safe and efficient operation, assembly, maintenance, and troubleshooting of your new tool. Please read these instructions carefully before use and retain them for future reference.

Instruccions importants de seguretat

ADVERTIMENT: Quan utilitzeu aparells elèctrics de jardineria, sempre s'han de seguir les precaucions bàsiques de seguretat per reduir el risc d'incendi, descàrrega elèctrica i lesions personals.

• Llegeix totes les instruccions: Familiaritzeu-vos amb els controls i l'ús correcte de l'aparell.
• Eviteu el medi ambient perillós: No utilitzeu aparells a damp o llocs humits. No utilitzar sota la pluja.
• Mantenir els nens allunyats: Tots els visitants s'han de mantenir a distància de la zona de treball.
• Vesteix correctament: Do not wear loose clothing or jewelry. They can be caught in moving parts. Use of heavy-duty gloves, long pants, and non-slip footwear is recommended when working outdoors.
• Utilitzeu ulleres de seguretat: Always use safety glasses with side shields.
• Evitar l'arrencada accidental: Do not carry the appliance with a finger on the switch.
• Do Not Force Appliance: Farà la feina millor i amb menys probabilitats de risc de lesions al ritme per al qual va ser dissenyat.
• No sobrepasseu: Mantingueu els peus i l'equilibri adequats en tot moment.
• Desconnecta l'aparell: Desconnecteu l'aparell de la xarxa elèctrica quan no l'utilitzeu, abans de fer-ne el manteniment o quan canvieu els accessoris.
• Emmagatzemar els electrodomèstics inactius a l'interior: Quan no s'utilitzen, els electrodomèstics s'han de guardar a l'interior, en un lloc sec, alt o tancat amb clau, fora de l'abast dels nens.
• Mantingueu l'aparell amb cura: Keep cutting edges sharp and clean for best performance and to reduce the risk of injury. Follow instructions for lubricating and changing accessories. Inspect appliance cord periodically and if damaged, have it repaired by an authorized service facility. Inspect extension cords periodically and replace if damaged. Keep handles dry, clean, and free from oil and grease.
• Comproveu les peces danyades: Abans de fer un ús addicional de l’aparell, s’ha de revisar acuradament una protecció o una altra part danyada per determinar si funcionarà correctament i realitzarà la funció prevista. Comproveu l’alineació de les parts mòbils, la unió de les parts mòbils, el trencament de les parts, el muntatge i qualsevol altra condició que pugui afectar el seu funcionament. Una protecció o una altra part danyada hauria de ser reparada o substituïda per un centre de servei autoritzat tret que s’indiqui en un altre lloc d’aquest manual.

Producte acabatview i Components

The Earthwise CVPH41018 is a versatile 2-in-1 hedge trimmer designed for both handheld and extended pole use. It features an 18-inch cutting blade and a 150-degree rotating head with six positions for optimal trimming angles.

Image: The Earthwise CVPH41018 in its handheld configuration, showing the main body, handle, and 18-inch blade.

Imatge: Explosió view of the Earthwise CVPH41018, illustrating the detachable hedge trimmer head, pole extension, and handle assembly.

Components clau:

• Capçal de tall: Contains the motor and 18-inch cutting blade.
• Muntatge del mànec: Features the power switch, safety button, and cord connection.
• Pol d'extensió: Lightweight fiberglass pole for extended reach.
• Coberta de la fulla: For safe storage and transport.
• Rotating Head Mechanism: Allows for 6 cutting positions up to 150 degrees.

Muntatge i muntatge

Converting to Handheld Trimmer:

1. Ensure the trimmer is unplugged from the power source.
2. If attached, press the release button on the pole and detach the trimmer head from the extension pole.
3. Align the handheld handle assembly with the trimmer head and push firmly until it clicks into place.
4. Ensure the connection is secure before use.

Image: The Earthwise CVPH41018 in its handheld configuration, ready for use. This image highlights the compact form factor when the pole is detached.

Attaching the Extension Pole:

1. Ensure the trimmer is unplugged from the power source.
2. If attached, detach the handheld handle assembly from the trimmer head.
3. Align the trimmer head with the extension pole and push firmly until it clicks into place.
4. Connect the handle assembly to the other end of the extension pole, ensuring it locks securely.
5. Assegureu-vos que totes les connexions siguin segures abans de fer-les servir.

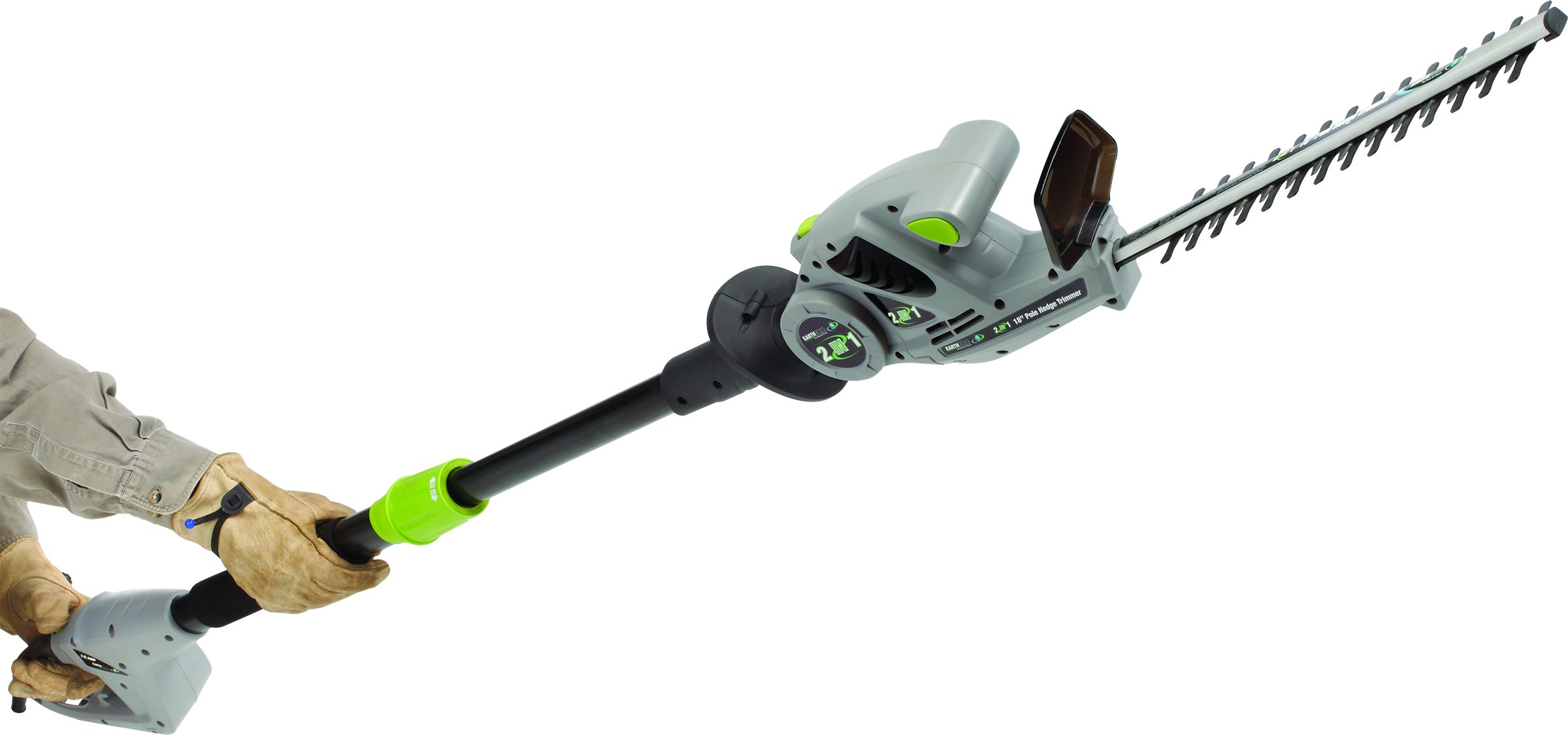

Image: The Earthwise CVPH41018 fully assembled with the extension pole, demonstrating its extended reach capability.

Instruccions de funcionament

Abans de l'operació:

• Inspect the trimmer for any damage or loose parts.
• Ensure the blade cover is removed.
• Utilitzeu equips de protecció individual (EPI) adequats, com ara ulleres de seguretat, guants i calçat resistent.
• Use a suitable outdoor extension cord that is rated for outdoor use and in good condition.

Inici i aturada:

1. Plug the trimmer into a grounded outlet using an appropriate extension cord.
2. To start, press and hold the safety button, then squeeze the trigger switch.
3. Per aturar, deixeu anar el disparador.

Tècniques de retall:

• Retall general: Hold the trimmer firmly with both hands. Use a sweeping motion, moving the blade across the hedge.
• Ajust de l'angle de tall: The trimmer head can be adjusted to 6 positions up to 150 degrees. To adjust, press the angle release button and rotate the head to the desired position until it locks.
• Gruix de tall: The trimmer is designed to cut branches up to 3/4 inch in diameter. Do not attempt to cut thicker branches, as this can damage the blade or motor.
• Working with the Pole: When using the extension pole, be mindful of the increased weight distribution. Maintain a stable stance and avoid overreaching.

Image: The Earthwise CVPH41018 in pole configuration, demonstrating its use for trimming tall hedges or hard-to-reach areas.

Image: A user operating the Earthwise CVPH41018 in handheld mode, trimming a hedge with precision.

Manteniment

Cura de la fulla:

• Neteja: After each use, unplug the trimmer and carefully clean the blades with a stiff brush to remove sap and debris.
• Lubricació: Apliqueu un oli lleuger per a màquines o lubricant per a fulles a les fulles després de netejar-les per evitar l'oxidació i garantir un funcionament suau.
• Afilat: If the blades become dull, they can be sharpened by a qualified service technician. Do not attempt to sharpen them yourself unless you have proper tools and experience.

Manteniment general:

• Inspecció del cable: Regularly inspect the power cord and extension cord for any signs of damage, cuts, or fraying. Replace damaged cords immediately.
• Emmagatzematge: Store the trimmer in a dry, secure location, out of reach of children. Always attach the blade cover before storage.
• Elements de fixació: Comproveu periòdicament totes les femelles, cargols i cargols que estiguin estanquitats.

Resolució de problemes

Especificacions

• Model: CVPH41018
• Font d'alimentació: Elèctric amb cable
• Ampera: 2.8 Amp
• Longitud de la fulla: 18 polzades
• Amplada màxima de tall: 0.75 polzades
• Pes de l'article: 10 lliures
• Tipus de material: Aluminum, Fiberglass
• Material de la fulla: Alumini
• Capçal giratori: 150-degree / 6-position

Garantia i Suport

For warranty information, technical support, or to order replacement parts, please contact Earthwise customer service. Refer to your product packaging or the official Earthwise weblloc web per obtenir les dades de contacte i els termes de garantia més actualitzats.

Fabricant: Empresa americana de tallagespa

Weblloc: Visit the Earthwise Store on Amazon
