1. Instruccions de seguretat
Llegiu i comprengueu sempre tots els avisos de seguretat, instruccions, il·lustracions i especificacions que s'inclouen amb aquesta eina elèctrica. Si no seguiu totes les instruccions que s'indiquen a continuació, podeu patir descàrregues elèctriques, incendis i/o lesions greus.
1.1 Seguretat general de les eines elèctriques
- Seguretat de l'àrea de treball: Mantingueu la zona de treball neta i ben il·luminada. Les zones desordenades o fosques conviden als accidents. No feu servir eines elèctriques en atmosferes explosives, com ara en presència de líquids, gasos o pols inflamables.
- Seguretat elèctrica: Eviteu el contacte corporal amb superfícies connectades a terra com ara canonades, radiadors, estufes i refrigeradors. Hi ha un major risc de descàrrega elèctrica si el vostre cos està connectat a terra o a terra.
- Seguretat personal: Always wear eye protection. Use personal protective equipment such as dust masks, non-skid safety shoes, hard hats, or hearing protection when appropriate.
- Ús i cura de l'eina: No forceu l'eina elèctrica. Utilitzeu l'eina elèctrica adequada per a la vostra aplicació. Farà la feina millor i més segura al ritme per al qual va ser dissenyat.
1.2 Ús i cura de l'eina de la bateria
- Recarregueu només amb el carregador especificat pel fabricant. Un carregador adequat per a un tipus de bateria pot generar un risc d'incendi quan s'utilitza amb un altre paquet de bateries.
- Utilitzeu eines elèctriques només amb paquets de bateries específicament designats. L'ús de qualsevol altre paquet de bateries pot crear un risc de lesions i d'incendi.
- Quan no utilitzeu la bateria, manteniu-la lluny d'altres objectes metàl·lics, com ara clips de paper, monedes, claus, claus, cargols o altres objectes metàl·lics petits, que puguin connectar-se d'un terminal a un altre. El fet de fer curt els terminals de la bateria pot provocar cremades o incendis.
- En condicions abusives, es pot expulsar líquid de la bateria; evitar el contacte. Si es produeix un contacte accidental, esbandiu amb aigua. Si el líquid entra en contacte amb els ulls, també busqueu ajuda mèdica. El líquid expulsat de la bateria pot causar irritació o cremades.
2. Contingut del paquet
Desembaleu amb cura tots els articles i assegureu-vos que heu rebut el següent:
- Pro'sKit PT-1080A 10.8V Cordless Drill Driver
- Paquet de bateries Li-ion de 10.8 V
- Carregador de bateries (110 V)
- Manual d'instruccions
3. Producte acabatview
The Pro'sKit PT-1080A is a versatile 10.8V cordless drill driver designed for various drilling and fastening tasks. It features a keyless chuck, variable speed control, and adjustable torque settings.

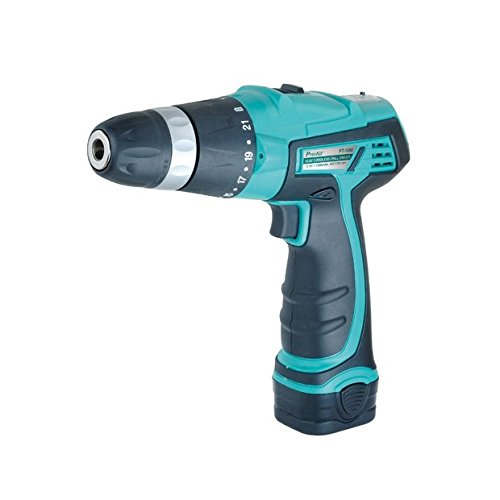

Figure 1: Pro'sKit PT-1080A 10.8V Cordless Drill Driver. This image shows the main body of the drill driver, highlighting its compact design and keyless chuck.
3.1 Components clau
- Mandril sense clau: Per a canvis de broques ràpids i fàcils.
- Anell d'ajust de parell: Selects the desired torque setting or drill mode.
- Selector de marxes: Canvia entre els rangs de velocitat alta i baixa.
- Interruptor endavant/enrere: Controla el sentit de rotació.
- Activador de velocitat variable: Controls the operating speed based on pressure applied.
- Bateria de la bateria: Removable 10.8V Li-ion battery.
4. Configuració
4.1 Càrrega de la bateria
- Ensure the battery charger is connected to a standard 110V power outlet.
- Slide the 10.8V Li-ion battery pack onto the charger until it clicks into place.
- El llum indicador del carregador mostrarà l'estat de càrrega (consulteu el manual del carregador per conèixer els patrons de llum específics).
- Once fully charged, remove the battery pack from the charger. Do not overcharge.
4.2 Instal·lació/extracció de la bateria
- Per instal·lar: Alineeu el paquet de bateries amb la base del mànec del trepant i feu-lo lliscar fins que encaixi fermament al seu lloc.
- Per eliminar: Press the battery release buttons (usually on the sides of the battery pack) and slide the battery pack out of the drill handle.
4.3 Installing/Removing Drill Bits or Driver Bits
- Rotate the keyless chuck counter-clockwise to open the chuck jaws.
- Introduïu la broca o la broca de cargol desitjada al mandril, assegurant-vos que estigui centrada.
- Rotate the keyless chuck clockwise to tighten the jaws firmly around the bit. Ensure the bit is secure before operation.
- Per eliminar: Gireu el mandril en sentit antihorari per afluixar les mordasses i treure la broca.
5. Instruccions de funcionament
5.1 Selecting Speed Range
The drill driver has two speed ranges, selected by the gear selector switch located on top of the tool:
- Posició 1 (baixa velocitat): 0-350 RPM. Ideal for high torque applications like driving screws or drilling large diameter holes.
- Posició 2 (Alta velocitat): 0-1100 RPM. Suitable for fast drilling of small diameter holes.
Nota: Always change the speed range when the tool is stopped to prevent gear damage.
5.2 Ajust dels paràmetres de parell de torsió
The torque adjustment ring allows you to select from 21 torque settings for screwing applications, plus an additional position for drilling.
- Configuració 1-21: For driving screws. Lower numbers are for smaller screws or softer materials, higher numbers for larger screws or harder materials. The clutch will disengage when the set torque is reached, preventing overtightening or stripping.
- Drill Symbol (⚒): For drilling applications. This setting provides maximum torque without clutch disengagement.
5.3 Rotació endavant/enrere
The forward/reverse switch, located above the trigger, controls the direction of rotation:
- Pushing the switch to the esquerra (quan viewed from the rear) sets the drill to endavant rotation for drilling and driving screws.
- Pushing the switch to the dret sets the drill to revés rotation for removing screws or backing out drill bits.
- Quan l'interruptor està al centre position, the trigger is locked, preventing accidental starting.
5.4 Disparador de velocitat variable
The variable speed trigger allows for precise control over the operating speed. Press the trigger lightly for slower speeds and increase pressure for higher speeds. This feature provides complete control for various tasks.
6. Manteniment
6.1 Neteja
- Desconnecteu sempre la bateria abans de realitzar qualsevol neteja o manteniment.
- Mantingueu netes les obertures de ventilació de l'eina per evitar el sobreescalfament.
- Utilitzeu un suau, damp drap per netejar l'exterior de l'eina. No utilitzeu productes químics agressius ni netejadors abrasius.
- No submergiu mai l'eina ni la bateria en líquids.
6.2 Emmagatzematge
- Guardeu l'eina i la bateria en un lloc fresc i sec, allunyat de la llum solar directa i de la humitat.
- Ensure the battery pack is partially charged before long-term storage to prolong its lifespan.
- Emmagatzemar fora de l'abast dels nens.
6.3 Cura de la bateria
- Do not store battery packs in temperatures above 120°F (50°C) or below 0°F (-18°C).
- Do not dispose of battery packs in fire or water.
- If the battery pack is damaged, do not attempt to repair it. Contact customer service for replacement.
7. Solució De Problemes
| Problema | Causa possible | Solució |
|---|---|---|
| El trepant no arrenca | Battery not charged or improperly installed; Forward/Reverse switch in center (locked) position; Faulty battery or tool. | Charge battery and ensure it is securely installed; Move F/R switch to forward or reverse; Test with another charged battery if available; Contact support. |
| La bateria no es carrega | Charger not plugged in; Faulty charger or battery; Temperature too extreme. | Ensure charger is plugged into a live outlet; Check charger indicator lights; Move to a moderate temperature environment; Contact support. |
| Pèrdua de potència durant el funcionament | Battery low; Overload protection activated. | Recharge battery; Reduce pressure on the tool or use a lower speed setting. |
| La broca rellisca al mandril | Mandril no prou apretat; la tija de la broca està bruta o danyada. | Retighten chuck firmly; Clean or replace bit. |
8. Especificacions
| Característica | Especificació |
|---|---|
| Número de model | PT-1080A |
| Marca | Kit de professionals |
| Voltage | 10.8 Volts |
| Font d'alimentació | Funciona amb bateria |
| Velocitat sense càrrega (baixa) | 0-350 RPM |
| Velocitat sense càrrega (alta) | 0-1100 RPM |
| Maximum Output Torque | 14 Nm |
| Mida del mandril | 3/8 polzades (10 mm) Sense clau |
| Configuració del parell | 21 + 1 (Mode de perforació) |
| Ampedat | 1300 milionsamps |
9. Garantia i assistència
For information regarding warranty coverage, terms, and conditions, please refer to the warranty card included with your product or contact Pro'sKit customer support directly.
If you encounter any issues or require technical assistance, please contact the retailer where you purchased the product or visit the official Pro'sKit weblloc per obtenir informació de contacte d'assistència.
