Manual d'instruccions del multímetre digital Mastech MS8230B

1. Introducció

Gràcies per la compraasing the Mastech MS8230B Digital Multimeter. This device is a compact, battery-operated, handheld digital multimeter designed for measuring DC and AC voltage, DC current, resistance, diode, and transistor (hFE) tests. It features a large LCD display for easy reading and is built to international safety standards.

Please read this instruction manual thoroughly before using the multimeter to ensure safe and proper operation. Keep this manual for future reference.

2. Informació de seguretat

This multimeter is designed according to IEC 1010-1 international safety standards for electronic measuring instruments. It complies with CAT III 600V and CAT II 1000V overvoltage categories. Always adhere to the following safety precautions:

• Never exceed the maximum input limits for any function.
• Do not use the meter if the case is damaged or open.
• Assegureu-vos que els cables de prova estiguin en bon estat i sense cap aïllament danyat.
• Desconnecteu sempre l'alimentació del circuit i descarregueu totes les emissions d'alt volum.tage capacitors before measuring resistance, diodes, or hFE.
• Tingueu molta precaució quan treballeu amb voltagsuperiors a 60 V CC o 30 V CA RMS, ja que representen un perill de descàrrega elèctrica.
• Remove test leads from the circuit before changing functions or ranges.
• Substituïu la bateria immediatament quan aparegui l'indicador de bateria baixa per garantir lectures precises.
• No feu funcionar el mesurador en entorns amb gasos, vapors o pols explosius.

3. Contingut del paquet

Verify that all items listed below are present and undamaged:

• Mastech MS8230B Digital Multimeter
• Cables de prova (un parell)
• Bateria de 9 V (preinstal·lada o inclosa per separat)
• Manual d'usuari

Image 1: Contents of the Mastech MS8230B package, including the multimeter, test leads, batteries, and user manual.

4. Configuració

4.1 Instal·lació de la bateria

The MS8230B multimeter requires one 9V battery for operation. If the battery is not pre-installed or needs replacement:

1. Assegureu-vos que el multímetre estigui apagat i desconnecteu tots els cables de prova.
2. Localitzeu la tapa del compartiment de la bateria a la part posterior de la unitat.
3. Afloixeu el(s) cargol(s) de la tapa de la bateria i traieu la tapa.
4. Connect the 9V battery to the battery connector, observing correct polarity.
5. Col·loqueu la bateria al compartiment i torneu a col·locar la tapa, fixant-la amb el(s) cargol(s).

4.2 Connexió dels cables de prova

Connecteu sempre els cables de prova correctament per a la mesura desitjada:

• Insert the red test lead into the "VΩmA" jack for voltage, resistència i mesures de baix corrent.
• Insert the red test lead into the "10ADC" jack for high DC current measurements (up to 10A).
• Always insert the black test lead into the "COM" (common) jack.

5. Instruccions de funcionament

Before taking any measurement, ensure the test leads are correctly connected and the function switch is set to the appropriate range.

5.1 DC Voltage Mesurament (DCV)

1. Connecteu el cable de prova vermell a la presa "VΩmA" i el cable de prova negre a la presa "COM".
2. Set the rotary switch to the desired DCV range (e.g., 200mV, 2V, 20V, 200V, 1000V). If the voltagSi e és desconegut, comenceu amb el rang més alt i disminuïu-lo segons calgui.
3. Connecteu els cables de prova al component o circuit que s'ha de mesurar.
4. Llegeix el voltage value on the LCD display. Observe the polarity indication.

5.2 AC Voltage Mesurament (ACV)

1. Connecteu el cable de prova vermell a la presa "VΩmA" i el cable de prova negre a la presa "COM".
2. Set the rotary switch to the desired ACV range (e.g., 200V, 750V). Start with the highest range if the voltage es desconeguda.
3. Connecteu els cables de prova al component o circuit que s'ha de mesurar.
4. Llegeix el voltage valor a la pantalla LCD.

5.3 DC Current Measurement (DCA)

Precaució: Never attempt to measure current on a circuit with voltage present by connecting the meter in parallel. Always connect the meter in series with the load.

1. Determine the expected current. For currents up to 200mA, connect the red lead to "VΩmA". For currents up to 10A, connect the red lead to "10ADC". The black lead always goes to "COM".
2. Set the rotary switch to the appropriate DCA range (e.g., 200µA, 2mA, 20mA, 200mA, 10A).
3. Turn off the power to the circuit. Open the circuit where the current is to be measured.
4. Connecteu el multímetre en sèrie amb el circuit.
5. Apliqueu alimentació al circuit i llegiu el valor del corrent a la pantalla LCD.

5.4 Mesura de la Resistència

Precaució: Ensure the circuit under test is completely de-energized and all capacitors are discharged before measuring resistance.

1. Connecteu el cable de prova vermell a la presa "VΩmA" i el cable de prova negre a la presa "COM".
2. Set the rotary switch to the desired Resistance (Ω) range (e.g., 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ).
3. Connecteu els cables de prova al component que s'ha de mesurar.
4. Llegiu el valor de la resistència a la pantalla LCD.

5.5 Prova de díodes

Precaució: Ensure the circuit under test is completely de-energized and all capacitors are discharged before performing a diode test.

1. Connecteu el cable de prova vermell a la presa "VΩmA" i el cable de prova negre a la presa "COM".
2. Set the rotary switch to the Diode symbol (→|).
3. Connecteu el cable de prova vermell a l'ànode i el cable de prova negre al càtode del díode. La pantalla mostrarà el volum directe.tage drop (typically 0.5V to 0.8V for silicon diodes).
4. Reverse the test leads. The display should show "OL" (Open Loop) for a good diode. A reading in both directions or "0" indicates a shorted diode.

5.6 Prova de transistor hFE

Precaució: Ensure the transistor is not connected to a live circuit.

1. Set the rotary switch to the "hFE" position.
2. Identify if the transistor is NPN or PNP.
3. Insert the transistor's emitter, base, and collector leads into the corresponding holes in the hFE socket on the multimeter.
4. Read the hFE (DC current gain) value on the LCD display.

5.7 Funció de retenció de dades

Press the "H" button to hold the current reading on the display. Press it again to release the hold function and resume live readings.

6. Manteniment

6.1 Neteja

Netegeu el cas amb l'anunciamp drap i detergent suau. No utilitzeu abrasius ni dissolvents. Mantingueu els gats nets de pols i deixalles.

6.2 Substitució de la bateria

When the battery symbol appears on the LCD, the 9V battery needs to be replaced. Refer to section 4.1 for battery installation instructions.

6.3 Canvi de fusibles

The multimeter is protected by a fuse. If the current measurement function stops working, the fuse may need replacement. This should only be performed by qualified personnel. The fuse specifications are typically printed near the fuse holder or in the specifications section.

7. Solució De Problemes

If the multimeter does not function correctly, check the following:

• Sense pantalla o pantalla tènue: Comproveu la bateria. Substituïu-la si cal.
• Lectures incorrectes: Ensure the test leads are properly connected, the function switch is on the correct range, and the battery is not low.
• "OL" (Overload) displayed: El valor mesurat supera l'interval seleccionat. Canvieu a un interval superior.
• La mesura de corrent no funciona: Comproveu el fusible.

Si els problemes persisteixen, poseu-vos en contacte amb el servei d'atenció al client.

8. Especificacions

The Mastech MS8230B Digital Multimeter offers the following technical specifications:

Image 2: Detailed specifications for the Mastech MS8230B Multimeter, including display, range, and accuracy.

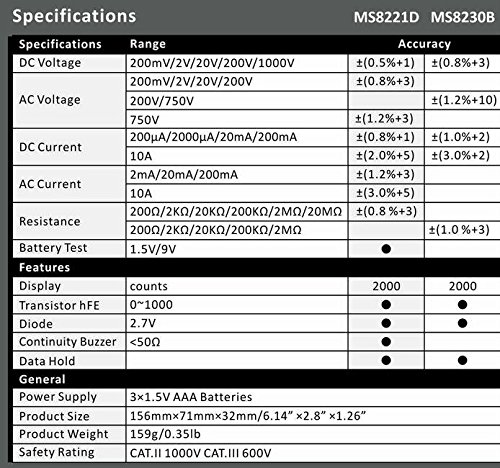

Image 3: Comparison table of specifications for Mastech MS8230B and MS8221D multimeters.

9. Garantia i Suport

Mastech products are designed for reliability and performance. For specific warranty details, please refer to the warranty card included with your product or contact your local Mastech distributor.

For technical support or service inquiries, please contact Mastech customer service through their official weblloc web o la informació de contacte proporcionada amb la documentació de compra.
