1. Introducció
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your Bosch GWS 7-100 Angle Grinder. Please read these instructions carefully before using the tool and keep them for future reference. The Bosch GWS 7-100 is a professional-grade angle grinder designed for various metalworking tasks, including grinding, cutting, and polishing.
2. Instruccions generals de seguretat
Observeu sempre les següents precaucions de seguretat per evitar descàrregues elèctriques, incendis i lesions greus.
- Seguretat de l'àrea de treball: Mantingueu la zona de treball neta i ben il·luminada. No feu servir eines elèctriques en atmosferes explosives, com ara en presència de líquids, gasos o pols inflamables.
- Seguretat elèctrica: Els endolls de les eines elèctriques han de coincidir amb la presa de corrent. No modifiqueu mai l'endoll. Eviteu el contacte corporal amb superfícies connectades a terra. No exposeu les eines elèctriques a la pluja o a condicions humides.
- Seguretat personal: Porteu sempre protecció ocular, protecció auditiva i una màscara antipols. Vestiu-vos correctament; eviteu roba ampla o joies. Assegureu-vos els cabells llargs.
- Ús i cura de les eines elèctriques: No forceu l'eina elèctrica. Feu servir l'eina elèctrica adequada per a la vostra aplicació. Desconnecteu l'endoll de la font d'alimentació abans de fer qualsevol ajust, canviar accessoris o guardar eines elèctriques.
- Seguretat específica del molinet: Always ensure the guard is correctly fitted and adjusted. Use only discs rated for the grinder's speed. Never use damaged or incorrect accessories.
3. Components i característiques

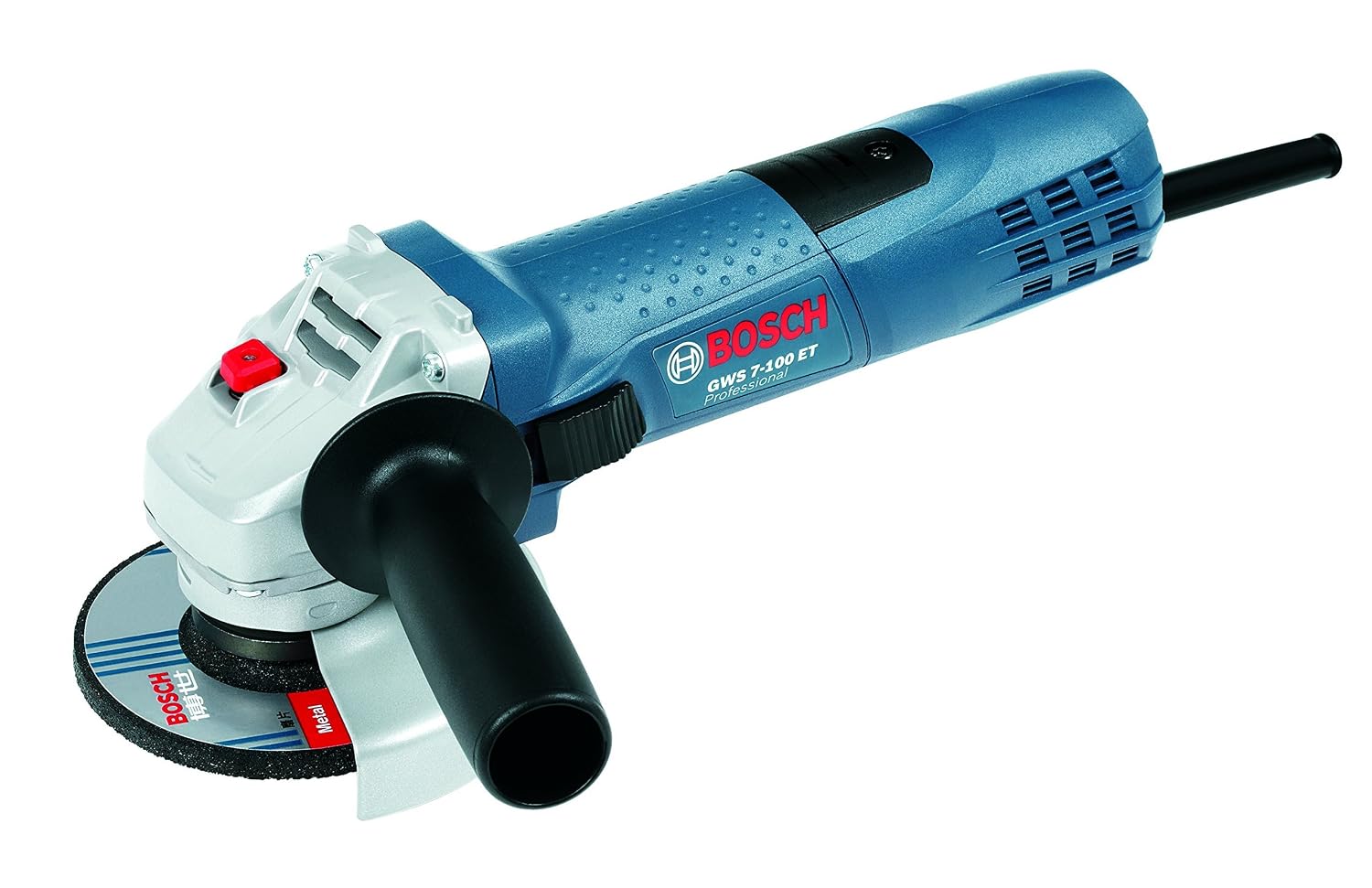

Familiarize yourself with the main parts of your Bosch GWS 7-100 Angle Grinder.
- Carcassa del motor: Inclou un motor de 720 W.
- Capçal d'engranatge: Connects the motor to the spindle.
- Botó de bloqueig de l'eix: S'utilitza per bloquejar el fus per a canvis de disc.
- Nansa auxiliar: Proporciona un adherència i un control addicionals.
- Guàrdia de protecció: Shields the user from sparks and debris.
- Interruptor d'encesa/apagada: Controla l'alimentació de l'eina.
4. Configuració
Proper setup ensures safe and effective operation.
- Fixació de la nansa auxiliar: Screw the auxiliary handle into one of the threaded holes on the gear head. Ensure it is tightened securely.
- Ajust de la protecció: Afluixa el guarda clamping screw, position the guard to protect against sparks and debris, then tighten the screw firmly.
- Muntatge del disc de mòlta/tall:
- Assegureu-vos que l'eina estigui desendollada.
- Manteniu premut el botó de bloqueig de l'eix.
- Col·loqueu la brida interior al cargol.
- Place the disc onto the inner flange, ensuring it sits correctly.
- Enrosqueu el clamping nut and tighten it using the spanner provided.
5. Instruccions de funcionament
Seguiu aquests passos per a un funcionament segur i eficaç.
- Comprovació prèvia al funcionament: Abans de cada ús, inspeccioneu l'eina, el cable d'alimentació i el disc per detectar qualsevol dany. Assegureu-vos que totes les proteccions i les nanses estiguin ben fixades.
- Inici de l'eina: Plug the tool into a suitable power outlet. Hold the grinder firmly with both hands. Press the On/Off switch to start.
- Trituració/Tall: Allow the disc to reach full speed before contacting the workpiece. Apply light, even pressure. For grinding, maintain an angle of approximately 15-30 degrees to the workpiece. For cutting, hold the tool at a 90-degree angle.
- Aturar l'eina: Release the On/Off switch. Wait for the disc to stop completely before setting the tool down.
Important: Never attempt to cut or grind materials for which the tool or disc is not designed. Avoid overloading the tool.
6. Manteniment
Un manteniment regular garanteix la longevitat i el funcionament segur de la vostra esmoladora angular.
- Neteja: Regularly clean the ventilation slots to prevent motor overheating. Use a soft brush or compressed air. Do not use water or solvents.
- Substitució del disc: Replace worn or damaged discs immediately. Always use genuine Bosch accessories or those recommended by Bosch.
- Escombretes de carbó: The carbon brushes are wear parts. Have them checked and replaced by an authorized service center when necessary.
- Emmagatzematge: Guardeu l'eina en un lloc sec i segur fora de l'abast dels nens.
7. Solució De Problemes
Aquesta secció tracta problemes comuns que podeu trobar.
| Problema | Causa possible | Solució |
|---|---|---|
| L'eina no s'inicia | Sense font d'alimentació; Cable/endoll danyat; Interruptor defectuós | Check power connection; Inspect cord/plug; Contact service center |
| Vibració excessiva | Damaged or improperly mounted disc; Loose components | Replace disc; Re-mount disc correctly; Tighten all fasteners |
| Sobreescalfament | Ranures de ventilació bloquejades; Sobrecarregar l'eina | Netegeu les ranures de ventilació; Reduïu la càrrega; Deixeu que l'eina es refredi |
8. Especificacions
Key technical data for the Bosch GWS 7-100 Angle Grinder.
- Model: GWS 7-100
- Fabricant: Bosch
- Font d'alimentació: Elèctric amb cable
- Wattage: 720 watts
- Velocitat sense càrrega: 11000 RPM (Revolucions per minut)
- Diàmetre del disc: 100 mm
- Fil de l'eix de rectificat: M10
- Pes de l'article: 1.8 kg (approximately 1 kg 800 g)
- Material: Rubber (handle components)
- Dimensions del paquet: 36.2 x 12.2 x 12.2 cm
- Número de model de l'article: 06013880F0
9. Garantia i Suport
For warranty information, service, or technical support, please refer to the warranty card included with your product or visit the official Bosch website. You can also contact Bosch customer service directly for assistance with your GWS 7-100 Angle Grinder.
