Earthwise 1800 PSI Electric Pressure Washer User Manual

1. Introducció

This manual provides essential information for the safe and efficient operation, assembly, maintenance, and troubleshooting of your Earthwise 1800 PSI Electric Pressure Washer. Please read all instructions carefully before use and retain this manual for future reference.

2. Informació de seguretat

ADVERTIMENT: Always wear appropriate personal protective equipment, including eye protection, when operating the pressure washer. High-pressure spray can cause serious injury.

• Assegureu-vos que el cable d'alimentació i l'endoll estiguin en bon estat. No l'utilitzeu si està danyat.
• Connecteu-vos només a una presa de terra.
• No dirigiu l'esprai cap a persones, mascotes o aparells elèctrics.
• Mantenir els nens i els espectadors allunyats de la zona d'operacions.
• Desconnecteu sempre l'alimentació abans de realitzar qualsevol manteniment o neteja.
• Do not operate the unit without water supply.

3. Contingut del paquet

Verify that all items are present before assembly:

• Earthwise 1800 PSI Electric Pressure Washer Unit
• Pistola de polvorització
• Vareta esprai
• Mànega d'alta pressió (25 m)
• Quick-Connect Spray Tips (4 individual tips)
• Detergent Tank (64 oz built-in)
• Cable d'alimentació (35 peus)
• Manual d'usuari

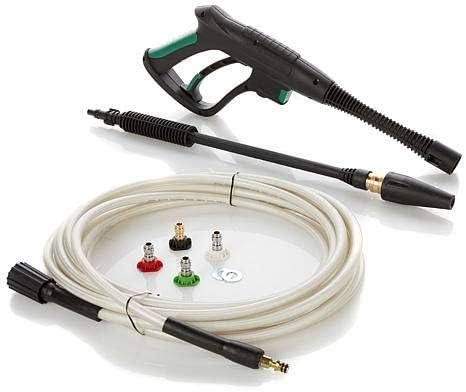

Figure 1: Included accessories: spray gun, wand, high-pressure hose, and quick-connect nozzles.

4. Muntatge

1. Connecteu la mànega d'alta pressió: Connect one end of the 25-foot high-pressure hose to the pressure washer's high-pressure outlet and the other end to the spray gun. Ensure connections are secure to prevent leaks.
2. Connecteu la vareta polvoritzadora: Insert the spray wand into the spray gun and twist until it locks into place.
3. Install a Spray Tip: Select the desired quick-connect spray tip and push it firmly into the end of the spray wand until it clicks into place. Refer to the nozzle selection guide for appropriate tip usage.
4. Connectar el subministrament d'aigua: Attach a standard garden hose (not included) to the water inlet connection on the pressure washer. Ensure the water inlet filter is clean and properly seated. Turn on the water supply fully.

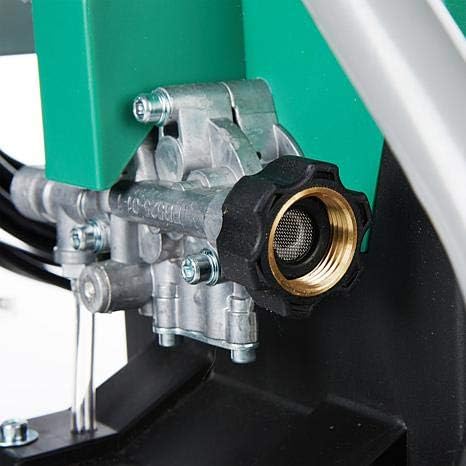

Figure 2: Water inlet connection with integrated filter. Ensure a tight seal.

5. Instruccions de funcionament

5.1 Cebament de la bomba

Before starting the unit, squeeze the trigger on the spray gun to release air from the system. Allow water to flow through the gun for approximately 30 seconds until a steady stream is achieved. This primes the pump and prevents damage.

5.2 Engegar la rentadora a pressió

1. Ensure the unit is connected to a grounded power outlet.
2. Turn on the main power switch on the pressure washer.
3. Premeu el gallet de la pistola polvoritzadora per començar a polvoritzar. El motor s'engegarà automàticament.

5.3 Nozzle Selection

The pressure washer includes four quick-connect spray tips for various applications. Each tip provides a different spray pattern and pressure level:

• 0° (Vermell): Raig de neteja de punta fina per a una neteja intensa de petites taques difícils. Utilitzeu-lo amb molta precaució.
• 25° (Verd): Fan spray for general cleaning of most surfaces.
• 40° (Blanc): Polvoritzador de ràdio ample per a una neteja suau de superfícies delicades.
• Sabó (Negre): Low-pressure spray for applying detergent.

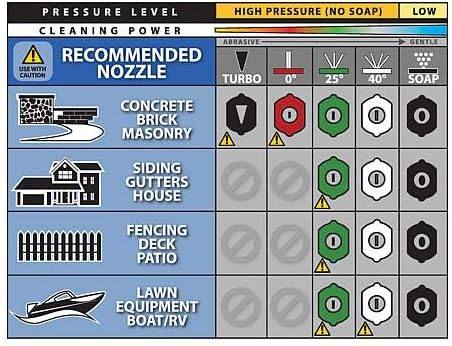

Figure 3: Nozzle selection guide. Choose the appropriate nozzle for your cleaning task.

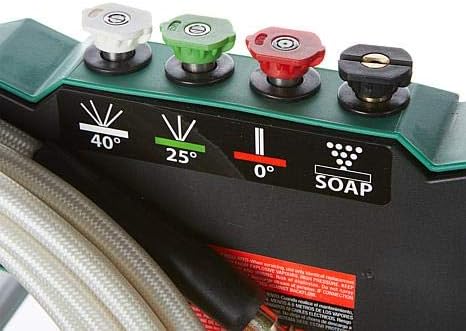

Figure 4: Onboard storage for quick-connect spray tips, ensuring easy access and organization.

5.4 Ús de detergent

The pressure washer features a large 64oz built-in detergent tank.

1. Open the detergent tank cap and fill with a pressure washer safe detergent.
2. Insert the black (soap) quick-connect nozzle into the spray wand.
3. Premeu el gallet per aplicar detergent a baixa pressió.
4. After applying detergent, switch to a high-pressure nozzle (e.g., 25° or 0°) to rinse the surface.

Figure 5: Detergent tank with cap for soap application. Fill with appropriate pressure washer detergent.

5.5 Tècniques de neteja

Always test the spray on an inconspicuous area first to avoid damage. Maintain a safe distance from the surface being cleaned, typically 6-12 inches, adjusting as needed.

Figura 6: Example of cleaning house siding. Start from the top and work downwards.

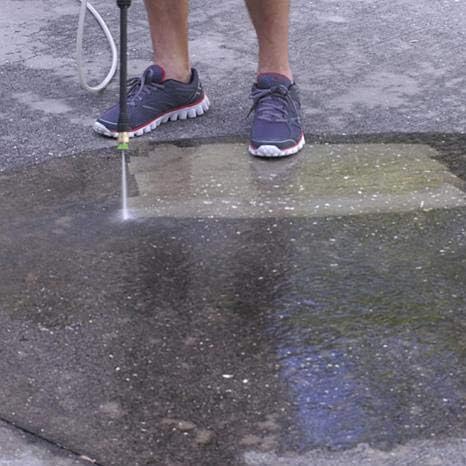

Figure 7: Cleaning concrete surfaces. Use a consistent sweeping motion for even cleaning.

6. Manteniment

6.1 Després de cada ús

• Tanqueu el subministrament d'aigua i desconnecteu la mànega de jardí.
• Premeu el gallet de la pistola polvoritzadora per alliberar la pressió restant al sistema.
• Turn off the power switch and unplug the unit.
• Drain any remaining water from the detergent tank.
• Netegeu la unitat amb l'anunciamp tela.

6.2 Emmagatzematge

Store the pressure washer in a dry, frost-free area. Do not store in temperatures below 32°F (0°C) without proper winterization, as freezing water can damage the pump.

6.3 Hivernització

If storing the unit in an area where temperatures may drop below freezing:

1. Disconnect all water hoses.
2. Aboqueu el protector de la bomba de la rentadora a pressió (disponible per separat) a l'entrada d'aigua.
3. Engegueu breument la unitat (durant 1-2 segons) fins que la solució protectora surti per la sortida d'alta pressió.
4. Emmagatzemeu la unitat tal com s'ha descrit anteriorment.

7. Solució De Problemes

8. Especificacions

• Model: PW18004FS-P
• Marca: Terrestre
• Font d'alimentació: Elèctric amb cable
• Motor: 13 Amp
• Pressió màxima: 1800 PSI
• Cabal de l'aigua: 1.2 galons per minut (GPM)
• Longitud de la mànega d'alta pressió: 25 peus
• Longitud del cable d'alimentació: 35 peus
• Capacitat del dipòsit de detergent: 64 oz (1.2 Gallons)

9. Garantia i Suport

For warranty information or technical support, please refer to the warranty card included with your product or visit the official Earthwise weblloc web. Conserveu el rebut de compra com a comprovant de compra.
