Total TSLI1651 20V 165mm Cordless Circular Saw Instruction Manual

1. Introducció

Thank you for choosing the Total TSLI1651 20V 165mm Cordless Circular Saw. This manual provides essential information for the safe assembly, operation, maintenance, and troubleshooting of your new power tool. Please read this manual thoroughly before first use and keep it for future reference.

2. Instruccions generals de seguretat

Seguiu sempre les precaucions de seguretat bàsiques per reduir el risc d'incendi, descàrrega elèctrica i lesions personals quan utilitzeu eines elèctriques. Si no seguiu aquestes instruccions, podeu patir lesions greus.

2.1 Seguretat de l'àrea de treball

• Mantenir la zona de treball neta i ben il·luminada. Les zones desordenades o fosques conviden a accidents.
• No feu servir eines elèctriques en atmosferes explosives, com ara en presència de líquids, gasos o pols inflamables. Les eines elèctriques generen espurnes que poden encendre la pols o els fums.
• Mantingueu els nens i els espectadors allunyats mentre feu servir una eina elèctrica. Les distraccions poden fer que perdis el control.

2.2 Seguretat elèctrica

• Eviteu el contacte corporal amb superfícies connectades a terra com ara canonades, radiadors, estufes i refrigeradors. Hi ha un major risc de descàrrega elèctrica si el vostre cos està connectat a terra o a terra.
• No exposar les eines elèctriques a la pluja o a condicions humides. L'entrada d'aigua en una eina elèctrica augmentarà el risc de descàrrega elèctrica.

2.3 Seguretat personal

• Porteu sempre protecció ocular. Utilitzeu ulleres de seguretat, ulleres de protecció o una pantalla facial.
• Utilitzeu equips de protecció individual (EPI) adequats, com ara màscares antipols, calçat de seguretat antilliscant, cascs o protecció auditiva per a les condicions adequades.
• Estigueu alerta, observeu el que feu i feu servir el sentit comú quan utilitzeu una eina elèctrica. No utilitzeu una eina elèctrica mentre esteu cansat o sota els efectes de drogues, alcohol o medicaments.
• Vesteix-te correctament. No porteu roba solta ni joies. Mantingueu els cabells i la roba allunyats de les parts mòbils.

3. Producte acabatview

The Total TSLI1651 is a powerful 20V cordless circular saw designed for efficient cutting of various materials, including wood and metal. It features a compact design and a comfortable bi-material handle.

Figura 3.1: Mésview of the Total TSLI1651 Cordless Circular Saw, showing the main body and the installed 165mm blade.

Figura 3.2: lateral view of the circular saw, highlighting the blade guard mechanism and the battery insertion slot. Note that the battery is not included with the saw.

4. Configuració

4.1 Contingut del paquet

• 1 x Total TSLI1651 20V 165mm Cordless Circular Saw
• 1 x 165mm Cutting Disc
• Manual d'instruccions

Nota: Battery and charger are sold separately and are not included with this product.

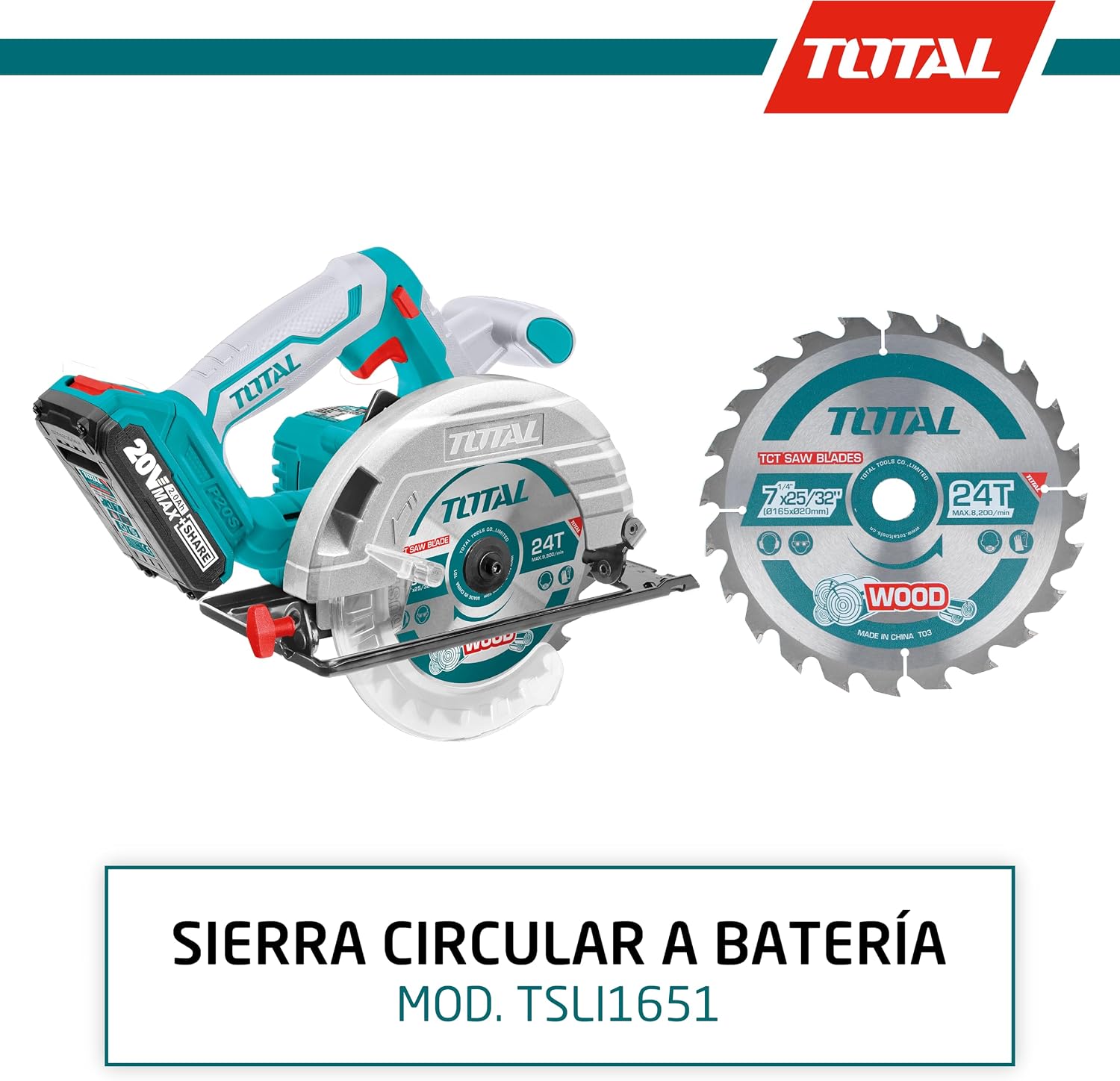

Figure 4.1: The circular saw shown with the included 165mm cutting disc. A reminder that the battery and charger are not part of this package.

4.2 Instal·lació de la bateria

1. Ensure the circular saw is switched off and the blade is stationary.
2. Align the 20V P20S battery (sold separately) with the battery slot on the tool.
3. Feu lliscar la bateria a la ranura fins que sentiu un clic i encaixi fermament al seu lloc.
4. Per treure-la, premeu el botó d'alliberament de la bateria i feu-la lliscar cap a fora.

4.3 Instal·lació de la fulla

1. La seguretat primer: Disconnect the battery before attempting to install or change the blade.
2. Locate the spindle lock button and press it to secure the spindle.
3. Using the provided wrench, loosen the blade retaining bolt by turning it counter-clockwise.
4. Remove the outer flange and the old blade (if applicable).
5. Clean any dust or debris from the blade flanges.
6. Place the new 165mm cutting disc onto the spindle, ensuring the teeth are pointing in the direction of rotation indicated by the arrow on the saw.
7. Replace the outer flange and tighten the blade retaining bolt clockwise with the wrench while holding the spindle lock button. Ensure the blade is securely fastened.

5. Instruccions de funcionament

5.1 Funcionament bàsic

1. Assegureu-vos que la bateria estigui completament carregada i instal·lada correctament.
2. Adjust the cutting depth and bevel angle as required for your material.
3. Place the saw base plate firmly on the workpiece, ensuring the blade is clear of the material before starting.
4. Press the safety lock-off button (if present) and then squeeze the trigger to start the saw. Allow the blade to reach full speed before beginning the cut.
5. Guide the saw smoothly and steadily through the material. Do not force the saw.
6. Un cop finalitzat el tall, deixeu anar el gallet i deixeu que la fulla s'aturi completament abans d'aixecar la serra de la peça de treball.

Figure 5.1: A user demonstrating the proper grip and positioning of the circular saw for cutting a wooden plank.

5.2 Ajust de la profunditat de tall

The cutting depth can be adjusted to match the thickness of your material. Loosen the depth adjustment lever, move the base plate up or down to the desired depth, and then securely tighten the lever. For optimal performance and safety, set the blade depth so that the blade extends approximately 3-6mm below the workpiece.

5.3 Ajust de l'angle del bisell

The saw allows for bevel cuts at various angles. Loosen the bevel adjustment knob, tilt the saw base plate to the desired angle (e.g., 45 degrees or 90 degrees), and then securely tighten the knob. The saw offers a cutting capacity of 38mm at 45 degrees and 55mm at 90 degrees.

Figure 5.2: The circular saw in action, demonstrating its capability to make precise cuts in wood, with visible depth and angle adjustment mechanisms.

6. Manteniment

Un manteniment regular garanteix la longevitat i el funcionament segur de la serra circular.

6.1 Neteja

• Desconnecteu sempre la bateria abans de netejar-la.
• Use a soft brush or compressed air to remove dust and debris from the ventilation openings and around the blade guard.
• Do not use water or chemical cleaners, as these can damage the tool.

6.2 Cura de la fulla

• Inspeccioneu la fulla regularment per detectar si està afilada, esquerdes o si li falten dents. Substituïu les fulles desafilades o danyades immediatament.
• Ensure the blade is clean and free of resin buildup, which can affect cutting performance.

6.3 Emmagatzematge

• Guardeu l'eina en un lloc sec i segur fora de l'abast dels nens.
• Traieu la bateria de l'eina abans de guardar-la durant períodes prolongats.

7. Solució De Problemes

8. Especificacions

9. Garantia i Suport

For warranty information, technical support, or service inquiries, please refer to the warranty card included with your product or contact Total customer service. Keep your purchase receipt as proof of purchase.

If you have any questions regarding product measurements, weight, or performance, please contact the seller through the platform's internal messaging service.
