1. Introducció
Aquest manual proporciona instruccions detallades per a la instal·lació, el funcionament i el manteniment del controlador de càrrega solar Tycon Solar TP-SC24-30N-MPPT. Aquest dispositiu està dissenyat per gestionar de manera eficient el flux d'energia des dels panells solars fins a les bateries, garantint una càrrega i protecció òptimes per a diversos tipus de bateries.
Característiques principals:
- Controlador de càrrega solar intel·ligent amb compensació de temperatura MPPT de 12/24V amb autodetecció i 30A, amb visualització d'estat i control de càrrega.
- Detecció automàtica de sistemes de bateries de 12V o 24V.
- Admet bateries humides, AGM, de gel, de liti i personalitzades.files.
- Pantalla d'estat integrada que mostra el volum solartage, corrent solar, vol de la bateriatage, corrent de bateria i corrent de càrrega.
- Capacitat d'entrada solar de 30 A i sortida de càrrega de terra negativa de 20 A.
- Interfície RS485 per a monitorització i control remots.
2. Informació de seguretat
Si us plau, llegiu atentament totes les instruccions abans de la instal·lació i el funcionament. Si no seguiu aquestes instruccions, podeu patir danys a la unitat, lesions personals o danys materials.
- Assegureu-vos que tot el cablejat estigui correctament polaritzat i connectat de manera segura.
- No connecteu panells solars amb un voltatge de circuit obert.tage superant el volum màxim d'entrada del controladortage.
- Connecteu sempre primer la bateria, després el panell solar i finalment la càrrega. Desconnecteu-ho en ordre invers.
- Instal·leu el controlador en una zona ben ventilada, allunyada de materials inflamables i de la llum solar directa.
- Aquest dispositiu no és impermeable. Eviteu l'exposició a la humitat.
- Només personal qualificat ha de fer la instal·lació i el manteniment.
3. Producte acabatview i Components
El controlador TP-SC24-30N-MPPT presenta un disseny compacte amb una pantalla LCD integrada per a la monitorització del sistema en temps real i terminals robustos per a connexions segures.
Panell frontal:
Figura 1: Davant view del controlador TP-SC24-30N-MPPT. Aquesta imatge mostra el cos principal del controlador de càrrega solar, destacant la pantalla LCD integrada que mostra diversos paràmetres del sistema i els botons de control (PV, BAT, DC, S) que s'utilitzen per a la navegació i l'ajust de la configuració.
El panell frontal inclou la pantalla LCD, que proporciona informació sobre l'entrada solar, l'estat de la bateria i la sortida de la càrrega. Els botons de control permeten navegar per les pantalles i ajustar la configuració.
Panell posterior i terminals:

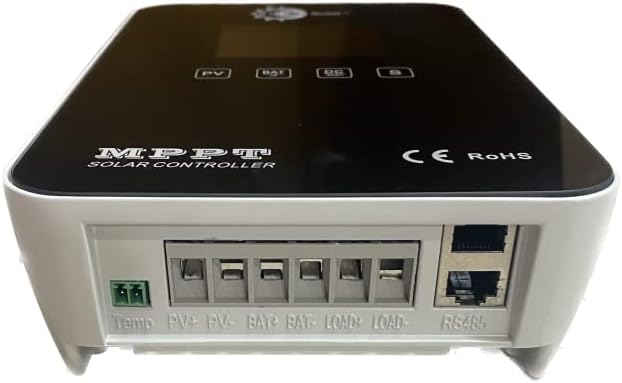

Figura 2: posterior view del controlador TP-SC24-30N-MPPT. Aquesta imatge mostra la part posterior de la unitat, on es mostren clarament els diversos terminals de cargol per connectar el sensor de temperatura, els panells solars (PV+ i PV-), la bateria (BAT+ i BAT-), la càrrega de CC (LOAD+ i LOAD-) i el port de comunicació RS485.
El panell posterior allotja tots els terminals de connexió necessaris:
- Temp: Entrada del sensor de temperatura.
- PV+ / PV-: Terminals d'entrada de panells solars.
- BAT+ / BAT-: Terminals de connexió de la bateria.
- CARREGA+ / CARREGA-: Terminals de sortida de càrrega de CC.
- RS485: Port de comunicació per a monitorització remota.
4. Configuració i instal·lació
4.1 Muntatge del controlador
El controlador admet tant el muntatge en carril DIN com a la paret. Trieu un lloc sec, ben ventilat i protegit de la llum solar directa i la humitat. Assegureu-vos que hi hagi prou espai al voltant del controlador per a la dissipació de la calor.
4.2 Connexions de cablejat
Seguiu l'ordre de connexió amb precisió per evitar danys. Utilitzeu cables de diàmetre adequats per als requisits actuals del vostre sistema.
Figura 3: Diagrama de cablejat del sistema. Aquest diagrama il·lustra la configuració de connexió típica per al controlador de càrrega solar, mostrant com el panell solar, el banc de bateries i la càrrega de CC estan connectats al controlador. També indica les connexions opcionals per a un sensor de temperatura, un mòdul WiFi i un programari per a PC mitjançant RS485.
- Connecteu la bateria: Connecteu els terminals positiu i negatiu de la bateria als terminals BAT+ i BAT- del controlador. Assegureu-vos de la polaritat correcta. El controlador detectarà automàticament 12V o 24V.
- Connecteu els panells solars: Connecteu els cables positiu i negatiu del vostre panell solar als terminals PV+ i PV-. Assegureu-vos que el voltatge en circuit obert del panell solartage no supera el volum màxim d'entrada del controladortage.
- Connecteu la càrrega de CC (opcional): Connecteu les càrregues de CC als terminals LOAD+ i LOAD-. Assegureu-vos que el consum total de corrent no superi els 20 A.
- Connecteu el sensor de temperatura (opcional): Per a una compensació de temperatura precisa, connecteu el sensor de temperatura extern al terminal 'Temp'.
- Connexió RS485 (opcional): Per a la monitorització i el control remots, connecteu un cable RS485 al port designat.
4.3 Selecció del tipus de bateria
El controlador admet diversos tipus de bateria. Consulteu el menú del controlador per seleccionar el tipus de bateria adequat (humida, AGM, gel, liti o personalitzada) per garantir que els paràmetres de càrrega siguin correctes.
5. Instruccions de funcionament
5.1 Informació de la pantalla LCD
La pantalla LCD proporciona dades operatives en temps real. Utilitzeu els botons de control (PV, BAT, DC, S) per anar canviant per les diferents pantalles:
- Solar Voltage (PV): Mostra el volum actualtage dels panells solars.
- Corrent solar (FV): Mostra el corrent que flueix des dels panells solars.
- Voltage (BAT): Mostra el volum actual de la bateriatage.
- Corrent de bateria (BAT): Mostra el corrent que entra o surt de la bateria.
- Corrent de càrrega (CC): Mostra el corrent que consumeixen les càrregues de CC.
- Estat del sistema: Icones i indicadors per a l'estat de càrrega, el nivell de la bateria i les condicions d'error.
5.2 Control de càrrega
El controlador disposa de control de càrrega programable. Això permet configurar temporitzadors o volumtagllindars per activar o desactivar la sortida de càrrega de CC, protegint la bateria de la sobredescàrrega.
5.3 Comunicació RS485
La interfície RS485 permet la connexió a un ordinador o altres dispositius de monitorització per a la gestió avançada del sistema, el registre de dades i el control remot. Consulteu el manual de programari separat per obtenir instruccions detallades sobre l'ús de la interfície RS485.
6. Manteniment
Un manteniment regular garanteix un rendiment òptim i una llarga vida útil del controlador de càrrega solar.
- Neteja: Netegeu periòdicament l'exterior del controlador amb un drap sec. Assegureu-vos que les obertures de ventilació estiguin lliures de pols i deixalles.
- Comprovacions de connexió: Inspeccioneu anualment totes les connexions del cablejat per comprovar si estan ben ajustades i si hi ha corrosió. Les connexions soltes poden causar sobreescalfament i un rendiment deficient.
- Inspecció de la bateria: Comproveu regularment els terminals de la bateria per detectar corrosió i assegureu-vos que els nivells d'electròlit siguin adequats per a les bateries inundades.
- Monitorització del sistema: Vigileu la pantalla per detectar lectures inusuals o indicadors d'error.
7. Solució De Problemes
Aquesta secció tracta problemes comuns que podeu trobar amb el controlador TP-SC24-30N-MPPT.
| Problema | Causa possible | Solució |
|---|---|---|
| Sense pantalla/Sense alimentació | Bateria no connectada o de baix volumtage; polaritat invertida. | Comproveu les connexions de la bateria i el voltage. Assegureu-vos de la polaritat correcta. |
| La bateria no es carrega | Panells solars no connectats; baixa entrada solar; panell solar defectuós; configuració incorrecta del tipus de bateria. | Verifiqueu les connexions del panell solar. Comproveu la sortida del panell solar. Confirmeu la configuració del tipus de bateria. |
| La càrrega no funciona | Càrrega desconnectada; protecció contra sobrecorrent; baix volum de la bateriatagi desconnectar. | Comproveu les connexions de càrrega. Reduïu la càrrega. Carregueu la bateria. |
| Lectures inexactes | Connexions fluixes; sensor defectuós. | Comproveu totes les connexions del cablejat. Inspeccioneu el sensor de temperatura si escau. |
8. Especificacions
Especificacions tècniques del controlador de càrrega solar Tycon Solar TP-SC24-30N-MPPT.
| Paràmetre | Valor |
|---|---|
| Model | TP-SC24-30N-MPPT |
| Volum del sistematage | Detecció automàtica de 12V/24V |
| Corrent d'entrada solar màxim | 30A |
| Corrent de sortida de càrrega màxima | 20A |
| Tipus de bateria compatibles | Humit, AGM, Gel, Liti, Personalitzat |
| Tipus de visualització | LCD |
| Interfície de comunicació | RS485 |
| Muntatge | Muntatge en carril DIN / paret |
| Color | Negre |
9. Contacte i suport
Per a més ajuda, assistència tècnica o consultes sobre la garantia, poseu-vos en contacte amb el servei d'atenció al client de Tycon Solar o visiteu el lloc web oficial de Tycon Solar. weblloc.
Weblloc: www.tyconsystems.com
