1. Introducció
El sensor de potència intel·ligent Huawei DDSU666-H és un comptador d'energia monofàsic dissenyat per a la monitorització precisa de la potència i el mesurament d'energia. Proporciona dades en temps real sobre diversos paràmetres elèctrics, incloent-hi el volumtage, corrent, potència activa i reactiva, freqüència i consum d'energia. Aquest dispositiu és essencial per a sistemes que requereixen limitació d'exportació o quan una bateria domèstica està connectada a un inversor Huawei, oferint informació valuosa sobre la generació i el consum d'energia.
2. Producte acabatview
El kit de sensor de potència intel·ligent DDSU666-H inclou la unitat de sensor principal, un transformador de corrent (CT) i un cable de comunicació RS485. La unitat de sensor té una pantalla clara per facilitar la lectura dels mesuraments. El CT s'utilitza per mesurar el flux de corrent i el cable RS485 facilita la comunicació amb inversors Huawei compatibles.
Imatge: La unitat Huawei Smart Power Sensor DDSU666-H, un transformador de corrent (CT) i els cables associats, inclòs el cable de comunicació RS485.
3. Contingut del paquet
Verifiqueu que tots els elements que s'enumeren a continuació siguin presents al vostre paquet:
- 1 x Sensor de potència intel·ligent Huawei DDSU666-H (1PH - 100A)
- 1 cable RS485 (10 metres)
- 1 x Transformador de corrent (CT) 100 A / 40 mA (amb cable de 5 metres)
- 1 x Guia ràpida / Manual d'usuari
Imatge: Una imatge detallada view del document "Llista d'accessoris", que confirma la inclusió del sensor de potència, el CT, el cable RS485 i la guia ràpida.
Imatge: Els components del kit Huawei Smart Power Sensor, incloent-hi el sensor, el CT i els cables, perfectament empaquetats dins la caixa.
4. Especificacions
El sensor de potència intel·ligent Huawei DDSU666-H ofereix un rendiment robust per al mesurament d'energia. Les especificacions clau inclouen:
- Tipus: Monofàsic (1PH)
- Valoració actual: 100A
- Comunicació: RS485
- Precisió de mesura: Classe 1
- Dimensions (L x P x A): 100 x 36 x 65.5 mm
- Tipus d'instal·lació: Carril DIN35
- Pes (cables inclosos): 1.2 kg
- Potència d'entrada: 1P2W
- Voltage Rang: 176 V CA - 288 V CA
- Interval actual: 0 - 100 A
- Temperatura de funcionament: -25 °C a +60 °C
- Humitat de funcionament: 5% HR - 95% HR (sense condensació)
Per obtenir una llista completa de les especificacions tècniques, consulteu la imatge següent:

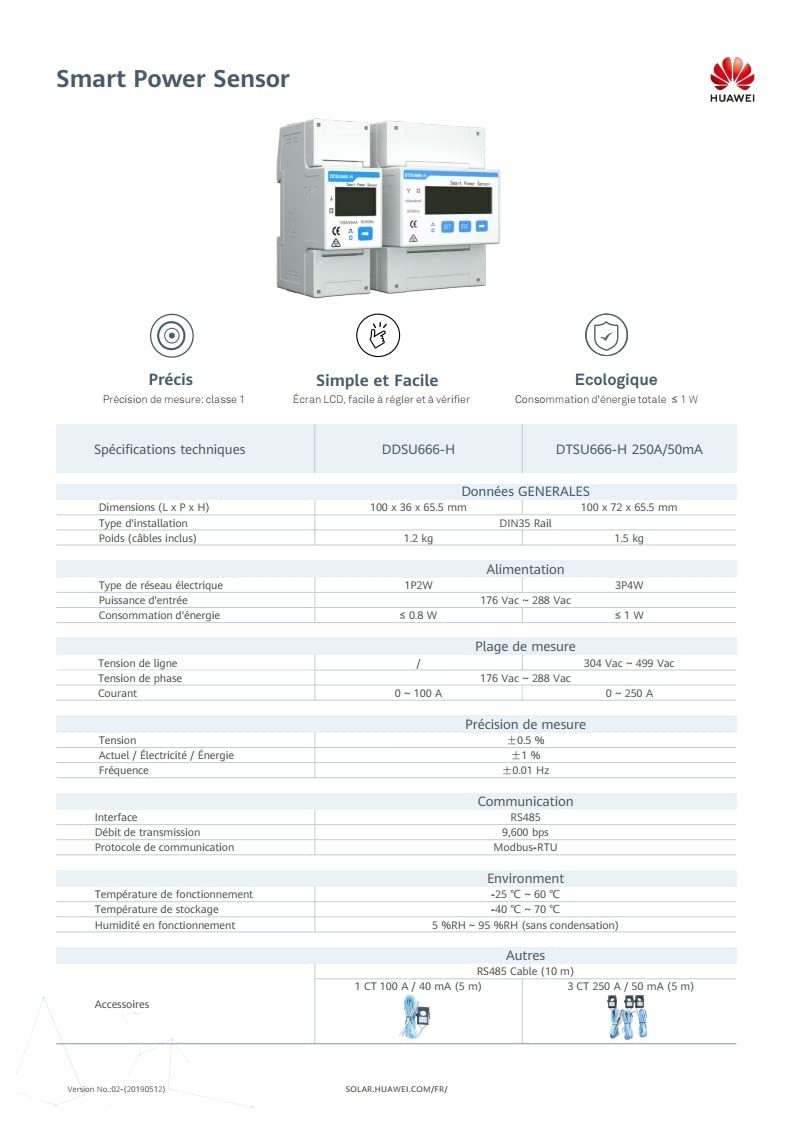

Imatge: Una taula detallada que descriu les especificacions tècniques dels sensors de potència intel·ligents Huawei DDSU666-H i DTSU666-H, incloent-hi les dimensions, la potència, el rang de mesura, la precisió, la comunicació, l'entorn i els accessoris.
5. Configuració i instal·lació
Una instal·lació correcta és crucial per al funcionament precís del sensor intel·ligent d'energia. Es recomana instal·lar el sensor intel·ligent d'energia a la unitat de distribució d'energia residencial original. Si això no és factible, també es pot instal·lar de forma independent. Assegureu-vos sempre que l'alimentació estigui desconnectada abans de començar la instal·lació.
5.1. Connexió dels cables de la bateria (si escau)
Si connecteu a un sistema de bateries, seguiu els diagrames de cablejat específics que es proporcionen a la guia ràpida. Assegureu-vos de la polaritat correcta i de les connexions segures per evitar danys.
Imatge: Pàgina 1 de la Guia ràpida, que il·lustra la introducció del producte i els passos inicials per connectar els cables de bateria a l'inversor SUN2000L i al sensor de potència intel·ligent.
Imatge: Pàgina 2 de la Guia ràpida, que proporciona instruccions detallades i diagrames per connectar els cables de la bateria al paquet de bateries i a l'inversor SUN2000L, inclosos els avisos de seguretat.
5.2. Connexió dels cables del sensor d'alimentació intel·ligent (DDSU666-H)
Connecteu el cable de sortida de CA entre el sensor intel·ligent d'alimentació i l'inversor SUN2000L. A més, connecteu els cables de comunicació RS485 (485A i 485B) per garantir l'intercanvi de dades. La capa de blindatge del cable de comunicacions ha d'estar connectada al terminal PE del SUN2000L.
Imatge: Pàgina 3 de la Guia ràpida, que detalla l'escenari 1 per connectar els cables del sensor de potència intel·ligent DDSU666-H a l'inversor SUN2000L i a la xarxa elèctrica/càrrega domèstica.
Nota: La Guia ràpida també inclou l'escenari 2 per al model DTSU666-H. Assegureu-vos de seguir les instruccions específiques per al vostre model DDSU666-H.
Imatge: Pàgina 4 de la Guia ràpida, que il·lustra l'escenari 2 per connectar els cables del sensor d'alimentació intel·ligent DTSU666-H, que és rellevant per al model DTSU666-H, no per al DDSU666-H.
6. Funcionament
Un cop instal·lat i connectat, el sensor de potència intel·ligent Huawei DDSU666-H comença a monitoritzar automàticament la potència i el flux d'energia. Mesura el flux d'energia des de i cap a la xarxa, proporcionant dades crítiques per a la gestió de l'energia. La pantalla del sensor mostra paràmetres en temps real. Per al registre i l'anàlisi detallats de dades, el sensor s'integra perfectament amb els inversors Huawei, cosa que us permet... view estadístiques energètiques completes a través de la interfície de monitorització de l'inversor o aplicacions associades.
7. Manteniment
El sensor de potència intel·ligent DDSU666-H està dissenyat per a un baix manteniment. Les revisions periòdiques han d'incloure:
- Inspecció visual: Inspeccioneu periòdicament el sensor i els cables per detectar qualsevol signe de danys físics, desgast o connexions soltes.
- Neteja: Mantingueu la unitat del sensor neta i lliure de pols. Feu servir un drap suau i sec per netejar-la. No utilitzeu productes de neteja abrasius ni dissolvents.
- Condicions ambientals: Assegureu-vos que l'entorn operatiu es mantingui dins dels rangs de temperatura i humitat especificats per evitar la degradació del rendiment.
8. Solució De Problemes
Si teniu problemes amb el sensor intel·ligent d'energia, tingueu en compte els passos habituals següents per resoldre problemes:
- Sense pantalla/alimentació: Comproveu l'alimentació del sensor. Assegureu-vos que totes les connexions d'alimentació estiguin ben connectades i connectades correctament.
- Lectures incorrectes: Verifiqueu que el transformador de corrent (CT) estigui instal·lat correctament i orientat en la direcció correcta segons els diagrames d'instal·lació. Assegureu-vos que el CT estigui connectat correctament al sensor.
- Problemes de comunicació: Comproveu les connexions del cable RS485 entre el sensor i l'inversor. Assegureu-vos que el cable no estigui danyat i que estigui ben connectat pels dos extrems. Verifiqueu la configuració de comunicació de l'inversor, si escau.
- Sensor no detectat per l'inversor: Confirmeu que el firmware de l'inversor estigui actualitzat i sigui compatible amb el sensor DDSU666-H. Consulteu el manual de l'inversor per conèixer els procediments específics de detecció del sensor.
Si els problemes persisteixen després de realitzar aquestes comprovacions, poseu-vos en contacte amb el servei d'atenció al client de Huawei o amb un tècnic certificat.
9. Garantia i Suport
Per obtenir informació sobre la garantia del producte, l'assistència tècnica i el servei tècnic, consulteu la pàgina oficial de Huawei. weblloc web o poseu-vos en contacte amb el vostre distribuïdor autoritzat de Huawei local. Mantingueu a mà el rebut de compra i el número de sèrie del producte quan busqueu assistència.
Suport oficial de Huawei Weblloc: solar.huawei.com/eu/
