DATOUBOSS 12V 1500W Pure Sine Wave Inverter User Manual

1. Introducció

This manual provides detailed instructions for the safe and efficient operation of your DATOUBOSS 12V 1500W Pure Sine Wave Inverter. This device converts 12V DC battery power to 220V/230V AC household power, suitable for various applications including camping, RVs, trucks, and emergency power backup. It features a pure sine wave output, ensuring compatibility with sensitive electronics, and includes multiple protection functions for reliable performance.

2. Informació de seguretat

Please read and understand all safety warnings and instructions before using the inverter. Failure to do so may result in electric shock, fire, or serious injury.

• Assegureu-vos una ventilació adequada al voltant de l'inversor per evitar el sobreescalfament.
• No exposeu l'inversor a l'aigua, la pluja o la humitat excessiva.
• Eviteu fer funcionar l'inversor sota la llum solar directa o a prop de fonts de calor.
• Connecteu l'inversor només a una font d'alimentació de 12 V CC.
• Always connect the ground terminal to a proper earth ground.
• No obriu l'inversor casing; no hi ha peces a l'interior que l'usuari pugui reparar.
• Keep children away from the inverter during operation.
• Desconnecteu l'inversor de la bateria abans de realitzar qualsevol manteniment o neteja.

Característiques de protecció:

• Protecció d'alta temperatura: The inverter will shut down if internal temperature exceeds safe limits.
• Vol. Alttage Protecció: Protegeix contra un volum d'entrada excessiutage.
• Volum baixtage Protecció: Prevents battery over-discharge with an alarm and shutdown.
• Protecció de sobrecàrrega: S'apaga si els dispositius connectats consumeixen massa energia.
• Protecció contra curtcircuits: Safeguards against short circuits in the output.
• Aïllament galvànic: Provides electrical separation between input and output for enhanced safety.

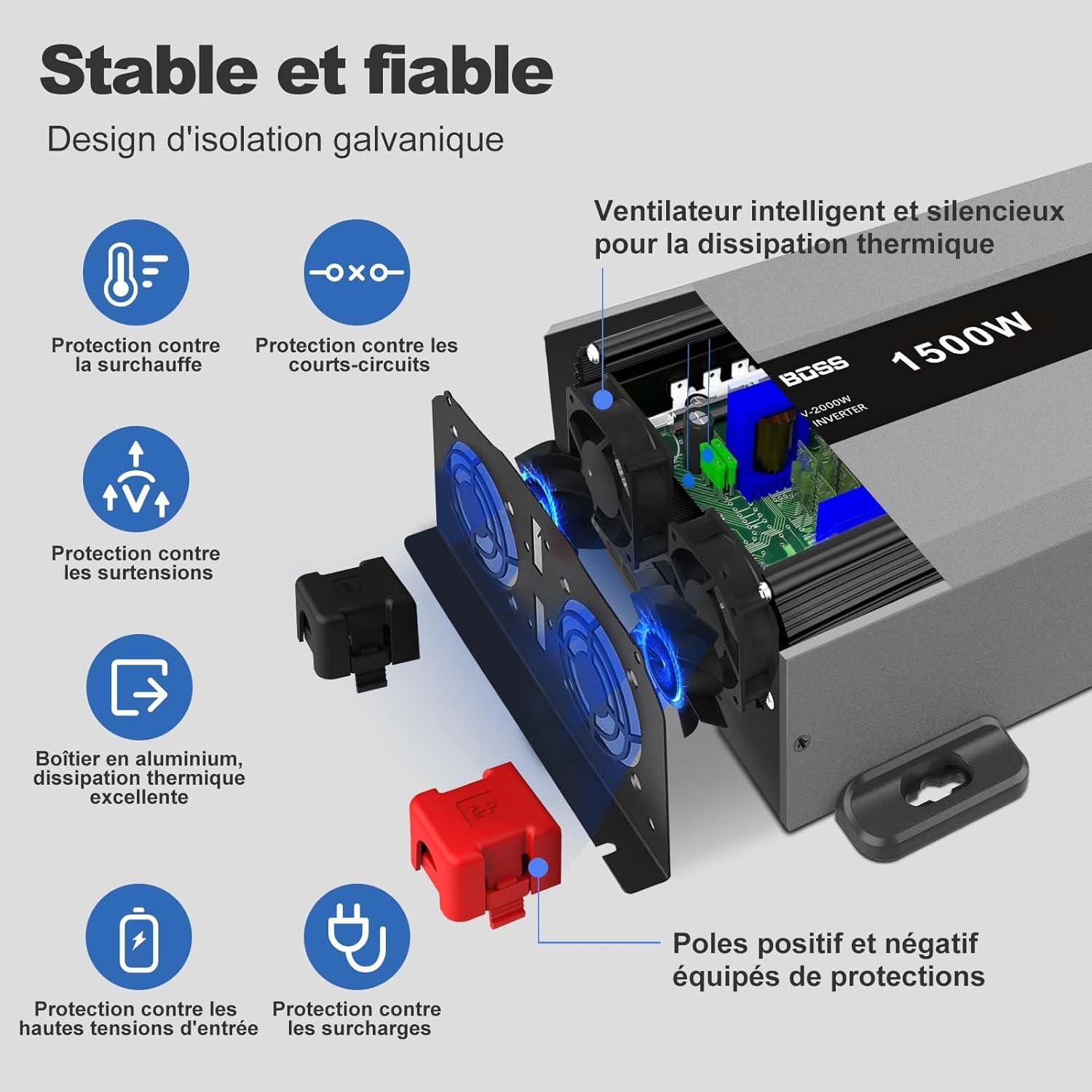

Image: Diagram illustrating the various safety protection features of the DATOUBOSS Pure Sine Wave Inverter, including overheat, short-circuit, overvoltage, overload, and high input voltagprotecció.

3. Característiques del producte

• Sortida d'ona sinusoïdal pura: Provides clean and stable power, ideal for sensitive electronics, reducing interference.
• Alta eficiència: Over 90% conversion efficiency from DC to AC, minimizing energy loss.
• Ports de sortida múltiples: Equipped with 2 EU AC outlets, 1 USB port, and 1 USB-C port for versatile charging.
• Pantalla LCD: Real-time monitoring of input voltage, voltage, and power status.
• Comandament a distància: Includes a wired remote switch for convenient power control from a distance.
• Ventilador de refrigeració intel·ligent: Automatically activates when the internal temperature exceeds 45°C, ensuring optimal performance and longevity.
• Disseny robust: C metàl·lic resistentasing protegeix contra cops i impactes.
• Àmplia compatibilitat: Supports various battery types including GEL, SLA, LI, FLD, AGM, CLA, and LiFePO4.

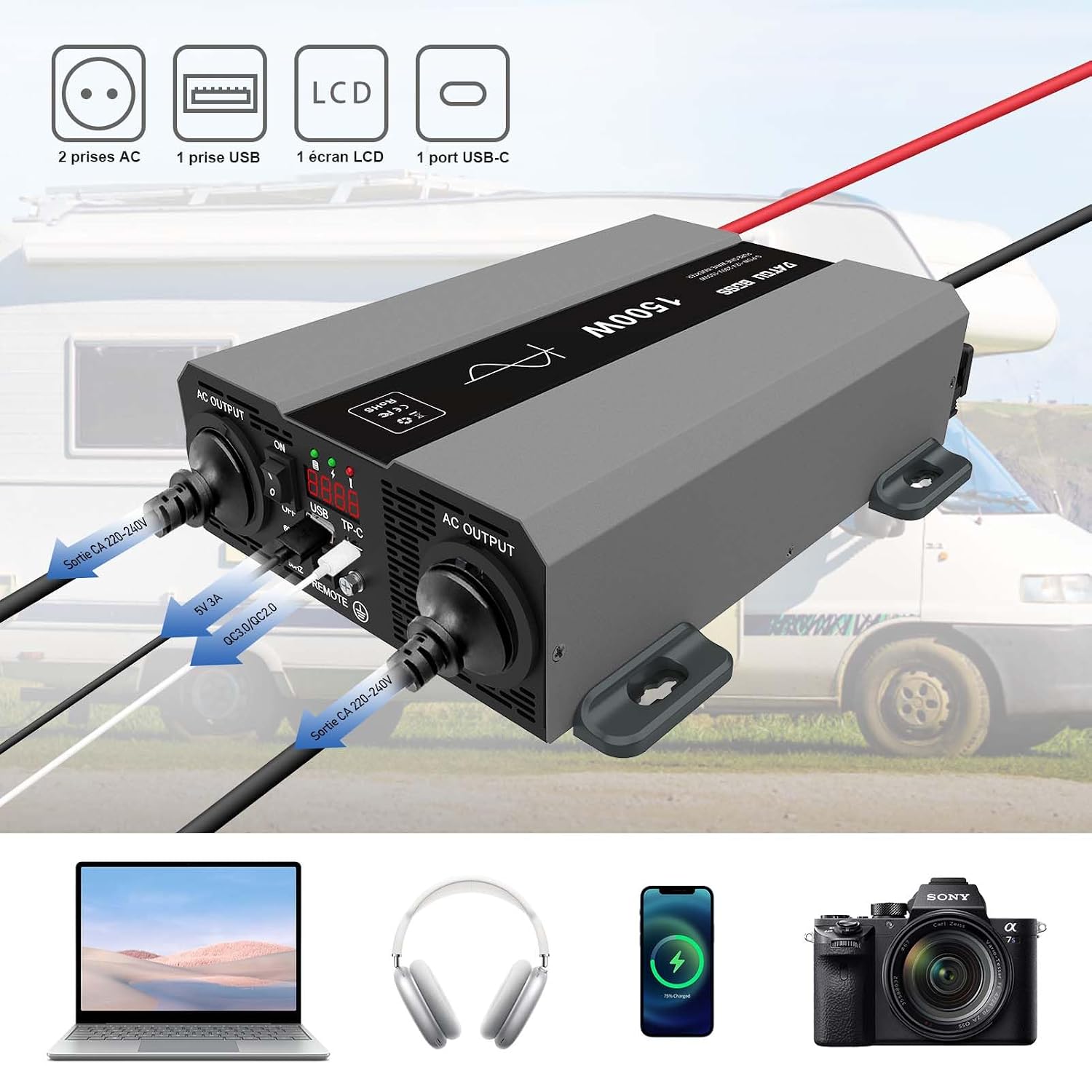

Image: The DATOUBOSS 12V 1500W Pure Sine Wave Inverter showing its two AC output sockets, USB port, USB-C port, and LCD screen. Below it, a laptop, headphones, smartphone, and camera are depicted, representing compatible devices.

Image: A close-up of the DATOUBOSS 12V 1500W Pure Sine Wave Inverter's front panel, highlighting the ON/OFF switch, USB and USB-C ports, remote control connection, and LCD display. A separate wired remote control unit is also shown.

4. Contingut del paquet

En obrir el paquet, comproveu que tots els elements enumerats a continuació hi siguin presents i estiguin en bon estat:

• DATOUBOSS 12V 1500W Pure Sine Wave Inverter
• Battery Connection Cables (Red for Positive, Black for Negative)
• Wired Remote Control Unit
• Suports i cargols de muntatge
• Manual d'usuari

Image: The DATOUBOSS 12V 1500W Pure Sine Wave Inverter displayed with its included accessories: a wired remote control, battery cables (red and black), mounting screws, and the user manual. Product dimensions are also indicated.

5. Configuració i instal·lació

Segueix aquests passos per a una instal·lació correcta del teu inversor:

1. Trieu una ubicació: Select a dry, well-ventilated area away from direct sunlight, heat sources, and flammable materials. Ensure sufficient space around the inverter for airflow.
2. Mount the Inverter: Use the provided mounting brackets and screws to securely attach the inverter to a stable surface.
3. Connecteu els cables de la bateria:
   • Ensure the inverter's power switch is in the "OFF" position.
   • Connect the red (positive) battery cable to the positive (+) terminal of the inverter and then to the positive (+) terminal of your 12V battery.
   • Connect the black (negative) battery cable to the negative (-) terminal of the inverter and then to the negative (-) terminal of your 12V battery.
   • Tighten all connections securely to prevent loose contacts and sparking.
4. Connecteu el cable de terra: Connect a ground wire (not included) from the inverter's ground terminal to a proper earth ground.
5. Connect Remote Control (Optional): If using the remote control, plug its cable into the "REMOTE" port on the inverter.

6. Funcionament

1. Encès: Flip the ON/OFF switch on the inverter to the "ON" position. The LCD display will illuminate, showing the input voltage i sortida voltage. The green LED indicator will light up. If using the remote control, ensure the inverter's main switch is ON, then use the remote switch to power the unit ON/OFF.
2. Connexió de dispositius: Plug your AC-powered devices into the AC output sockets. For USB-powered devices, use the USB or USB-C ports.
3. Monitoritzar el rendiment: Observe the LCD display for real-time voltage and power information. The LED indicators will show the operational status (green for normal, red for fault).
4. Apagar: Before disconnecting any devices, switch the inverter to the "OFF" position.

7. Manteniment

Un manteniment regular garanteix la longevitat i el rendiment òptim del vostre inversor:

• Neteja: Netegeu periòdicament l'exterior de l'inversor amb un drap sec i suau. Assegureu-vos que les obertures de ventilació estiguin lliures de pols i deixalles.
• Comprovació de la connexió: Regularly inspect all electrical connections (battery cables, ground wire) to ensure they are tight and free from corrosion.
• Emmagatzematge: Si guardeu l'inversor durant un període prolongat, desconnecteu-lo de la bateria i guardeu-lo en un lloc fresc i sec.

8. Solució De Problemes

Si teniu problemes amb l'inversor, consulteu els passos habituals següents per a la resolució de problemes:

Si el problema persisteix després de seguir aquests passos, poseu-vos en contacte amb l'atenció al client.

9. Especificacions

10. Garantia i Suport

DATOUBOSS offers a 12-month warranty for this product. For any issues or inquiries during use, please contact our customer service team. We are committed to providing friendly and perfect service.

• Període de garantia: 12 mesos
• Atenció al client: Available for assistance with product operation, troubleshooting, and warranty claims.
