1. Introducció
This manual provides detailed instructions for the safe installation, operation, and maintenance of your VOLISUN 52-inch Low Profile Ceiling Fan with Light and Remote. Please read this manual thoroughly before installation and retain it for future reference. Proper installation and operation are crucial for optimal performance and safety.
Imatge 1.1: acabatview of the VOLISUN 52-inch Ceiling Fan components, including the fan unit, remote control, and reversible fan blades.
2. Informació de seguretat
Seguiu sempre les precaucions de seguretat bàsiques quan instal·leu i feu servir aparells elèctrics per reduir el risc d'incendi, descàrrega elèctrica i lesions personals.
- Assegureu-vos que l'interruptor estigui desconnectat abans de la instal·lació o el manteniment.
- All wiring must be in accordance with national and local electrical codes. Consult a qualified electrician if you are unsure.
- L'estructura de muntatge ha de ser capaç de suportar el pes del ventilador (aproximadament 12.77 lliures).
- No doblegueu els porta-fulles durant la instal·lació o la neteja.
- Keep hands, tools, and other objects clear of the fan blades when in operation.
- This fan is suitable for both indoor and outdoor (covered patio) use. Ensure proper protection from direct water exposure for outdoor installations.
3. Contingut del paquet
Verify that all components are present and undamaged before proceeding with installation. If any parts are missing or damaged, contact VOLISUN customer service.
- Muntatge del motor del ventilador de sostre
- Fan Blades (5x, dual-sided: White and Walnut finish)
- Kit de llum amb mòdul LED
- Remote Control with Wall Mount Holder
- Suport de muntatge
- Paquet de maquinari (cargols, femelles, volanderes)
- Manual d'instruccions
4. Configuració i instal·lació
Seguiu aquests passos amb atenció per a una instal·lació correcta. Es recomana la instal·lació professional si no esteu familiaritzats amb el cablejat elèctric.
4.1 Preinstal·lació
- Desconnecteu l'alimentació a l'interruptor principal.
- Ensure the electrical box is securely mounted and capable of supporting the fan.
- Unpack all components and lay them out on a soft surface to prevent scratches.
4.2 Muntatge del suport
- Fixeu el suport de muntatge a la caixa elèctrica del sostre amb els cargols proporcionats. Assegureu-vos que estigui ben fixat.
4.3 Connexions de cablejat
- Connect the fan's electrical wires to the household wiring according to the wiring diagram in the separate installation guide. Typically, this involves connecting live, neutral, and ground wires.
- Secure all connections with wire nuts and ensure no loose strands of wire are exposed.
4.4 Attaching the Motor Assembly
- Carefully lift the fan motor assembly and attach it to the mounting bracket. Follow the specific instructions in the installation guide for securing the fan body.
4.5 Installing Blades
The fan blades are dual-sided, offering a white finish and a walnut finish. Choose the desired side before installation.

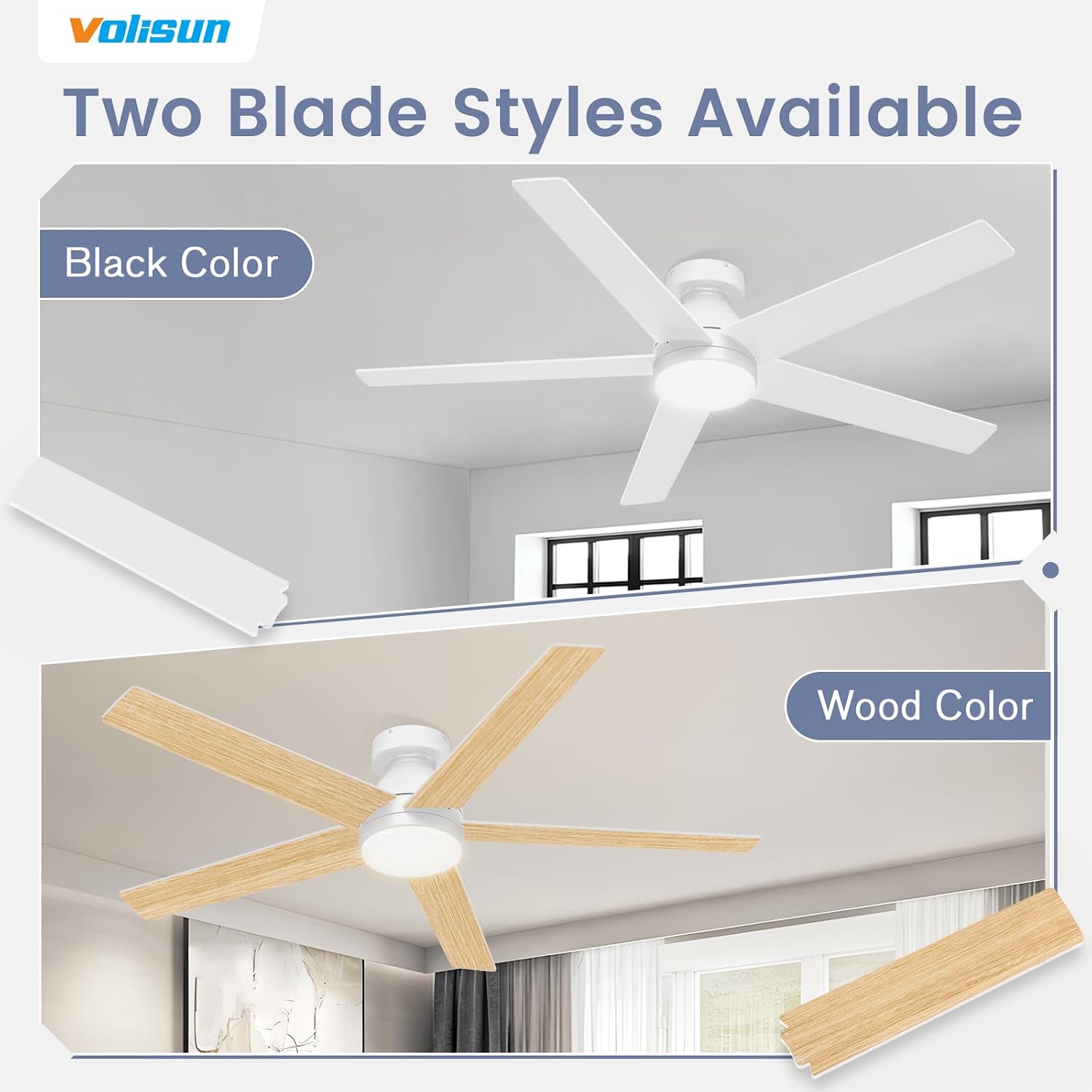

Image 4.5: The fan blades feature a dual-sided design, allowing selection between a modern white finish and a classic wood grain finish.
- Fixeu cada pala del ventilador a la carcassa del motor amb els cargols proporcionats. Assegureu-vos que tots els cargols estiguin ben ajustats.
4.6 Instal·lació del kit de llums
- Connect the light kit wiring to the fan motor assembly wiring.
- Fixeu el kit de llums a la part inferior del conjunt del motor del ventilador.
5. Instruccions de funcionament
Your VOLISUN ceiling fan is controlled by the included remote control. Ensure batteries are installed in the remote.
Image 5.1: Remote control layout with functions for fan speed, light control, color temperature, dimming, and timer settings.
5.1 Control del ventilador
- Ventilador encès/apagat: Premeu el botó d'engegada per encendre o apagar el ventilador.
- Fan Speed (1-6): Use the numbered buttons (1-6) to select desired fan speed. '1' is the lowest speed, '6' is the highest.
- Funció reversible: Press the 'Fan rotates forward/reverse' button to change the direction of blade rotation. This is useful for seasonal air circulation.
Image 5.2: Illustration of the reversible function, demonstrating downward airflow for cooling in summer and upward airflow for circulating warm air in winter.
5.2 Control de la llum
- Llum ON/OFF: Press the light power button to turn the light on or off.
- Color Temperature (3CCT): Press the 'Color temperature switch' button to cycle through 3000K (Warm Light), 4500K (Natural White), and 6000K (White Light).
- Ajust de brillantor: Use the 'Light brightness +' and 'Light brightness -' buttons to dim or brighten the light from 5% to 100%.
Image 5.3: Visual representation of the adjustable color temperatures (3000K, 4500K, 6000K) and dimmable brightness range (5% to 100%).
5.3 Funció de memòria
The fan's light features a memory function. When you turn off the light and turn it back on after more than 7 seconds, it will recall your last selected brightness and color temperature settings. If turned off for less than 7 seconds, the color temperature may switch.
Image 5.4: Explanation of the light's memory function, detailing how to save and recall preferred light settings.
5.4 Funció de temporitzador
Feu servir els botons del temporitzador (1H, 2H, 4H) del comandament a distància per configurar el ventilador perquè s'apagui automàticament després d'1, 2 o 4 hores.
Image 5.5: The fan includes a timer function for 1, 2, or 4 hours, and operates quietly at approximately 30dB.
6. Manteniment
Un manteniment regular garanteix la longevitat i el rendiment òptim del teu ventilador de sostre.
- Neteja: Netegeu periòdicament les aspes del ventilador i la carcassa del motor amb un drap suau i sec.amp tela. No utilitzeu netejadors abrasius ni dissolvents.
- Cargols de tensió: Check all screws on the fan blades and mounting hardware annually to ensure they are securely tightened.
- Font de llum: The LED light module is integrated. Do not attempt to replace individual LEDs. If the light fails, contact customer service for assistance.
7. Solució De Problemes
Si teniu problemes amb el ventilador, consulteu els següents problemes i solucions habituals:
| Problema | Causa possible | Solució |
|---|---|---|
| El ventilador no arrenca | No hi ha alimentació al ventilador; Connexions de cables soltes; Pila del comandament a distància descarregada. | Comproveu l'interruptor; Verifiqueu que totes les connexions dels cables estiguin ben fixades; Substituïu la pila del comandament a distància. |
| La llum no funciona | Connexió de cable fluixa al kit de llum; fallada del mòdul LED. | Check light kit wiring; Contact customer service if LED module is faulty. |
| El ventilador trontolla | Cargols de la fulla solts; Fulles desequilibrades; Suport de muntatge solt. | Tighten all blade screws; Ensure blades are balanced (a balancing kit may be needed); Secure mounting bracket. |
| El comandament a distància no respon | Dead battery; Remote not paired (if applicable); Obstruction between remote and receiver. | Replace remote battery; Ensure clear line of sight; Refer to pairing instructions if available (not typically needed for pre-paired units). |
If the problem persists after attempting these solutions, please contact VOLISUN customer support.
8. Especificacions
| Característica | Detall |
|---|---|
| Marca | VOLISUN |
| Nom del model | Ceiling Fan with Light (Model 21689ZM) |
| Mida | 52 polzades |
| Color | Blanc |
| Font d'alimentació | Elèctric amb cable |
| Voltage | 110 Volts |
| Wattage | 22 watts |
| Mètode de control | Remote, Touch (via app if available) |
| Nombre de nivells de potència | 6 (velocitats del ventilador) |
| Característiques de la llum | 3CCT Dimmable (3000K, 4500K, 6000K), Memory Function |
| Característiques especials | Reversible Motor, 1/2/4H Timer Off, Dual-sided Blades (White/Walnut) |
| Ús interior/exterior | Indoor, Outdoor (covered patio) |
| Tipus d'instal·lació | Muntatge d'escorredor |
| Dimensions del producte | 52 x 52 x 9.3 polzades |
| Pes de l'article | 12.77 lliures |
Image 8.1: Key dimensions of the 52-inch VOLISUN ceiling fan, including overall width, height, and blade length.
9. Garantia i Suport
VOLISUN stands behind its products with a commitment to customer satisfaction.
- 2-Year Service: This product is covered by a full 2-year service period from the date of purchase. This service covers manufacturing defects and operational failures under normal use.
- Contacte amb l'assistència: For any questions, technical assistance, or warranty claims, please contact VOLISUN customer service through the retailer where the product was purchased or visit the official VOLISUN store page.
