Alpicool Y15E Portable Fridge User Manual
Model: Y15E | Brand: Alpicool
1. Introducció
Thank you for choosing the Alpicool Y15E Portable Fridge. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your 12 Volt Car Refrigerator and Freezer. Please read this manual thoroughly before use and retain it for future reference.
Figure 1: Alpicool Y15E Portable Fridge, a compact and versatile cooling unit.
2. Instruccions de seguretat
Per evitar lesions a l'usuari o danys al producte, observeu les següents precaucions de seguretat:
- Assegureu-vos que la font d'alimentació voltagcoincideix amb l'etiqueta de classificació de l'aparell.
- No feu servir l'aparell si està visiblement danyat.
- Mantenir les obertures de ventilació lliures d'obstruccions.
- No feu servir aparells elèctrics dins de la nevera si no són del tipus recomanat pel fabricant.
- Eviteu tocar els cables o endolls exposats amb les mans humides.
- No emmagatzemeu substàncies explosives com ara llaunes d'aerosol amb un propulsor inflamable en aquest aparell.
- Aquest aparell el poden utilitzar nens a partir de 8 anys i persones amb capacitats físiques, sensorials o mentals reduïdes o amb manca d'experiència i coneixements si han rebut supervisió o instruccions sobre l'ús de l'aparell d'una manera segura i entenen els perills que comporta. .
3. Característiques del producte
The Alpicool Y15E is designed for portability and efficient cooling, offering features suitable for various outdoor and travel applications.
- Spacious & Compact: 17-quart capacity, external dimensions 24 x 12.6 x 10.4 inches.
- Refrigeració potent: Capable of cooling down to -4°F (-20°C).
- Eficient energètic: Operates on 12/24V DC or 110-240V AC with MAX & ECO cooling modes.
- Portàtil i lleuger: Weighs 19 lbs with a sturdy handle for easy transport.
- Protecció de la bateria del cotxe: Features 3 levels (H1, H2, H3) to prevent vehicle battery drain.
- Panell de control digital: For precise temperature adjustment and monitoring.
- Multiple Power Supply Modes: Car cigarette lighter, home outlet, or solar panel connection.
Figura 2: Mésview of the Alpicool Y15E's touchable control panel and key components, including the USB port, detachable battery slot, durable door latch, inner compartment, built-in handle, AC/DC/Solar connection, and LED digital display.
4. Contingut del paquet
Verifiqueu que tots els elements siguin presents al paquet:
- Alpicool Y15E Car Refrigerator
- Cable d'alimentació de 2.5 m de 12/24 V CC
- Adaptador i cable de CA de 100-240 V
- Manual d'usuari

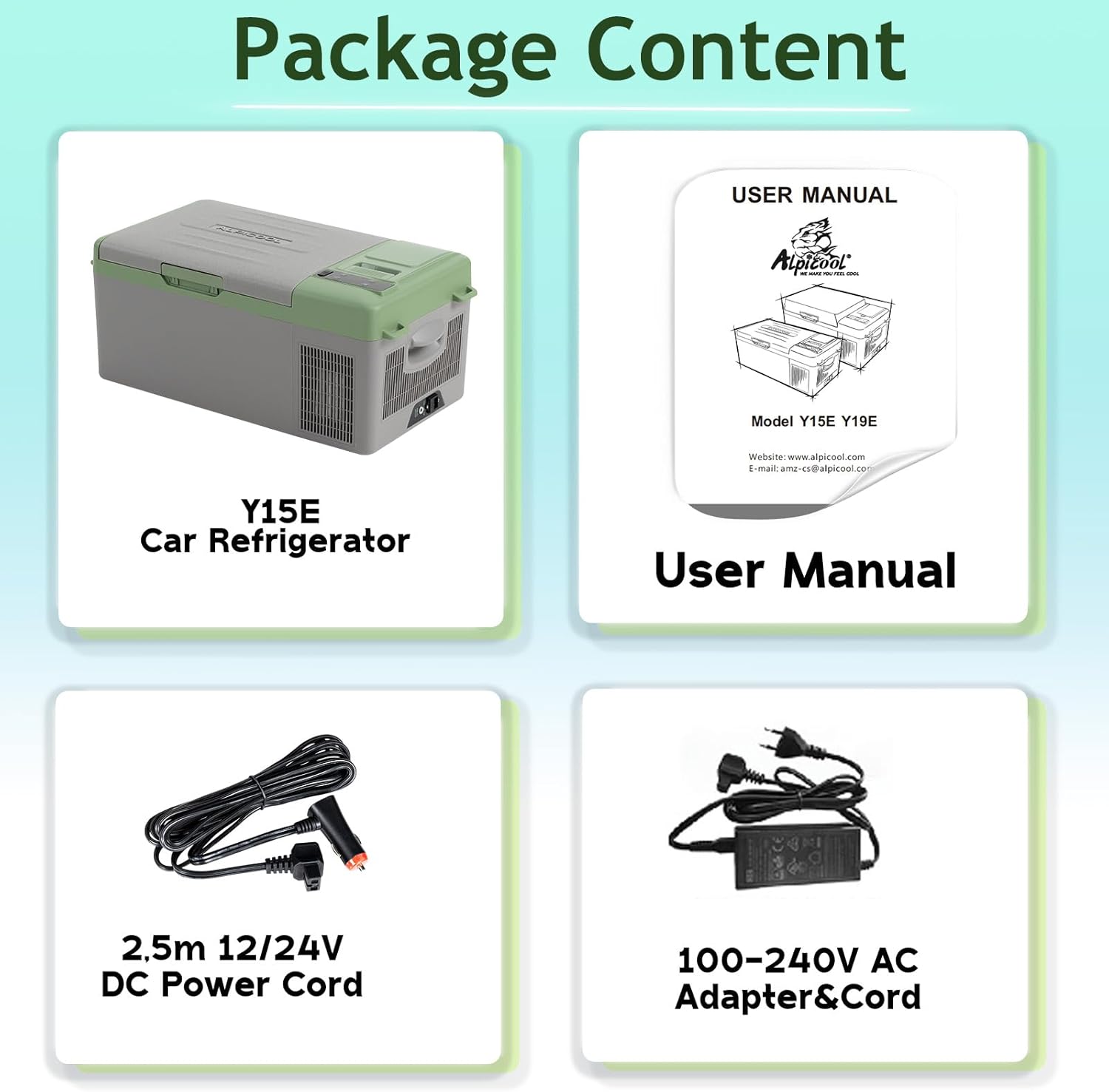

Figure 3: Contents of the Alpicool Y15E package, including the refrigerator unit, DC power cord, AC adapter and cord, and the user manual.
5. Especificacions
| Característica | Detall |
|---|---|
| Nom del model | Y15E |
| Capacitat | 17 quarts (15.8 litres) |
| Gamma de refrigeració | -4 °F a 68 °F (-20 °C a 20 °C) |
| Font d'alimentació | 12/24V DC, 100-240V AC, 12-42V Solar |
| Dimensions (L x A x A) | 24 x 12.6 x 10.4 polzades (61 x 32 x 26.4 cm) |
| Potència nominal | 60W |
| Pes net | 19 lliures (8.6 kg) |
| Nivell de soroll | 45 dB |
Figure 4: Detailed specifications and dimensions of the Alpicool Y15E portable refrigerator.
6. Configuració
6.1 Preparació inicial
- Desembaleu la nevera i traieu tots els materials d'embalatge.
- Before first use, it is recommended to let the unit stand upright for at least 12 hours to allow compressor fluids to settle, especially if it was transported on its side.
- Netegeu l'interior i l'exterior de la nevera amb anuncisamp drap abans d’utilitzar-lo.
6.2 Connexió d'alimentació
The Alpicool Y15E supports multiple power inputs:
- DC 12/24V (Car Cigarette Lighter): Connect the provided DC power cord to the refrigerator's DC input port and then to your vehicle's 12V or 24V cigarette lighter socket.
- AC 100-240V (Home Outlet): Connect the provided AC adapter and cord to the refrigerator's AC input port and then to a standard home electrical outlet.
- Solar Panel (12-42V): The unit can be connected to a compatible solar panel (not included) for off-grid power. Ensure the solar panel's voltage output is within the specified range.
Figure 5: Illustration of the multiple power supply options for the Alpicool Y15E, including car cigarette lighter, home outlet, and solar panel connection.
7. Instruccions de funcionament
7.1 Tauler de control acabatview
The control panel allows you to manage the refrigerator's settings:
- Botó d'encesa: Premeu per engegar / apagar la unitat.
- Temperatura amunt (+): Augmenta la temperatura objectiu.
- Temperatura baixa (-): Disminueix la temperatura objectiu.
- Botó SET: Enters temperature setting mode or switches cooling modes (MAX/ECO).
- Tauler de visualització: Mostra la temperatura i la configuració actuals.
- Port USB: Per carregar petits dispositius electrònics.
7.2 Configuració de la temperatura
- Premeu el botó d'engegada per engegar la nevera.
- Premeu el botó SET per entrar al mode de configuració de la temperatura.
- Use the + or - buttons to adjust the desired temperature. The display will flash while setting.
- La configuració es desarà automàticament després d'uns segons d'inactivitat.
7.3 Modes de refrigeració (MAX/ECO)
The Alpicool Y15E offers two cooling modes:
- Mode MÀX (60 W): Provides quick cooling for rapid temperature reduction. Ideal for initial cooling or when ambient temperatures are high.
- Mode ECO (45 W): Energy-saving mode, suitable for maintaining temperature once the desired level is reached. This mode consumes less power, approximately 0.6 kWh/day.
To switch between modes, press the SET button repeatedly until the desired mode (MAX or ECO) is displayed.
Figure 6: Comparison of MAX and ECO cooling modes, highlighting power consumption and cooling speed.
7.4 Protecció de la bateria del cotxe
The unit features a 3-level battery protection system to prevent your vehicle's battery from running down. This setting can be adjusted via the control panel:
- H1 (Baix): Volum de tall més baixtage, allows the refrigerator to run longer but risks draining the battery more.
- H2 (Mitjà): Balanced cut-off voltage.
- H3 (Alt): Volum de tall més alttage, protects the battery most aggressively but may shut off the refrigerator sooner.
To adjust the battery protection level, press and hold the SET button for 3 seconds until the display flashes. Then, press the SET button again to cycle through H1, H2, H3. Select your desired level and wait for the display to stop flashing to save the setting.
| Mode | DC 12V | DC 24V | ||
|---|---|---|---|---|
| RETALLAR | TALLAR | RETALLAR | TALLAR | |
| L (H1) | 8.5 V | 10.9 V | 21.3 V | 22.7 V |
| M (H2) | 10.1 V | 11.4 V | 22.3 V | 23.7 V |
| H (H3) | 11.1 V | 12.4 V | 24.3 V | 25.7 V |
Taula 1: Voltage Reference for Battery Protection Modes.
8. Manteniment
8.1 Neteja
- Desconnecteu sempre la nevera abans de netejar-la.
- Netegeu l'interior i l'exterior amb anunciamp drap i detergent suau. No utilitzeu netejadors abrasius ni dissolvents.
- Ensure the ventilation openings are kept clear of dust and debris to maintain efficient operation.
- The removable door allows for effortless deep cleaning and hygiene.
8.2 Descongelació
Frost may accumulate on the interior cooling surfaces, especially in humid conditions. Defrost the unit when the frost layer becomes thick (approximately 0.2 inches or 5mm).
- Apagueu la nevera i desconnecteu-la de la font d'alimentació.
- Elimina tot el contingut.
- Deixa la tapa oberta perquè la gebrada es fongui de manera natural. Pots posar-hi una tovallola a dins per absorbir l'aigua.
- Do not use sharp objects or heating devices to speed up defrosting, as this can damage the cooling system.
- Un cop descongelat, eixugueu l'interior abans de tornar a connectar l'alimentació.
9. Solució De Problemes
If you encounter issues with your Alpicool Y15E, refer to the following table for common problems and solutions:
| Problema | Causa possible | Solució |
|---|---|---|
| La nevera no s'encén | No power supply; Loose connection; Blown fuse; Battery protection activated. | Check power source and connections. Ensure power outlet is functional. Check vehicle fuse. Adjust battery protection level (H1, H2, H3). |
| No refredar prou | Temperature setting too high; Overloaded with warm items; Poor ventilation; Excessive frost build-up; Lid not closed properly. | Lower temperature setting. Allow time for cooling. Ensure adequate airflow around the unit. Defrost the unit. Close lid securely. |
| Display error codes (e.g., E1, E2) | Sensor fault; Low voltage; High ambient temperature. | Refer to the full user manual for specific error code meanings. Often, disconnecting and reconnecting power can reset minor errors. Ensure proper voltage subministrament. |
| Soroll inusual | Unitat no anivellada; Obstrucció del ventilador; Problema amb el compressor. | Place the unit on a flat, stable surface. Check for any obstructions near the fan. If noise persists and is unusual, contact customer support. |
If the problem persists after attempting these solutions, please contact Alpicool customer support for assistance.
10. Garantia i Suport
Alpicool products are designed and manufactured to the highest quality standards. For warranty information and customer support, please refer to the warranty card included with your product or visit the official Alpicool weblloc.
