Introducció
Aquest manual proporciona instruccions completes per al muntatge, funcionament i manteniment de la cabina del simulador de curses Dardoo F1. Llegiu atentament aquest manual abans del muntatge i l'ús per garantir el funcionament correcte i la seguretat. Aquesta cabina està dissenyada per proporcionar una plataforma estable i ajustable per a una experiència de simulació de curses immersiva, compatible amb una àmplia gamma de volants, pedals i manetes de canvi (no inclosos).
Figura 1: Cabina del simulador de curses Dardoo F1 totalment muntada. Tingueu en compte que els components electrònics com el volant, els pedals i la palanca de canvis no estan inclosos.
Contingut del paquet
La cabina del simulador de curses Dardoo F1 s'envia en dos paquets separats. Verifiqueu que hi hagi tots els components abans de començar el muntatge.
Figura 2: Els components de la cabina es distribueixen en dos paquets: la caixa A conté el seient de carreres i la caixa B conté el suport de la cabina de carreres.
- Caixa A: Seient de competició
- Caixa B: Suport de cabina de curses (alumini Pro)files, suports, ferramentes)
- Nota: El volant, els pedals i la palanca de canvis no estan inclosos i s'han de comprar per separat.
Muntatge i muntatge
El muntatge requereix una atenció especial als detalls. Es recomana que una segona persona ajudi amb certs passos. Assegureu-vos de tenir prou espai per al muntatge.
1. Muntatge del marc

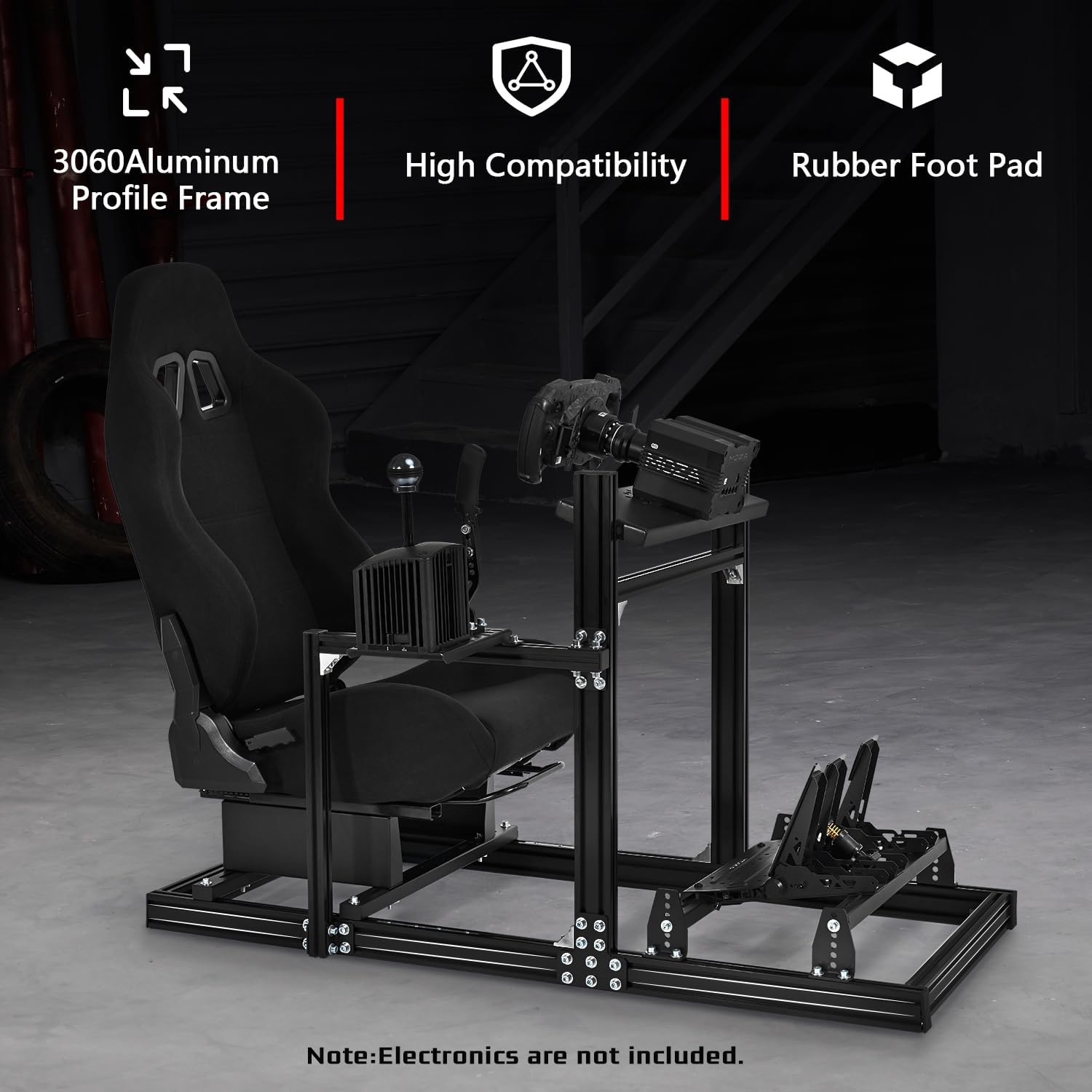

Comença muntant el pro principal d'alumini de 30x60 mmfile Marc. Seguiu les instruccions de la ferramenta incloses per fixar totes les bigues i els muntants. El robust aliatge d'alumini garanteix l'estabilitat durant l'ús.
Figura 3: La cabina presenta un protector d'alumini 3060 resistent.file Marc per a una major estabilitat. Inclou coixinets de goma per protegir el terra i evitar relliscades.
2. Instal·lació del seient

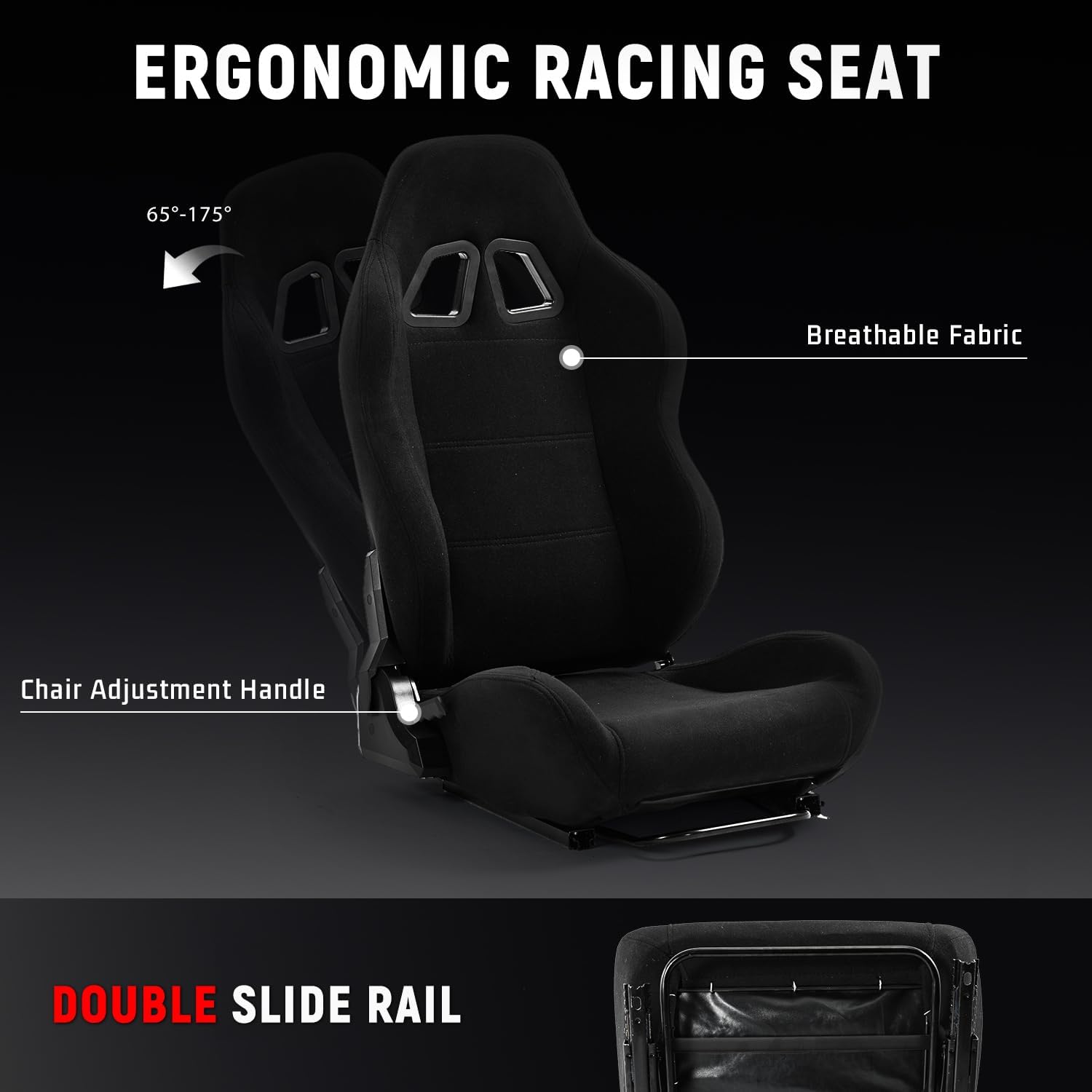

Instal·leu el seient de carreres ergonòmic al marc. El seient compta amb un sistema de doble carril lliscant per a un fàcil ajust cap endavant i cap enrere. El respatller es pot reclinar entre 65 i 175 graus per adaptar-se a diverses preferències de conducció.
Figura 4: El seient ergonòmic de competició ofereix una àmplia gamma d'ajust del respatller (65-175 graus) i compta amb un carril doble per a un posicionament precís.

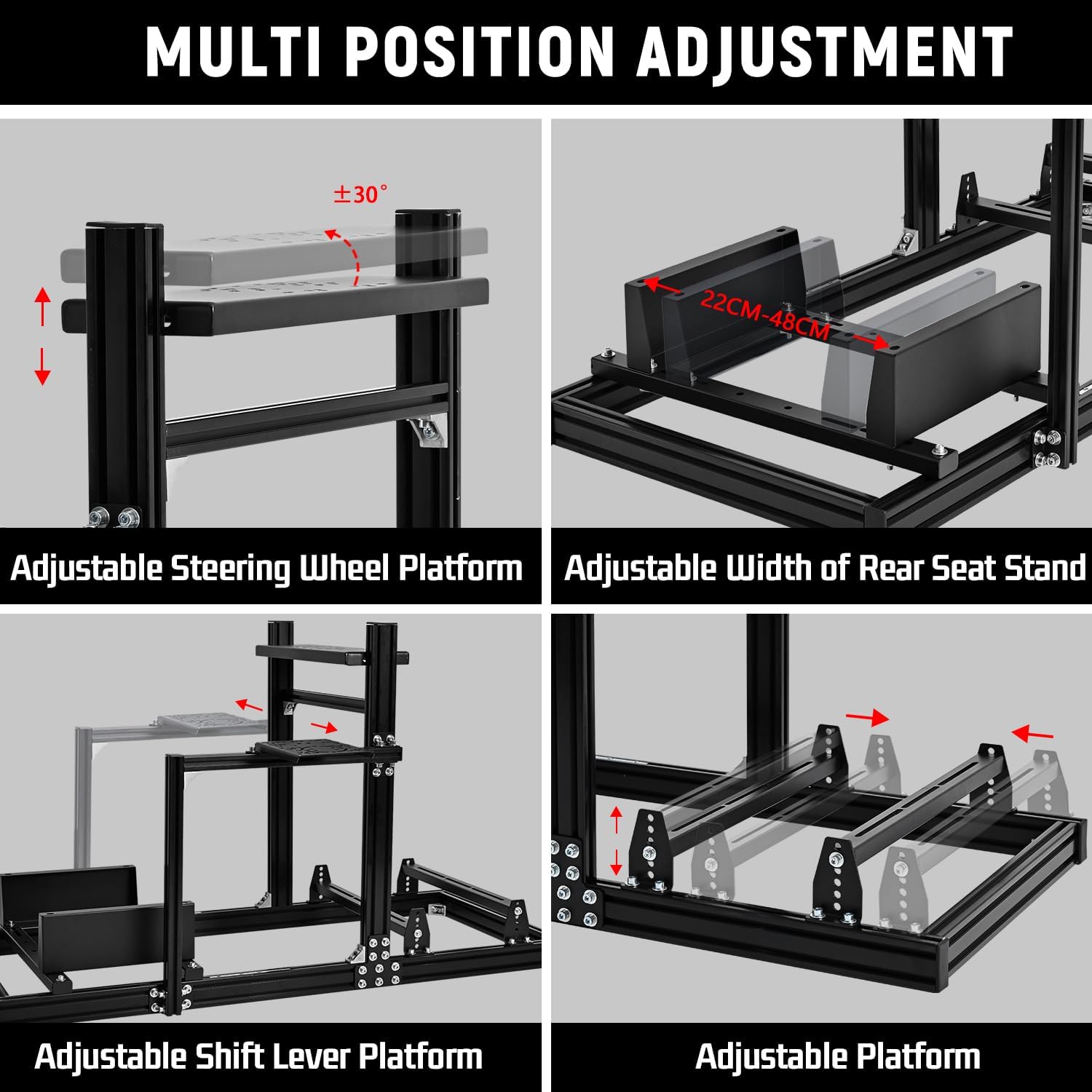

3. Ajustos de la plataforma
La cabina ofereix múltiples punts d'ajust per a una comoditat òptima de l'usuari i compatibilitat amb diversos perifèrics.
- Plataforma del volant ajustable: Ajusteu l'alçada i l'angle de la plataforma del volant per obtenir un abast i una visibilitat còmodes.
- Plataforma de la palanca de canvis ajustable: Aquesta plataforma es pot muntar tant al costat esquerre com al dret, segons les vostres preferències.
- Plataforma de pedal ajustable: La plataforma de pedals permet diversos ajustos d'inclinació per adaptar-se a diferents estils de conducció i conjunts de pedals.
- Amplada del suport del seient posterior ajustable: L'amplada del suport del seient posterior es pot ajustar de 22 cm a 48 cm.
Figura 5: Detallada view de les capacitats d'ajust multiposició, incloent-hi l'angle de la plataforma del volant (±30°), l'amplada ajustable del suport del seient posterior (22 cm-48 cm), la plataforma ajustable de la palanca de canvis i la plataforma ajustable dels pedals.
Funcionament de la cabina de comandament
Un cop muntat, el cockpit del simulador de curses Dardoo F1 proporciona una base estable i personalitzable per als vostres perifèrics de curses. Tot i que el cockpit en si no requereix alimentació, assegureu-vos que el volant, els pedals i la palanca de canvis connectats estiguin correctament instal·lats i alimentats segons les instruccions del fabricant.
Compatibilitat

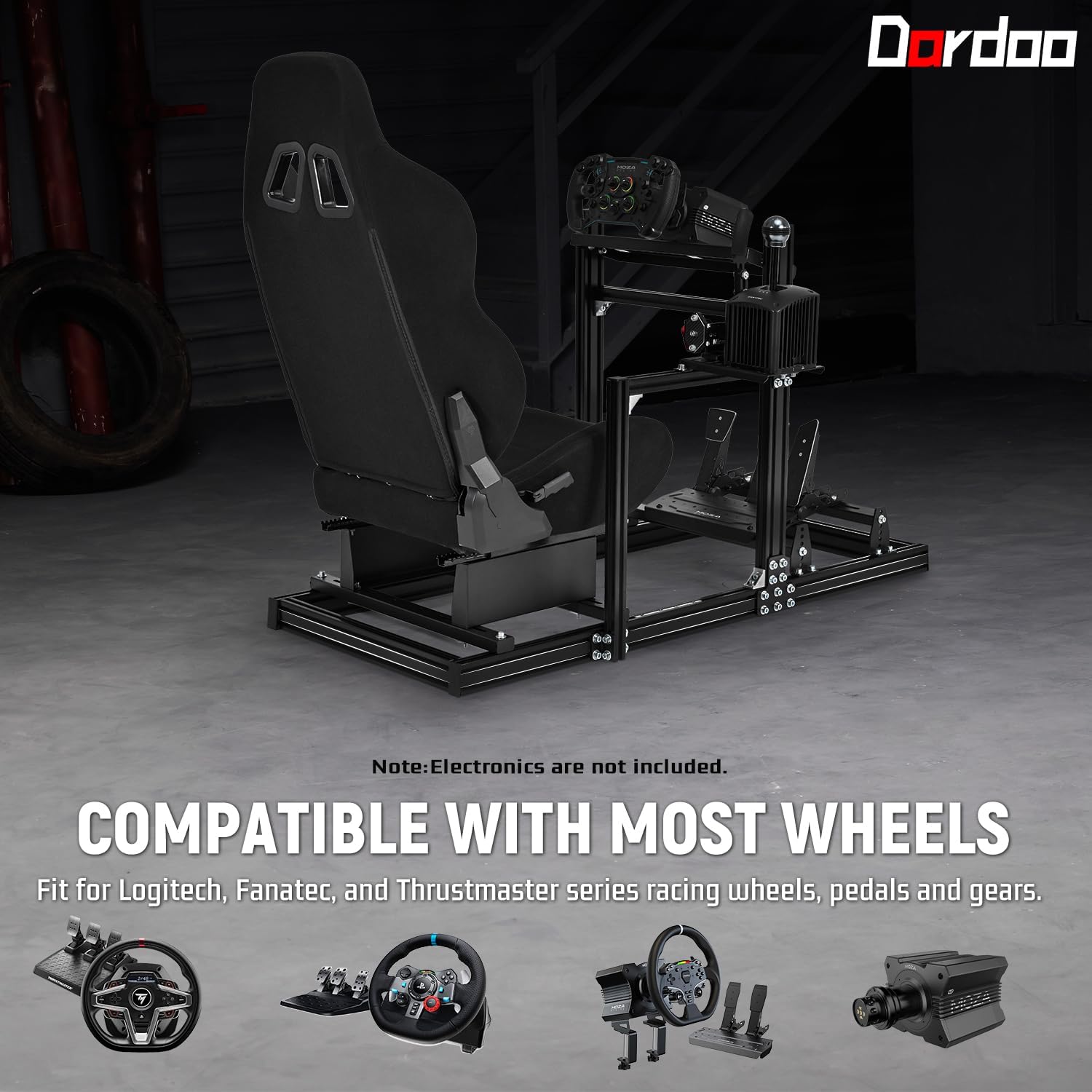

La cabina està dissenyada per a una àmplia compatibilitat amb les principals marques de perifèrics de carreres, com ara Logitech, Thrustmaster i Fanatec. Admet motors de transmissió directa amb un parell de fins a 20 Nm.
Figura 6: La cabina és compatible amb una àmplia gamma de volants de carreres, pedals i manetes de canvi de marxes de marques com ara Logitech (G29, G920, G923), Fanatec i les sèries Thrustmaster.
Dimensions de l'usuari
La cabina és adequada per a usuaris amb una alçada d'entre 1.4 metres (4.6 peus) i 2.2 metres (6.3 peus). La zona del seient té una capacitat de pes màxima de 400 lliures (aproximadament 181 kg).
Figura 7: Les dimensions de la cabina són aproximadament 53 polzades (llargada) x 22.8 polzades (amplada) x 43.5 polzades (alçada). Admet usuaris d'entre 4.6 m i 6.3 m d'alçada i fins a 450 kg de pes per al xassís.
Manteniment
Per garantir la longevitat i el rendiment òptim de la cabina del simulador de curses Dardoo F1, seguiu aquestes pautes de manteniment:
- Neteja: Neteja professional d'aluminifiles i tela del seient amb anunciamp drap. Eviteu productes de neteja o dissolvents abrasius.
- Elements de fixació: Reviseu periòdicament tots els cargols i perns per assegurar-vos que estiguin ben ajustats. Les vibracions durant l'ús de vegades poden afluixar els elements de fixació.
- Parts mòbils: Assegureu-vos que els rails del seient i els mecanismes d'ajust funcionin correctament. Generalment no cal lubricació per als perfils d'alumini.files.
- Emmagatzematge: Si guardeu la cabina durant un període prolongat, assegureu-vos que estigui en un ambient sec per evitar qualsevol possible corrosió, tot i que l'alumini és molt resistent.
Resolució de problemes
Aquesta secció tracta problemes comuns que podeu trobar amb la cabina del simulador de curses.
| Problema | Causa possible | Solució |
|---|---|---|
| La cabina de comandament sembla inestable o trontolla. | Fixacions fluixes o muntatge incorrecte. | Reviseu tots els cargols i perns, especialment els que connecten el bastidor principal.filei muntants. Assegureu-vos que estiguin ben ajustats. Consulteu les instruccions de muntatge. |
| L'ajust del seient és rígid o difícil. | Restes a les guies de lliscament o guies desalineades. | Inspeccioneu els rails de doble corredissa per detectar qualsevol obstrucció. Netegeu els rails si cal. Assegureu-vos que el seient estigui correctament alineat amb els rails. |
| Els perifèrics (volant, pedals, palanca de canvis) no encaixen. | Muntatge incorrecte o problema de compatibilitat. | Verifiqueu que els forats de muntatge dels perifèrics s'alineïn amb les plataformes de la cabina. Consulteu la secció "Compatibilitat". Assegureu-vos que esteu utilitzant el maquinari correcte per al muntatge. |
| Peces que falten en el moment del lliurament. | Error d'enviament o negligència durant l'embalatge. | Consulteu la secció "Contingut del paquet" i poseu-vos en contacte amb el servei d'atenció al client de Dardoo amb els detalls de la vostra compra i una llista dels articles que falten. |
Especificacions
| Marca | Dardoo |
| Model | Cabina del simulador de curses de F1 |
| Color | Cabina de curses amb seients negres |
| Dimensions del producte (L x A x A) | 134.62 x 57.91 x 110.49 cm (aprox. 53 x 22.8 x 43.5 polzades) |
| Pes de l'article | 38 quilograms (aprox. 83.8 lliures) |
| Material del marc | Aliatge d'alumini d'alta resistència de 30x60 mm |
| Angle d'inclinació del seient | 65 - 175 graus |
| Alçada d'usuari compatible | 1.4 m - 2.2 m (4.6 peus - 6.3 peus) |
| Capacitat màxima de pes del seient | 400 lliures (aprox. 181 kg) |
| Dispositius compatibles | Volants de competició Logitech, Thrustmaster, Fanatec, pedals, manetes de canvi (motors de transmissió directa de fins a 20 Nm) |
Garantia i Suport
Per obtenir informació sobre la garantia i assistència al client, consulteu la documentació inclosa amb la compra o visiteu el lloc web oficial de Dardoo. weblloc. Si us plau, tingueu el rebut de compra i el producte ASIN (B0F99PRF5N) a punt en contactar amb el servei d'assistència.
Recursos en línia:
- Dardoo oficial Weblloc: www.dardoo.com (Nota: Això és un marcador de posició URL, consulteu la documentació del producte real per obtenir informació correcta weblloc.)
- Pàgina del producte (Amazon.de): amazon.de/dp/B0F99PRF5N
