Generic Digital Inclinometer

1. Introducció

This manual provides detailed instructions for the safe and effective use of your Generic Digital Inclinometer, model NKNMY47BJAU1IV37S. This high-precision electronic protractor and level gauge is designed for accurate angle measurements in a wide range of applications, including woodworking, construction, carpentry, mapping, mechanics, and various DIY projects.

The device offers precise readings for layout, cutting, and leveling tasks, ensuring professional results. Its portable and user-friendly design makes it suitable for both professional and home environments.

2. Informació de seguretat

• Manipuleu sempre el dispositiu amb cura per evitar danys.
• Do not expose the inclinometer to extreme temperatures, direct sunlight, or moisture. The device has an IP54 rating, indicating protection against dust and splashing water, but it is not waterproof.
• Mantingueu el dispositiu allunyat de camps magnètics forts, ja que poden afectar-ne la precisió.
• Assegureu-vos que les piles estiguin inserides correctament d'acord amb les marques de polaritat.
• Traieu les piles si no heu d'utilitzar el dispositiu durant un període prolongat per evitar fuites.
• No intenteu desmuntar ni modificar el dispositiu, ja que això anul·larà la garantia i pot causar danys o lesions.

3. Contingut del paquet

Verifiqueu que tots els elements siguin presents al vostre paquet:

• 1 x Digital Angle Gauge
• 1 x tornavís

4. Producte acabatview

The Digital Inclinometer is a compact and robust tool designed for precise angle measurement. It features a clear digital display and intuitive controls for ease of use.

Figure 4.1: Digital Inclinometer Display and Buttons

Característiques principals:

• Alta precisió: Provides accurate angle measurements and level readings.
• Wide-Range Electronic Protractor: Measures a broad range of angles with an easy-to-read digital display.
• Versàtil: Ideal for measuring angles on wood, metal, and other materials.
• Disseny portàtil: Lightweight, compact, and user-friendly.
• Durador: Made from high-quality materials for consistent and reliable performance.
• Classificació IP54: Protegit contra la pols i les esquitxades d'aigua.

Figura 4.2: Dimensions del dispositiu

5. Configuració

5.1 Instal·lació de la bateria

1. Localitzeu la tapa del compartiment de la bateria a la part posterior del dispositiu.
2. Use the provided screwdriver to loosen the screw on the battery compartment cover.
3. Traieu la coberta.
4. Introduïu dues piles AA, assegurant-vos de la polaritat correcta (+/-) tal com s'indica a l'interior del compartiment.
5. Torneu a col·locar la tapa del compartiment de la bateria i estrenyeu el cargol amb el tornavís.

Figura 5.1: Instal·lació de la bateria

5.2 Encès inicial

After installing the batteries, press the ON/OFF button to power on the device. The digital display will illuminate and show the current angle reading.

6. Instruccions de funcionament

6.1 Funcions dels botons

• Botó ON/OFF: Premeu per encendre o apagar el dispositiu.
• Botó ZERO: Press to set the current surface as the reference zero (0.00°) for relative measurements.
• TILT/% Button: Press to switch between angle measurement (degrees) and tilt percentage (%).
• Botó HOLD: Premeu per congelar la lectura actual a la pantalla. Premeu de nou per alliberar-la.
• Backlight Button (Light icon): Premeu per encendre o apagar la retroil·luminació de la pantalla.

6.2 Prendre mesures

The inclinometer can measure angles in a full 360° range (4 x 90°). It automatically inverts the display reading when the device is turned upside down for easier viewing.

Figure 6.1: 360° Measurement Capability

1. Encès: Premeu el botó ON/OFF botó.
2. Zero Reference: Place the inclinometer on a flat, stable surface that you wish to use as your reference point. Press the ZERO button. The display will show 0.00°.
3. Measure Angle: Move the inclinometer to the surface or object you wish to measure. The display will show the angle relative to your set zero reference.
4. Horizontal Detection: When the device is perfectly horizontal, the display will indicate 0.00°.
5. Vertical Detection: When the device is perfectly vertical, the display will indicate 90.00°.
6. Tilt Measurement: Premeu el botó TILT/% button to switch between degrees and tilt percentage.
7. Hold Reading: Premeu el botó MANTENIM button to freeze the current measurement on the screen for easier recording.

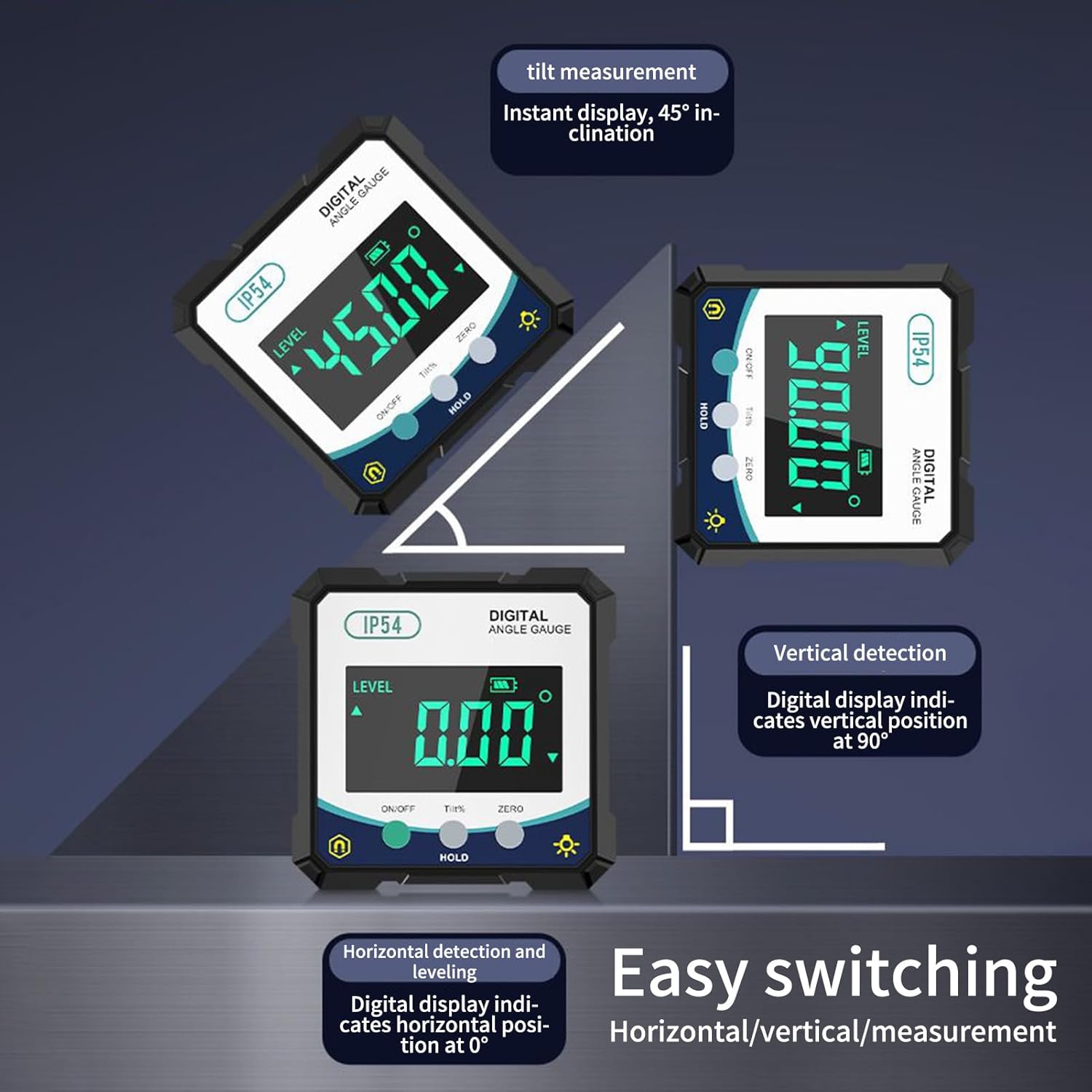

Figure 6.2: Horizontal, Vertical, and Tilt Detection

6.3 Aplicacions

The versatility of this digital inclinometer makes it suitable for various tasks:

Figure 6.3: Diverse Applications of the Inclinometer

• Leveling Applications: Ensuring surfaces are perfectly horizontal.
• Verticality Testing: Checking the plumb of walls or structures.
• Motorcycle Bending Angle Measurement: For precise adjustments and maintenance.
• Automobile Wheel Alignment Measurement: Assisting in vehicle maintenance and setup.
• Woodworking: Setting saw blade angles, checking miter cuts.
• Construcció: Measuring slopes, roof pitches, and foundation levels.

7. Manteniment

7.1 Neteja

Netegeu el dispositiu amb un drap suau i sec. No utilitzeu productes de neteja abrasius ni dissolvents, ja que poden danyar la pantalla o laasing. Avoid getting liquids into the device openings.

7.2 Emmagatzematge

Store the inclinometer in a cool, dry place, away from direct sunlight and extreme temperatures. If storing for an extended period, remove the batteries to prevent leakage.

7.3 Substitució de la bateria

When the battery indicator on the display shows low power, replace the batteries following the instructions in Section 5.1. Always use fresh AA batteries.

8. Solució De Problemes

• El dispositiu no s'encén: Comproveu si les piles estan inserides correctament i no estan esgotades. Canvieu les piles si cal.
• Lectures inexactes: Ensure the device is placed on a stable surface. Recalibrate by pressing the ZERO button on a known level surface. Avoid strong magnetic fields.
• La pantalla és tènue o parpelleja: Pot ser que les piles estiguin baixes. Substitueix-les.

9. Especificacions

10. Garantia i Suport

Per obtenir informació sobre la garantia o assistència tècnica, consulteu la documentació proporcionada en el moment de la compra o poseu-vos en contacte amb el vostre distribuïdor. Conserveu el rebut de compra com a comprovant de compra.
