CREATE WIND CLEAR EASY S Ceiling Fan User Manual

1. Introducció

Thank you for choosing the CREATE WIND CLEAR EASY S Ceiling Fan. This manual provides essential information for the safe installation, operation, and maintenance of your new ceiling fan. Please read these instructions carefully before use and retain them for future reference.

The WIND CLEAR EASY S is a silent ceiling fan featuring a 40W DC Brushless motor, hidden retractable blades, and an integrated LED light with three temperature settings. It is designed for rooms up to 10 m² and includes a remote control for convenient operation.

2. Instruccions de seguretat

ADVERTIMENT: Per reduir el risc d'incendi, descàrrega elèctrica o lesions personals, seguiu sempre aquestes precaucions bàsiques:

• Assegureu-vos que el subministrament elèctric principal estigui desconnectat abans de la instal·lació, el manteniment o la neteja.
• La instal·lació ha de ser realitzada per un electricista qualificat d'acord amb les normatives locals de cablejat.
• The mounting structure must be capable of supporting the weight of the fan (minimum 15 kg).
• No introduïu objectes a les aspes del ventilador mentre el ventilador estigui en funcionament.
• Aquest aparell no està pensat per ser utilitzat per persones (inclosos nens) amb capacitats físiques, sensorials o mentals reduïdes, o amb manca d'experiència i coneixements, tret que hagin rebut la supervisió o instruccions sobre l'ús de l'aparell per una persona responsable de la seva seguretat. .
• Els nens han de ser supervisats per assegurar-se que no juguin amb l'aparell.
• Feu servir només el comandament a distància que s'inclou amb el ventilador.

3. Contingut del paquet

Carefully unpack your ceiling fan and check that all items are present and undamaged:

• CREATE WIND CLEAR EASY S Ceiling Fan unit
• Control remot
• Suport de muntatge i maquinari
• Manual d'usuari

4. Configuració i instal·lació

Installation of the CREATE WIND CLEAR EASY S ceiling fan should be carried out by a professional electrician to ensure safety and compliance with electrical codes. The fan is designed for ceiling mounting.

4.1 Muntatge del ventilador

Ensure the ceiling joist or support structure can hold the fan's weight. Secure the mounting bracket to the ceiling using the provided hardware. Connect the electrical wiring according to the wiring diagram (not included in this general manual, refer to specific wiring instructions provided with the product packaging).

Image: The CREATE WIND CLEAR EASY S ceiling fan seamlessly integrated into a modern kitchen and dining space, demonstrating its discreet design.

4.2 Connexió del cablejat elèctric

Connect the live, neutral, and ground wires from the ceiling to the corresponding wires on the fan. Ensure all connections are secure and insulated. Once wiring is complete, attach the fan body to the mounting bracket.

Image: A close-up bottom view of the fan, highlighting the circular LED light and the protective grille over the hidden fan blades.

5. Instruccions de funcionament

Your CREATE WIND CLEAR EASY S ceiling fan is operated via the included remote control.

5.1 Funcions de control remot

• Encès/apagat: Press to turn the fan and light on or off.
• Velocitat del ventilador: Adjust between 6 speeds.
• Temperatura de la llum: Cycle through 3 LED light temperatures (warm, neutral, cool). Note: Light intensity is not adjustable.
• Temporitzador: Set the fan to turn off automatically after 1, 2, or 4 hours. (Up to 8 hours with Wi-Fi models).
• Mode estiu/hivern: Reverse blade rotation for optimal air distribution.

Imatge: Una imatge detallada view of the fan, illustrating its key features: a programmable timer (1-4 hours), quiet operation, and 6 adjustable fan speeds.

5.2 Summer/Winter Function

This function allows you to optimize air circulation for different seasons:

• Mode d'estiu: Blades rotate counter-clockwise, creating a downward airflow that generates a cooling breeze.
• Mode d'hivern: Blades rotate clockwise, creating an upward airflow that circulates warm air trapped near the ceiling, helping to distribute heat more evenly throughout the room.

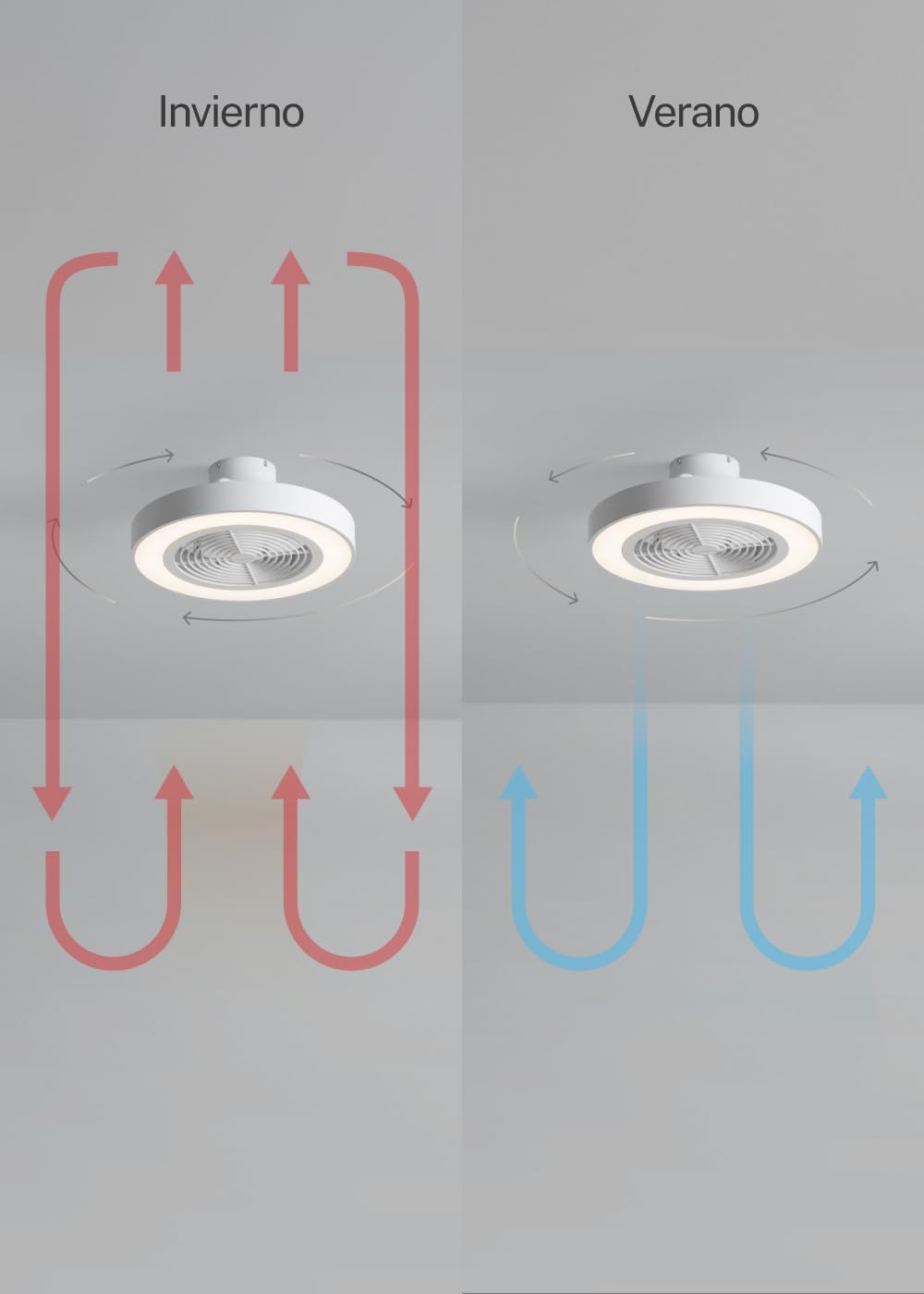

Image: A visual representation of the fan's dual functionality, showing how airflow is directed downwards for cooling in summer and upwards to redistribute warm air in winter.

5.3 LED Light Settings

The integrated LED light offers three color temperature options to suit your preference:

• Blanc càlid (2700K): Per a un ambient acollidor i relaxant.
• Blanc neutre (3300K): For general illumination and everyday tasks.
• Blanc fred (4000K): For bright, focused lighting.

Image: A diagram illustrating the three distinct light temperature settings available: 2700K (warm), 3300K (neutral), and 4000K (cool).

6. Manteniment

Un manteniment regular garanteix un rendiment òptim i una llarga vida útil del ventilador de sostre.

6.1 Neteja

• Desconnecteu sempre l'alimentació abans de netejar.
• Utilitzeu un suau, damp cloth to wipe down the fan body and blades.
• Do not use abrasive cleaners or solvents, as these can damage the finish.
• Ensure no water enters the motor housing.

6.2 Atenció general

• Periodically check all connections and mounting hardware for tightness.
• No cal lubricació per al motor.

7. Solució De Problemes

Si teniu problemes amb el ventilador, consulteu els següents problemes i solucions habituals:

Si el problema persisteix després d'intentar aquestes solucions, poseu-vos en contacte amb l'atenció al client.

8. Especificacions

9. Garantia i Suport

Your CREATE WIND CLEAR EASY S Ceiling Fan is covered by legal guarantees and a 30-day return policy. For any questions, technical assistance, or warranty claims, please contact CREATE Specialized Customer Support.

Si us plau, conserveu el comprovant de compra per motius de garantia.
