1. Introducció
Aquest manual proporciona informació essencial per a la instal·lació, el funcionament i el manteniment segurs i eficients del botó polsador il·luminat Harmony XB4BW33G5 de Schneider Electric. Llegiu atentament aquest manual abans de la instal·lació i el funcionament per garantir-ne el funcionament i la seguretat adequats.
El Harmony XB4BW33G5 és un botó polsador verd il·luminat modular dissenyat per a aplicacions de control industrial. Compta amb un bisell metàl·lic, un mecanisme de retorn de ressort i un LED integrat per a la il·luminació. Està classificat per a un funcionament de 110-120 V CA i es connecta mitjançant terminals de cargol.
2. Informació de seguretat
ADVERTÈNCIA: Risc de descàrrega elèctrica. La instal·lació i el manteniment només els ha de dur a terme personal qualificat.
- Desconnecteu sempre l'alimentació abans d'instal·lar, revisar o desmuntar el dispositiu.
- Assegureu-vos que tot el cablejat compleixi amb els codis elèctrics locals i nacionals.
- No feu funcionar el dispositiu si sembla que està danyat.
- Utilitzar equips de protecció individual (EPI) adequats.
- El dispositiu està dissenyat per a un volum específictage i valors nominals de corrent. Superar aquests valors pot causar danys o lesions.
3. Producte acabatview
El Schneider Electric Harmony XB4BW33G5 és un botó polsador il·luminat dissenyat per a entorns industrials robustos. Les seves característiques principals inclouen:
- Botó il·luminat: Verd, amb un LED integrat.
- Material del bisell: Metall cromat per a una major durabilitat.
- Funcionament: Mecanisme de retorn de ressort.
- Voltage Valoració: 110-120V CA/CC, 50/60Hz.
- Configuració de contacte: 1 Normalment obert (NA) + 1 Normalment tancat (NC).
- Tipus de connexió: Terminals de cargol.
- Muntatge: Retalls de panell estàndard de 22 mm de diàmetre.
- Protecció del medi ambient: Certificació IP66 / IP67 / IP69 / IP69K per a resistència a cops, pols, aigua i vibracions.
Figura 3.1: Angle view del botó polsador il·luminat Schneider Electric Harmony XB4BW33G5, que mostra el botó verd i el bisell metàl·lic.

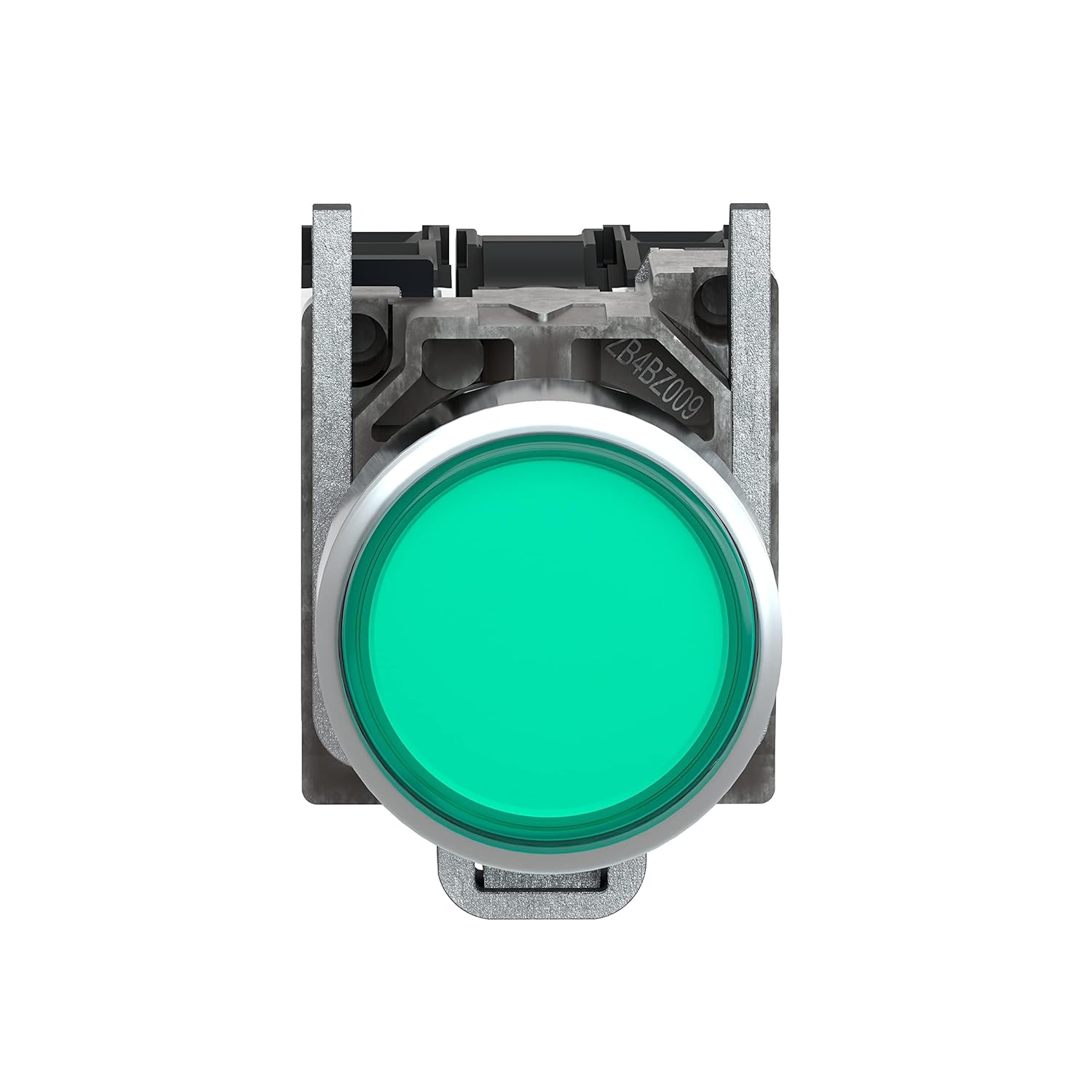

Figura 3.2: Frontal view del botó, destacant la superfície il·luminada en verd.
4. Configuració i instal·lació
Segueix aquests passos per a la instal·lació correcta del botó Harmony XB4BW33G5:
- Desconnexió d'alimentació: Assegureu-vos que tota l'alimentació del panell de control o de la màquina estigui desconnectada i bloquejada abans de començar la instal·lació.
- Retall del panell: Creeu un retall estàndard de 22 mm de diàmetre al panell de control. Assegureu-vos que el gruix del panell estigui dins del rang especificat per al suport de muntatge del dispositiu.
- Muntatge del cap: Introduïu el capçal del botó (actuador) per la part frontal del retall del panell.
- Fixació del bisell: Des de la part posterior del panell, col·loqueu el suport de muntatge i estrenyeu la femella o l'anell de fixació per subjectar fermament el capçal del botó polsador al seu lloc. No l'estrenyeu massa.
- Connectant blocs de contacte: Fixeu els blocs de contacte (1 NO i 1 NC) i la unitat LED integrada a la part posterior del conjunt de botons polsadors. Assegureu-vos que estiguin ben encaixats al seu lloc.
- Cablejat: Connecteu els cables del circuit de control als terminals de cargol dels blocs de contacte.
- Connecteu la font d'alimentació (110-120 V CA/CC) als terminals LED integrats (normalment marcats com a X1 i X2).
- Connecteu els contactes normalment oberts (NO) al circuit que s'ha de tancar quan es prem el botó.
- Connecteu els contactes normalment tancats (NC) al circuit que s'ha d'obrir quan es prem el botó.
- Assegureu-vos que totes les connexions estiguin estretes i segures.
- Verificació: Comproveu dues vegades totes les connexions i assegureu-vos que no hi hagi cables solts.
- Restauració d'energia: Restableix l'alimentació i prova el funcionament del botó.
Figura 4.1: lateral view del conjunt del botó polsador, que mostra l'actuador, el bisell i els blocs de contacte.
Figura 4.2: posterior view dels blocs de contacte, que il·lustren els terminals de cargol per a les connexions elèctriques. Observeu les marques NO (Normalment obert) i NC (Normalment tancat).
5. Instruccions de funcionament
El Harmony XB4BW33G5 és un botó polsador momentani senzill amb un mecanisme de retorn de ressort.
- Activació: Premeu el botó verd per activar el circuit associat. El LED integrat s'il·luminarà quan s'alimenti els seus terminals.
- Acció momentània: El botó tornarà a la seva posició original quan es deixi anar, desactivant el circuit.
- Comportament de contacte:
- Els contactes normalment oberts (NO) es tanquen quan es prem el botó.
- Els contactes normalment tancats (NC) s'obren quan es prem el botó.
6. Manteniment
El botó Harmony XB4BW33G5 està dissenyat per a un manteniment mínim a causa de la seva construcció robusta i les seves altes classificacions IP. Tanmateix, es recomanen comprovacions periòdiques:
- Neteja: Netegeu la superfície del botó i el bisell periòdicament amb un drap suau i sec.amp drap. Eviteu productes de neteja o dissolvents abrasius.
- Comprovacions de connexió: Anualment, o segons ho requereixi el vostre programa de manteniment, inspeccioneu les connexions del cablejat per comprovar si estan ben ajustades i si hi ha signes de corrosió.
- Inspecció física: Comproveu si hi ha algun dany físic al botó, al bisell o als blocs de contacte. Substituïu els components danyats immediatament.
- Segells ambientals: Assegureu-vos que les juntes de protecció ambiental estiguin intactes, sobretot si el dispositiu està exposat a condicions dures.
PRECAUCIÓ: Desconnecteu sempre l'alimentació abans de realitzar qualsevol manteniment o inspecció.
7. Solució De Problemes
| Problema | Causa possible | Solució |
|---|---|---|
| El botó no activa el circuit. |
|
|
| El LED no s'il·lumina. |
|
|
| El botó s'enganxa o no torna a la normalitat. |
|
|
8. Especificacions
| Característica | Detall |
|---|---|
| Número de model | XB4BW33G5 |
| Marca | Schneider Electric |
| Tipus d'actuador | Botó (il·luminat, verd) |
| Mode d'operació | Retorn de la primavera (momentani) |
| Vol. d'oferta nominaltage | 110-120 V CA/CC, 50/60 Hz |
| Configuració de contactes | 1 Normalment obert (NO) + 1 Normalment tancat (NC) |
| Valoració actual | 10 Amps |
| Vol. Operatiutage (Contactes) | 250 volts (màx.) |
| Tipus de connector | Terminals de cargol |
| Diàmetre de muntatge | 22 mm |
| Dimensions del producte (L x A x A) | 2.13 x 3.46 x 1.34 polzades |
| Pes | 3.42 unces |
| Protecció del Medi Ambient | IP66 / IP67 / IP69 / IP69K |
| Número d'estoc nacional | 5930-01-565-6250 |
| Data de primera disponibilitat | 18 de gener de 2015 |
9. Què hi ha a la caixa
El paquet del producte Schneider Electric Harmony XB4BW33G5 inclou:
- 1 x Botó il·luminat (conjunt complet que inclou actuador, bisell, blocs de contacte i LED integrat)
10. Garantia i Suport
Per obtenir informació sobre la garantia i assistència tècnica, consulteu el lloc web oficial de Schneider Electric. weblloc web o contacteu directament amb el seu servei d'atenció al client. Els termes i condicions de la garantia poden variar segons la regió i el producte. Conserveu el comprovant de compra per a les reclamacions de garantia.
Oficial de Schneider Electric Weblloc: www.se.com
Per a consultes específiques sobre productes o assistència per a la resolució de problemes que no es tracta en aquest manual, poseu-vos en contacte amb el servei d'atenció al client de Schneider Electric.
