Introducció
Aquest manual d'usuari proporciona instruccions completes per a la instal·lació, el funcionament i el manteniment del kit Zelio Logic de Schneider Electric, model SR3PACK2FU. Aquest kit inclou un relé intel·ligent modular, concretament l'SR3B261FU, i un cable de connexió, dissenyat per a diverses aplicacions de control industrial. El relé Zelio Logic és un controlador lògic programable (PLC) compacte i fàcil d'utilitzar, adequat per a sistemes d'automatització de mida petita i mitjana, que ofereix 26 punts d'E/S i funciona amb 100-240 V CA.
Si us plau, llegiu aquest manual detingudament abans d'utilitzar el producte per garantir un funcionament segur i eficient.
Producte acabatview

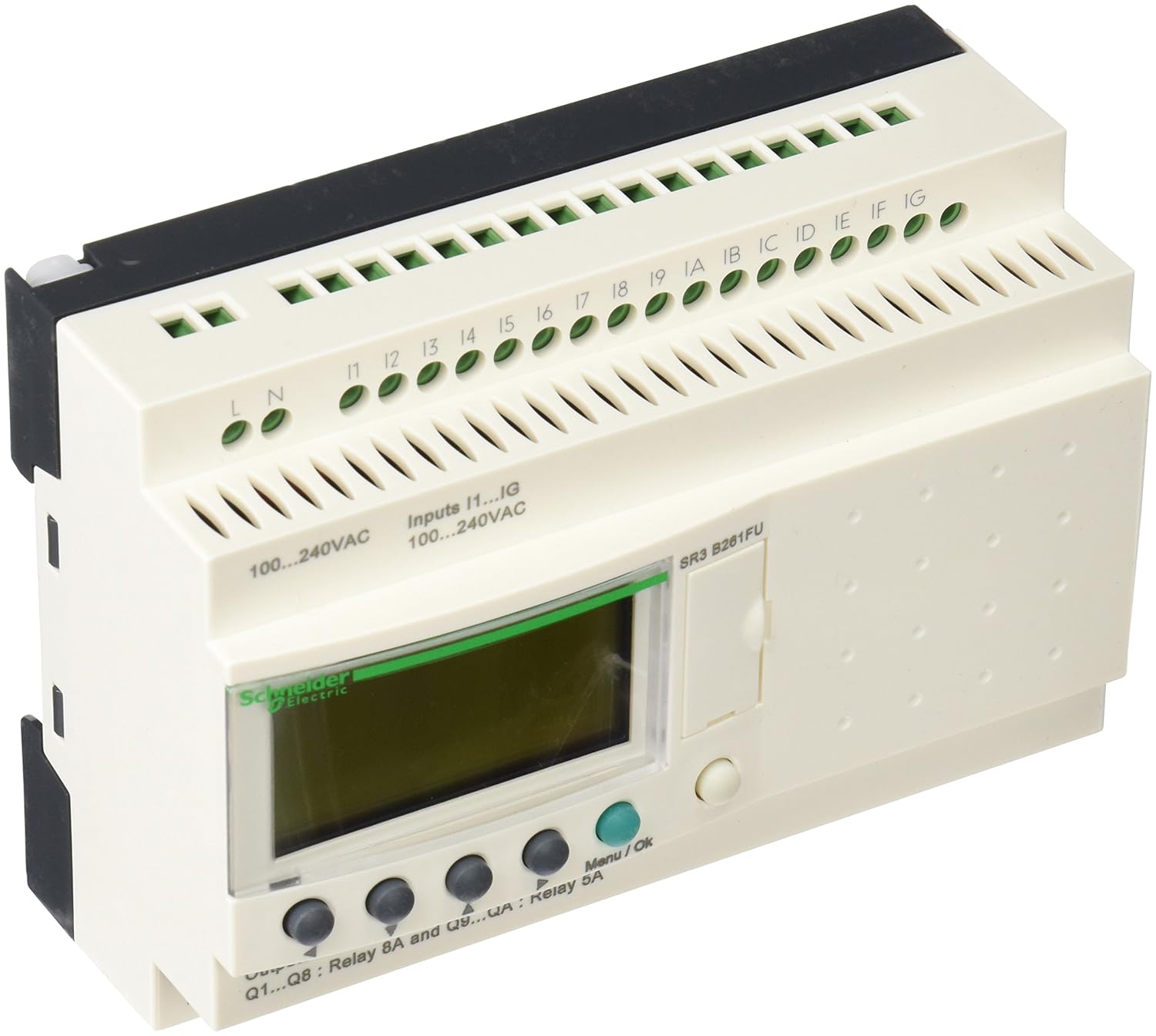

Figura 1: Davant view del relé intel·ligent Zelio Logic SR3B261FU. La imatge mostra el dispositiu amb els seus diversos terminals de connexió, incloent-hi L i N per a l'entrada d'alimentació (100-240 V CA), les entrades digitals I1 a IG (també 100-240 V CA) i les sortides de relé Q1 a Q8 (8 A) i Q9 a QA (5 A). Es veu una pantalla LCD verda, juntament amb botons de navegació (Menú/D'acord) a sota. El número de model SR3 B261FU està imprès al costat dret de la unitat.
El Zelio Logic SR3B261FU és un relé intel·ligent modular i compacte dissenyat per a tasques d'automatització senzilles. Compta amb una pantalla i un teclat integrats per a la programació i la supervisió directes, eliminant la necessitat d'una consola de programació independent en molts casos. El dispositiu admet una àmplia gamma de configuracions d'entrada i sortida, cosa que el fa versàtil per a diverses aplicacions de control.
Configuració i instal·lació
1. Precaucions de seguretat
- Assegureu-vos que l'alimentació estigui desconnectada abans de la instal·lació o el cablejat.
- La instal·lació només l'ha de fer personal qualificat.
- Compliu tots els codis elèctrics locals i nacionals.
- Protegiu el dispositiu de la humitat, la pols i les temperatures extremes.
2. Muntatge
El Zelio Logic SR3B261FU està dissenyat per al muntatge en carril DIN. Encaixeu el dispositiu de forma segura en un carril DIN estàndard de 35 mm. Assegureu-vos que la ventilació al voltant de la unitat sigui adequada.
3. Cablatge
Consulteu la Figura 1 per a la ubicació dels terminals. Tot el cablejat s'ha de fer amb el calibre i l'aïllament adequats.
- Font d'alimentació (100-240 VCA): Connecteu els cables de línia (L) i neutre (N) als terminals corresponents del costat esquerre del dispositiu.
- Entrades digitals (I1...IG, 100-240VAC): Connecteu els senyals d'entrada als terminals I1 a IG. Aquestes entrades estan dissenyades per a senyals de 100-240 V CA.
- Sortides de relé (Q1...Q8: 8A, Q9...QA: 5A): Connecteu les càrregues als terminals de sortida del relé Q1 a QA. Observeu els valors nominals de corrent per a cada grup de sortida.
Assegureu-vos que totes les connexions estiguin ben ajustades i segures per evitar contactes solts i possibles perills.
Instruccions de funcionament
1. Encès
Després de completar tot el cablejat, connecteu l'alimentació a la unitat Zelio Logic. La pantalla LCD s'il·luminarà i el dispositiu realitzarà una autoprova. La pantalla per defecte normalment mostrarà l'estat actual del programa o un menú principal.
2. Programació
El Zelio Logic es pot programar directament mitjançant la pantalla i el teclat integrats (botons Menú/D'acord) o mitjançant programari en un PC amb el cable proporcionat. Per obtenir instruccions detallades de programació, consulteu el manual complet del programari Zelio Soft 2 o la guia de programació del dispositiu, que normalment està disponible al lloc web oficial de Schneider Electric. weblloc.
- Programació directa: Feu servir els botons Menú/D'acord per navegar pels menús, definir funcions lògiques (I, O, temporitzadors, comptadors) i configurar paràmetres.
- Programació per a PC: Connecteu el Zelio Logic a un PC amb el cable subministrat. Instal·leu el programari Zelio Soft 2. Aquest programari proporciona una interfície fàcil d'utilitzar per crear, simular i descarregar programes al relé.
3. Monitorització i diagnòstic
La pantalla LCD permet la monitorització en temps real dels estats d'entrada/sortida, els valors del temporitzador/comptador i l'execució del programa. També poden aparèixer missatges de diagnòstic a la pantalla per indicar problemes o errors operatius.
Manteniment
El Zelio Logic SR3B261FU està dissenyat per a un manteniment mínim. Tanmateix, les revisions regulars poden garantir un rendiment i una longevitat òptims.
- Neteja: Netegeu periòdicament l'exterior del dispositiu amb un drap suau i sec. No utilitzeu productes de neteja abrasius ni dissolvents. Assegureu-vos que no s'acumuli pols ni restes a les ranures de ventilació.
- Condicions ambientals: Assegureu-vos que l'entorn de funcionament es mantingui dins dels rangs de temperatura i humitat especificats per evitar danys.
- Comprovacions de connexió: De tant en tant, inspeccioneu les connexions del cablejat per comprovar si estan ben ajustades i si hi ha signes de desgast o corrosió.
- Actualitzacions de firmware: Comproveu el Schneider Electric weblloc web per obtenir actualitzacions de firmware disponibles per al vostre model. Seguiu atentament les instruccions que s'inclouen amb l'actualització.
Resolució de problemes
Aquesta secció ofereix solucions a problemes comuns que podeu trobar. Per a problemes més complexos, poseu-vos en contacte amb el servei d'assistència tècnica de Schneider Electric.
| Problema | Causa possible | Solució |
|---|---|---|
| El dispositiu no s'encén. | Sense subministrament d'alimentació; cablejat incorrecte; font d'alimentació defectuosa. | Comproveu les connexions d'alimentació (L, N). Verifiqueu el volum de la font d'alimentació.tage. Assegureu-vos que l'interruptor estigui activat. |
| Les entrades no responen. | Cablejat d'entrada incorrecte; senyal d'entrada fora del volumtagrang e; sensor defectuós. | Verifiqueu el cablejat d'entrada als terminals I1-IG. Comproveu el volum del senyal d'entrada.tage (100-240 V CA). Proveu el sensor o interruptor connectat a l'entrada. |
| Sortides que no s'activen. | Cablejat de sortida incorrecte; sortida sobrecarregada; error de lògica del programa; càrrega defectuosa. | Comproveu el cablejat de sortida a Q1-QA. Assegureu-vos que el corrent de càrrega no superi els 8 A (Q1-Q8) o els 5 A (Q9-QA).view la lògica del programa. Proveu la càrrega connectada. |
| La pantalla mostra un missatge d'error. | Error intern; error de programació; problema de maquinari. | Anoteu el codi d'error i consulteu el manual de programació detallat de Zelio Logic o el suport de Schneider Electric per obtenir definicions i solucions d'error específiques. Intenteu apagar i engegar el dispositiu. |
Especificacions tècniques
| Característica | Especificació |
|---|---|
| Número de model de producte | SR3PACK2FU (Kit), SR3B261FU (Relé) |
| Recompte d'entrades/sortides (E/S) | 26 E/S (la configuració específica varia segons el model, normalment inclou entrades digitals i sortides de relé) |
| Subministrament Voltage | 100-240 V CA. |
| Entrada Voltage | 100-240 V CA (per a entrades digitals) |
| Tipus de sortida | Sortides de relé (Q1-Q8: 8A, Q9-QA: 5A) |
| Dimensions (L x A x A) | 23.5 x 15.5 x 6.5 cm (aproximadament per a l'embalatge del kit) |
| Pes | 692 g (aproximadament per al kit) |
| Fabricant | Schneider Electric |
Informació de la garantia
Els productes de Schneider Electric estan coberts per una garantia limitada. Els termes específics i la durada de la garantia del vostre Zelio Logic Kit (SR3PACK2FU) es proporcionen amb la documentació del producte en el moment de la compra. Conserveu el comprovant de compra. Per obtenir informació detallada sobre la garantia, inclosos els termes, les condicions i com fer una reclamació, consulteu la targeta de garantia inclosa a l'embalatge del producte o visiteu el lloc web oficial de Schneider Electric. weblloc.
Suport i Contacte
Per a assistència tècnica, consultes sobre productes o suport, poseu-vos en contacte directament amb Schneider Electric a través dels seus canals oficials:
- Weblloc: Visita el lloc web oficial de Schneider Electric weblloc web per a documentació del producte, preguntes freqüents, descàrregues de programari i informació de contacte.
- Atenció al client: Consulteu les dades de contacte que es proporcionen a la pàgina de Schneider Electric. weblloc per a la vostra regió.
Quan contacteu amb el servei d'assistència, tingueu a punt el número de model del vostre producte (SR3PACK2FU o SR3B261FU) i tots els missatges d'error rellevants.
