DB DRIVE E7 3X 3-Way Electronic Crossover Instruction Manual

1. Producte acabatview

The DB DRIVE E7 3X is a 3-Way Active Electronic Crossover designed to optimize audio signal distribution in a car audio system. It features 2 stereo inputs with parallel input options and 3 stereo outputs, providing precise control over frequency ranges for different speakers.

Característiques principals:

Front & Rear High-Pass Crossover: -18dB Octave, Variable Frequency 35 - 45Hz.
Sub Low Pass Crossover: -18dB Octave, Variable Frequency 45 - 250Hz.
Bass Boost: Variable to +/- 18dB @ 40 to 120Hz.
2 Stereo Inputs with Parallel Input Options.
3 Stereo Outputs.
Remote Bass Control included.

2. Configuració i instal·lació

Before beginning installation, ensure all audio components are powered off and disconnected from the vehicle's battery. Proper installation is crucial for optimal performance and safety. It is recommended to have this unit installed by a professional car audio technician.

Què hi ha a la caixa:

DB DRIVE E7 3X Crossover Unit
Comandament de baix
Manual d'instruccions (aquest document)

Passos d'instal·lació:

Muntatge: Choose a secure, dry location for the crossover unit, away from direct heat or moisture. Ensure adequate ventilation.
Connexió d'alimentació: Connect the unit to a stable 12V DC power source (typically the vehicle's battery) with an inline fuse. Ensure proper grounding to the vehicle chassis.
Encès remot: Connect the remote turn-on wire from your head unit or amplifier to the crossover's remote input.
Entrada d'àudio: Connect the audio output from your head unit to the crossover's stereo inputs. The unit supports parallel input options.
Sortida d'àudio: Connect the crossover's stereo outputs to the appropriate amplifiers for your front, rear, and subwoofer speakers.
Control remot dels baixos: Connect the remote bass control to the designated port on the crossover unit.
Engegada inicial: After all connections are made and verified, reconnect the vehicle's battery and power on your audio system.

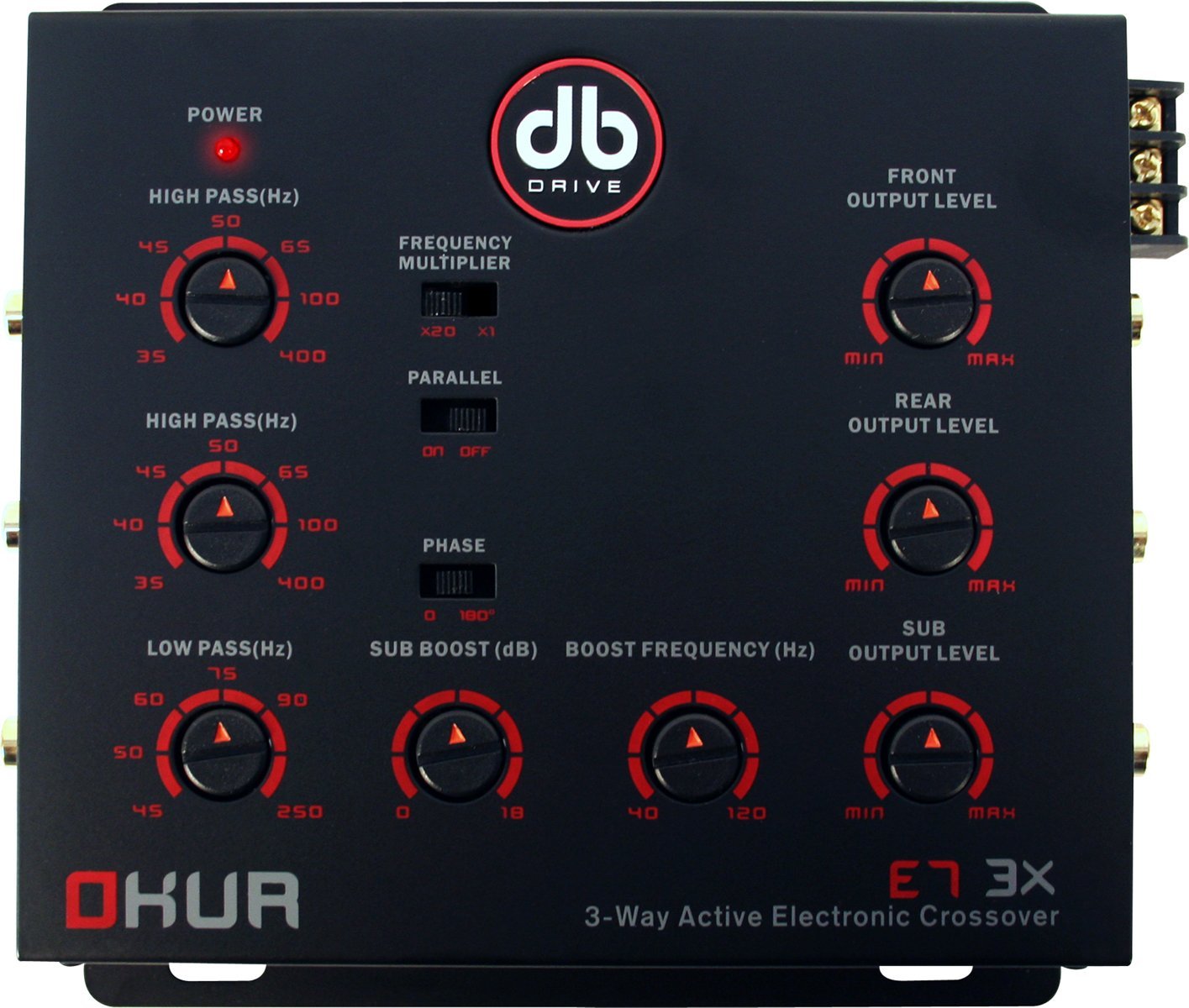

DB DRIVE E7 3X 3-Way Electronic Crossover unit with various input and output ports visible.

Figure 2.1: DB DRIVE E7 3X Electronic Crossover unit. This image shows the compact design and the various connection points for power, audio inputs, and audio outputs, along with control knobs.

3. Instruccions de funcionament

The E7 3X crossover allows for precise tuning of your audio system to achieve optimal sound quality and speaker protection. Adjustments should be made incrementally and with careful listening.

Crossover Frequency Adjustment:

Front & Rear High-Pass: Use the dedicated knobs to set the high-pass frequency for your front and rear speakers. This filters out low frequencies, preventing distortion and protecting smaller speakers. The variable range is 35 - 45Hz with an -18dB/octave slope.
Subpass baix: Adjust the low-pass frequency for your subwoofer output. This ensures only low frequencies are sent to the subwoofer, maximizing bass performance. The variable range is 45 - 250Hz with an -18dB/octave slope.

Control d'augment dels baixos:

The E7 3X includes a variable bass boost feature. Use the dedicated knob on the unit or the remote bass control to adjust the bass level. The bass boost is variable up to +/- 18dB at a frequency range of 40 to 120Hz. Adjust this setting to your personal preference, being mindful of potential distortion at extreme levels.

4. Manteniment

The DB DRIVE E7 3X Electronic Crossover is designed for reliable operation with minimal maintenance. Follow these guidelines to ensure its longevity:

Neteja: Periodically wipe the unit with a soft, dry cloth to remove dust. Avoid using harsh chemicals or abrasive cleaners.
Connexions: De tant en tant, comproveu totes les connexions del cablejat per assegurar-vos que estiguin ben fixades i sense corrosió. Les connexions soltes poden provocar un rendiment deficient o danys.
Medi ambient: Ensure the unit remains in a dry, well-ventilated area. Avoid exposing it to extreme temperatures or direct sunlight.

5. Solució De Problemes

If you experience issues with your E7 3X crossover, refer to the following common problems and solutions:

Problema	Causa possible	Solució
Sense alimentació / La unitat no s'encén	Fusible cremat Connexió d'alimentació o de terra fluixa El cable d'encesa remota no està connectat o està defectuós	Check and replace the inline fuse if blown. Verifiqueu que totes les connexions d'alimentació i de terra estiguin ben fixades. Ensure the remote turn-on wire is properly connected and receiving a signal from the head unit.
Sense sortida d'àudio	Loose RCA connections Incorrect input/output selection Ampproblemes de lifier	Check all RCA cables for secure connection at both the crossover and ampaixecadors. Assegureu-vos que la font d'entrada correcta estigui seleccionada a la unitat principal. Verifiqueu que el vostre ampEls amplificadors estan encesos i funcionen correctament.
So distorsionat	Gain levels set too high Crossover frequencies set incorrectly Over-boosting bass	Reduce gain levels on the crossover and/or ampaixecadors. Adjust high-pass and low-pass frequencies to suit your speakers and subwoofers. Lower the bass boost level.

6. Especificacions

Below are the technical specifications for the DB DRIVE E7 3X 3-Way Electronic Crossover:

Número de model de l'article: E7 3X
Pes de l'article: 1.81 lliures
Dimensions del producte: 6.62 x 5.5 x 1.75 polzades
Pes d'enviament: 2.7 lliures
Front & Rear High-Pass Crossover: -18dB Octave, Variable Frequency 35 - 45Hz
Sub Low Pass Crossover: -18dB Octave, Variable Frequency 45 - 250Hz
Intensificació dels sons més greus: Variable to +/- 18dB @ 40 to 120Hz
ASIN: B004M4OP3S
Data de primera disponibilitat: 4 de febrer de 2011

7. Garantia i Suport

Informació de la garantia:

For detailed warranty information regarding your DB DRIVE E7 3X Electronic Crossover, please refer to the warranty card included with your product or visit the official DB DRIVE weblloc web. Els termes i condicions de la garantia poden variar segons la regió i el distribuïdor.

Atenció al client:

If you require technical assistance, have questions about installation, or need further support, please contact DB DRIVE customer service. Contact information can typically be found on the manufacturer's weblloc web o a l'embalatge del producte.
