Manual d'usuari del sistema estèreo Dual MP 301 Mini

1. Introducció

Gràcies per la compraasinel sistema estèreo mini Dual MP 301. Aquest versàtil sistema d'àudio combina tecnologies d'àudio modernes i clàssiques, cosa que us permet gaudir de música de diverses fonts, com ara CD, discos de vinil, cintes de casset, MP3 files via USB/SD i ràdio. Aquest manual proporciona informació essencial per al funcionament segur i eficient del dispositiu. Llegiu-lo atentament abans d'utilitzar-lo i conserveu-lo per a futures consultes.

2. Instruccions de seguretat

• Assegureu-vos que la font d'alimentació voltage coincideix amb l'etiqueta de classificació de la unitat.
• No exposeu la unitat a la pluja ni a la humitat per evitar incendis o descàrregues elèctriques.
• No bloquegeu les obertures de ventilació. Mantingueu un espai suficient al voltant de la unitat per a un flux d'aire adequat.
• Eviteu col·locar la unitat a prop de fonts de calor o sota la llum solar directa.
• No obriu la c.asing. Demaneu totes les tasques de manteniment a personal qualificat.
• Desendolleu la unitat durant les tempestes llamps o quan no l'utilitzeu durant llargs períodes.

3. Contingut del paquet

Verifiqueu que tots els elements siguin presents al paquet:

• Unitat principal (Dual MP 301)
• Antena FM
• 2 altaveus (amb cables)
• Comandament a distància (piles no incloses)
• Manual d'usuari

4. Producte acabatview

4.1. Davant View del Sistema

Aquesta imatge mostra el sistema estèreo Dual MP 301 Mini complet, incloent-hi la unitat central i dos altaveus externs. La unitat central inclou un panell de control, una pantalla, un canviador de CD, una platina de cassets doble i ranures frontals per a targetes USB/SD. Els altaveus són bidireccionals, dissenyats per oferir una sortida d'àudio equilibrada.

4.2. Tauler de control i pantalla

Aquest primer pla mostra el panell de control principal del Dual MP 301. Compta amb una pantalla LCD, diversos botons de funció (per exemple, CD/USB, Cinta, Sintonitzador/Banda, Phono), un botó de volum i controls de navegació. La pantalla proporciona informació sobre el mode, la pista, l'emissora i l'hora actuals.

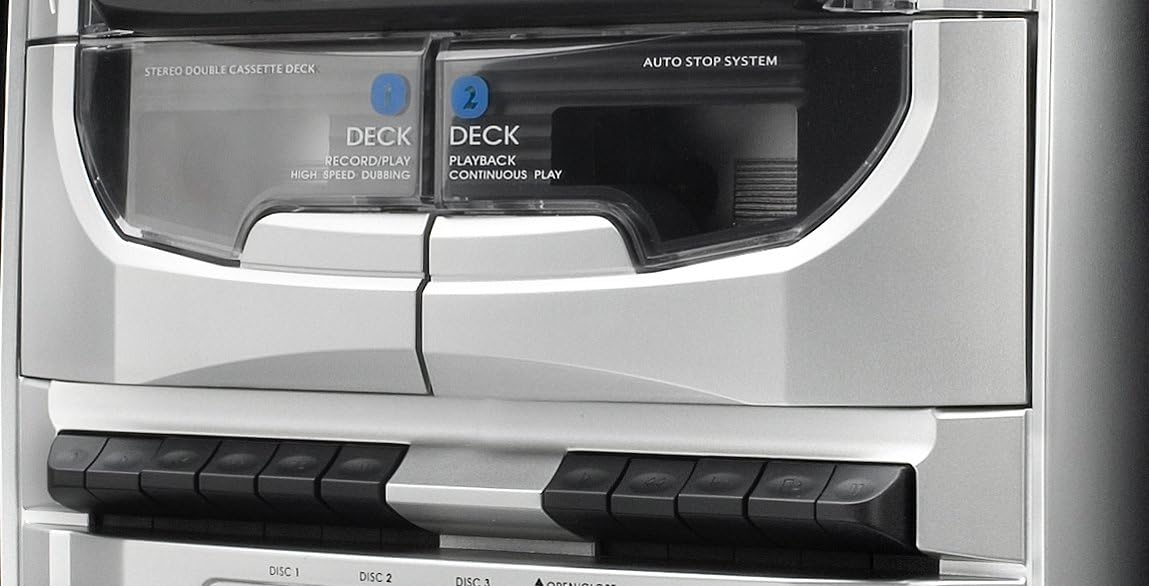

4.3. Reproductor de cassets doble

Aquesta imatge destaca la platina de casset mecànica dual. La platina 1 és per a gravació/reproducció i doblatge d'alta velocitat, mentre que la platina 2 és per a reproducció i reproducció contínua. El "sistema d'aturada automàtica" garanteix la protecció de la cinta. Sota les platines hi ha els botons de control per a les operacions de casset.

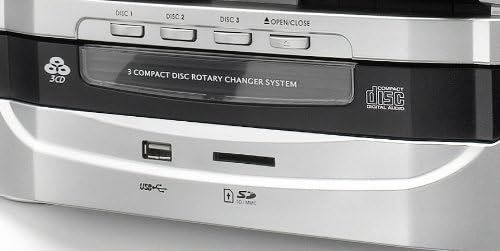

4.4. Canviador de CD i ports USB/SD

Un detallat view del sistema de canviador rotatiu de 3 discs compactes, que permet carregar diversos CD. Sota la safata de CD, el panell frontal inclou un port USB i una ranura per a targetes SD/MMC per reproduir MP3 files i enregistrament d'àudio.

4.5. Control remot

Aquesta imatge mostra el comandament a distància del Dual MP 301. Proporciona un accés còmode a totes les funcions principals, com ara l'encesa, la selecció de font, el volum, els controls de reproducció, la sintonització de la ràdio i funcions especials com l'equalitzador i el temporitzador de son.

5. Configuració

5.1. Connexió dels altaveus

1. Localitzeu els terminals d'altaveu a la part posterior de la unitat principal.
2. Connecteu els cables de l'altaveu esquerre als terminals 'L' i de l'altaveu dret als terminals 'R'. Assegureu-vos de la polaritat correcta (positiu a positiu, negatiu a negatiu).

5.2. Connexió de l'antena FM

1. Connecteu l'antena FM subministrada al port de connexió d'antena de 75 ohms a la part posterior de la unitat.
2. Esteneu l'antena completament i col·loqueu-la per a una recepció òptima.

5.3. Connexió d'alimentació

1. Assegureu-vos que totes les connexions siguin segures.
2. Connecteu el cable d'alimentació a una presa de corrent adequada.

6. Funcionament

6.1. Engegada/Apagada i Selecció de Mode

• Premeu el botó EN ESPERA botó de la unitat o del comandament a distància per encendre o apagar-la.
• Utilitza el FUNCIÓ o botons de font (per exemple, CD / USB, CINTA, SINTONIZADOR/BANDA, FONO) per seleccionar la font d'àudio desitjada.

6.2. Funcionament del reproductor de CD

1. Premeu el botó OBRIR/TANCAR botó per obrir la safata de CD.
2. Col·loqueu fins a tres CD a les safates de disc respectives (DISC 1, DISC 2, DISC 3).
3. Premeu OBRIR/TANCAR de nou per tancar la safata.
4. Seleccioneu CD mode. El sistema detectarà i reproduirà automàticament el primer CD.
5. Ús SALTA DEL DISC per canviar entre els CD carregats.
6. Ús REPRODUCCIÓ/PAUSA, STOP, SALTAR Amunt/Avall per al control de reproducció.
7. El sistema admet els formats CD, CD-R/RW i CD MP3.

6.3. Funcionament del reproductor de casset

1. Premeu el botó CINTA botó per seleccionar el mode de casset.
2. Obriu la porta de la platina de casset prement el botó OBERT botó.
3. Inseriu una cinta de casset a la platina 1 (gravació/reproducció) o a la platina 2 (reproducció).
4. Feu servir els controls de reproducció (Reproduir, Aturar, Avançar ràpidament, Rebobinar) que es troben sota els platins.
5. Per gravar, assegureu-vos que hi ha una cinta verge a la platina 1, seleccioneu la font desitjada (ràdio, CD, USB/SD, Phono) i premeu el botó REGISTRAR botó a la coberta 1.
6. Per a un doblatge a alta velocitat, inseriu la cinta font a la platina 2 i una cinta verge a la platina 1 i, a continuació, seguiu les instruccions de doblatge del manual complet.

6.4. Funcionament de la plataforma giratòria

1. Aixequeu la coberta del plat giratori.
2. Col·loca un disc de vinil al plat.
3. Seleccioneu la velocitat adequada (33, 45 o 78 RPM) amb el selector de velocitat.
4. Moveu el braç de lectura a la posició desitjada del disc. El tocadiscos s'engegarà automàticament (funció d'aturada automàtica).
5. Al final del disc, el tocadiscos s'aturarà automàticament.

6.5. Operació de ràdio

1. Premeu el botó SINTONIZADOR/BANDA per seleccionar la ràdio FM o MW.
2. Utilitza el TUNING +/- botons per sintonitzar manualment una emissora o manteniu premuts per a l'escaneig automàtic.
3. Per desar una emissora, premeu MEMÒRIA, després utilitza PRE-UP/DN per seleccionar un número preestablert i premeu MEMÒRIA de nou per confirmar.
4. La funció RDS proporciona informació de l'emissora quan està disponible.

6.6. Reproducció i gravació USB/SD

• Inseriu una unitat flash USB o una targeta SD/MMC a la ranura corresponent.
• Seleccioneu USB or SD mode. El sistema reproduirà automàticament fitxers MP3 compatibles files.
• Per gravar des de vinil, casset o CD a USB/SD, seleccioneu la font i premeu el botó REC botó mentre esteu en mode USB/SD.

6.7. Funcions de rellotge i alarma

• La pantalla LCD mostra l'hora actual. Consulteu el manual complet per obtenir instruccions detallades sobre com configurar el rellotge.
• Les funcions integrades d'alarma i temporitzador permeten configurar el sistema perquè s'encengui a una hora específica, per exempleampés a dir, per despertar-se amb música de la ràdio o un CD.

6.8. Ús d'auriculars

• Connecteu uns auriculars de 3.5 mm a la presa d'auriculars del panell frontal per escoltar música en privat.
• Ajusteu el volum a un nivell còmode.

7. Manteniment

• Neteja: Feu servir un drap suau i sec per netejar la unitat. No utilitzeu netejadors líquids ni aerosols.
• Pols: Netegeu regularment la pols de les zones del tocadiscos i la platina de casset per evitar acumulacions que podrien afectar el rendiment.
• Lent de CD: Feu servir un netejador de lents de CD especialitzat si teniu problemes de reproducció.
• stylus: Manipuleu la agulla del tocadiscos amb cura. Substituïu-la si està desgastada per evitar danys als discos.

8. Solució De Problemes

• Sense energia: Comproveu si el cable d'alimentació està ben connectat i si la presa de corrent funciona.
• Sense so: Assegureu-vos que els altaveus estiguin connectats correctament, que el volum estigui alt i que la font correcta estigui seleccionada. Comproveu la connexió dels auriculars si escau.
• CD/Casset/Vinil no es reprodueix: Assegureu-vos que el suport estigui inserit correctament i que estigui net. Per al vinil, comproveu l'estat de l'agulla i la col·locació del braç.
• Mala recepció de ràdio: Ajusteu la posició de l'antena FM. Comproveu si hi ha interferències locals.
• El control remot no funciona: Comproveu la polaritat de les piles i substituïu-les si cal. Assegureu-vos que no hi hagi obstacles entre el comandament a distància i el sensor de la unitat.

9. Especificacions
