1. Introducció i finalview
The Patton PUF1810C-BM 18-Inch High Velocity Fan is engineered to provide powerful and efficient air movement in various environments. Its robust design and multiple speed settings make it suitable for cooling, ventilation, and drying tasks in spaces such as homes, garages, and workshops. This manual provides essential information for the safe and effective use of your fan.
Figura 1: The Patton 18-Inch High Velocity Fan, designed for powerful air movement in various environments.
2. Instruccions de seguretat importants
Read all instructions before using this fan. Failure to follow these instructions may result in electric shock, fire, or injury.
- Desendolleu sempre el ventilador abans de netejar-lo, fer-ne el manteniment o traslladar-lo.
- No feu funcionar el ventilador amb un cable o endoll danyats. Si el cable està danyat, l'ha de substituir el fabricant o un agent de servei qualificat.
- Keep fingers and other objects away from the fan blades and moving parts during operation.
- Assegureu-vos que el ventilador estigui col·locat sobre una superfície estable i anivellada per evitar que bolqui.
- Do not use the fan near water or in wet locations.
- No passeu el cable d'alimentació sota una catifa ni el cobriu amb catifes, corredors o revestiments similars. Col·loqueu el cable lluny de les zones de trànsit on no s'ensopegui.
- Aquest ventilador és només per a ús interior. No l'utilitzeu a l'aire lliure.
3. Configuració
The Patton PUF1810C-BM fan comes fully assembled and ready for use. No assembly is required.
- Desembalatge: Traieu amb cura el ventilador del seu embalatge. Conserveu l'embalatge per a futurs emmagatzematges o transports.
- Col·locació: Place the fan on a firm, level surface where it will not tip over. Ensure there is adequate space around the fan for optimal airflow and to prevent obstruction of the intake and exhaust.
- Connexió d'alimentació: Plug the fan into a standard 120V AC electrical outlet. Ensure the outlet is easily accessible.
4. Instruccions de funcionament
The fan features a rotary control knob for power and speed selection, and a tilt-adjustable head for directing airflow.
- Selecció d'encesa/velocitat: Locate the rotary control knob on the fan. Turn the knob clockwise to select your desired speed setting:
- Configuració 1: Baixa velocitat per a una circulació suau de l'aire.
- Configuració 2: Velocitat mitjana per a un flux d'aire moderat.
- Configuració 3: High speed for maximum air velocity.
- Apagar: Turn the rotary control knob counter-clockwise until it clicks into the "OFF" position.
- Ajust de la direcció del flux d'aire: The fan head can be tilted to direct air upwards, downwards, or straight ahead. Gently grasp the fan housing and tilt it to the desired angle. The fan will hold its position.
Figura 2: Illustration of the fan's air intake, demonstrating how it draws air from the surrounding area.
Figura 3: Illustration of the fan's powerful air exhaust, indicating the direction of airflow.

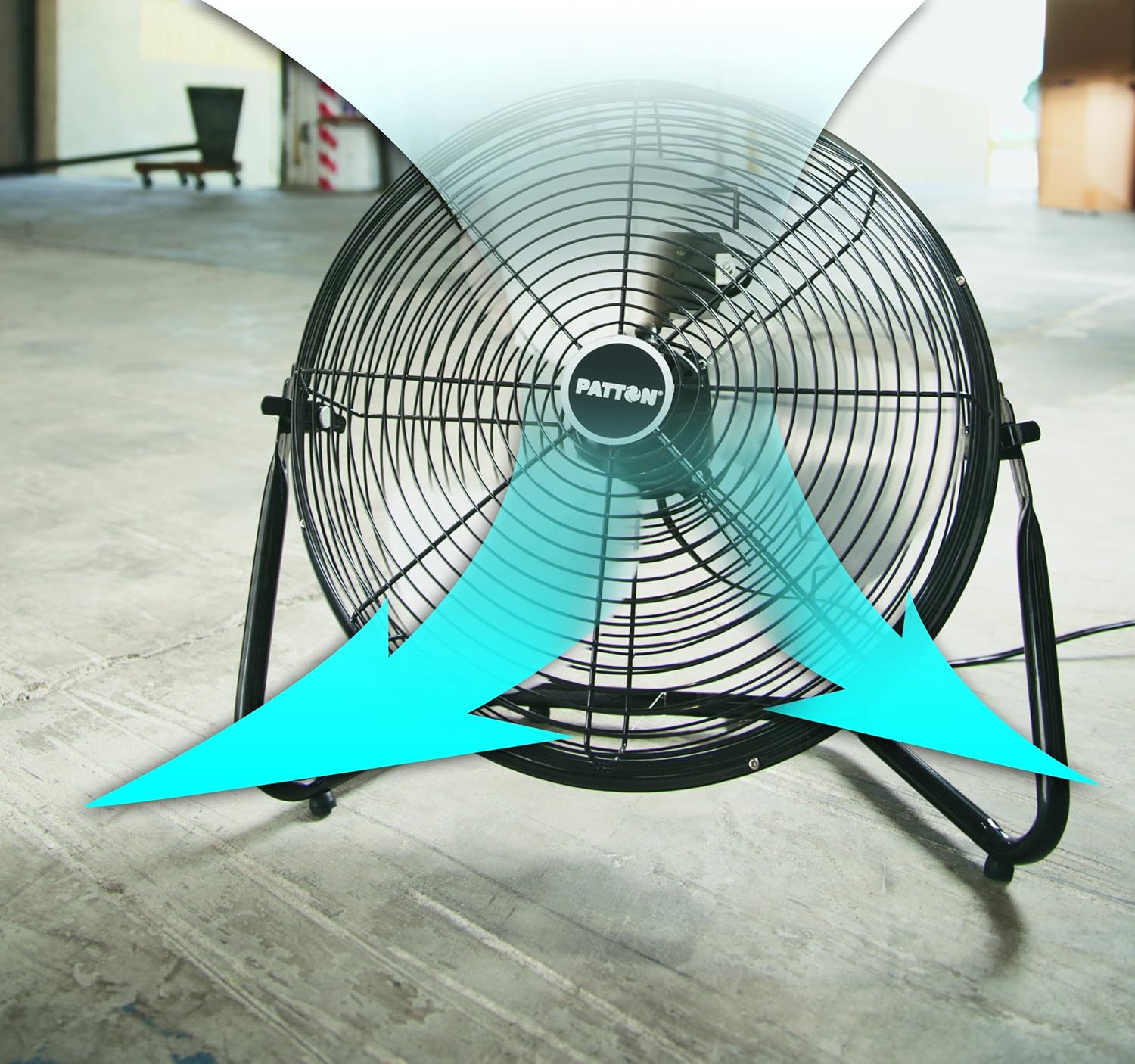

Figura 4: Illustration demonstrating the fan's ability to circulate air effectively throughout a space.
5. Manteniment
Una neteja regular ajudarà a mantenir el rendiment del ventilador i a allargar-ne la vida útil.
- Neteja del ventilador:
- Desconnecteu sempre el ventilador abans de netejar-lo.
- Utilitzeu un suau, damp drap per netejar les superfícies exteriors del ventilador. No utilitzeu productes de neteja abrasius ni dissolvents.
- To clean between the grille openings, use a pipe cleaner, flexible dust wand, or vacuum cleaner with a brush attachment to remove dust and debris.
- No submergiu el ventilador a l'aigua ni deixeu que l'aigua degoti a la carcassa del motor.
- Emmagatzematge: Quan no l'utilitzeu, guardeu el ventilador en un lloc fresc i sec. Es recomana guardar-lo en el seu embalatge original per protegir-lo de la pols i els danys.
6. Solució De Problemes
Si el ventilador no funciona correctament, consulteu la guia de resolució de problemes següent:
| Problema | Causa possible | Solució |
|---|---|---|
| El ventilador no funciona. | Sense energia a la unitat. | Ensure the fan is plugged into a live electrical outlet. Check the circuit breaker or fuse. |
| Flux d'aire reduït. | Dust or debris on fan blades/grille. | Unplug the fan and clean the blades and grilles as described in the Maintenance section. |
| El ventilador fa soroll. | Loose parts or debris inside. | Unplug the fan and inspect for any loose components or foreign objects. If the noise persists, discontinue use and contact customer support. |
7. Especificacions
| Característica | Detall |
|---|---|
| Nom del model | PUF1810C-BM |
| Marca | HOLMES |
| Mida | 18 polzades |
| Color | Negre |
| Font d'alimentació | Elèctric amb cable |
| Wattage | 150 watts |
| Voltage | 120 Volts |
| Nombre de velocitats | 3 |
| Dimensions del producte | 7.2 "P x 20.86" W x 20.86" H |
| Pes de l'article | 11.5 lliures |
| Mètode de control | Perilla rotativa |
| Ús interior/exterior | Interior |
| Característica especial | High Velocity, Tilt Adjustable Head |
8. Garantia i Suport
This Patton PUF1810C-BM 18-Inch High Velocity Fan comes with a Garantia limitada d'3 any from the manufacturer. Please refer to the warranty card included with your product for full details on coverage and terms.
For technical support, troubleshooting assistance beyond this manual, or warranty claims, please contact HOLMES customer service. Contact information can typically be found on the product packaging or the official HOLMES weblloc.
