1. Producte acabatview
El raccord de canonada NIBCO 5807 de colze de 90 graus està construït amb acrilonitril butadiè estirè (ABS) i està dissenyat per al seu ús en sistemes de desguàs, desguassos i ventilació (DWV). Aquest raccord té connexions de cub, que li permeten lliscar sobre els extrems de les canonades mascle. La seva funció principal és canviar la direcció del flux entre dues canonades en un angle de 90 graus.
Les característiques principals d'aquest colze ABS NIBCO inclouen:
- Colze de 90 graus: Per connectar dues canonades o accessoris en angle.
- Final del centre: Dissenyat per connectar-se a canonades o accessoris mascle sense rosca.
- Material ABS-DWV: Proporciona resistència química i a la corrosió, funciona en un ampli rang de temperatures i és lleuger per a un muntatge ràpid.
- Acabat interior llis: Redueix la fricció i inhibeix l'acumulació de material, garantint un flux superior.
- Qualitat certificada: Compleix les especificacions ASTM D2661 i D3311 per a l'assegurament de la qualitat.
Figura 1: Colze NIBCO de 90 graus en ABS, d'1-1/2 polzades, dissenyat per a canvis eficients de direcció del flux en sistemes DWV.
Vídeo 1: Producte acabatview Vídeo. Aquest vídeo ofereix una introducció visual al colze ABS de 90 graus NIBCO, destacant les seves característiques i la seva construcció amb material ABS resistent, el seu interior llis i els extrems del connector per facilitar la connexió.
2. Instal·lació i ús
El colze ABS de 90 graus NIBCO està pensat per al seu ús en sistemes sanitaris de desguàs, residus i ventilació (DWV) residencials i comercials sense pressió. El material ABS és resistent a la majoria de productes químics domèstics i a molts líquids industrials corrosius, i funciona bé en un ampli rang de temperatures. La seva lleugeresa simplifica la instal·lació tant per sobre com per sota terra.
Pautes d'instal·lació:
- Assegureu-vos que tots els extrems de les canonades estiguin nets i sense rebaves abans del muntatge.
- Apliqueu un ciment solvent ABS adequat tant a l'extrem del tub com al cub del raccord.
- Introduïu el tub completament al connector de la connexió amb un quart de volta per assegurar una distribució uniforme del ciment.
- Subjecteu la junta fermament durant aproximadament 30 segons per permetre l'enduriment inicial.
- Espereu un temps de curació adequat abans de provar el sistema, segons les instruccions del fabricant del ciment solvent.
- L'ABS es pot connectar a altres materials com l'acer, el coure o la fosa mitjançant accessoris de transició adequats.
Figura 2: Comprensió del dimensionament de les canonades. Aquest diagrama il·lustra els conceptes de mida nominal de la canonada (NPS), diàmetre exterior (OD), diàmetre interior (ID) i gruix de la paret, que són crucials per a la selecció adequada d'un ajust.

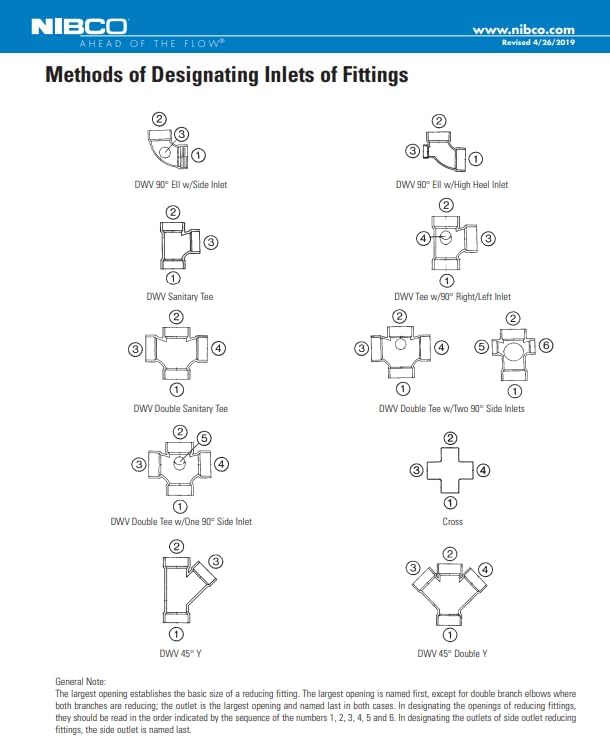

Figura 3: Mètodes per designar les entrades dels accessoris. Aquesta imatge proporciona un exemple visual.ampfitxers i explicacions per a diverses configuracions de raccords DWV, que ajuden en el disseny i muntatge correctes del sistema.
Figura 4: Taula d'accessoris NIBCO ABS i PVC-DWV. Aquesta taula detalla diversos tipus de colze, inclòs el colze de 90 graus eix x eix, amb mides nominals i pesos aproximats per a materials ABS i PVC.
Figura 5: Especificacions del colze de ventilació de 90° (eix x eix). Una taula detallada que proporciona les mides nominals, els pesos nets aproximats per a l'ABS i el PVC, i la dimensió crítica 'A' en polzades per al colze de ventilació de 90 graus.
3. Principis de funcionament
El colze ABS de 90 graus NIBCO és un component passiu dins d'un sistema de fontaneria. El seu funcionament es basa en el seu angle fix de 90 graus, que redirigeix el flux de gasos residuals, de drenatge o de ventilació dins del sistema DWV. Un cop instal·lat i segellat correctament, proporciona un canvi de direcció permanent i sense fuites sense requerir cap interacció activa de l'usuari ni alimentació.
4. Manteniment
A causa de la naturalesa duradora del material ABS i la funció estàtica del colze, cal un manteniment mínim. Es recomana una inspecció regular del sistema de fontaneria per detectar qualsevol signe de fuites o danys al voltant de la connexió. Si es detecta una fuita, pot ser necessari tornar a cimentar la junta o substituir la connexió. Eviteu exposar la connexió a productes químics no compatibles amb l'ABS, ja que això podria comprometre la seva integritat.
5. Solució De Problemes
La majoria dels problemes relacionats amb els accessoris de canonades provenen d'una instal·lació incorrecta. Els escenaris habituals de resolució de problemes inclouen:
- Fuites a la junta: Això normalment indica una aplicació insuficient de ciment solvent, una inserció incorrecta de la canonada o un temps de curat inadequat. Pot ser que calgui tallar i tornar a instal·lar la junta.
- Flux restringit: Tot i que és estrany en el cas del colze en si, es poden produir obstruccions al sistema. Assegureu-vos de la mida i la inclinació correctes de la canonada durant la instal·lació per evitar l'acumulació de residus.
- Esquerdes o danys: L'impacte físic o l'exposició a productes químics incompatibles poden causar danys. Cal substituir l'accessori si està esquerdat o compromès.
Per a problemes persistents, consulteu un professional de la fontaneria qualificat.
6. Especificacions del producte
| Atribut | Detall |
|---|---|
| Mida | 1-1/2 polzades |
| Material | Acrilonitril butadiè estirè (ABS) |
| Marca | NIBCO |
| Color | Negre |
| Dimensions de l'article L x W x H | 3.59 x 2.26 x 3.59 polzades |
| Tipus de connector | Hub |
| Acabat exterior | ABS DWV |
| Tipus de fil | NPT (Nota: Aquest accessori utilitza connexions de cub, no rosques per a la connexió primària) |
| Nombre de peces | 1 |
| Número d'identificació comercial global (GTIN) | 00039923196521 |
| Fabricant | NIBCO INC. |
| UPC | 039923196521 |
| Número de part | I05530H |
| Pes de l'article | 2.08 unces |
| Dimensions del producte | 3.59 x 2.26 x 3.59 polzades |
| Número de model de l'article | U47073512 |
| Forma | Colze de 90 graus |
| Quantitat de paquet d'articles | 1 |
| Sistema de mesura | polzada |
| Certificació | ASTM D2661 i D3311, ASTM D2665, ASTM D3965, CSA B181.1, Certificació NSF Up, Estàndard NSF/ANSI 14, Homologació UL 94v-0 |
7. Informació de la garantia
NIBCO INC. garanteix que cada accessori de plàstic de fontaneria NIBCO® (incloses les vàlvules de fontaneria) està lliure de defectes de material i fabricació en condicions d'ús i servei normals durant un període de cinc (5) anys a partir de la data de compra.
8. Suport i contacte
Per obtenir més assistència, informació sobre productes o consultes, visiteu el lloc web oficial de NIBCO. weblloc web o poseu-vos en contacte amb el seu servei d'atenció al client. Podeu trobar més informació sobre l'àmplia gamma de productes de control de cabal de NIBCO per als mercats residencials, comercials, industrials i de reg a tot el món.
Figura 6: Família de marques NIBCO. NIBCO ofereix una àmplia gamma de productes de control de flux per a diverses aplicacions.
Oficial de NIBCO Weblloc: www.nibco.com
Botiga NIBCO d'Amazon: Visita la botiga NIBCO a Amazon
