1. Informació important de seguretat
Please read and understand this entire manual before attempting to assemble, operate, or install the product. Failure to follow these instructions may result in electric shock, fire, or serious personal injury.
- Desconnecteu sempre l'alimentació a l'interruptor principal abans de la instal·lació o el manteniment.
- This product is designed for indoor, dry location use only. It is CSA UL Listed Dry.
- Tot el cablejat ha de complir amb els codis elèctrics nacionals i locals. Si no esteu familiaritzat amb el cablejat, consulteu un electricista qualificat.
- Ensure the installation site can support the weight of the fan.
- Advertència de la proposta 65: Aquest producte pot contenir substàncies químiques conegudes per l'estat de Califòrnia per causar càncer, defectes de naixement o altres danys reproductius.
2. Configuració i instal·lació
This section provides general guidelines for installing your Kichler Ferron ceiling fan. Specific steps may vary; always refer to the detailed diagrams provided in the physical manual for precise instructions.
2.1 Components anteriorsview
Familiarize yourself with all parts before beginning installation. Ensure all components are present and undamaged.
Image 1: Kichler Ferron 60-inch ceiling fan, showcasing its minimalist design and Oil Brushed Bronze finish with matching blades.
2.2 Muntatge del ventilador
The fan is designed for ceiling mount installation. It includes a 6-inch downrod with a 1-inch outer diameter. The fan is compatible with ceilings up to a 30-degree angle or 7/12 pitch. A 78-inch lead wire is provided for installations with taller ceilings.
Image 2: Detail of the fan blade attachment to the motor housing, highlighting the Oil Brushed Bronze finish.
2.3 Connexió elèctrica
Connect the fan's electrical wiring to your household wiring. Ensure all connections are secure and properly insulated. This fan operates on 120 Volts.
3. Instruccions de funcionament
The Kichler Ferron ceiling fan features a DC motor for energy-efficient operation and is controlled by the CoolTouch DC Control System.
3.1 Funcionament del control remot
The fan is operated via the included remote control. The CoolTouch DC Control System offers 6 fan speeds and allows you to turn the motor on and off. Please note that this specific model does not include lighting output.
- Botó d'encesa: Encén o apaga el ventilador.
- Control de velocitat: Adjusts the fan speed through 6 settings.
- Control de direcció: Changes the direction of blade rotation for seasonal use (forward for cooling, reverse for heat circulation).
3.2 Air Performance
The fan provides an airflow of 5236 cubic feet per minute (CFM) on high speed, with a power usage of 32 Watts (excluding lights). The airflow efficiency is 167 cubic feet per minute per Watt.

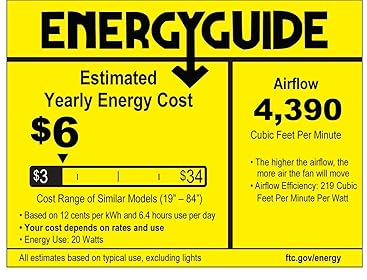

Image 3: Energy Guide label, providing estimated yearly energy cost and airflow information for similar ceiling fan models.
4. Manteniment
Un manteniment regular garanteix un rendiment òptim i allarga la vida útil del ventilador de sostre.
- Neteja: Per netejar el ventilador, netegeu-lo amb un drap suau iamp drap. No utilitzeu netejadors abrasius ni dissolvents, ja que poden danyar l'acabat.
- Inspecció de la fulla: Periodically check the fan blades for any dust buildup and clean as necessary.
- Comprovació d'estanquitat: Ensure all screws and connections remain tight. Over time, vibrations can cause them to loosen.
- Lubricació del motor: El motor de corrent continu està lubricat permanentment i no requereix lubricació addicional.
5. Solució De Problemes
If you experience issues with your Kichler Ferron ceiling fan, consult the following common troubleshooting steps.
- El ventilador no funciona:
- Comproveu que l'alimentació del ventilador estigui connectada a l'interruptor.
- Assegureu-vos que totes les connexions dels cables estiguin segures.
- Verify that the remote control batteries (2 AAA, included) are correctly installed and not depleted.
- Oscil·lació del ventilador:
- Assegureu-vos que tots els cargols de la fulla estiguin ben apretats.
- Check that the downrod and mounting bracket are securely fastened to the ceiling.
- Verify that the blades are installed correctly and are not bent or damaged.
- El control remot no respon:
- Substituïu les piles del comandament a distància.
- Assegureu-vos que no hi hagi obstacles entre el comandament a distància i el receptor del ventilador.
If problems persist after attempting these steps, please contact Kichler customer support or a qualified electrician.
6. Especificacions
| Marca | Kichler |
| Nom del model | 300160OBB |
| Mida | 60 polzades |
| Color | Bronze/Dark (Oil Brushed Bronze finish) |
| Disseny de ventilador elèctric | Ventilador del sostre |
| Font d'alimentació | Elèctric amb cable |
| Estil | Modern |
| Característica especial | CoolTouch DC Control System: 6-speeds, turns motor on and off |
| Usos recomanats | Circulació d'aire |
| Wattage | 31 watts |
| Capacitat de cabal d'aire | 6785 Cubic Feet Per Minute (Note: 5236 CFM on high speed as per feature bullets) |
| Voltage | 120 Volts |
| Tipus de canvi | CoolTouch 6 Speed DC Control System included |
| Pes de l'article | 16.7 lliures |
| Ús interior/exterior | Indoor (Dry Locations) |
| Especificació Met | Llistat UL |
| Mètode de control | Remot |
| Material | Metall |
| Bateries | Necessites 2 piles AAA (incloses) |
| UPC | 783927397513 |
7. Garantia i Suport
7.1 Informació de la garantia
This Kichler Ferron ceiling fan comes with a limited lifetime warranty. Please retain your proof of purchase for warranty claims. For full details regarding the warranty coverage, refer to the documentation included with your product or visit the official Kichler weblloc.
7.2 Atenció al client
For technical assistance, replacement parts, or any questions not covered in this manual, please contact Kichler customer service. Contact information can typically be found on the Kichler weblloc web o a l'embalatge del producte.
