Introducció
Aquest manual proporciona informació essencial per a la instal·lació, el funcionament i el manteniment adequats de la mànega de desguàs de la rentadora Frigidaire 134592700. Aquesta peça original de Frigidaire està dissenyada amb unes especificacions exactes per garantir un rendiment òptim de la rentadora. Llegiu atentament aquestes instruccions abans de procedir amb la instal·lació o l'ús.
Informació de seguretat
- Desconnecteu sempre l'alimentació de la rentadora abans d'intentar qualsevol instal·lació o manteniment.
- Utilitzeu l'equip de protecció individual adequat, inclosos guants i ulleres de seguretat, durant la instal·lació.
- Assegureu-vos que totes les connexions siguin segures i estanques per evitar fuites i possibles danys per aigua.
- Mantingueu els nens i les mascotes allunyats de la zona de treball durant la instal·lació.
Contingut del paquet
Verifiqueu que tots els components siguin presents abans de començar la instal·lació:
- 1 x Mànega de desguàs per a rentadora Frigidaire 134592700
- Mànega Clamps (la quantitat pot variar, normalment 2-4)
- Suport per a coixinet en U (per fixar la mànega en un tub de desguàs)
- Adaptador universal (per a diverses mides de canonades de desguàs)

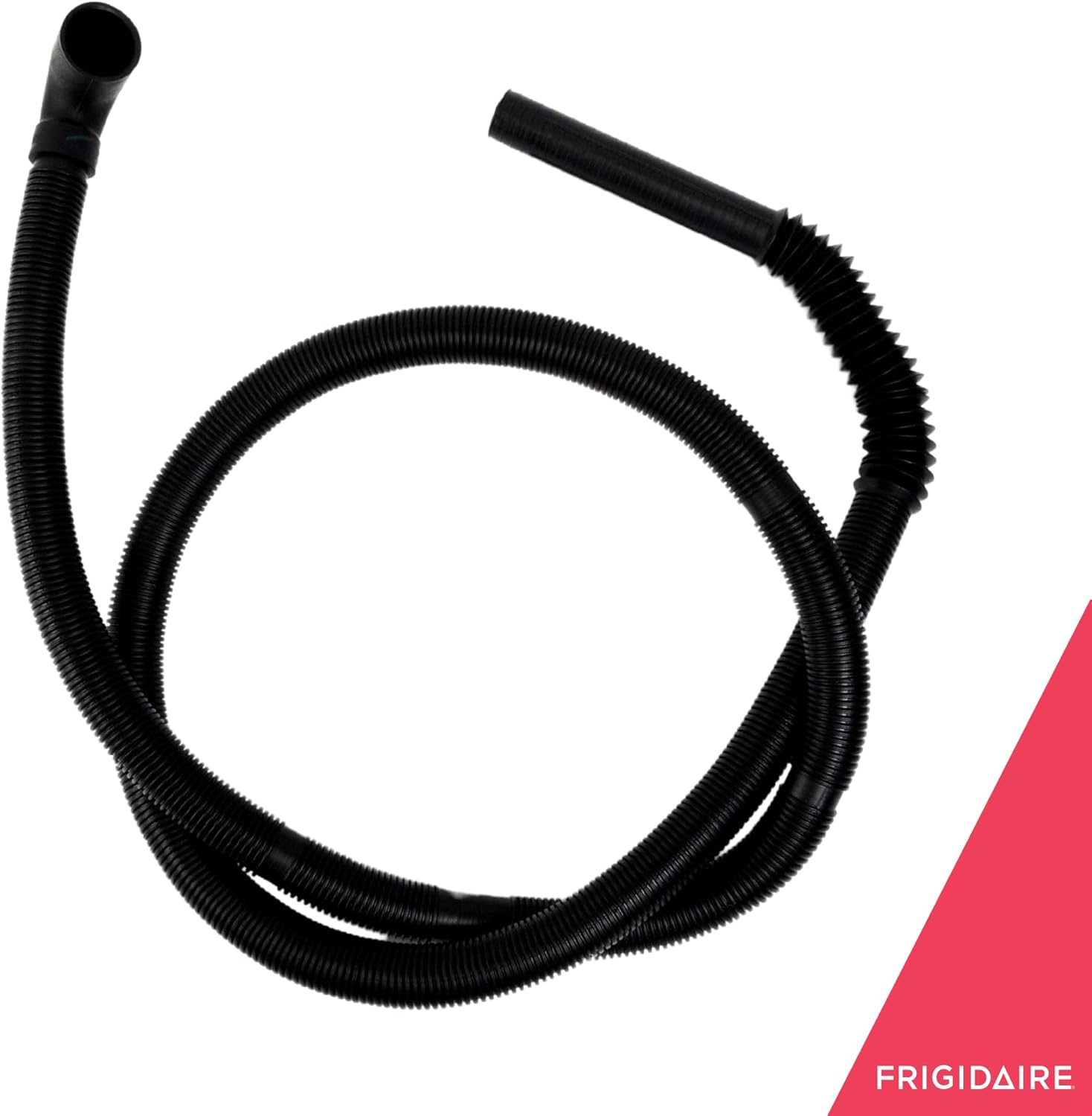

Imatge: Mànega de desguàs de la rentadora Frigidaire 134592700, enrotllada per a l'embalatge.
Compatibilitat
Aquesta mànega de desguàs és compatible amb una gamma de models de rentadores Frigidaire. És crucial verificar la compatibilitat amb el vostre electrodomèstic específic abans de la instal·lació. Consulteu el manual d'usuari del vostre electrodomèstic o l'etiqueta del número de model de la vostra rentadora.

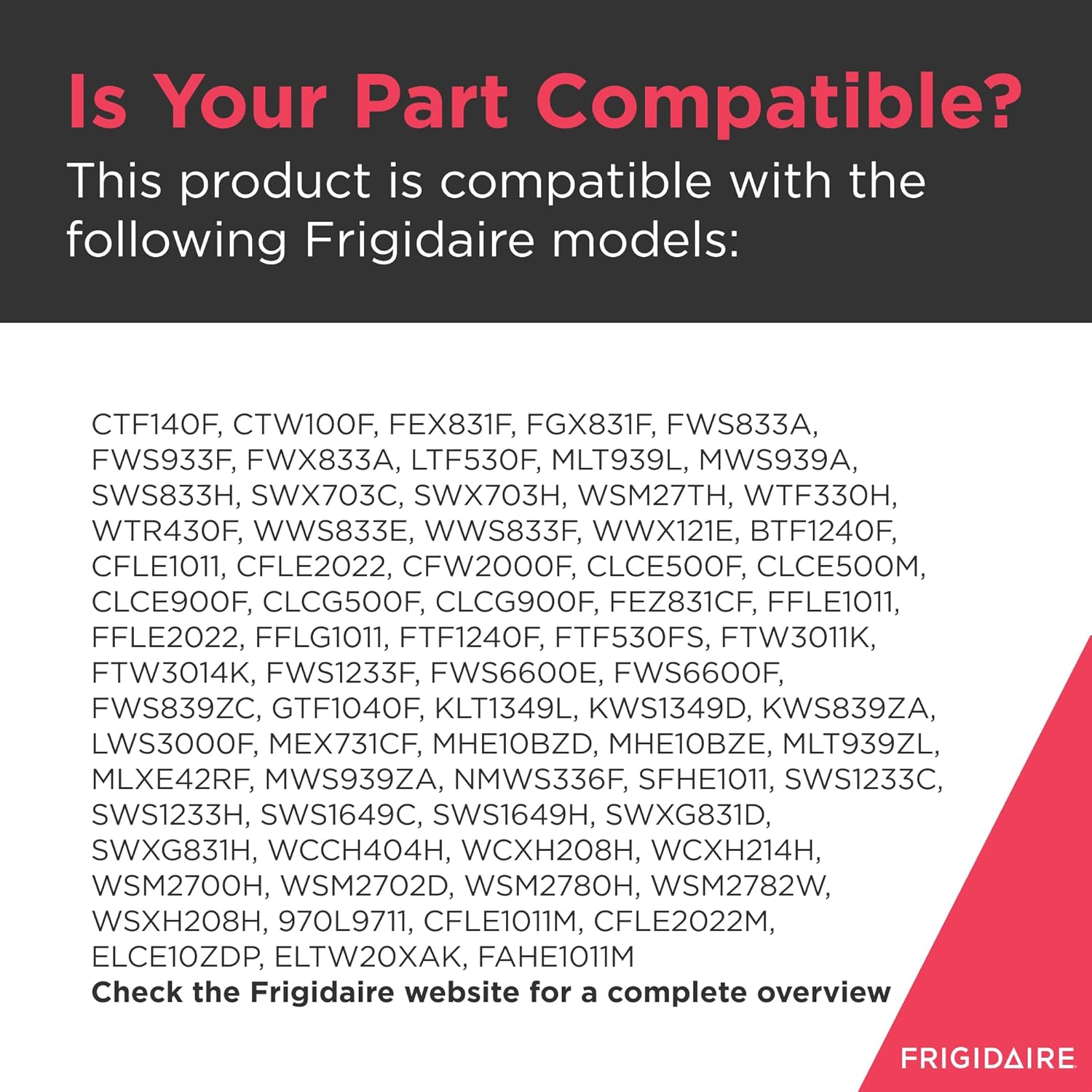

Imatge: Un gràfic que il·lustra una llista parcial de models de rentadores Frigidaire compatibles.
Alguns models Frigidaire compatibles inclouen: CTF140F, CTW100F, FEX831F, FGX831F, FWS833A, FWS933F, FWX833A, LTF530F, MLT939L, MWS939A, SWS833H, SWX703C, SWX703H, WSM27TH, WTF330H, WTR430F, WWS833E, WWS833F, WWX121E, BTF1240F, CFLE1011, CFLE2022, CFW2000F, CLCE500F, CLCE500M, CLCE900F, CLCG500F, CLCG900F, FEZ831CF, FFLE1011, FFLE2022, FFLG1011, FTF1240F, FTF530FS, FTW3011K, FTW3014K, FWS1233F, FWS6600E, FWS6600F, FWS839ZC, GTF1040F, KLT1349L, KWS1349D, KWS839ZA, LWS3000F, MEX731CF, MHE10BZD, MHE10BZE, MLT939ZL, MLXE42RF, MWS939ZA, NMWS336F, SFHE1011, SWS1233C, SWS1233H, SWS1649C, SWS1649H, SWXG831D, SWXG831H, WCCH404H, WCXH208H, WCXH214H, WSM2700H, WSM2702D, WSM2780H, WSM2782W, WSXH208H, 970L9711, CFLE1011M, CFLE2022M, ELCE10ZDP, ELTW20XAK, FAHE1011M, FAHE4044M, FAHE4045Q, FCCW2000L, FCCW3000F, FFLE1011M, FFLE2022M, FFLG1011M, FFLG2022M, FHE35BZEM, FLEB8200F, FLGB8200F, FLT1649ZL, FWSB6600E, FWSB6600F, FWS1339ZD, FWS1649ZA, GCEH1642F, GCET1031F, GLEH1642F, GLET1031F, GLET1142F, GLGH1642F, GLGT1031F, GLGT1142F, GLTF1570F, GLTR1670F, GLWS1233A, GLWS1339E, GLWS1439F, GLWS1749A, GLWS1749F, KLT1349ZL, KWS1349ZD, MET1041ZA, MKT1041ZL, MLCE10ZEM, MLT1449ZL, NMWS336F, SFHE1011M, SFLG1011M, SFLG2022M, SMLCE10EM, SWLG1011M, SWSG1031D, SWSG1031H, SWS1339CC, SWS1339HQ, SWS1339HS, SWTR1340D, WHE30BZEM, WLT1449ZL, WWS1449ZA.
Localització del número de model de la rentadora
El número de model normalment es troba en una etiqueta situada al voltant de la tapa o de l'obertura de la porta de la rentadora. Un cop localitzat, anoteu-lo per a futures consultes.
Vídeo: Instruccions sobre com localitzar el número de model d'una rentadora per comprovar la compatibilitat.
Eines necessàries
Per instal·lar aquesta mànega de desguàs, necessitareu les eines següents:
- Tornavís de cap creuat
- Tornavís S2
- Tornavís petit de punta plana
- Alicates
- Guants
- Ulleres de seguretat

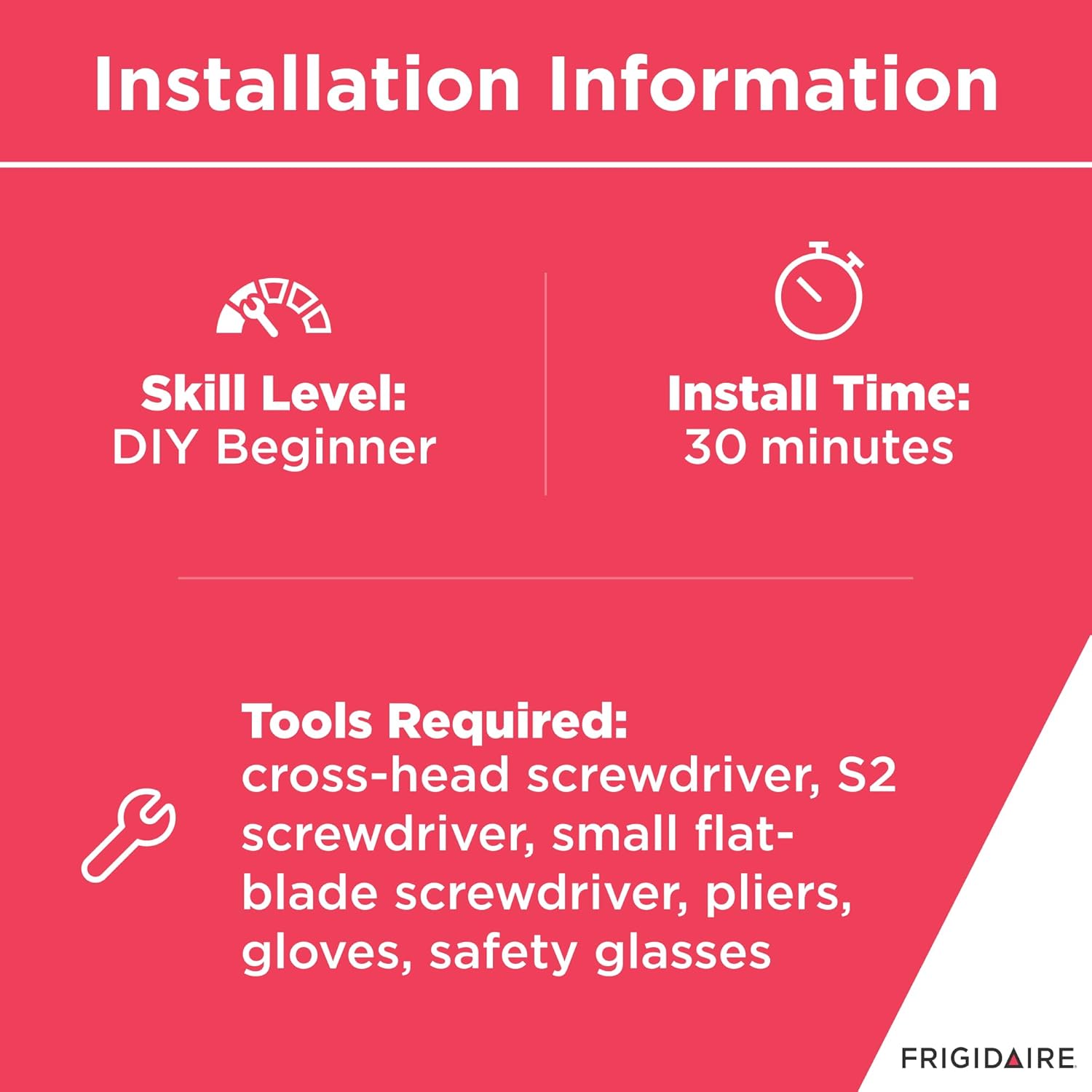

Imatge: Un gràfic que detalla la informació d'instal·lació, incloses les eines necessàries.
Configuració i instal·lació
La instal·lació de la mànega de desguàs de la rentadora Frigidaire 134592700 està dissenyada per a principiants en bricolatge. Seguiu aquests passos amb atenció:
Pas 1: Prepareu la rentadora i l'escorredor
- Desconnecteu la rentadora de la font d'alimentació.
- Tanqueu el subministrament d'aigua a la rentadora.
- Separeu amb cura la rentadora de la paret per accedir a les connexions posteriors.
- Col·loca una galleda o tovalloles per recollir l'aigua residual de la mànega de desguàs antiga.
- Traieu la mànega de desguàs antiga de la rentadora i el tub de desguàs.
Pas 2: Connecteu la nova mànega de desguàs
- Si cal, retalla l'extrem de la nova mànega de desguàs perquè s'adapti perfectament a la sortida de la rentadora o al tub de desguàs. L'adaptador universal es pot utilitzar per a diverses mides.
- Connecteu fermament un extrem de la nova mànega de desguàs a la sortida de desguàs de la rentadora amb un clip de mànega.amp. Apretar el clamp amb un tornavís o unes alicates fins que quedi ferm i hermètic.
- Connecteu l'altre extrem de la mànega de desguàs al tub de desguàs de la vostra llar. Feu servir el suport en forma de U per enganxar la mànega de manera segura al tub de desguàs, assegurant-vos que no rellisqui durant el funcionament.
- Si allargueu una mànega existent, feu servir l'adaptador i el tap proporcionats.ampper crear una connexió segura entre les dues mànegues. Assegureu-vos que estigui ben tancatamps'estrenyen tant com sigui possible per evitar fuites.

Imatge: La mànega de desguàs de la rentadora Frigidaire 134592700, llesta per a la instal·lació.
Vídeo: Passos detallats per connectar i fixar una mànega de desguàs de rentadora, incloent-hi el retall i l'ús de cleamps.
Vídeo: Una guia sobre com instal·lar una mànega de desguàs de rentadora, que mostra els mètodes de connexió i fixació.
Pas 3: Comprovacions finals
- Assegureu-vos que la mànega no estigui doblegada ni torta bruscament, ja que això podria impedir el drenatge.
- Verifiqueu que la mànega estigui col·locada correctament al tub de desguàs i que no es pugui desprendre per vibracions durant el cicle de rentat.
- Torneu a connectar la rentadora a la xarxa elèctrica i obriu el subministrament d'aigua.
- Executeu un cicle de rentat curt i comproveu acuradament si hi ha fuites a les connexions.
Instruccions de funcionament
Un cop instal·lada, la mànega de desguàs de la rentadora Frigidaire 134592700 funciona de manera passiva com a part del sistema de drenatge de la rentadora. No cal cap interacció específica de l'usuari més enllà d'assegurar-se que romangui correctament connectada i lliure d'obstruccions.
Manteniment
Un manteniment regular ajuda a garantir la longevitat i el funcionament correcte de la mànega de desguàs:
- Inspecció periòdica: Reviseu rutinàriament tota la longitud de la mànega per detectar signes de desgast, esquerdes, punxades o doblecs.
- Comprovació de la connexió: Inspeccioneu periòdicament les connexions tant de la rentadora com del tub de desguàs per assegurar-vos que estiguin ben ajustades i sense fuites. Estrenyeu els precintes.amps si cal.
- Neteja: Si noteu que el drenatge és lent, és possible que la mànega estigui parcialment obstruïda. Desconnecteu la mànega (després de tallar l'aigua i el corrent) i esbandiu-la amb aigua per eliminar qualsevol residu.
- Posicionament: Assegureu-vos que la mànega mantingui la seva forma correcta de curvatura en U al tub de desguàs per evitar el sifó i garantir un drenatge eficient.
Resolució de problemes
Si teniu problemes amb el desguàs de la rentadora, tingueu en compte el següent:
- Fuites a les connexions: Assegureu-vos que la mànega estigui ben tancadaampestan ben ajustades. Comproveu que la mànega estigui ben assentada a la sortida de la rentadora i al tub de desguàs.
- Drenatge lent o nul: Inspeccioneu la mànega per si hi ha doblecs o obstruccions. Desconnecteu-la i netegeu qualsevol residu. Assegureu-vos que el tub de desguàs no estigui obstruït.
- La mànega es desprèn del tub de desguàs: Verifiqueu que el suport del cordó en U estigui correctament instal·lat i que subjecti la mànega de manera segura al seu lloc.
Especificacions
| Característica | Especificació |
|---|---|
| Marca | Frigidaire |
| Número de model | 134592700 |
| Material | Plàstic |
| Color | Negre |
| Longitud de l'element | 25 polzades |
| Pes de l'article | 8 unces |
Garantia i Suport
Com a peça de recanvi original de Frigidaire, aquesta mànega de desguàs està dissenyada per a una major durabilitat i rendiment. Per obtenir informació específica sobre la garantia o assistència tècnica, consulteu la documentació original del vostre electrodomèstic o poseu-vos en contacte directament amb el servei d'atenció al client de Frigidaire. L'ús de peces originals ajuda a mantenir la validesa de la garantia del vostre electrodomèstic i garanteix un funcionament òptim.
