Introducció
Aquest manual proporciona instruccions detallades per a la instal·lació, la programació i el funcionament del temporitzador digital Grasslin by Intermatic FM1D14-AV-U. Aquest temporitzador de muntatge en panell d'un sol circuit està dissenyat per a aplicacions de 24 hores o 7 dies, i ofereix un control precís sobre les càrregues elèctriques. Llegiu aquest manual detingudament abans de la instal·lació i l'ús per garantir el funcionament correcte i la seguretat.
Informació de seguretat
AVÍS: Risc de descàrrega elèctrica. Desconnecteu l'alimentació a l'interruptor o a la caixa de fusibles abans d'instal·lar o fer el manteniment. Tot el cablejat l'ha de realitzar un electricista qualificat i ha de complir amb les normes elèctriques locals i nacionals.
- No supereu les especificacions elèctriques del dispositiu.
- Assegureu-vos que totes les connexions estiguin segures i aïllades correctament.
- Aquest dispositiu està pensat per a ús interior en un lloc sec, tret que s'especifiqui el contrari a la seva classificació de carcassa.
- Mantingueu els nens allunyats dels aparells elèctrics.
Producte acabatview
L'FM1D14-AV-U és un temporitzador digital versàtil que presenta un únic circuit per controlar diverses aplicacions elèctriques. Les característiques principals inclouen:
- 14 Programes de Punt de Consigna: Permet una programació flexible durant 24 hores o 7 dies.
- Anulació manual: Proporciona control temporal sense alterar la configuració programada.
- Còpia de seguretat de la bateria recarregable: Manté la configuració de l'hora i del programa durant l'apagadatagés durant un màxim de 2500 hores.
- 5 Programes de blocs preestablerts ajustables: Simplifica les necessitats comunes de programació.
- Voltage Compatibilitat: Funciona a 120-277 V CA, 50/60 Hz.
- Muntatge: Dissenyat per a muntatge en panell.

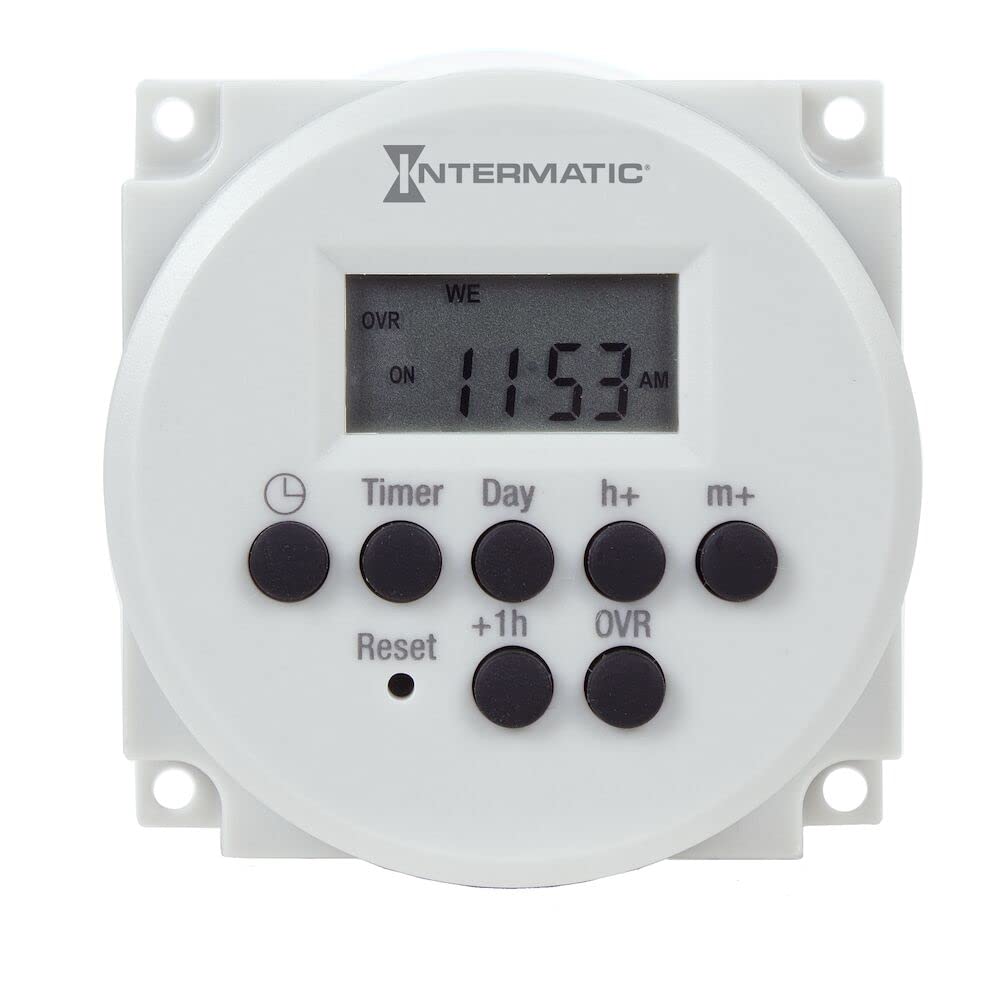

Imatge: Frontal view del temporitzador digital FM1D14-AV-U, que mostra la pantalla i els botons de control. Aquest temporitzador està dissenyat per al muntatge en panell i ofereix capacitats de programació digital.
Configuració i instal·lació
El temporitzador FM1D14-AV-U està dissenyat per al muntatge en panell. Seguiu aquests passos generals per a la instal·lació. Consulteu el diagrama de cablejat que s'inclou amb el producte per obtenir detalls específics de connexió.
- Desconnexió d'alimentació: Abans de començar qualsevol instal·lació, assegureu-vos que l'alimentació del circuit estigui completament desconnectada al quadre de servei principal (interruptor o caixa de fusibles). Verifiqueu amb un vol...tage provador.
- Muntatge: Munteu el temporitzador de manera segura en un retall de panell adequat. Assegureu-vos que hi hagi prou espai lliure per al cablejat i la ventilació. Les dimensions del temporitzador són aproximadament 1.26 cm de profunditat x 2.36 cm d'amplada x 2.36 cm d'alçada.
- Cablejat: Connecteu el temporitzador segons el diagrama de cablejat. Aquest dispositiu admet 120-277 V CA, 50/60 Hz. Assegureu-vos de la connexió correcta dels cables de línia, càrrega i neutre. El temporitzador té un interruptor SPDT (singular, de doble pol).
- Activació de la bateria: La bateria interna recarregable proporciona una còpia de seguretat per a la configuració. Es carregarà automàticament un cop s'hagi aplicat energia al temporitzador.
- Restauració d'energia: Un cop totes les connexions estiguin segures i verificades, restableu l'alimentació del circuit.
Per obtenir esquemes de cablejat detallats, consulteu la documentació inclosa a l'embalatge del producte o visiteu el servei d'assistència oficial d'Intermatic. weblloc.
Instruccions de funcionament
El temporitzador FM1D14-AV-U ofereix una programació intuïtiva per a diverses necessitats de programació.
Configuració de l'hora i la data actuals
En el moment de l'engegada inicial o després d'una apagada prolongadatage (més enllà de la bateria de reserva), és possible que hàgiu de configurar l'hora i la data actuals. Consulteu les indicacions que apareixen a la pantalla o la seqüència de botons específica que es descriu al manual complet del producte.
Programació d'esdeveniments ON/OFF (14 punts de consigna)
El temporitzador permet fins a 14 programes individuals d'encesa/apagada. Cada programa es pot configurar per a hores i dies específics de la setmana.
- Accediu al mode de programació mitjançant el botó designat (per exemple, "PROG" o "MENU").
- Seleccioneu un número de programa (P1-P14).
- Ajusteu l'hora d'encesa desitjada per al programa.
- Seleccioneu els dies de la setmana per a aquest esdeveniment ON (per exemple, de dilluns a divendres, diàriament o dies específics).
- Ajusteu l'hora d'apagada desitjada per al mateix programa.
- Seleccioneu els dies de la setmana per a aquest esdeveniment OFF.
- Repetiu-ho per a programes addicionals segons calgui.
- Sortiu del mode de programació per desar la configuració.
Ús de programes de blocs ajustables predefinits
El temporitzador inclou 5 programes de blocs preestablerts per a patrons de programació comuns. Aquests es poden ajustar per adaptar-se a requisits específics.
- Consulteu el manual complet per obtenir més informació sobre com seleccionar i personalitzar aquests programes de blocs.
Anulació manual
Per canviar temporalment l'estat de sortida del temporitzador sense afectar la programació, utilitzeu la funció d'anul·lació manual. Això es fa normalment mitjançant un botó dedicat (per exemple, "MANUAL" o "ANUL·LACIÓ"). La pantalla normalment indicarà l'estat actual (ACTIVAT/DESACTIVAT) i si està en mode d'anul·lació manual.
Manteniment
El temporitzador digital Grasslin by Intermatic FM1D14-AV-U requereix un manteniment mínim.
- Neteja: Netegeu periòdicament l'exterior del temporitzador amb un drap suau i sec. No utilitzeu productes de neteja abrasius ni dissolvents.
- Bateria: La bateria interna recarregable està dissenyada per a una llarga durada i normalment no cal substituir-la. Si el temporitzador perd constantment el temps o la configuració del programa durant l'apagadatagés possible que la bateria estigui a punt d'esgotar-se. Poseu-vos en contacte amb el servei d'atenció al client per conèixer les opcions de servei.
- Inspecció: Inspeccioneu anualment el temporitzador i el seu cablejat per detectar qualsevol signe de danys, connexions soltes o sobreescalfament.
Resolució de problemes
| Problema | Causa possible | Solució |
|---|---|---|
| La pantalla del temporitzador està en blanc. | No hi ha alimentació al temporitzador; la bateria interna està descarregada. | Comproveu l'interruptor. Assegureu-vos que el cablejat sigui correcte. Deixeu que la bateria es carregui un cop s'hagi restableixi l'alimentació. |
| El temporitzador no s'encén/apaga a les hores programades. | Programació incorrecta; interrupció manual activa; configuració incorrecta de l'hora i la data. | Review configuració del programa. Comproveu si l'accionament manual està activat. Verifiqueu la data i l'hora actuals. |
| La pantalla és tènue o difícil de llegir. | Factors ambientals (per exemple, alta temperatura); LCD envellit. | Assegureu-vos que el temporitzador no estigui exposat a una calor excessiva. Si el problema persisteix, poseu-vos en contacte amb el servei d'atenció al client. |
| El temporitzador perd la configuració després d'apagar-setage. | La bateria interna recarregable ja no manté la càrrega. | Pot ser que calgui substituir la bateria. Poseu-vos en contacte amb el servei d'atenció al client. |
Especificacions
| Característica | Detall |
|---|---|
| Número de model | FM1D14-AV-U |
| Marca | Intermatic |
| Voltage | 120-277VAC, 50/60Hz |
| Nombre de configuracions | 14 (programes de punt de consigna) |
| Tipus de muntatge | Suport al tauler |
| Estil de commutació | SPDT (Unipolar Doble Llançament) |
| Dimensions del producte (P x A x A) | 1.26 "P x 2.36" W x 2.36" H |
| Pes de l'article | 0.3 lliures (aproximadament 4.8 unces) |
| Còpia de seguretat de la bateria | Recarregable, 2500 hores d'autonomia |
| Components inclosos | Intermatic Fm1D14-Av-U Interruptor temporitzador, mòdul electrònic de 120-277V 24 hores/7 dies |
| País d'origen | Xina |
Garantia i Suport
Per obtenir informació sobre la garantia, assistència tècnica o consultes sobre el servei, poseu-vos en contacte amb el servei d'atenció al client d'Intermatic. Conserveu el rebut de compra com a comprovant de compra.
Informació de contacte d'Intermatic:
- Consulteu la pàgina oficial d'Intermatic weblloc web o l'embalatge del producte per obtenir les dades de contacte més actualitzades.
- Pot ser que hi hagi recursos en línia, preguntes freqüents i documentació addicional disponibles al lloc web del fabricant. weblloc.
