Manual d'usuari del kit de mesurador WTW pH 3310 ProfiLine amb elèctrode de pH SenTix 41

1. Introducció

Aquest manual proporciona instruccions completes per a l'ús, la configuració, el funcionament i el manteniment adequats del kit de mesurador WTW pH 3310 ProfiLine, que inclou l'elèctrode de pH SenTix 41. El WTW pH 3310 és un instrument robust i fiable dissenyat per a mesures precises de pH en diverses aplicacions, des del laboratori fins a l'ús sobre el terreny. Llegiu atentament aquest manual abans de fer funcionar el dispositiu per garantir un rendiment i una longevitat òptims.

2. Producte acabatview

2.1 Característiques clau

• Disseny durador i impermeable: El mesurador compta amb un teclat i una carcassa 100% impermeables, cosa que el fa adequat per a entorns exigents.
• Esborra la pantalla: Una gran pantalla LCD gràfica garanteix una excel·lent llegibilitat en diverses condicions d'il·luminació.
• Memòria de dades ampliada: Capacitat de registrar fins a 5000 conjunts de dades compatibles.
• Registre de dades controlat per temps: Intervals de recollida de dades ajustables per a la monitorització a llarg termini.
• Mode d'estalvi d'energia: Un mode especial de "repòs" allarga la durada de la bateria durant la monitorització prolongada.
• Memòria no volàtil: Totes les dades emmagatzemades es conserven fins i tot si es perd la bateria.
• Interfície USB: Mini-USB impermeable per a una transferència senzilla de dades a un PC.
• Reconeixement de memòria intermèdia àmplia: Admet els estàndards de tampó de pH DIN, NIST i EUA per a la calibració.

2.2 Components del kit

El kit de mesurador WTW pH 3310 ProfiLine inclou els elements següents:

• Mesurador WTW pH 3310 ProfiLine
• Elèctrode de pH SenTix 41
• Solucions de calibratge
• Maletí de transport dur
• Quatre (4) piles AA

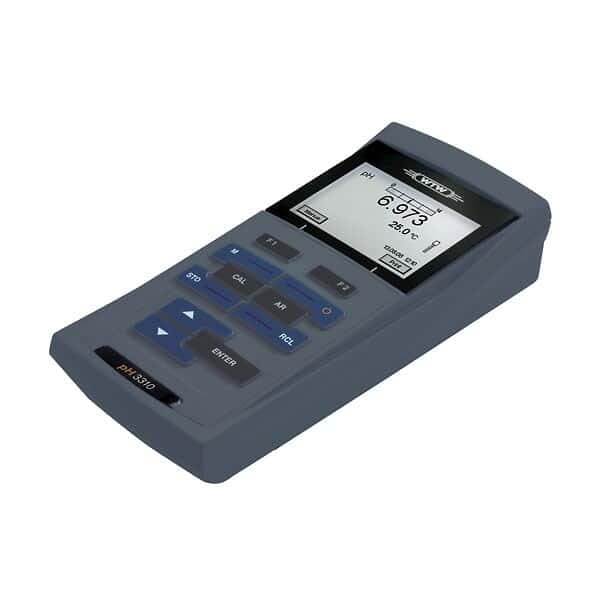

Figura 1: El mesurador WTW pH 3310 ProfiLine, un dispositiu portàtil amb una pantalla LCD gran que mostra una lectura de pH de 6.973 i una temperatura de 25.0 °C. El teclat numèric inclou botons per a funcions com ara 'STO' (emmagatzemar), 'CAL' (calibratge), 'AR' (lectura automàtica), 'RCL' (recuperar) i 'ENTER', juntament amb fletxes de navegació. El nom del model 'pH 3310' és visible a la part inferior esquerra del dispositiu.

3. Configuració

3.1 Instal·lació de la bateria

1. Localitzeu el compartiment de la bateria a la part posterior del mesurador.
2. Obriu la coberta del compartiment.
3. Introduïu quatre (4) piles AA, assegurant-vos de la polaritat correcta tal com s'indica a l'interior del compartiment.
4. Tanqueu bé la tapa del compartiment de la bateria per mantenir el segellat impermeable.

3.2 Connexió d'elèctrodes

1. Traieu amb cura la tapa protectora de l'elèctrode de pH SenTix 41.
2. Connecteu el cable de l'elèctrode al port designat del mesurador WTW pH 3310. Assegureu-vos que la connexió sigui ferma i segura.
3. Esbandiu l'elèctrode amb aigua destil·lada abans del primer ús.

3.3 Engegada inicial

Premeu el botó ON/OFF botó per encendre el mesurador. La pantalla s'il·luminarà i el dispositiu realitzarà una autoprova abans d'entrar al mode de mesurament.

4. Instruccions de funcionament

4.1 Calibració

La calibració regular és essencial per a mesures precises de pH. El WTW pH 3310 admet una calibració de fins a 5 punts mitjançant el reconeixement de tampó DIN, NIST o USA.

1. Prepareu solucions tampó de calibratge fresques (per exemple, pH 4.01, 7.00, 10.00).
2. Premeu el botó CAL botó per entrar al mode de calibratge.
3. Esbandiu l'elèctrode amb aigua destil·lada i submergiu-lo en la primera solució tampó.
4. Espereu que la lectura s'estabilitzi i, a continuació, confirmeu el punt de calibratge tal com us demani el mesurador.
5. Repetiu per a les solucions tampó següents.
6. El mesurador reconeixerà automàticament el tampó i emmagatzemarà les dades de calibratge.

4.2 Mesurament

1. Assegureu-vos que el mesurador estigui calibrat.
2. Esbandiu l'elèctrode amb aigua destil·lada i submergiu-lo a laampla solució.
3. Espereu que la lectura s'estabilitzi a la pantalla LCD. La funció AutoRead (AR) pot ajudar a determinar quan la lectura és estable.
4. Anoteu els valors de pH i temperatura que es mostren.

4.3 Registre de dades

El mesurador de pH 3310 ofereix funcions avançades de registre de dades:

• Emmagatzematge manual: Premeu el botó STO botó per emmagatzemar manualment la mesura actual. El mesurador pot emmagatzemar fins a 5000 conjunts de dades.
• Registre de dades controlat per temps: Accediu al menú per configurar intervals ajustables per a la recopilació automàtica de dades. Això és ideal per al monitoratge de camp a llarg termini.
• Mode de repòs: Durant la monitorització a llarg termini, el mode especial de "repòs" conserva la bateria.
• Memòria no volàtil: Totes les dades registrades es guarden permanentment, fins i tot si les piles s'esgoten o es treuen.

4.4 Transferència de dades a l'ordinador

Per transferir dades emmagatzemades a un ordinador:

1. Connecteu el mesurador WTW pH 3310 a un PC amb un cable mini-USB.
2. La interfície USB impermeable del mesurador garanteix una connexió fiable.
3. Seguiu les instruccions del programari adjunt (si escau) o del menú del mesurador per iniciar la transferència de dades.

5. Manteniment

5.1 Cura del mesurador

• Netegeu el teclat i la carcassa del comptador amb anuncisamp tela. Eviteu els netejadors abrasius.
• Assegureu-vos que les tapes del compartiment de la bateria i del port USB estiguin ben tancades quan no les feu servir per mantenir la impermeabilitat.
• Guardeu el mesurador a la seva funda rígida quan no l'utilitzeu per protegir-lo de possibles danys.

5.2 Cura dels elèctrodes (elèctrode de pH SenTix 41)

• Mantingueu sempre la punta de l'elèctrode humida. Guardeu-la dins la tapa protectora plena de la solució d'emmagatzematge adequada (per exemple, una solució de KCl de 3 mol/L) quan no l'utilitzeu. No l'emmagatzemeu mai en aigua destil·lada.
• Esbandiu l'elèctrode amb aigua destil·lada abans i després de cada mesura.
• Si l'elèctrode es torna lent o les lectures són inestables, consulteu el manual específic de l'elèctrode per conèixer els procediments de neteja i regeneració.
• Substituïu l'elèctrode quan ja no es calibra correctament o no proporciona lectures estables.

6. Solució De Problemes

Aquesta secció tracta problemes comuns que podeu trobar amb el vostre mesurador WTW pH 3310. Per a una resolució de problemes més detallada, consulteu el manual complet del producte o poseu-vos en contacte amb el servei d'atenció al client.

7. Especificacions

• Model: WTW pH 3310 ProfiLine Meter (número de model: 2AA312)
• Elèctrode de pH: SenTix 41
• Font d'alimentació: 4 piles AA (incloses)
• Reconeixement de memòria intermèdia: DIN, NIST i EUA
• Punts de calibratge: Fins a 5 punts
• Tipus de visualització: LCD (gràfic)
• Interfície: Mini-USB impermeable
• Memòria de dades: Fins a 5000 conjunts de dades
• Dimensions (paquet): Aproximadament 16.2 x 14.4 x 7 polzades
• Pes (paquet): Aproximadament 6.2 lliures
• Fabricant: Cole-Parmer (per a distribució/embalatge)

8. Garantia i Suport

Per obtenir informació sobre la garantia, assistència tècnica o consultes de servei relacionades amb el vostre kit de mesurador WTW pH 3310 ProfiLine, consulteu la documentació que s'inclou amb la compra o poseu-vos en contacte directament amb el servei d'atenció al client de WTW. Les dades de contacte normalment es poden trobar a la pàgina oficial del fabricant. weblloc web o a l'embalatge del producte.

Per obtenir recursos addicionals i informació sobre el producte, visiteu el lloc web oficial de WTW. weblloc: www.wtw.com
