1. Introducció
1.1 Producte acabatview
L'Epson PowerLite 535W és un projector WXGA 3LCD de curt abast dissenyat per a diversos entorns, com ara negocis, educació i cinema a casa. Compta amb 3400 lúmens de brillantor de color i 3400 lúmens de brillantor blanca, proporcionant imatges nítides fins i tot en habitacions ben il·luminades. La seva capacitat de curt abast permet la projecció d'imatges grans des d'una distància mínima, reduint les ombres i els reflexos.
Imatge: Frontal view del projector Epson PowerLite de 535 W, mostraasinla seva lent i la seva marca.
1.2 Què hi ha a la caixa
Verifiqueu que tots els components siguin presents a l'embalatge:
- Projector PowerLite de 535 W
- Cable d'alimentació
- Cable d'ordinador (VGA)
- Comandament a distància del projector
- Piles per a comandament a distància
- CD del manual d'usuari
- CD de programari del projector
- Full de configuració ràpida
- Adhesiu de protecció amb contrasenya
- Tapa de la lent
2. Configuració
2.1 Col·locació física
Col·loqueu el projector sobre una superfície estable i plana o munteu-lo de manera segura. Gràcies al seu disseny de curt abast, el projector es pot col·locar a prop de la pantalla o la paret, projectant una imatge gran (fins a 116 polzades en diagonal) des d'aproximadament 4 peus de distància. Assegureu-vos que hi hagi una ventilació adequada al voltant del projector per evitar el sobreescalfament.

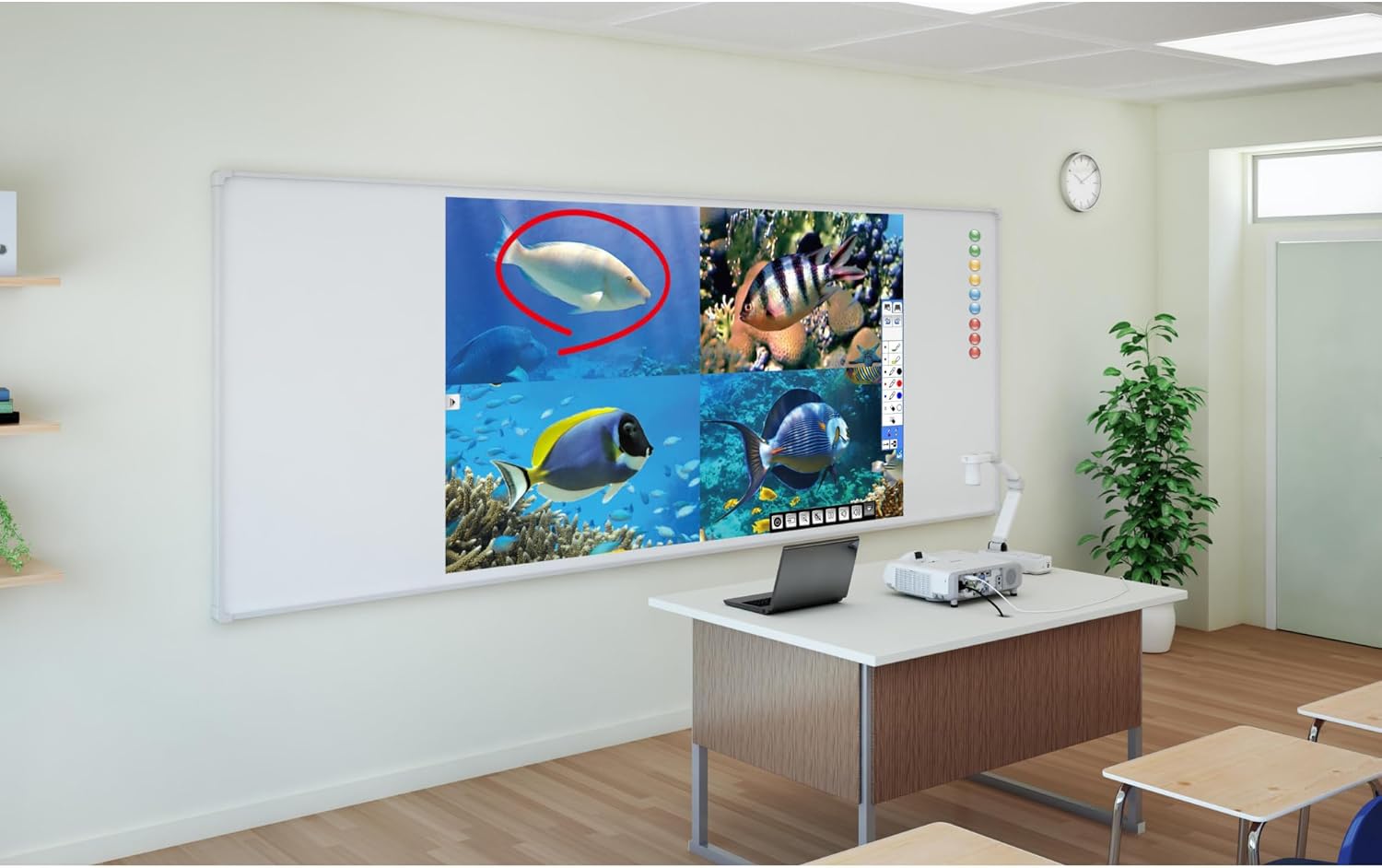

Imatge: El projector Epson PowerLite 535W situat sobre un escriptori en una aula, projectant una imatge en una pissarra blanca.
2.2 Connexió de dispositius
El PowerLite 535W ofereix múltiples opcions de connectivitat. Connecteu la font de vídeo (ordinador, reproductor de DVD, etc.) al port d'entrada adequat del projector.
- HDMI: Per a vídeo i àudio digital d'alta definició.
- Ordinador 1 (VGA): Per a entrada de vídeo analògic d'ordinador.
- Vídeo (RCA): Per a vídeo compost de definició estàndard.
- Vídeo S: Per a vídeo de definició estàndard millorada.
- Àudio 1 (Estèreo Mini): Per a entrada d'àudio analògica.
- USB-B: Per a la visualització i el control per USB.
- Xarxa LAN (RJ-45): Per a la connectivitat i el control de la xarxa.
Imatge: Part posterior view del projector Epson PowerLite 535W, que mostra diversos ports d'entrada i sortida, com ara HDMI, VGA, USB i connexions d'àudio.
2.3 Encès
Connecteu el cable d'alimentació al projector i a una presa de corrent. Premeu el botó d'engegada del projector o del comandament a distància per engegar la unitat. El projector iniciarà la seqüència d'inici.
3. Instruccions de funcionament
3.1 Controls bàsics
El projector es pot fer funcionar mitjançant el tauler de control de la part superior de la unitat o el comandament a distància inclòs.
Imatge: Superior view del projector Epson PowerLite 535W, destacant el tauler de control amb botons per a l'engegada, la navegació pels menús, la selecció de la font i els ajustos de la imatge.
- Botó d'encesa: Encén o apaga el projector.
- Cerca de fonts: Passa ciclicament per les fonts d'entrada disponibles.
- Botó de menú: Accedeix al menú en pantalla del projector.
- Botons de fletxa: Navegueu per les opcions del menú i ajusteu la configuració.
- Botó Enter: Confirma les seleccions.
- Botó Esc: Surt dels menús o torna a la pantalla anterior.
- Silenciador A/V: Silencia temporalment l'àudio i deixa la pantalla en blanc.
3.2 Ajust de la imatge
Ajusteu la imatge projectada per obtenir una claredat i una mida òptimes:
- Anell de focus: Gireu l'anell d'enfocament de l'objectiu per augmentar la nitidesa de la imatge.
- Palanca de zoom: Ajusteu la palanca del zoom de l'objectiu per canviar la mida de la imatge.
- Correcció Keystone: Feu servir la funció de correcció trapezoïdal (manual o automàtica, si està disponible) per corregir la distorsió trapezoïdal si el projector no és perfectament perpendicular a la pantalla.
3.3 Selecció de la font
Premeu el botó "Cerca de fonts" del tauler de control o del comandament a distància per anar passant per les fonts d'entrada connectades fins que es mostri la font desitjada.
4. Manteniment
4.1 Lamp Substitució
El projector lamp té una vida útil de fins a 10,000 hores en mode ECO i 5,000 hores en mode normal. Quan el lamp arriba al final de la seva vida útil, apareixerà un indicador d'advertència. Consulteu les instruccions detallades del CD del manual d'usuari per a una navegació segura.amp procediments de substitució. Utilitzeu sempre llistes de recanvi originals d'Epson.amps.
4.2 Neteja
Una neteja regular ajuda a mantenir el rendiment del projector. Feu servir un drap suau, sec i sense borrissol per netejar el projector.asing. Per a la lent, feu servir un drap de neteja de lents i un netejador de lents dissenyat específicament per a superfícies òptiques. No utilitzeu netejadors abrasius ni dissolvents.
5. Solució De Problemes
Aquesta secció tracta problemes comuns que podeu trobar amb el vostre projector.
| Problema | Possible solució |
|---|---|
| No es projecta cap imatge | Assegureu-vos que el projector estigui engegat i que s'hagi seleccionat la font d'entrada correcta. Comproveu totes les connexions dels cables. Verifiqueu que s'hagi tret la tapa de l'objectiu. |
| La imatge és borrosa | Ajusteu l'anell d'enfocament de la lent. Assegureu-vos que el projector estigui dins de la distància de projecció recomanada. |
| La imatge està distorsionada (forma trapezoïdal) | Feu servir la funció de correcció trapezoidal per ajustar la forma de la imatge. Assegureu-vos que el projector estigui col·locat el més perpendicular possible a la pantalla. |
| Sense so | Comproveu les connexions del cable d'àudio. Assegureu-vos que el volum no estigui silenciat ni massa baix ni al projector ni al dispositiu font. |
| El projector s'sobreescalfa o s'apaga | Assegureu-vos que les reixetes de ventilació estiguin buides i no obstruïdes. Feu funcionar el projector en un entorn amb un flux d'aire adequat. |
6. Especificacions
| Característica | Detall |
|---|---|
| Marca | Epson |
| Número de model | PowerLite 535W |
| Resolució de visualització | 1280 x 800 (WXGA) |
| Brillantor del color | 3400 lúmens |
| Brillantor blanc | 3400 lúmens |
| Tecnologia de connectivitat | HDMI, VGA, USB, LAN |
| Dimensions del producte | 12.7 x 13.5 x 3.7 polzades |
| Pes de l'article | 8.2 lliures |
| Usos recomanats | Negocis, Educació, Cinema a casa |
| Característica especial | Altaveus integrats de curt abast |
| Lamp La vida | Fins a 10,000 hores (mode ECO), 5,000 hores (mode normal) |
| Consum d'energia en mode | 230 watts |
| Diagonal de la pantalla visible | 116" / 295 cm |
7. Garantia i Suport
Per obtenir informació sobre la garantia i assistència tècnica, consulteu la documentació inclosa amb el producte o visiteu el lloc web d'assistència oficial d'Epson. weblloc web. Conserveu el rebut de compra com a comprovant de compra per a reclamacions de garantia.
