1. Introducció
Aquest manual proporciona instruccions completes per a l'adaptador Mini DisplayPort a VGA BENFEI, model 000171. Aquest adaptador està dissenyat per facilitar la connexió d'un ordinador o dispositiu habilitat amb Mini DisplayPort (compatible amb Thunderbolt) a un dispositiu de visualització equipat amb un port VGA, com ara un televisor d'alta definició, un monitor o un projector. Només admet la transmissió de vídeo i no transmet àudio.
2. Instruccions de configuració
Segueix aquests passos per configurar correctament l'adaptador Mini DisplayPort a VGA de BENFEI:
- Prepareu els vostres dispositius: Assegureu-vos que el dispositiu font Mini DisplayPort (per exemple, un ordinador portàtil o un ordinador d'escriptori) i el dispositiu de visualització VGA (per exemple, un monitor o un projector) estiguin apagats.
- Connecteu el cable VGA: Aconsegueix un cable VGA estàndard (no inclòs). Connecta un extrem del cable VGA al port VGA del dispositiu de visualització.
- Connecteu l'adaptador al cable VGA: Connecteu l'altre extrem del cable VGA al port VGA femella de l'adaptador Mini DisplayPort a VGA de BENFEI. Assegureu la connexió si el cable VGA té cargols.
- Connecteu l'adaptador al dispositiu font: Connecteu el connector mascle Mini DisplayPort de l'adaptador al port Mini DisplayPort (o Thunderbolt) de l'ordinador o del dispositiu font.
- Dispositius d'encesa: Engegueu primer el dispositiu de visualització i després l'ordinador o el dispositiu font.
- Configura la configuració de la pantalla: L'ordinador hauria de detectar automàticament la pantalla connectada. Si no, navegueu fins a la configuració de la pantalla del sistema operatiu per configurar el monitor extern (per exemple, ampliar la pantalla, duplicar la pantalla).
Figura 2.1: Diagrama de connexió. L'adaptador només transmet senyals des de la font Mini DP al monitor VGA.
3. Instruccions de funcionament
L'adaptador Mini DisplayPort a VGA de BENFEI ofereix una solució senzilla per a la sortida de vídeo. Un cop connectat tal com es descriu a la secció Configuració, l'adaptador transmetrà senyals de vídeo des de la font Mini DisplayPort a la pantalla VGA.
- Resolució de vídeo: L'adaptador admet resolucions de vídeo de fins a 1920x1200 / 1080P Full HD a 60Hz, proporcionant imatges clares i nítides.
- Sense sortida d'àudio: Tingueu en compte que aquest adaptador està dissenyat només per a la transmissió de vídeo. L'àudio no es transmetrà a través de la connexió VGA. Necessitareu un cable d'àudio separat per al so si el vostre dispositiu de visualització té altaveus.
- Modes de visualització: La configuració de pantalla del vostre sistema operatiu us permetrà triar entre diferents modes de pantalla:
- Mode mirall: Duplica la pantalla de l'ordinador a la pantalla externa.
- Mode estès: Amplia l'escriptori tant a la pantalla de l'ordinador com a la pantalla externa, cosa que permet més espai de treball.
Figura 3.1: Configuracions de pantalla del mode mirall i del mode ampliat.
Figura 3.2: Exampsortida de resolució 1080P a 60 Hz en una pantalla externa.
4. Compatibilitat
Aquest adaptador està dissenyat per a dispositius específics compatibles amb Mini DisplayPort i Thunderbolt. Si us plau, repareu-ho.view la informació de compatibilitat següent:
Dispositius compatibles (Mini DisplayPort / Thunderbolt Host):
- Apple: iMac, Mac Mini, Mac Pro, MacBook Air, MacBook Pro (13 polzades, 15 polzades, 17 polzades), MacBook Air 2010-2017, MacBook Pro Mid 2010, MacBook Pro 2010-2015, iMac 2009-2015 (no es pot utilitzar com a monitor), Mac mini 2010-2014, Mac Pro 2009-2013.
- Microsoft Surface: Surface Pro/Pro2/Pro3/Pro4/Pro5/Pro6, Surface Laptop/Laptop2/Laptop 3, Surface Book/Surface Studio.
- Lenovo: Thinkpad T440/T440p/T450/T460, ThinkPad Helix/X230/L430/L530, ThinkPad T430s/T430/T530/W530.
- Dell: Dell XPS (abans del 2016).
- Altres: Cyberpower Zeusbook Edge X6-100/X6-200, Toshiba Satellite Pro S500, Tecra M11/A11/S11.
Dispositius incompatibles:
- Apple: MacBook del 2009 i presentat el 2015 o posterior, MacBook Pro del 2016 o posterior, MacBook Air del 2015 o posterior, iMac del 2017 o posterior, Mac Mini del 2018 o posterior, Mac Pro del 2019 o posterior.
- Microsoft Surface: Surface Book 2/Surface Pro 7/Pro X/Surface Laptop 3, Surface Go/Surface Dock/Surface/Surface 2/Surface Studio 2.
- Lenovo: Thinkpad x1 carbon/L540/E595/X240/Lenovo Yoga 720.
- HP: 14b-ca0000/Chromebook x360/ENVY x360 15-ds000/G60.
- Dell: Inspiron 14 5000/XPS 12/Latitude d630.
- Altres: iPhone/iPad Air/iPad Pro/PS3/PS4Pro/Huawei/Mate 20 Pro, Amazon Fire HD, Kindle, Amazon Firestick, Nintendo Switch, Xbox.
Nota: Si el vostre portàtil no apareix a la llista, consulteu la compatibilitat amb el fabricant o considereu la possibilitat d'utilitzar un adaptador USB-C a HDMI si el dispositiu és compatible.
Figura 4.1: Llista detallada de dispositius compatibles i incompatibles.
5. Manteniment
Per garantir la longevitat i el rendiment òptim del vostre adaptador Mini DisplayPort a VGA BENFEI, seguiu aquestes pautes de manteniment:
- Manejar amb cura: Eviteu doblegar o torçar excessivament el cable, especialment a prop dels connectors.
- Mantenir net: Feu servir un drap suau i sec per netejar suaument l'adaptador i els connectors. Eviteu utilitzar netejadors líquids o dissolvents.
- Emmagatzematge: Guardeu l'adaptador en un lloc fresc i sec, allunyat de la llum solar directa i de temperatures extremes quan no l'utilitzeu.
- Protegir els connectors: L'adaptador té connectors xapats en or per a una transmissió del senyal millorada i resistència a la corrosió. Mantingueu els connectors lliures de pols i deixalles.

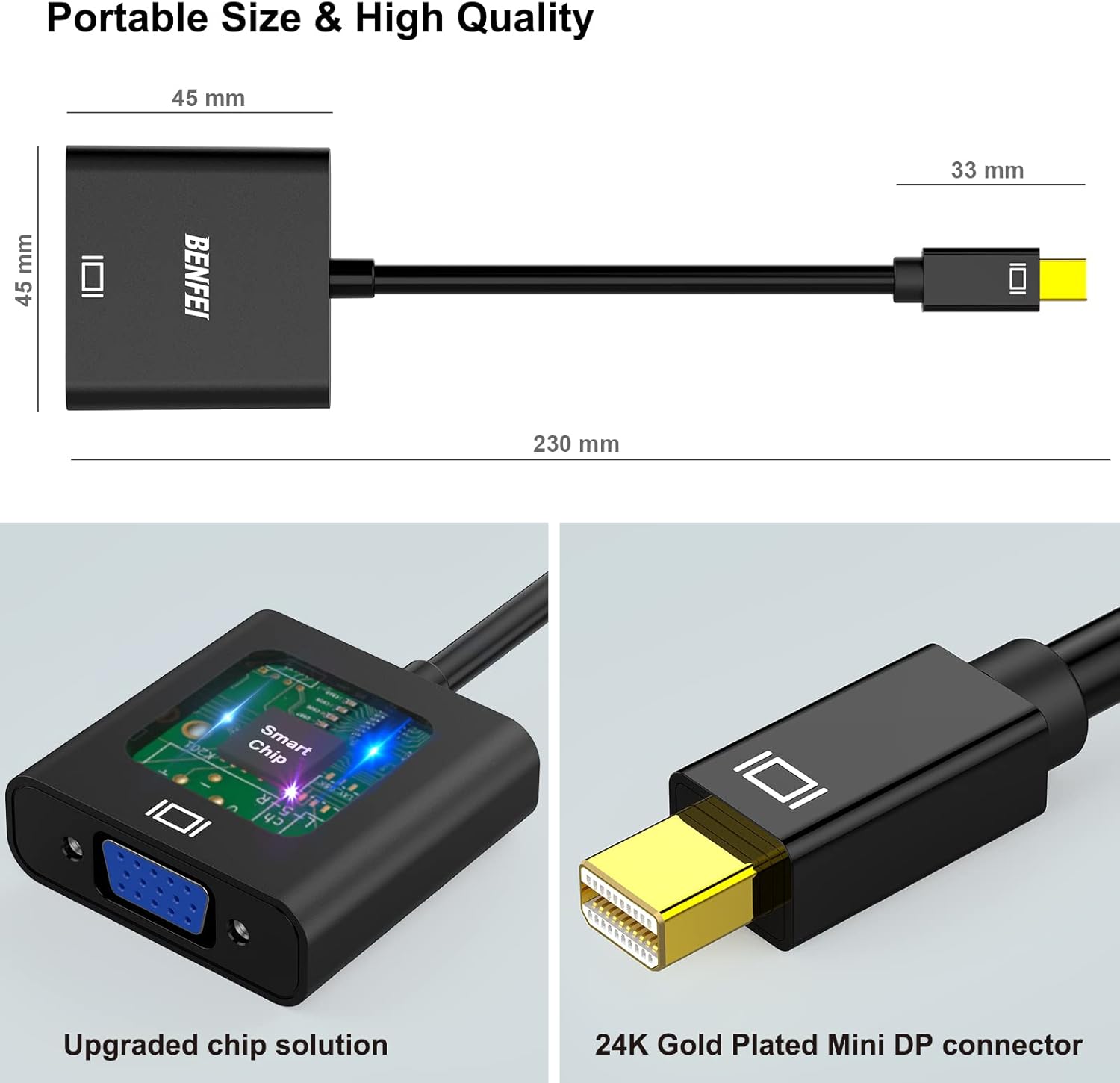

Figura 5.1: Característiques de l'adaptador, com ara la mida compacta, el xip intel·ligent i el connector xapat en or.
6. Solució De Problemes
Si teniu problemes mentre feu servir l'adaptador Mini DisplayPort a VGA de BENFEI, consulteu els següents consells de resolució de problemes:
- Sense pantalla al monitor:
- Assegureu-vos que totes les connexions estiguin ben connectades. Desendolleu i torneu a connectar els extrems Mini DisplayPort i VGA.
- Verifiqueu que el cable VGA funciona correctament provant-lo amb un altre dispositiu si és possible.
- Reviseu la configuració de la pantalla de l'ordinador per assegurar-vos que el monitor extern s'ha detectat i configurat (per exemple, si està ampliat o duplicat).
- Confirma que el Mini DisplayPort del dispositiu font estigui actiu i emeti un senyal.
- Imatge parpellejant o inestable:
- Comproveu si hi ha connexions soltes.
- Assegureu-vos que la resolució i la freqüència d'actualització de l'ordinador siguin compatibles amb la pantalla VGA. Proveu de reduir la resolució si els problemes persisteixen.
- Minimitzar les interferències d'altres dispositius electrònics.
- Sense àudio:
- Aquest adaptador només transmet senyals de vídeo. No admet la sortida d'àudio. Per a l'àudio, connecteu un cable d'àudio separat del dispositiu font a la pantalla o als altaveus externs.
- L'adaptador no funciona amb USB/DP/DVI:
- Aquest adaptador està dissenyat específicament per a la conversió de Mini DisplayPort a VGA. No és compatible amb ports USB, DisplayPort estàndard o DVI. Assegureu-vos que el dispositiu font tingui un port Mini DisplayPort o Thunderbolt.
Figura 6.1: Direccionalitat de l'adaptador i tipus de ports incompatibles.
7. Especificacions
| Característica | Especificació |
|---|---|
| Número de model | 000171 |
| Tipus de connector | Mini DisplayPort mascle a VGA femella |
| Resolució màxima | 1920 x 1200 / 1080p Full HD a 60 Hz |
| Suport d'àudio | No (només vídeo) |
| Dimensions del producte (L x A x A) | 0.39 x 0.39 x 0.39 polzades (aprox. 1 x 1 x 1 cm) |
| Pes de l'article | 1 unça (aproximadament 28 grams) |
| Color | Negre (Mini DP a VGA) |
| Material | Connectors xapats en or per a una major durabilitat i integritat del senyal |
| Usos específics | Monitor, projector, connexió de TV |
8. Garantia i Suport
BENFEI ofereix la següent garantia i assistència per a aquest producte:
- Garantia de devolució de diners: 45 dies.
- Garantia sense preocupacions: 18 mesos.
- Atenció al client: Per a assistència tècnica, reclamacions de garantia o qualsevol consulta relacionada amb el producte, poseu-vos en contacte amb l'atenció al client de BENFEI a través de la plataforma del minorista o del lloc web oficial de BENFEI. weblloc.
