Manual d'usuari de la impressora fotogràfica professional DNP DS620A

1. Introducció

Aquest manual proporciona informació essencial per al funcionament segur i eficient de la impressora fotogràfica professional de subjecció de tinta DNP DS620A. Llegiu atentament aquest manual abans d'utilitzar la impressora i conserveu-lo per a futures consultes.

La DNP DS620A està dissenyada per a la impressió fotogràfica per sublimació de tinta d'alta velocitat i alta qualitat, oferint mides d'impressió versàtils des de 2x6 polzades fins a 6x8 polzades. Compta amb un consum d'energia i un malbaratament de suports optimitzats, juntament amb informació d'estat avançada per a un funcionament eficient.

2. Informació de seguretat

Observeu sempre les precaucions de seguretat següents per evitar lesions o danys a la impressora.

Font d'alimentació: Feu servir només el cable d'alimentació subministrat amb la impressora. Assegureu-vos que la presa de corrent coincideixi amb el voltatge de la impressora.tage requisits.
Ventilació: No bloquegeu les obertures de ventilació. Assegureu-vos que hi hagi prou espai al voltant de la impressora per a un flux d'aire adequat.
Col·locació: Col·loqueu la impressora sobre una superfície estable i plana. Eviteu llocs amb massa pols, humitat o llum solar directa.
Manipulació de mitjans: Manipuleu els suports d'impressió i els cartutxos de cinta amb cura. Eviteu tocar la superfície d'impressió del suport.
Components interns: No intenteu obrir ni reparar la impressora vosaltres mateixos. Demaneu totes les tasques de manteniment a personal qualificat.
Emergència: En cas de fum, olors inusuals o funcionament anormal, desconnecteu immediatament el cable d'alimentació i poseu-vos en contacte amb el servei d'assistència.

3. Contingut del paquet

Verifiqueu que tots els elements siguin presents al paquet:

Unitat d'impressora fotogràfica DNP DS620A
Cable d'alimentació
Cable USB (per connectar-lo a l'ordinador)
Manual d'usuari (aquest document)
Espaciadors de suports (per a diferents mides d'impressió)
Caixa de residus
Sampels suports d'impressió i la cinta (poden variar segons la regió/el paquet)

4. Guia de configuració

4.1 Desembalatge i col·locació

Traieu amb cura la impressora del seu embalatge. Col·loqueu la impressora sobre una superfície plana i resistent amb espai suficient per a la ventilació i la càrrega/descàrrega de suports.

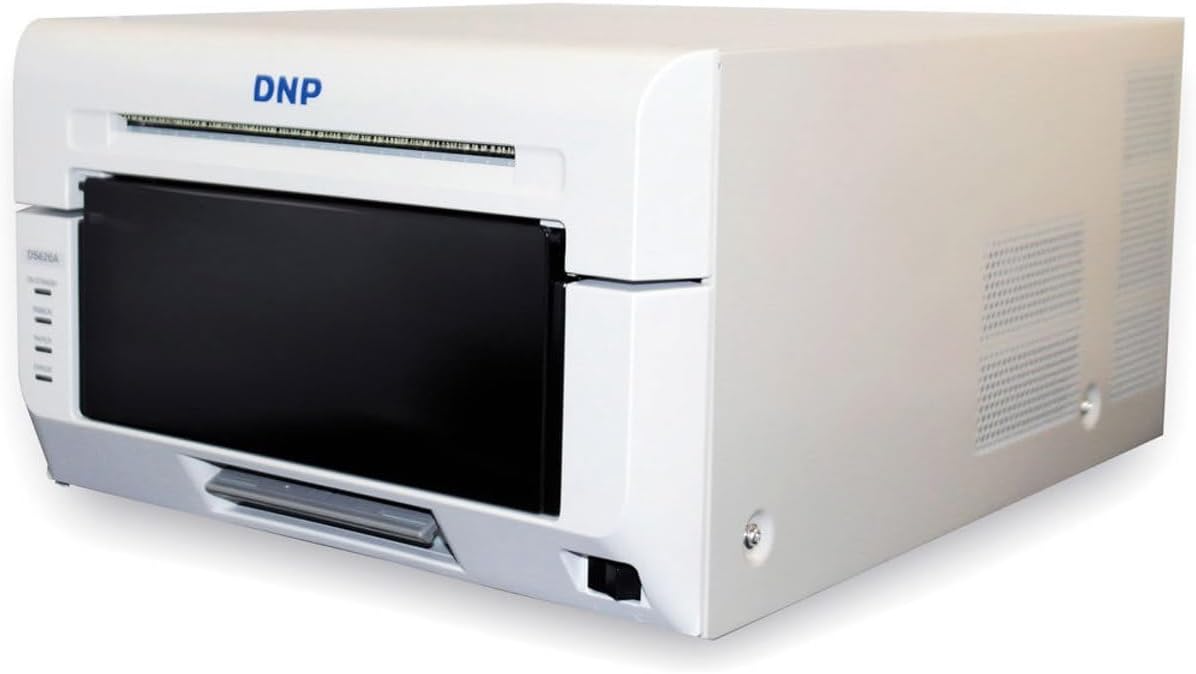

Impressora DNP DS620A des d'un lleuger angle, mostrant la part frontal i el costat dret.

Figura 4.1: Davant dret view de la impressora DNP DS620A.

4.2 Connexió de la impressora

Connecteu el cable d'alimentació a la impressora i després a una presa de corrent amb connexió a terra.
Connecteu el cable USB del port USB de la impressora al port USB de l'ordinador.
Engegueu la impressora amb l'interruptor, que normalment es troba a la part frontal o lateral.

4.3 Instal·lació del suport d'impressió i la cinta

La DS620A utilitza una combinació de rotlle de paper i cartutx de cinta per imprimir. Assegureu-vos d'utilitzar suports originals DNP per obtenir un rendiment òptim.

Obriu la coberta frontal de la impressora.
Introduïu el rotlle de paper a l'eix, assegurant-vos que estigui correctament orientat.
Col·loqueu el cartutx de cinta a la ranura designada. Seguiu les fletxes o guies de l'interior de la impressora per a una alineació correcta.
Tanqueu bé la coberta frontal. La impressora alimentarà el suport automàticament.

Davant view de la impressora DNP DS620A amb la safata de suports visible.

Figura 4.3: Frontal view del DNP DS620A, que mostra l'àrea de càrrega de suports.

4.4 Instal·lació del controlador

Instal·leu els controladors d'impressora més recents del DNP oficial weblloc. No utilitzeu controladors obsolets ni controladors de fonts no oficials. Seguiu les instruccions que apareixen a la pantalla durant la instal·lació.

5. Instruccions de funcionament

5.1 Imprimir una foto

Assegureu-vos que la impressora estigui engegada i connectada a l'ordinador.
Obriu la imatge que voleu imprimir amb el vostre editor de fotos preferit o viewprogramari d'ing.
Accediu al quadre de diàleg d'impressió (File > Imprimeix).
Seleccioneu la DNP DS620A com a impressora.
Ajusteu els paràmetres d'impressió com ara la mida del paper (per exemple, 4x6, 5x7, 6x8), la qualitat d'impressió i l'acabat (brillant o mat) a les preferències de la impressora.
Feu clic a "Imprimeix". La impressora processarà i imprimirà la foto.

Impressora DNP DS620A amb una foto expulsada per la ranura frontal.

Figura 5.1: Fotografia que s'imprimeix i s'expulsa del DNP DS620A.

5.2 Comprensió dels indicadors d'estat de la impressora

La impressora disposa d'indicadors LED al panell frontal per comunicar el seu estat:

POTÈNCIA: Indica l'estat d'alimentació.
CINTA: Indica l'estat de la cinta (per exemple, baixa, buida, error).
PAPER: Indica l'estat del paper (per exemple, baix, buit, encallament).
ERROR: S'il·lumina quan es produeix un error. Consulteu la secció de resolució de problemes per obtenir més informació.

lateral view de la impressora DNP DS620A que mostra els indicadors lluminosos d'estat.

Figura 5.2: Indicadors d'estat del DNP DS620A.

6. Manteniment

6.1 Neteja de la impressora

Una neteja regular ajuda a mantenir la qualitat d'impressió i allarga la vida útil de la impressora.

Exterior: Netegeu l'exterior amb un drap suau, sec i sense borrissol. No utilitzeu productes de neteja abrasius ni dissolvents.
Interior: Netegeu periòdicament l'interior de la impressora, especialment la zona del capçal d'impressió, amb un kit de neteja recomanat per DNP. Apagueu i desendolleu sempre la impressora abans de netejar-la.
Caixa de residus: Buideu el contenidor de residus regularment per evitar l'acumulació de pols de paper.

6.2 Substitució del suport i la cinta

Quan s'acabi la cinta o el paper, els indicadors d'estat de la impressora us avisaran. Seguiu els passos de la secció 4.3 per substituir-los.

7. Solució De Problemes

Aquesta secció tracta problemes comuns que podeu trobar.

Problema	Causa possible	Solució
La impressora no s'encén	Cable d'alimentació desconnectat; Problema amb la presa de corrent	Comproveu la connexió del cable d'alimentació; proveu una presa de corrent diferent
Sense sortida d'impressió	Controlador incorrecte; suport/cinta buits o carregats incorrectament; problema de connexió USB	Instal·leu el controlador correcte; Torneu a carregar el suport/la cinta; Comproveu el cable USB
Poca qualitat d'impressió	Capçal d'impressió brut; suports antics o incompatibles; configuració d'impressió incorrecta	Netegeu el capçal d'impressió; utilitzeu suports DNP originals; ajusteu la configuració d'impressió (resolució, acabat)
Embús de paper	Càrrega incorrecta del suport; Obstrucció a la ruta del paper	Obriu la coberta i retireu amb cura el paper encallat; assegureu-vos que el suport estigui carregat correctament
La impressora fa soroll	Soroll de funcionament normal; components solts	Una mica de soroll de funcionament és normal per a les impressores de subjecció de tinta. Si és excessiu, contacteu amb el servei d'assistència.

Si el problema persisteix després d'intentar aquestes solucions, poseu-vos en contacte amb el servei d'atenció al client de DNP.

8. Especificacions tècniques

Model: DNP DS620A
Mètode d'impressió: Transferència tèrmica per sublimació de color
Resolució d'impressió: 300 x 300 ppp
Velocitat d'impressió: Aproximadament 8.3 segons per a impressions de 4x6 polzades
Mides d'impressió: 2x6, 3.5x5, 4x6, 5x7, 6x8 polzades
Capacitat dels suports: Fins a 400 fulls per rotlle (4x6 polzades)
Opcions d'acabat: Brillant i mat (seleccionable mitjançant el controlador)
Interfície: USB
Dimensions (L x P x A): Aproximadament 19.75 x 15.75 x 13.25 polzades
Pes: Aproximadament 29.7 lliures
Consum d'energia: Optimitzat amb mode d'espera (menys de 0.5 W)

9. Garantia i Suport

9.1 Informació de la garantia

La impressora DNP DS620A normalment ve amb un Garantia de canvi anticipat (AE)Aquesta garantia preveu l'enviament d'una unitat de recanvi en cas d'una fallada de maquinari coberta, minimitzant així el temps d'inactivitat. Consulteu la documentació de compra o el DNP oficial. weblloc web per conèixer els termes específics de la garantia, la durada i els procediments de registre.

Impressora DNP DS620A al costat d'una insígnia que indica "Garantia estesa de canvi anticipat de 3 anys".

Figura 9.1: DNP DS620A amb una indicació de la seva garantia de canvi anticipat.

9.2 Atenció al client

Per a assistència tècnica, descàrregues de controladors o reclamacions de garantia, visiteu el servei d'assistència oficial de DNP. weblloc web o poseu-vos en contacte amb el seu departament d'atenció al client. Tingueu a mà el número de sèrie de la impressora i el comprovant de compra quan us poseu en contacte amb el servei d'assistència.

Funcionari del DNP Weblloc: www.dnpphoto.com
