1. Introducció
Aquest manual proporciona instruccions detallades per a l'adaptador de corrent CA/CC Bewinner de 24 V i 1.5 A. Aquest adaptador està dissenyat per convertir el corrent altern (CA) d'una presa de corrent a corrent continu (CC), adequat per a una àmplia gamma de dispositius electrònics que requereixen 24 V i fins a 1.5 A. Llegiu atentament aquest manual abans d'utilitzar el producte per garantir-ne el funcionament correcte i la seguretat.
Imatge 1.1: acabatview de l'adaptador de corrent CA/CC Bewinner de 24 V i 1.5 A, que mostra la unitat principal, l'endoll de CA i el connector de sortida de CC.
2. Característiques del producte
- Alta fiabilitat: Equipat amb un rendiment antiinterferències per a un funcionament estable.
- Conversió d'energia eficient: Presenta una petita ondulació de corrent continu i una alta eficiència de treball (fins al 98%).
- Durabilitat: Dissenyat per a baixes temperatures de funcionament i una vida útil prolongada.
- Compatibilitat universal: Vol d’entrada amplatagLa gamma (100V-240V AC 50/60Hz) compleix els estàndards globals.
- Seguretat millorada: Proporciona un bon aïllament i una alta resistència elèctrica.
- Protecció integrada: Inclou curtcircuit, sobrecorrent, sobrecàrrega i sobretensiótage funcions de protecció.
Imatge 2.1: L'adaptador de corrent, que destaca les seves capacitats antiinterferències per a un rendiment fiable.

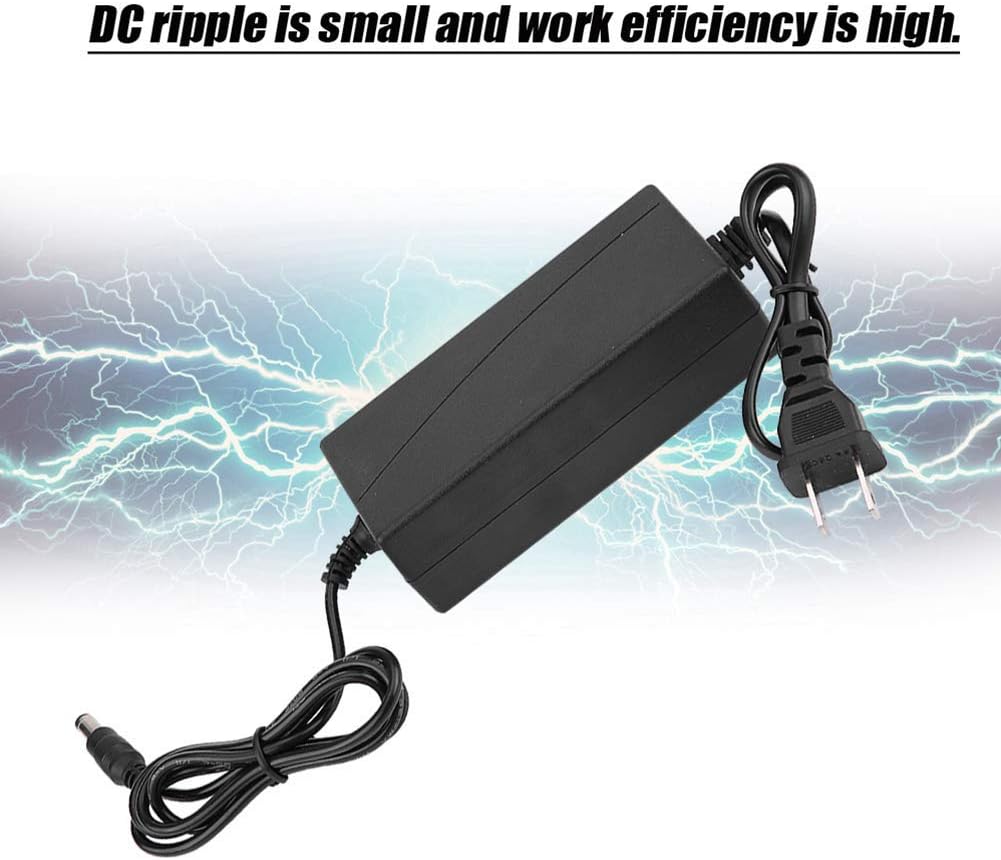

Imatge 2.2: L'adaptador de corrent, que il·lustra la seva petita ondulació de CC i l'alta eficiència de treball.
3. Especificacions
| Especificació | Valor |
|---|---|
| Material | ABS |
| Color | Negre |
| Entrada Voltage | 100V-240V AC |
| Freqüència d'entrada | 50/60Hz |
| Longitud de línia d'entrada | 0.5 m (19.7 polzades) |
| Vol. De sortidatage | 24V DC |
| Corrent de sortida | 1.5 A (1500 mA) |
| Longitud de la línia de sortida | 1 m (39.4 polzades) |
| Interfície d'alimentació | Connector de barril de CC de 5.5 x 2.5 mm |
| Eficiència laboral | 98% |
| Taxa d'ajust de càrrega | 4% |
| VoltagTaxa de regulació electrònica | 4% |
| Temperatura de treball | 0 ~ 50 ° C (32 ~ 122 ° F) |
| Dimensions de l'adaptador (L x A x A) | Aprox. 11.2 x 5.3 x 3.2 cm (4.4 x 2.1 x 1.3 polzades) |
| Longitud completa (adaptador + cables) | Aprox. 1.5 m (59.1 polzades) |
| Pes de l'article | 5.9 unces |
| Wattage | 24 watts |

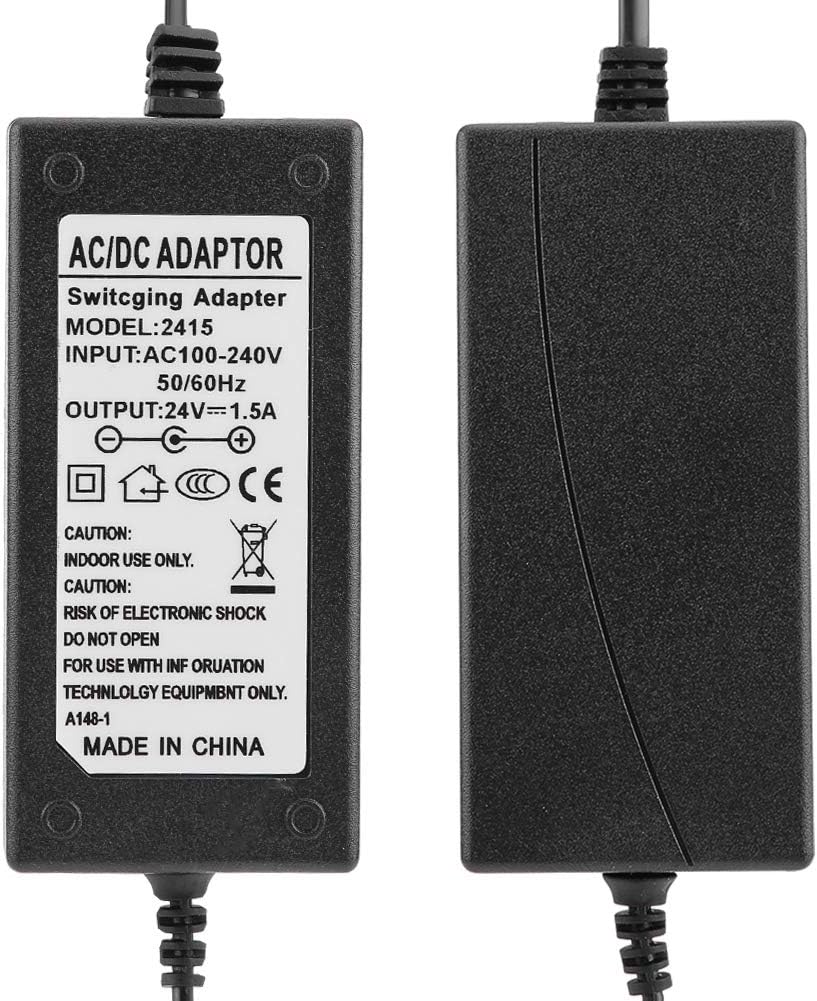

Imatge 3.1: Primer pla view de l'etiqueta de l'adaptador, que mostra les especificacions elèctriques detallades i les marques de seguretat.
4. Configuració
- Verifiqueu la compatibilitat del dispositiu: Assegureu-vos que el dispositiu requereixi una entrada de 24 V CC i que el seu consum de corrent no superi els 1.5 A. A més, confirmeu que el port d'entrada d'alimentació del dispositiu sigui compatible amb un connector de CC de cilindre de 5.5 x 2.5 mm.
- Connecta't al dispositiu: Inseriu fermament el connector de CC de l'adaptador de corrent al port d'entrada d'alimentació del vostre dispositiu electrònic.
- Connecteu-vos a la presa de corrent: Connecteu el cable d'alimentació de CA de l'adaptador a una presa de paret estàndard de CA de 100 V-240 V.
- Encès: Un cop connectat, el dispositiu hauria de rebre alimentació. Engegueu-lo si té un interruptor d'alimentació.
Imatge 4.1: Detallada view de l'endoll de CA i el connector de CC de cilindre, que il·lustra els punts de connexió.
5. Instruccions de funcionament
L'adaptador de corrent CA/CC de 24 V i 1.5 A de Bewinner està dissenyat per a un funcionament senzill. Un cop connectat correctament, subministrarà energia contínuament al dispositiu. Normalment no cal cap interacció addicional de l'usuari per a la seva funció bàsica.
- Assegureu-vos sempre que l'adaptador s'utilitza dins del volum especificat.tage i límits de corrent.
- Eviteu doblegar o engarzar excessivament els cables per evitar danys interns.
- Desconnecteu l'adaptador de la presa de corrent quan no l'utilitzeu durant períodes prolongats.
6. Aplicacions
Aquest adaptador de corrent és adequat per a una àmplia gamma de dispositius electrònics domèstics i portàtils que requereixen una font d'alimentació de 24 V CC amb una entrada de CC de 5.5 x 2.5 mm. Les aplicacions habituals inclouen, entre d'altres:
- Mini televisors
- Discs durs mòbils de 2.5 polzades
- DVD mòbils
- Caixes de televisió
- Equips d'àudio i vídeo
- Equips de càrrega
- Petita Lamps
- Encaminadors
- Interruptors
- Consoles de jocs
- Telèfons
- Llums de colors
- Càmeres
- Equipament de vigilància
- Controladors
Imatge 6.1: L'adaptador de corrent, que il·lustra la seva àmplia gamma de dispositius i aplicacions compatibles.
7. Informació de seguretat
Per garantir un funcionament segur i evitar danys a l'adaptador o als dispositius connectats, observeu les següents pautes de seguretat:
- Només per a ús interior: Aquest adaptador està dissenyat per a ús en interiors. No l'exposeu a la pluja, la humitat ni a temperatures extremes.
- Ventilació adequada: Assegureu-vos que hi hagi una ventilació adequada al voltant de l'adaptador. No el tapeu ni el col·loqueu en espais tancats que puguin provocar un sobreescalfament.
- Evita la sobrecàrrega: No connecteu dispositius que consumeixin més d'1.5 A de corrent, ja que això pot danyar l'adaptador i el dispositiu connectat.
- Vol correctetage: Connecteu-lo només a preses de corrent que tinguin una tensió de 100 V a 240 V CA.
- Manejar amb cura: Eviteu deixar caure l'adaptador ni sotmetre'l a impactes forts.
- Mantenir allunyat dels nens: Guardeu l'adaptador fora de l'abast dels nens.
- Sense desmuntatge: No intenteu obrir ni reparar l'adaptador. Demaneu totes les tasques de manteniment a personal qualificat. Risc de descàrrega elèctrica.
- Inspeccionar regularment: Reviseu periòdicament l'adaptador i els cables per detectar qualsevol signe de danys. Deixeu d'utilitzar-los si detecteu danys.
8. Manteniment
L'adaptador de corrent Bewinner requereix un manteniment mínim per garantir la seva longevitat i rendiment.
- Neteja: Feu servir un drap suau i sec per netejar l'exterior de l'adaptador. No utilitzeu netejadors líquids ni dissolvents.
- Emmagatzematge: Quan no l'utilitzeu, guardeu l'adaptador en un lloc fresc i sec, allunyat de la llum solar directa i de temperatures extremes.
- Gestió de cables: Eviteu enrotllar els cables massa fort, ja que això pot causar tensió i danys amb el temps.
9. Solució De Problemes
Si teniu problemes amb l'adaptador de corrent Bewinner, consulteu els problemes i solucions més comuns següents:
- Sense alimentació al dispositiu:
- Assegureu-vos que l'endoll de CA estigui completament inserit a la presa de corrent.
- Verifiqueu que el connector de CC estigui ben connectat al dispositiu.
- Comproveu si la presa de corrent funciona connectant-hi un altre dispositiu.
- Confirma que l'interruptor d'engegada del dispositiu estigui en la posició "ON".
- Assegureu-vos dels requisits d'alimentació del vostre dispositiu (voltage i corrent) coincideixen amb les especificacions de l'adaptador.
- Sobreescalfament de l'adaptador:
- Assegureu-vos que l'adaptador tingui una ventilació adequada i que no estigui cobert.
- Verifiqueu que el dispositiu connectat no superi el corrent màxim de sortida de l'adaptador d'1.5 A.
- Desconnecteu l'adaptador i deixeu-lo refredar abans de tornar-lo a connectar. Si el sobreescalfament persisteix, deixeu-ne d'utilitzar-lo.
- Potència intermitent:
- Comproveu si hi ha connexions soltes tant a la presa de corrent altern com a l'entrada de corrent continu del dispositiu.
- Inspeccioneu els cables per detectar qualsevol dany o desgast visible.
Si aquests passos no resolen el problema, poseu-vos en contacte amb l'atenció al client.
10. Garantia i Suport
Bewinner es compromet a proporcionar productes de qualitat i satisfacció del client. Si teniu problemes de qualitat o preguntes sobre aquest producte, el nostre equip professional d'atenció al client està disponible per ajudar-vos.
- Atenció al client: Per obtenir assistència, poseu-vos en contacte amb el servei d'atenció al client de Bewinner. El nostre equip està disponible en línia les 24 hores per ajudar a resoldre qualsevol problema ràpidament.
- Informació de la garantia: Els detalls específics de la garantia poden variar. Consulteu la documentació de compra o poseu-vos en contacte amb el servei d'atenció al client per obtenir informació completa sobre la garantia.
