Manual d'usuari de la placa vitroceràmica elèctrica Smeg COLONIALE P875AO

1. Introducció

Aquest manual proporciona informació essencial per a l'ús segur i eficient de la placa vitroceràmica elèctrica Smeg COLONIALE P875AO. Llegiu-lo atentament abans de la instal·lació, el funcionament o el manteniment.

La placa de cocció Smeg P875AO té un marc de color antracita i una superfície de vidre ceràmic negre, controlada per botons amb acabat de coure. Està dissenyada per a una instal·lació integrada i ofereix cinc zones de calefacció radiant.

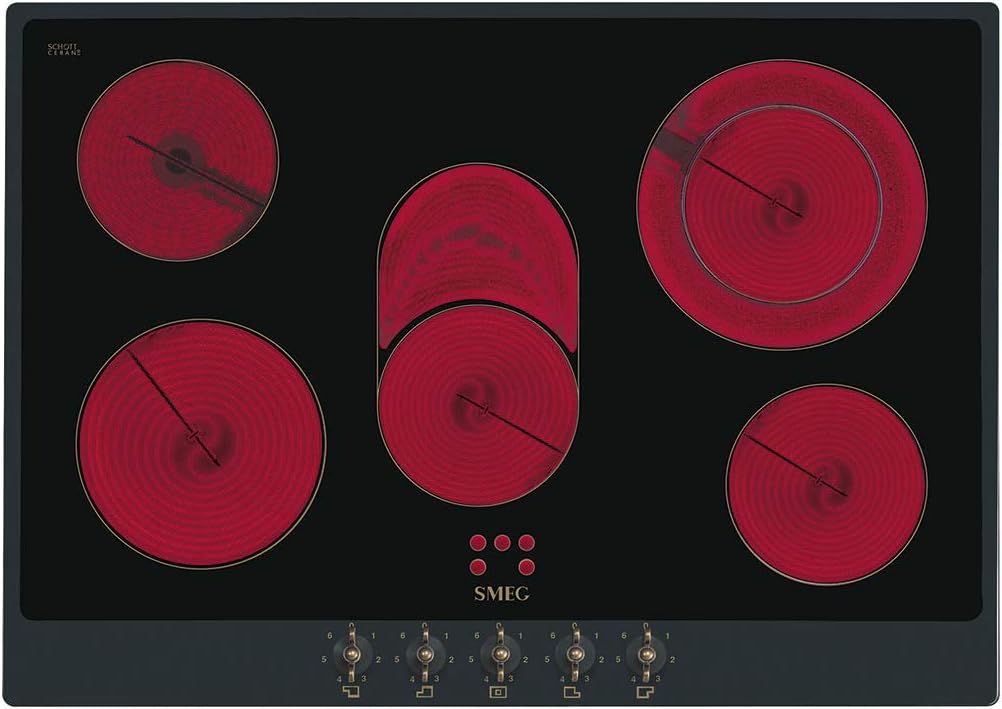

Figura 1.1: A dalt view de la placa vitroceràmica elèctrica Smeg COLONIALE P875AO. La placa té una superfície de vidre ceràmic negre amb cinc zones de calefacció radiants, que brillen en vermell quan estan actives. Sota la superfície de cocció principal, hi ha cinc botons de control amb un acabat de coure, cadascun corresponent a una zona de calefacció. El logotip de Smeg és visible al centre.

2. Informació de seguretat

Important: Llegiu totes les instruccions abans d'utilitzar l'aparell per evitar lesions o danys.

• Assegureu-vos que l'aparell estigui correctament instal·lat per un tècnic qualificat d'acord amb la normativa local.
• No toqueu superfícies calentes. Feu servir sempre guants de forn o guants de cuina.
• No deixeu mai la placa de cocció sense vigilància durant el funcionament, especialment quan cuineu amb oli o greix.
• Mantingueu els nens allunyats de l'aparell. Aquest aparell no està pensat per a ser utilitzat per persones (inclosos els nens) amb capacitats físiques, sensorials o mentals reduïdes, o amb manca d'experiència i coneixements, llevat que hagin rebut supervisió o instruccions sobre l'ús de l'aparell per part d'una persona responsable de la seva seguretat.
• No utilitzeu la placa de cocció com a superfície de treball ni per emmagatzemar coses.
• Eviteu col·locar objectes metàl·lics com ara ganivets, forquilles, culleres i tapes sobre la superfície de la placa de cocció, ja que es poden escalfar.
• En cas d'esquerda a la superfície de vitroceràmica, apagueu immediatament l'aparell i desconnecteu-lo de la xarxa elèctrica per evitar la possibilitat de descàrrega elèctrica.
• Assegureu-vos una ventilació adequada al voltant de l'aparell.
• L'aparell està equipat amb protecció contra sobreescalfament. Si s'activa, la zona de calefacció s'apagarà temporalment.
• Després de l'ús, la superfície de vitroceràmica conserva la calor residual. L'indicador de calor residual s'il·luminarà fins que la superfície s'hagi refredat a una temperatura segura.

3. Configuració i instal·lació

La placa de cocció Smeg P875AO està dissenyada per a la instal·lació integrada. És fonamental que la instal·lació la realitzi un electricista qualificat o un tècnic de servei autoritzat per garantir el compliment de totes les normes elèctriques i de seguretat.

3.1 Desembalatge

• Traieu amb cura la placa de cocció del seu embalatge.
• Comproveu si hi ha algun signe de dany durant el transport. Si detecteu danys, no instal·leu l'aparell i poseu-vos en contacte amb el vostre distribuïdor.
• Assegureu-vos que hi hagi tots els components que figuren a la secció "Components inclosos" (vegeu Especificacions), incloent-hi el kit de muntatge i aquest manual d'usuari.

3.2 Connexió elèctrica

• L'aparell requereix un volumtage de 380-415 V (220-240 V) i una freqüència de 50/60 Hz.
• La capacitat de connexió és de 8.60 kW, amb una classificació de seguretat de 38 A.
• El tipus d'endoll és Tipus C/EF - 2 pins (Europlug/FR-DE Hybrid).
• Totes les connexions elèctriques han de complir les normatives locals de cablejat.

3.3 Muntatge

• Consulteu les instruccions de muntatge separades que s'inclouen amb el kit de muntatge per obtenir les dimensions detallades del retall i els procediments d'instal·lació.
• Assegureu-vos que hi hagi prou espai lliure per a la ventilació sota la placa de cocció.

4. Instruccions de funcionament

La placa de cocció Smeg P875AO té cinc zones de calefacció radiant, cadascuna controlada per un botó dedicat.

4.1 Zones de calefacció superiors aview

• posterior esquerra: 1.20 kW, Ø 140 mm
• Front esquerre: 1.80 kW, Ø 180 mm
• Central: 2.00 kW, 150 x 250 mm (zona ovalada)
• posterior dreta: 2.40 kW, Ø 210 mm
• Davant dret: 1.20 kW, Ø 140 mm

4.2 Ús dels botons de control

1. Identifiqueu el botó corresponent a la zona de calefacció desitjada. La disposició dels botó normalment reflecteix la disposició de les zones de calefacció a la superfície de la placa de cocció.
2. Gireu el botó en sentit horari per activar la zona de cocció i seleccioneu un nivell de potència. La placa de cocció ofereix 6 nivells de potència, que van de l'1 (foc baix) al 6 (foc alt).
3. La zona de calefacció seleccionada començarà a brillar en vermell, cosa que indica que està activa i escalfant.
4. Per apagar una zona de calefacció, gireu el botó corresponent en sentit antihorari fins a la posició '0'.

4.3 Indicador de calor residual

Després d'apagar una zona de calefacció, l'indicador de calor residual (normalment una 'H' o un punt a la pantalla de la placa de cocció, o un llum a prop del botó) romandrà encès. Això indica que la superfície encara està calenta i que cal anar amb compte. L'indicador s'apagarà un cop la superfície s'hagi refredat a una temperatura segura.

5. Manteniment i Neteja

Una neteja i un manteniment regulars garantiran la longevitat i el rendiment òptim de la vostra placa de cocció.

5.1 Neteja diària

• Assegureu-vos sempre que la placa de cocció estigui freda abans de netejar-la.
• Netegeu la superfície de vitroceràmica amb un drap suau o una esponja i un detergent suau.
• Per a taques difícils o menjar cremat, feu servir un netejador especialitzat per a plaques de vitroceràmica.
• Esbandeix bé i eixuga amb un drap net per evitar taques d'aigua.

5.2 Ús del raspador de vidre

La placa de cocció inclou un rascador de vidre per eliminar els residus durs i cremats. Feu-lo servir amb cura en angle per evitar ratllar la superfície. Seguiu sempre les instruccions del fabricant del rascador.

5.3 botons de control

Els botons de control es poden netejar amb anuncisamp drap. No utilitzeu productes de neteja abrasius ni els submergiu en aigua.

6. Solució De Problemes

Abans de contactar amb el servei tècnic, comproveu els següents problemes habituals:

• La placa de cocció no s'encén:
  • Comproveu si l'aparell està connectat correctament a la xarxa elèctrica.
  • Verifiqueu que l'interruptor automàtic no s'hagi disparat.
• La zona de calefacció no escalfa:
  • Assegureu-vos que el botó de control d'aquesta zona estigui girat a un nivell de potència superior a "0".
  • Comproveu si la protecció contra sobreescalfament s'ha activat (la zona es refredarà abans de reactivar-se).
• L'indicador de calor residual roman encès:
  • Això és normal. L'indicador s'apagarà un cop la superfície s'hagi refredat prou.
• Sorolls inusuals durant el funcionament:
  • Els sorolls lleus d'expansió i contracció són normals durant l'escalfament i el refredament.

Si el problema persisteix després de comprovar aquests punts, desconnecteu l'aparell de la xarxa elèctrica i contacteu amb un tècnic de servei qualificat.

7. Especificacions

8. Garantia i Suport

Per obtenir informació sobre la garantia, consulteu la targeta de garantia inclosa amb el producte o consulteu el lloc web oficial de Smeg. weblloc web. Conserveu el comprovant de compra per a qualsevol reclamació de garantia.

Per a consultes sobre assistència tècnica o servei tècnic, poseu-vos en contacte amb el vostre distribuïdor o amb el centre de servei Smeg autoritzat de la vostra regió. Normalment, podeu trobar les dades de contacte a la pàgina oficial de Smeg. weblloc web o a la documentació del producte.
