1. Introducció
Aquest manual d'usuari proporciona instruccions completes per al funcionament i manteniment del vostre cercador de TV per satèl·lit combinat SATLINK ST-5150 DVB-S2/C/T2. Llegiu atentament aquest manual abans d'utilitzar el dispositiu per garantir-ne el funcionament correcte i evitar danys.
L'ST-5150 és un mesurador combinat portàtil compatible amb els estàndards DVB-S2/S, DVB-T/T2 i DVB-C, que admet MPEG2/4 AVC i H.265/HEVC. La seva mida compacta, el disseny lleuger, la interfície d'usuari intuïtiva, la bateria de llarga durada i el seu ampli conjunt de funcions el converteixen en una eina essencial per instal·lar i verificar serveis de televisió digital, inclosos els senyals de satèl·lit, antena i cable per a habitatges residencials o plurifamiliars.
2. Informació de seguretat
Si us plau, observeu les següents precaucions de seguretat per evitar lesions o danys al dispositiu:
- No exposeu el dispositiu a la pluja, la humitat ni a temperatures extremes.
- Eviteu deixar caure o sotmetre el dispositiu a forts impactes.
- Feu servir només l'adaptador de corrent proporcionat per carregar.
- No intenteu desmuntar ni reparar el dispositiu vosaltres mateixos. Demaneu el servei tècnic a personal qualificat.
- Mantingueu el dispositiu allunyat de camps magnètics forts.
3. Producte acabatview
El SATLINK ST-5150 està dissenyat per a una mesura de senyal eficient i precisa. A continuació es mostren els components i les característiques clau:
3.1 Panell frontal i pantalla
Figura 3.1: Davant view del SATLINK ST-5150. Aquesta imatge mostra el panell frontal del dispositiu, amb la pantalla LCD, els botons de navegació, el teclat numèric i les tecles de funció. La pantalla mostra diverses icones per a DVB-S2, DVB-T2, DVB-C, cerca de bucle, càlcul d'angle, altres, multimèdia i configuració del sistema. Els indicadors lluminosos d'encesa, 22K, H/V, bloqueig i càrrega són visibles a sota de la pantalla. Hi ha una brúixola integrada al costat dret del panell de control.
Figura 3.2: SATLINK ST-5150 amb funda protectora de silicona vermella. Aquesta imatge destaca el dispositiu tancat amb la seva funda protectora de silicona vermella, que ofereix una major durabilitat i adherència. La disposició de la pantalla i els botons romanen clarament visibles i accessibles.
3.2 Panell posterior i connexions
Figura 3.3: posterior view del SATLINK ST-5150. Aquesta imatge mostra la part posterior del dispositiu, on es mostra l'etiqueta del producte amb les especificacions d'entrada per a DC12V/1A, els rangs de freqüència (950-2150MHz per a S/S2, 48-862MHz per a T/T2/C), la impedància d'entrada (75Ω) i els detalls de la bateria de Li-ion (7.4V/2600mAh). També es veu un compartiment de la bateria i una reixeta de l'altaveu.
3.3 Característiques clau
- Pantalla LCD TFT d'alta definició de 4.3 polzades
- Totalment compatible amb DVB-S2/S/T/T2/C
- Descodificació per maquinari MPEG-2, MPEG-4 H.264/MPEG4 AVC, H.265/HEVC
- Mesurador digital per a la força i la qualitat del senyal
- Admet l'escaneig automàtic i l'escaneig manual
- Alarma de so i llum per a senyal de bloqueig
- Càlcul automàtic de l'angle AZ i EL
- Admet DiSEqC 1.0/1.1/1.2, Unicable, to de 0/22 kHz
- Altaveu integrat
- Admet tant sortida AV com entrada AV
- Admet tant la sortida HDMI com
- Protecció curta LNB
- Bateria de ions de liti de 7.4 V/2600 mAh inclosa
- Actualització del programari mitjançant port USB
- Disseny fàcil de transportar
4. Configuració
4.1 Càrrega de la bateria
Abans del primer ús, carregueu completament la bateria interna de Li-ion del dispositiu. Connecteu l'adaptador de CA proporcionat al port d'entrada de CC de 12 V del dispositiu i endolleu-lo a una presa de corrent. L'indicador lluminós de càrrega s'il·luminarà durant la càrrega.
4.2 Encès inicial
Manteniu premut el botó Poder botó per encendre el dispositiu. El menú principal apareixerà a la pantalla LCD.
4.3 Configuració d'idioma i sistema
Navegueu fins a Configuració del sistema menú per configurar l'idioma, l'hora i altres paràmetres generals. Feu servir els botons de navegació (Amunt/Abaix/Esquerra/Dreta) i el OK botó per fer seleccions.
Figura 4.1: Pantalla d'informació del sistema. Aquesta imatge mostra la pantalla d'informació del sistema del dispositiu, on es mostren detalls com ara la versió de maquinari (ABC-GB0-A-0), la versió de programari (ST5150-3.0) i la data de compilació (06/06/2022 11:00:29). Normalment s'accedeix a aquesta pantalla a través del menú Configuració del sistema.
5. Instruccions de funcionament
5.1 Recerca de senyal de satèl·lit (DVB-S2)
- Connecteu el cable LNB de l'antena parabòlica a LNB IN port (connector tipus F) a la part superior de l'ST-5150.
- Al menú principal, seleccioneu DVB-S2.
- Trieu el satèl·lit desitjat de la llista o afegiu-ne un de nou.
- Ajusteu la configuració de l'LNB (tipus de LNB, 22 kHz, DiSEqC, etc.) segons calgui.
- Ajusteu l'antena parabòlica mentre observeu les barres de força i qualitat del senyal a la pantalla. El dispositiu emetrà una alarma sonora quan un senyal estigui bloquejat.
- Un cop optimitzat el senyal, podeu realitzar una exploració de canals.

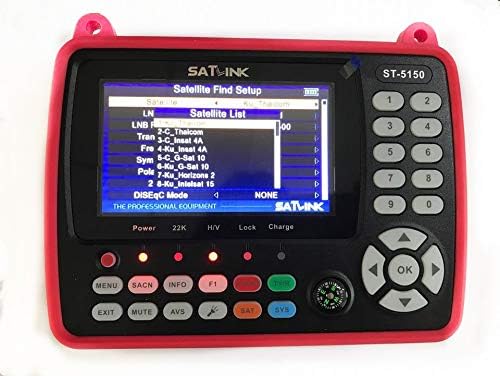

Figura 5.1: Pantalla de configuració de la cerca de satèl·lits. Aquesta imatge mostra la interfície per configurar els paràmetres dels satèl·lits, com ara la llista de satèl·lits, la freqüència LNB, el transponedor, la taxa de símbols i la polarització. Això és crucial per a una adquisició precisa del senyal del satèl·lit.
5.2 Recerca de senyal terrestre/per cable (DVB-T/T2/C)
- Connecteu l'antena o el senyal de televisió per cable a FORMIGA EN port (connector de tipus femella) a la part superior de l'ST-5150.
- Al menú principal, seleccioneu DVB-T2 or DVB-C depenent del tipus de senyal.
- Seleccioneu la regió/banda de freqüència adequada.
- Ajusteu l'antena o comproveu les connexions del cable mentre controleu la intensitat i la qualitat del senyal.
- Realitzeu una exploració de canals un cop el senyal sigui estable.
5.3 Càlcul d'angles
L'ST-5150 pot calcular els angles d'azimut (AZ) i elevació (EL) per a l'alineació de l'antena parabòlica. Aquesta funció utilitza la longitud i la latitud actuals, que es poden introduir manualment o obtenir mitjançant GPS (si està disponible i és compatible amb la funcionalitat interna de brúixola/GPS del dispositiu).
- Al menú principal, seleccioneu Càlcul d'angles
- Introduïu la longitud i la latitud actuals.
- Seleccioneu el satèl·lit desitjat. El dispositiu mostrarà els angles AZ i EL calculats.
Figura 5.2: Pantalla de càlcul d'angles. Aquesta imatge mostra la interfície de càlcul d'angles, que mostra els camps de Longitud, La meva longitud, La meva latitud i els angles calculats (157.8, 35.6, 15.4) per a l'alineació dels satèl·lits. Aquesta funció ajuda a posicionar amb precisió l'antena.
5.4 Reproducció multimèdia
El dispositiu admet la reproducció multimèdia des d'una unitat USB. Inseriu una unitat USB al port USB. Navegueu fins a Multimèdia menú per navegar i reproduir compatible file formats (wma, mp3, mp4, avi, jpg, bmp, img).
6. Manteniment
6.1 Neteja
Netegeu el dispositiu amb un drap suau i sec. No utilitzeu netejadors líquids ni materials abrasius.
6.2 Actualització de programari
El programari del dispositiu es pot actualitzar mitjançant el port USB. Visiteu el lloc web oficial de SATLINK. weblloc web per obtenir el firmware i les instruccions més recents. Normalment, baixareu el firmware file a una unitat USB, inseriu-la al dispositiu i inicieu l'actualització des del menú Configuració del sistema.
6.3 Cura de la bateria
Per allargar la durada de la bateria, eviteu descarregar-la completament amb freqüència. Si guardeu el dispositiu durant un període prolongat, carregueu-lo aproximadament al 50% i torneu-lo a carregar cada pocs mesos.
7. Solució De Problemes
| Problema | Causa possible | Solució |
|---|---|---|
| El dispositiu no s'encén. | Bateria baixa; botó d'engegada no premut correctament. | Carregueu la bateria; premeu i manteniu premut el botó d'engegada durant uns segons. |
| No s'ha detectat cap senyal. | Connexió de cable incorrecta; Configuració incorrecta del satèl·lit/transponedor; Desalineació de l'antena/plat. | Comproveu totes les connexions dels cables; Verifiqueu els paràmetres del satèl·lit/transponedor; Ajusteu l'alineació de l'antena/plat. |
| Pantalla congelada o no respon. | Error de programari. | Feu un restabliment suau mantenint premut el botó d'engegada fins que el dispositiu s'apagui i, a continuació, reinicieu-lo. Si el problema persisteix, considereu una actualització del firmware. |
| Unitat USB no reconeguda. | Sense suport file sistema; Unitat USB danyada. | Assegureu-vos que la unitat USB estigui formatada com a NTFS, FAT32 o FAT16; proveu-ne una altra. |
8. Especificacions tècniques
| Característica | Especificació |
|---|---|
| Normes de transmissió | DVB-S2/S, DVB-T/T2, DVB-C, H.264/MPEG4 AVC, H.265/HEVC |
| Connector d'entrada de satèl·lit | Tipus F |
| Freqüència d'entrada del satèl·lit | 950 a 2150 MHz |
| Nivell d'entrada del senyal de satèl·lit | -65 a -25 dBm |
| Potència LNB | 13V/18V, Imàx. 400mA |
| Connector d'entrada DVB-T/T2/C | Tipus femení |
| Freqüència d'entrada DVB-T/T2/C | 48 a 862 MHz |
| Tipus de pantalla LCD | Transmissiu TFT |
| Resolució LCD | 480x RGB x272 |
| Àrea activa (LxH) | 95 mm x 54 mm |
| Interfície de sortida AV | Jack de 3.5 mm (vídeo CVBS, àudio estèreo E/D) |
| Descompressió de vídeo | MPEG-2 MP a HL, MPEG-1, MPEG-4 ASP a L5, H.264 MP i HP a L4, H.265 / HEVC, descodificació HW JPEG |
| Descompressió d'àudio | MPEG-1 Capa I/II, MPEG-2 Capa I/II |
| Port de servei de dades | Interfície USB 2.0 |
| File Suport del sistema | NTFS, FAT32, FAT16 |
| Admet File Formats | wma, mp3, mp4, avi, jpg, bmp, img |
| Bateria | 7.4 V/2600 mAh Li-ion |
| Sortida de l'adaptador de corrent | DC12V/1.2A |
| Consum d'energia | 10W màx |
| Dimensions (LxWxH) | 170 x 120 x 40 mm |
| Pes net | 1 kg |

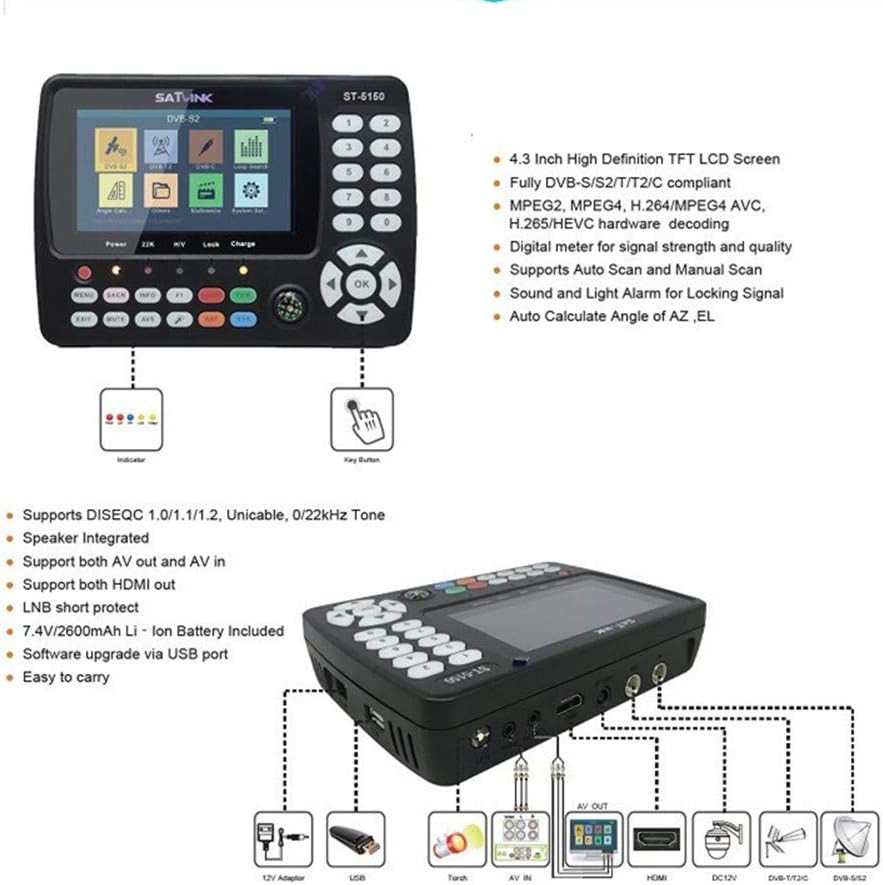

Figura 8.1: Diagrama d'especificacions detallades. Aquesta imatge ofereix un desglossament visual de les característiques i la connectivitat de l'ST-5150, incloent-hi la pantalla LCD TFT HD de 4.3 polzades, la compatibilitat amb DVB-S2/T/T2/C, la descodificació MPEG-2/4 H.264/H.265, el mesurador de senyal digital, l'escaneig automàtic/manual, l'alarma per al senyal de bloqueig, el càlcul de l'angle, la compatibilitat amb DiSEqC, l'altaveu integrat, l'entrada/sortida AV, la sortida HDMI, la protecció contra curtcircuits LNB, la bateria de 7.4 V/2600 mAh i l'actualització del programari USB. També il·lustra els diversos ports i accessoris.
Figura 8.2: Embalatge del producte. Aquesta imatge mostra la caixa d'embalatge del SATLINK ST-5150, i destaca les característiques clau com ara "Full HD 1080", compatibilitat amb DVB-S/S2/C/T/T2, MPEG-2/MPEG-4 i compatibilitat amb H.265/HEVC.
9. Garantia i Suport
Per obtenir informació sobre la garantia i assistència tècnica, consulteu la documentació inclosa amb la compra o visiteu el lloc web oficial de SATLINK. weblloc web. Conserveu el comprovant de compra per a reclamacions de garantia.
Informació de contacte: Si voleu assistència directa, consulteu la informació del venedor a la plataforma on es va comprar el producte o visiteu el lloc web oficial de SATLINK. weblloc web per a consultes generals i actualitzacions de firmware.
