1. Introducció
Thank you for choosing the RCA RC-9L 9-Liter Electric Convection Oven. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new appliance. Please read it thoroughly before first use and keep it for future reference.
This compact and elegant oven is designed for various cooking tasks, including roasting, toasting, baking, and air frying, making it a versatile addition to any kitchen.
Image: The RCA RC-9L 9-Liter Electric Convection Oven, showcasing its compact black design with a glass door and control knobs.
2. Instruccions de seguretat importants
Quan utilitzeu aparells elèctrics, sempre s'han de seguir les precaucions bàsiques de seguretat per reduir el risc d'incendi, descàrrega elèctrica i lesions a les persones, incloses les següents:
- Llegiu totes les instruccions abans d’utilitzar el forn.
- No toqueu superfícies calentes. Utilitzeu nanses o poms.
- Per protegir-se de les descàrregues elèctriques, no submergiu el cable, l'endoll o el forn en aigua o cap altre líquid.
- És necessària una supervisió estreta quan qualsevol aparell és utilitzat per o a prop dels nens.
- Desendolleu la presa de corrent quan no utilitzeu i abans de netejar. Deixeu refredar abans de posar o treure peces.
- No feu servir cap aparell amb un cable o un endoll danyats, o després que l'aparell funcioni malament o s'hagi fet malbé de cap manera.
- L'ús d'accessoris no recomanats pel fabricant de l'aparell pot provocar perills.
- No utilitzar a l'aire lliure.
- No deixeu que el cable pengi de la vora de la taula o del taulell, ni toqui superfícies calentes.
- No col·loqueu-lo sobre o prop d'un cremador de gas o elèctric calent, ni en un forn calent.
- Cal extremar la precaució quan es mou un aparell que contingui oli calent o altres líquids calents.
- Connecteu sempre primer l'endoll a l'aparell i després el cable a la presa de corrent. Per desconnectar-lo, gireu qualsevol control a la posició "off" i, a continuació, retireu l'endoll de la presa de corrent.
- No utilitzeu l'aparell per a un altre ús que el previst.
- Oven is for NOMÉS PER A ÚS DOMÈSTIC. Do not exceed continuous use for more than 2 hours. Allow a minimum of 1 hour rest before reusing.
Image: A warning indicating the oven is for domestic use only, with a maximum continuous operation of 2 hours and a minimum 1-hour rest period between uses.
3. Producte acabatview i Components
Familiarize yourself with the parts of your RCA RC-9L Electric Convection Oven:
- Pom de control de temperatura: Ajusta la temperatura de cocció.
- Botó del temporitzador: Estableix el temps de cocció.
- Llum indicadora: S'il·lumina quan el forn està en funcionament.
- Elements de calefacció: Elements superior i inferior per a una cocció uniforme.
- Prestatge extraïble: Per col·locar aliments.
- Safata de forn: Collects drips and can be used for baking.
- Porta de vidre: Allows monitoring of food without heat loss.
- Tirador: For safe opening and closing of the oven door.
Imatge: Detallada view of the RCA RC-9L oven, highlighting its heating elements, rack, temperature knob, timer knob, and indicator light.
Image: Close-up of the oven's foldable door handle, designed for safe opening and food retrieval.
4. Configuració i primer ús
4.1 Desembalatge
Carefully remove the oven and all accessories from the packaging. Dispose of packaging materials responsibly. Ensure all components are present and undamaged.
4.2 Col·locació
Place the oven on a stable, heat-resistant, and level surface. Ensure there is adequate ventilation around the oven (at least 10 cm clearance on all sides). Do not place the oven near flammable materials or under cabinets.
Image: Diagram showing the external dimensions of the RCA RC-9L oven (Height: 21 cm, Width: 24.7 cm, Length: 36.7 cm) and internal measurements (Length: 24.2 cm, Height: 15.8 cm, Width: 18.8 cm).
4.3 Abans del primer ús
- Wash the baking tray and wire rack in warm, soapy water. Rinse and dry thoroughly.
- Netegeu l'interior i l'exterior del forn amb anunciamp tela.
- Plug the oven into a grounded electrical outlet (120V~ 60Hz 800W).
- To eliminate any manufacturing odors, operate the oven empty for approximately 15 minutes at the maximum temperature setting. A slight odor or smoke is normal during this initial use. Ensure the area is well-ventilated.
5. Instruccions de funcionament
5.1 Funcionament bàsic
- Preparar menjar: Col·loqueu el menjar a la safata de forn o a la reixeta.
- Inserir menjar: Carefully slide the tray or rack into the oven.
- Temperatura establerta: Gireu el botó de control de temperatura a la configuració desitjada.
- Estableix el temporitzador: Turn the timer knob to the desired cooking time. The oven will start heating, and the indicator light will illuminate.
- Monitor de cuina: The glass door allows you to monitor food without opening the oven.
- Finalització: When the set time elapses, the oven will chime, and the indicator light will turn off.
- Eliminar menjar: Amb guants de forn, traieu amb cura els aliments cuits del forn.
Image: A visual guide showing the simple cooking procedure: place food, set time and temperature, wait for the timer to finish, and carefully remove food.
5.2 Funció de convecció
The convection function ensures uniform heat distribution, cooking food more evenly and often in less time. This is ideal for baking and roasting.
5.3 Controls de temperatura i temporitzador
The oven features two main control knobs:
- Control de temperatura: Allows adjustment of temperature according to your recipe.
- Botó del temporitzador: Sets the cooking duration. The oven automatically turns off when the timer expires.
Image: Close-up of the RCA RC-9L oven's control panel, showing the temperature knob, timer knob, and indicator light, with text indicating 'Easy to use!'
Imatge: Una imatge detallada view of the adjustment knobs on the RCA RC-9L oven, emphasizing their use for selecting temperature and time.
5.4 Llum indicador
The indicator light illuminates when the oven is actively heating. It turns off when the set cooking time is complete or when the oven is unplugged.

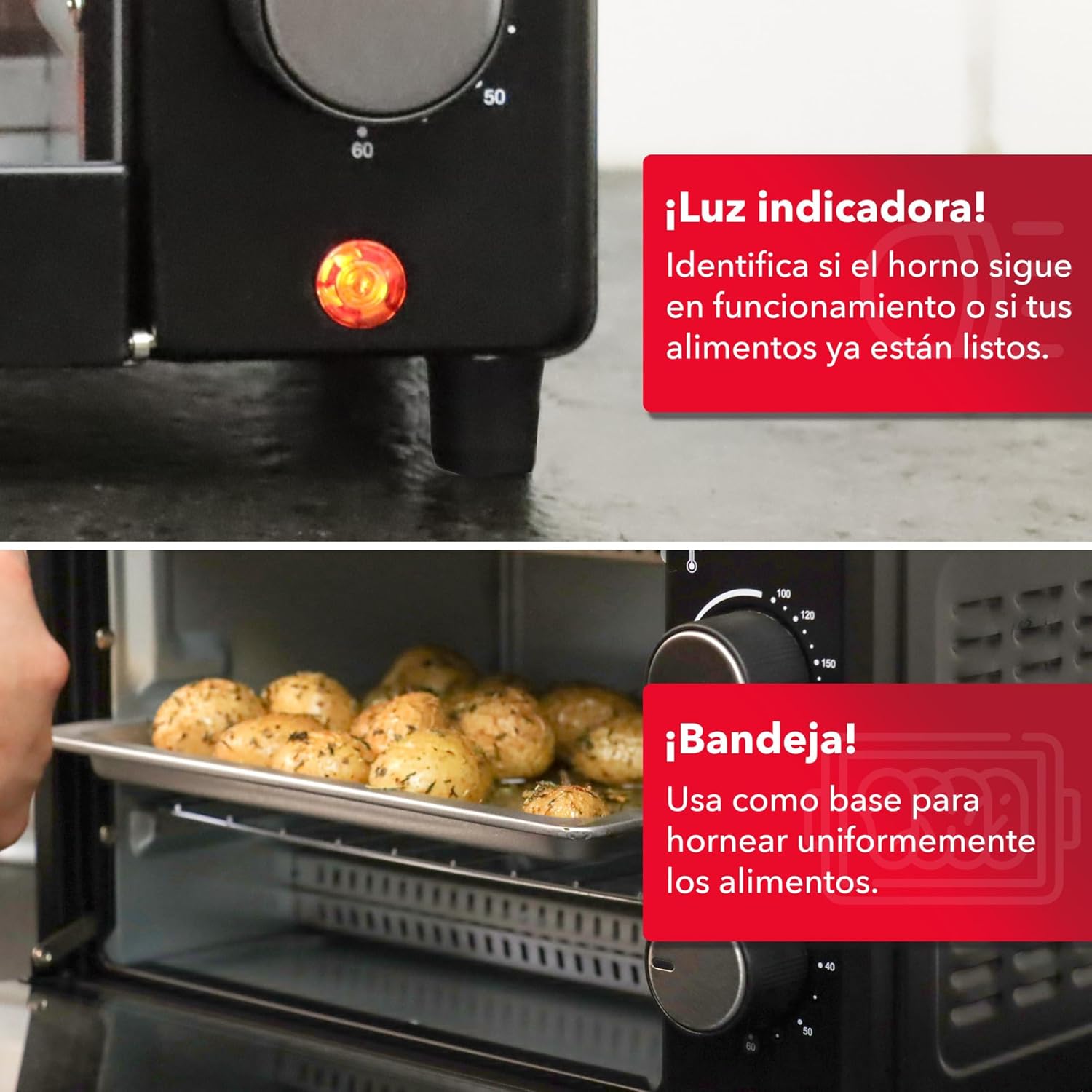

Image: A close-up showing the illuminated indicator light on the RCA RC-9L oven, confirming operation, and a hand placing a tray of food inside the oven.
5.5 Cooking Examples
This oven is suitable for a variety of dishes:
- Patates
- Galetes
- Lasanya
- Magdalenes
- Quiche
- Carns
- Pastisseria
Image: The RCA RC-9L oven with examples of food it can prepare, such as potatoes, cookies, lasagna, and cupcakes.
Image: The RCA RC-9L oven in use, with examples of dishes like quiche, meats, and pastries, demonstrating its versatility.
6. Manteniment i Neteja
Una neteja regular garantirà la longevitat i el rendiment òptim del vostre forn.
6.1 Neteja general
- Desendolleu sempre el forn de la presa de corrent i deixeu-lo refredar completament abans de netejar-lo.
- No submergiu el cos del forn, el cable ni l'endoll en aigua ni en cap altre líquid.
- Netegeu l'exterior del forn amb anunciamp drap i detergent suau. Assecar bé.
- Netegeu les parets interiors amb adamp cloth and mild, non-abrasive cleaner. Avoid harsh chemicals or abrasive pads that could damage the surface.
6.2 Accessoris de neteja
The baking tray and wire rack can be washed in warm, soapy water. For stubborn food residue, soak them before cleaning. Rinse thoroughly and dry completely before returning them to the oven.
6.3 Emmagatzematge
Assegureu-vos que el forn estigui net i sec abans de guardar-lo. Guardeu-lo en un lloc fresc i sec.
7. Solució De Problemes
If you encounter issues with your RCA RC-9L oven, refer to the following common problems and solutions:
| Problema | Causa possible | Solució |
|---|---|---|
| El forn no s'encén. | No connectat; apagadatage; temporitzador no configurat. | Ensure oven is securely plugged into a working outlet. Check circuit breaker. Turn the timer knob to the desired cooking time. |
| El menjar no es cou uniformement. | Incorrect temperature/time; overcrowding; rack position. | Adjust temperature and time as per recipe. Avoid overcrowding the oven. Try a different rack position. |
| Fum o olor durant el primer ús. | Incineració de residus de fabricació. | This is normal. Ensure good ventilation. It should dissipate after initial use. |
| L'indicador lluminós no funciona. | Oven not heating; light malfunction. | Ensure oven is plugged in and timer is set. If oven heats but light doesn't work, contact customer support. |
Si el problema persisteix després d'intentar aquestes solucions, poseu-vos en contacte amb el servei d'atenció al client de RCA.
8. Especificacions del producte
Detailed specifications for the RCA RC-9L Electric Convection Oven:
- Marca: RCA
- Número de model: RC-9L
- Color: Negre
- Dimensions del producte: 27.94 x 38.1 x 22.86 cm (profunditat x amplada x alçada)
- Capacitat: 9 litres
- Potència: 800 watts
- Voltage: 120 Volts
- Material: Galvanized Sheet (Lamina Galvanizada)
- Característica especial: Programable
- Pes del producte: 2.61 quilos
- Longitud del cable: 82 cm
Image: The RCA RC-9L oven on a countertop, with an icon indicating it is 100% electric and has a cable length of 82 cm.
9. Garantia i Suport
9.1 Informació de la garantia
The RCA RC-9L Electric Convection Oven comes with a 1 any de garantia against manufacturing defects or damage during shipping. Please retain your proof of purchase for warranty claims.
Image: A graphic stating 'Buy with confidence!' and '1 year warranty in case of factory defect or damage during shipping', along with the RCA logo.
9.2 Atenció al client
For warranty claims, technical assistance, or any questions regarding your RCA product, please contact RCA customer support through your purchase platform or the official RCA website. When contacting support, please have your model number (RC-9L) and proof of purchase readily available.
