1. Introducció
Aquest manual proporciona instruccions detallades per a la pantalla tàctil capacitiva LCD IPS DPI de 3.5 polzades Waveshare. Aquesta pantalla està dissenyada per al seu ús amb diversos models de Raspberry Pi, i ofereix una interfície visual clara i un control tàctil sensible per als vostres projectes.

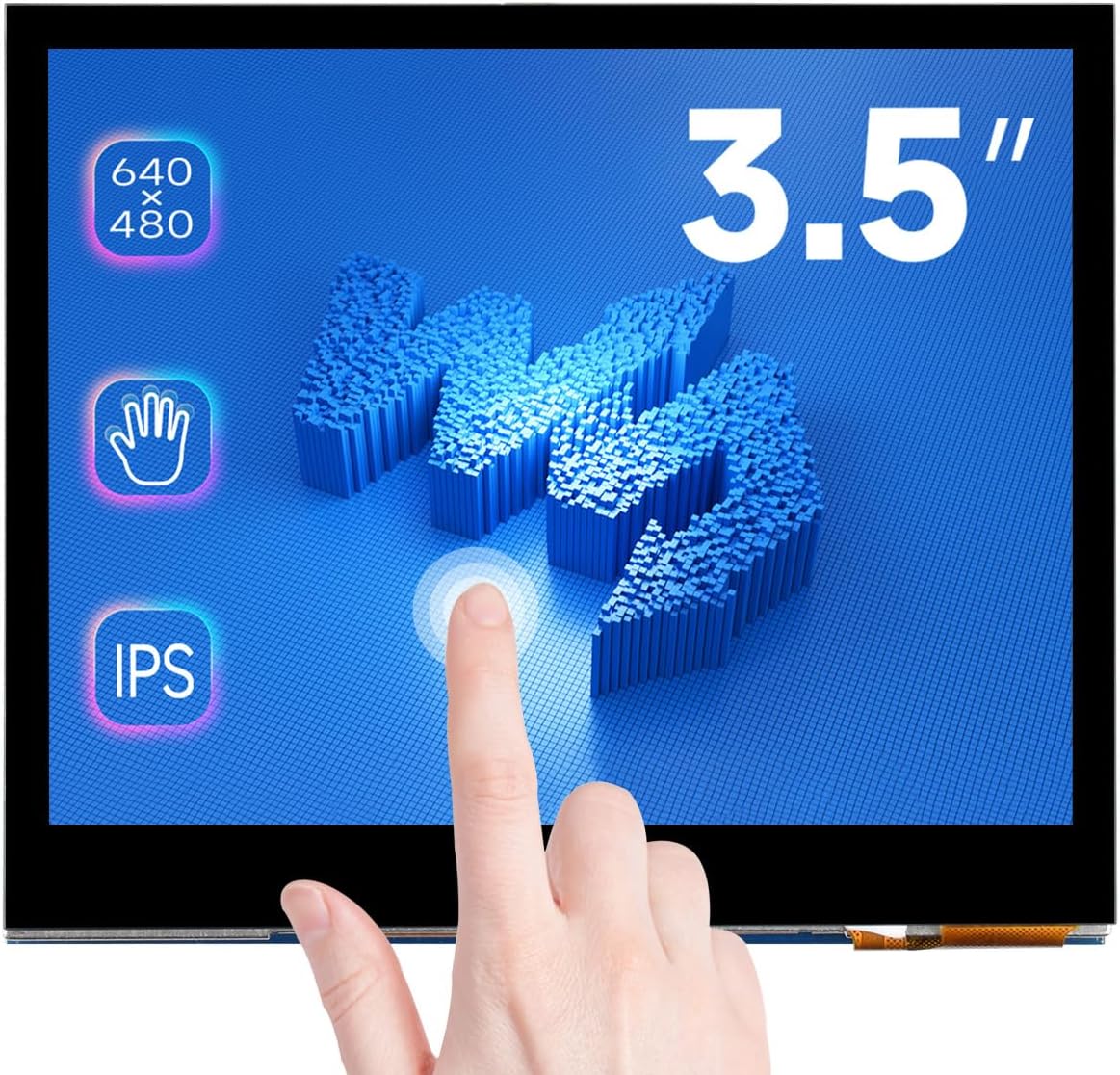

Imatge 1.1: Pantalla tàctil capacitiva LCD de 3.5 polzades de Waveshare, mostraasinla seva resolució de 640x480, la seva mida de 3.5 polzades, el panell IPS i les seves capacitats tàctils capacitives.
Característiques principals:
- Pantalla IPS de 3.5 polzades amb una resolució de maquinari de 640 x 480.
- Dissenyat per a Raspberry Pi, utilitzant la interfície GPIO de 40 pins.
- Interfície DPI666 per a la gestió de pantalles LCD, que admet una freqüència d'actualització de fins a 60 Hz.
- Control tàctil capacitiu de 5 punts a través de la interfície I2C de Raspberry Pi.
- Panell de vidre temperat amb una duresa de fins a 6H per a una major durabilitat.
- Admet els sistemes Raspbian i Kali.
2. Contingut del paquet
Verifiqueu que tots els elements que s'enumeren a continuació s'inclouen al vostre paquet. Si falta algun element o hi ha algun malmès, poseu-vos en contacte amb l'atenció al client.
Imatge 2.1: El paquet inclou el mòdul LCD DPI de 3.5 polzades, els cargols de muntatge i els separadors de llautó.
- Pantalla tàctil capacitiva (LCD) Waveshare de 3.5 polzades amb DPI
- Cargols de muntatge (4x)
- Separadors de llautó (4x)
3. Especificacions
| Característica | Detall |
|---|---|
| Mida de la pantalla | 3.5 polzades |
| Resolució | 640 x 480 (VGA) |
| Tipus de panell de visualització | IPS |
| Relació d'aspecte | 4:3 |
| Toca Tipus | Capacitiu, 5 punts |
| Material del panell tàctil | Vidre temperat (duresa 6H) |
| Interfície de visualització | DPI666 (262 colors) |
| Toqueu la interfície | I2C |
| Freqüència d'actualització | Fins a 60 Hz |
| Compatibilitat | Raspberry Pi 5/4B/3B/Zero/Zero W/Zero 2W/Pico/Pico W/Pico WH |
| Sistema operatiu compatible | Raspbian, Kali |
| Pes de l'article | 0.352 unces |
| Dimensions del paquet | 4.37 x 3.27 x 1.1 polzades |
Imatge 3.1: Visual overview de les característiques principals de la pantalla tàctil DPI de 3.5 polzades, com ara la mida, la resolució, el port de pantalla i el tipus de panell, viewangle d'inclinació, tipus de tacte, punts de tacte, port tàctil, panell tàctil i consum d'energia.
Imatge 3.2: Diagrama detallat que mostra les dimensions físiques del mòdul LCD DPI de 3.5 polzades i la disposició dels seus components, inclòs el capçal GPIO de 40 pins.
4. Configuració i instal·lació
Segueix aquests passos per connectar correctament la teva pantalla LCD Waveshare de 3.5 polzades DPI a la teva Raspberry Pi.
4.1 Connexió física
- Alineeu el capçal GPIO de 40 pins de la pantalla LCD amb els pins corresponents de la vostra Raspberry Pi.
- Premeu suaument la pantalla LCD sobre el capçal GPIO de la Raspberry Pi, assegurant una connexió segura.
- Utilitzeu els separadors i cargols de llautó proporcionats per fixar fermament la pantalla LCD a la placa Raspberry Pi.
- Connecteu els cables d'alimentació i dades necessaris (per exemple, USB per a l'alimentació, HDMI per a la pantalla si escau, tot i que aquest model utilitza DPI).
Imatge 4.1: Ex.ampque mostren com connectar la pantalla LCD DPI de 3.5 polzades amb diversos models de Raspberry Pi, inclosos la Raspberry Pi 4, la Raspberry Pi 3B+ i la Raspberry Pi Zero W.
Vídeo 4.1: Un vídeo oficial de Waveshare que demostra el procés d'instal·lació física de la pantalla LCD RPi de 3.5 polzades, incloent-hi la connexió a una placa Raspberry Pi i la fixació amb els accessoris de muntatge.
4.2 Configuració del programari
Per a una visualització i una funcionalitat tàctil correctes, calen configuracions de programari específiques a la vostra Raspberry Pi. Consulteu el manual d'usuari oficial en línia de Waveshare per obtenir els controladors i els passos de configuració més actualitzats per al vostre model i sistema operatiu específics de Raspberry Pi (per exemple, Raspbian, Kali).
- Normalment implica modificar el
/boot/config.txtfile per habilitar la pantalla DPI i I2C per al tacte. - Pot ser necessari instal·lar controladors tàctils segons la versió del sistema operatiu.
Imatge 4.2: acabatview de compatibilitat de dispositius i sistemes, destacant la compatibilitat amb diversos models de Raspberry Pi i sistemes operatius com ara Raspbian i Kali. També assenyala la compatibilitat amb futures versions compatibles amb versions anteriors.
5. Instruccions de funcionament
Un cop instal·lada i configurada, la pantalla LCD Waveshare de 3.5 polzades DPI funciona com a pantalla principal i dispositiu d'entrada per a la Raspberry Pi.
5.1 Funcionalitat de la pantalla
El panell IPS ofereix un angle de visió ampli de 170° viewangle d'actualització, garantint imatges clares des de diverses perspectives. La freqüència d'actualització de 60 Hz ofereix una experiència d'usuari fluida per a interfícies gràfiques i reproducció de vídeo.
Imatge 5.1: Mostra l'ampli angle de 170 graus viewAngle d'inclinació de la pantalla IPS, que mostra una qualitat d'imatge consistent des de diferents perspectives laterals.
5.2 Control tàctil
La pantalla tàctil capacitiva de 5 punts permet una interacció intuïtiva amb la teva Raspberry Pi. Pots utilitzar tocs amb un sol dit, moviments de desplaçament i gestos amb diversos dits (com ara pessigar per fer zoom, segons la compatibilitat del sistema operatiu) per navegar per la interfície.
Imatge 5.2: Una mà interactuant amb la pantalla LCD de 3.5 polzades DPI, que demostra el control tàctil capacitiu per navegar per menús i aplicacions a l'entorn d'escriptori Raspberry Pi.
6. Manteniment
Una cura i un manteniment adequats garantiran la longevitat i el rendiment òptim de la vostra pantalla LCD Waveshare de 3.5 polzades DPI.
- Neteja: Utilitzeu un drap suau i sense pelusa lleugerament dampNetegeu la superfície de la pantalla amb aigua o un netejador segur per a pantalles. Eviteu productes químics agressius o materials abrasius.
- Manipulació: Agafeu sempre la pantalla per les vores. Eviteu aplicar una pressió excessiva a la superfície de la pantalla.
- Medi ambient: Feu funcionar i guardeu la pantalla en un entorn sec, allunyat de temperatures extremes, llum solar directa i humitat elevada.
- Connexions: Reviseu periòdicament totes les connexions per assegurar-vos que estiguin ben fixades i que no tinguin pols ni restes.
7. Solució De Problemes
Si teniu problemes amb la pantalla, consulteu els passos habituals següents per a la resolució de problemes:
- La pantalla no mostra la imatge:
- Assegureu-vos que la pantalla estigui correctament connectada als pins GPIO de la Raspberry Pi.
- Verifiqueu que la Raspberry Pi està engegada.
- Comproveu el vostre
/boot/config.txtconfiguració per a una configuració correcta de DPI. Consulteu el wiki de Waveshare per obtenir informació sobre la configuració específica.
- El tacte no respon:
- Confirmeu que la interfície I2C està habilitada a la configuració de la vostra Raspberry Pi.
- Assegureu-vos que els controladors tàctils estiguin instal·lats correctament per al vostre sistema operatiu.
- Calibra la pantalla tàctil si cal (les instruccions normalment es troben a la wiki de Waveshare).
- Pantalla parpellejant o imatge distorsionada:
- Comproveu l'alimentació de la Raspberry Pi; una alimentació insuficient pot causar problemes de pantalla.
- Torneu a col·locar la pantalla per assegurar-vos que tots els pins facin contacte correctament.
- Verifiqueu que la configuració de la pantalla a
/boot/config.txtcoincideix amb la configuració recomanada.
Per obtenir una resolució de problemes més detallada i guies de programari específiques, visiteu el manual d'usuari oficial en línia de Waveshare o els fòrums d'assistència.
8. Assistència i garantia
Per obtenir assistència tècnica, documentació detallada i recursos de programari, consulteu la pàgina oficial de Waveshare. weblloc web o la seva wiki específica del producte. El manual d'usuari en línia ofereix guies completes per a la configuració i les configuracions avançades.
La informació sobre la garantia del producte es proporciona normalment en el punt de compra o a la pàgina oficial de Waveshare. weblloc web. Si us plau, conserveu el comprovant de compra per a reclamacions de garantia.
- Manual d'usuari en línia: Viqui Waveshare (Si us plau, cerqueu "LCD de 3.5 polzades DPI" o el vostre model específic)
- Fabricant Weblloc: Lloc web oficial de Waveshare
