GYMAX Under Desk Treadmill User Manual

1. Introducció

Thank you for choosing the GYMAX Under Desk Treadmill. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new treadmill. Please read it thoroughly before first use and keep it for future reference.

This 2-in-1 treadmill is designed for both walking and running, offering a versatile fitness solution for home or office use.

2. Informació de seguretat

ADVERTIMENT: To reduce the risk of serious injury, read all important precautions and instructions in this manual before using the treadmill.

Precaucions generals de seguretat:

Col·loqueu sempre la cinta de córrer sobre una superfície plana.
Mantingueu els nens i les mascotes lluny de la cinta de córrer durant el funcionament.
Porteu calçat i roba esportiva adequats.
No feu servir la cinta de córrer si està danyada o no funciona correctament.
Use the safety key at all times. Attach it to your clothing before starting.
No supereu la capacitat màxima de pes de 265 lliures (120 kg).
Desendolleu la cinta de córrer de la presa de corrent quan no l'utilitzeu o abans de netejar-la/fer-ne el manteniment.
Consulteu un metge abans de començar qualsevol programa d'exercici.

Seguretat elèctrica:

Ensure the power source is 110V 60Hz.
No utilitzeu cables d'extensió ni adaptadors.
Mantingueu el cable d'alimentació lluny de superfícies escalfades.

3. Contingut del paquet

Carefully unpack your GYMAX Under Desk Treadmill and verify that all items are present and undamaged. If any items are missing or damaged, please contact customer support.

GYMAX Under Desk Treadmill (Main Unit)
Control remot
Clau de seguretat
Cable d'alimentació
Lubricant
Manual d'usuari (aquest document)

Diagram showing all parts of the GYMAX Under Desk Treadmill including running belt, risers, LED display, power socket, power switch, folding handle, transportation wheel, safety key, phone/iPad holder, and Bluetooth speaker.

Figura 3.1: Explotat view of treadmill components.

4. Configuració

The GYMAX Under Desk Treadmill requires minimal assembly. Follow these steps to set up your treadmill:

Desembalar: Remove the treadmill from its packaging and place it on a flat, stable surface.
Unfold (if applicable): If the riser is folded, gently lift it into the upright position until it locks securely.
Fixeu el suport del telèfon: Secure the phone/iPad holder to the designated slot on the handlebar (if using the riser). This typically involves two screws.
Connectar l'alimentació: Plug the power cord into the treadmill's power socket and then into a grounded 110V 60Hz electrical outlet.
Inseriu la clau de seguretat: Attach the safety key to the designated area on the console. The treadmill will not operate without the safety key in place.

GYMAX Under Desk Treadmill in its upright running configuration with a woman running on it, and in its flat walking pad configuration with a woman walking on it using a remote control.

Figure 4.1: Treadmill in running and walking modes.

Image showing the foldable design of the GYMAX Under Desk Treadmill, illustrating how the handles fold down for compact storage. Also shows the built-in flexible wheels and how it saves space when stored under a bed or couch.

Figure 4.2: Foldable design for easy storage and transport.

5. Instruccions de funcionament

Encès/apagat:

To turn on, ensure the safety key is in place and press the power switch located near the power socket. The LED display will light up.
To turn off, press the power switch again or remove the safety key.

Ús del comandament a distància:

El comandament a distància permet engegar, aturar i ajustar la velocitat de la cinta de córrer.

Inici/Parada: Press the power button on the remote to start or stop the treadmill.
Ajust de velocitat: Use the '+' and '-' buttons to increase or decrease the speed.

Close-up of the LED display on the treadmill showing '0.00' and indicators for Time, Speed, Distance, and Calories. A remote control is shown in the foreground.

Figura 5.1: Pantalla LED i comandament a distància.

Modes de funcionament:

Walking Mode (Riser Folded Down): When the riser is folded down, the treadmill operates in walking mode with a speed range of 1 km/h to 4 km/h. This mode is ideal for under-desk use or light exercise.
Running Mode (Riser Erected): With the riser in the upright position, the treadmill can operate at speeds from 1 km/h to 12 km/h, suitable for jogging and running.

Image illustrating the two modes of the treadmill: a man running with the handles up (running speed 1-12 km/h) and a man walking with the handles folded down (walking speed 1-4 km/h).

Figure 5.2: 2-in-1 Treadmill for Walking & Running.

Control intel·ligent d'aplicacions:

The treadmill can be controlled via a smart app on your smartphone. Download the "Gymax" app from Google Play or the App Store.

Download and install the "Gymax" app.
Activa el Bluetooth al teu telèfon intel·ligent.
Open the app and follow the on-screen instructions to connect to your treadmill.
Once connected, you can control the treadmill's functions and track your exercise data through the app.

Image showing the Smart Gymax App Control interface with options for Google Play and App Store downloads, and a woman running on the treadmill.

Figure 5.3: Smart Gymax App Control interface and download options.

Image showing a smartphone in a holder on the treadmill's handlebar, displaying a soccer game, indicating media consumption during exercise.

Figure 5.4: Phone/iPad Holder for entertainment.

Image showing a Bluetooth speaker icon and sound waves, indicating the treadmill's built-in Bluetooth speaker functionality.

Figure 5.5: Bluetooth Speaker for audio playback.

6. Manteniment

Un manteniment regular garanteix la longevitat i el rendiment òptim de la cinta de córrer.

Neteja:

Desendolla sempre la cinta de córrer abans de netejar-la.
Netegeu les superfícies amb un anunciamp tela. No utilitzeu netejadors abrasius ni dissolvents.
Keep the area around the treadmill clean and free of dust.

Lubricació:

The running belt requires periodic lubrication to reduce friction and extend its lifespan. Use the provided lubricant.

Desconnecteu la cinta de córrer.
Loosen the rear roller bolts slightly to lift the running belt.
Apliqueu una petita quantitat de lubricant uniformement sota el centre de la cinta de córrer.
Estrenyeu els cargols del rodet posterior.
Feu funcionar la cinta de córrer a baixa velocitat (per exemple, 1 km/h) durant uns minuts per distribuir el lubricant.

Ajust del cinturó:

Si la cinta de córrer rellisca o es desplaça cap a un costat, pot ser que calgui ajustar-la.

Centrant el cinturó: If the belt drifts to the left, turn the left rear roller bolt clockwise a quarter turn. If it drifts to the right, turn the right rear roller bolt clockwise a quarter turn. Run the treadmill for a minute and re-check. Repeat if necessary.
Apretant el cinturó: If the belt slips during use, turn both left and right rear roller bolts clockwise a quarter turn simultaneously. Do not overtighten.

Diagram showing the multi-layer running belt construction, including wear-resistant surface, sound insulation layer, high strength support layer, shock absorbing layer, and compression layer.

Figure 6.1: Multi-layer Running Belt for silent and shock absorption.

7. Solució De Problemes

If you encounter issues with your treadmill, refer to the table below for common problems and solutions.

Problema	Causa possible	Solució
La cinta de córrer no s'encén.	Power cord not plugged in; Power switch off; Safety key not in place; Circuit breaker tripped.	Check power cord connection; Turn on power switch; Ensure safety key is fully inserted; Reset circuit breaker.
El cinturó de running rellisca.	Corretja massa fluixa; la corretja necessita lubricació.	Adjust belt tension (see Maintenance section); Lubricate the running belt (see Maintenance section).
La cinta de córrer es desvia cap a un costat.	Problema d'alineació de la corretja.	Adjust belt alignment (see Maintenance section).
Soroll inusual durant el funcionament.	Peces soltes; Falta de lubricació; Problema amb el motor.	Check for and tighten any loose screws; Lubricate the belt; If noise persists, contact customer support.
El comandament a distància no funciona.	Dead batteries; Obstruction between remote and sensor.	Replace remote control batteries; Ensure clear line of sight to the treadmill's sensor.

If the problem persists after attempting these solutions, please contact GYMAX customer support for assistance.

8. Especificacions

Característica	Detall
Número de model	Coixinet plegable per caminar amb cinta de córrer
Dimensions del producte (L x A x A)	125 x 69 x 107 cm (49 x 27 x 42 polzades)
Mides plegades (L x A x A)	132 x 69 x 13 cm (52 x 27 x 5 polzades)
Pes de l'article	33.57 kg (74 lliures)
Capacitat màxima de pes	120 kg (265 lliures)
Potència del motor	2.25 CV
Speed Range (Walking Mode)	1 km/h - 4 km/h
Speed Range (Running Mode)	1 km/h - 12 km/h (7.5 mph)
Mida de l'àrea d'execució	101.6 x 40.6 cm (40" x 16")
Material	Acrilonitril butadiè estirè (ABS), acer d'aliatge
Font d'alimentació	Corded Electric (110V 60Hz)
Tipus de visualització	LCD
Característiques especials	Built-In Speaker, Compact Design, Portable, Shock Absorbent, App Control

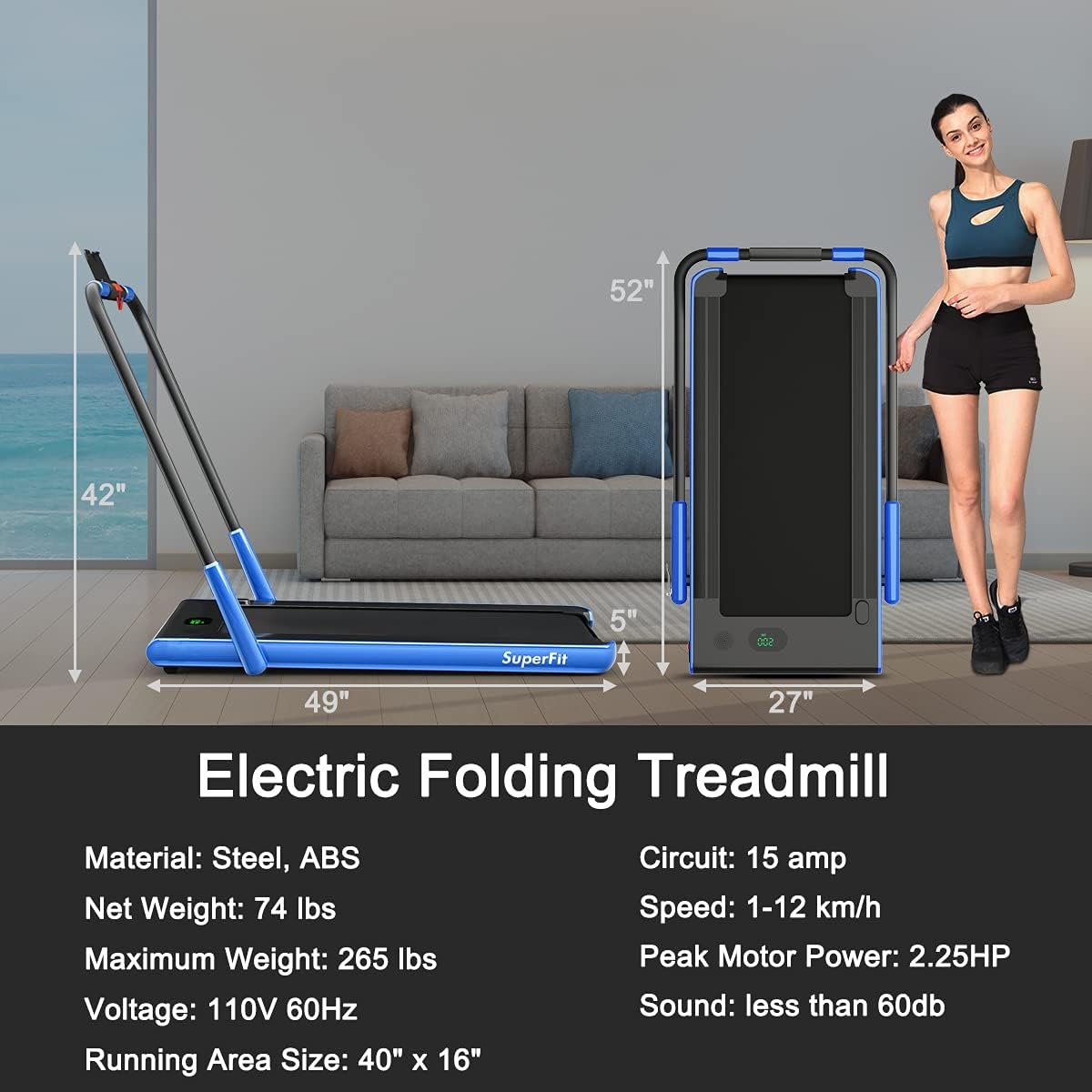

Diagram showing the dimensions of the electric folding treadmill in both upright and folded positions, along with key specifications like material, weight, voltage, running area size, circuit, speed, peak motor power, and sound level.

Figura 8.1: Dimensions del producte i especificacions clau.

9. Garantia i Suport

For warranty information, technical support, or any questions not covered in this manual, please contact GYMAX customer service. Keep your purchase receipt as proof of purchase for warranty claims.

Fabricant: GYMAX

Lloc de treball: GYMAX

Primera data disponible: 23 d'abril de 2021

For further assistance, visit the official GYMAX store: GYMAX Store on Amazon.ca
