1. Introducció
This manual provides detailed instructions for the installation, operation, and maintenance of your Waykar 50 Pints Dehumidifier, Model PD08E. This appliance is designed to effectively remove excess moisture from indoor environments, improving air quality and comfort in spaces up to 4500 square feet. Please read this manual thoroughly before using the dehumidifier to ensure safe and efficient operation.
Imatge 1.1: Frontal view of the Waykar 50 Pints Dehumidifier.
Image 1.2: The Waykar dehumidifier operating in a typical home environment.
2. Instruccions de seguretat
Per evitar lesions a l'usuari o a altres persones i danys materials, cal seguir les instruccions següents. Un funcionament incorrecte a causa de la ignoració de les instruccions pot causar danys o perjudicis.
Seguretat general
- Always place the dehumidifier on a level, stable surface to prevent tipping.
- Do not operate the unit near flammable gases or combustible materials.
- Mantingueu els nens i les mascotes allunyats de la unitat durant el funcionament.
- Ensure the air inlet and outlet are not obstructed. Maintain at least 8 inches (20 cm) clearance from walls or furniture.
- No introduïu objectes a les sortides d'aire.
- Desendolleu la unitat abans de netejar-la o realitzar qualsevol manteniment.
Seguretat elèctrica
- Use only a grounded electrical outlet with the correct voltage (115V/60Hz).
- No utilitzeu cables d'extensió ni endolls adaptadors.
- No feu servir la unitat si el cable d'alimentació o l'endoll estan danyats.
- Never pull the power cord to unplug the unit. Grasp the plug firmly.
- No manipuleu l'endoll amb les mans mullades.
3. Components del producte
Familiarize yourself with the main parts of your Waykar dehumidifier.
Imatge 3.1: acabatview of the dehumidifier showing its dimensions (approximately 8.86"D x 12.6"W x 19.29"H) and key features like Child-Lock, 3 Working Modes, 24H Timer, and Adjustable Wind Speed.
Image 3.2: Detail showing the 360° rotating castors for easy mobility and recessed handles for convenient lifting.
4. Instal·lació i configuració
Desembalatge
- Traieu amb cura el deshumidificador del seu embalatge.
- Traieu tots els materials d'embalatge, incloses les cintes o les etiquetes.
- Allow the unit to stand upright for at least 24 hours before plugging it in. This allows the refrigerant to settle.
Col·locació
- Col·loqueu el deshumidificador sobre una superfície ferma i anivellada que sigui prou resistent per suportar la unitat amb un dipòsit d'aigua ple.
- For optimal performance, ensure there is at least 8 inches (20 cm) of space around the unit for proper airflow.
- Eviteu col·locar la unitat sota la llum solar directa o a prop de fonts de calor.
- The dehumidifier is suitable for various rooms including living rooms, basements, bedrooms, and dining areas.
Image 4.1: Recommended placement areas for the dehumidifier within a home.
5. Instruccions de funcionament
Tauler de control
The intelligent control panel allows for easy adjustment of settings.
Imatge 5.1: Detallada view of the control panel, highlighting buttons for Lock, Speed, Timer, Setting, Mode, and Power.
- Botó d'encendre: Premeu per encendre o apagar el deshumidificador.
- Botó MODE: Cycle through working modes: Dehumidify (DEHU), Dry Clothes (DRY), and Continuous (CONT).
- SETTING Button: Adjust the desired humidity level (30%RH to 80%RH) in Dehumidify mode.
- Botó TIMER: Configureu un temporitzador de 24 hores per al funcionament automàtic d'encès/apagat.
- Botó SPEED: Select fan speed (High/Low).
- Botó BLOC: Activate/deactivate the Child Lock function by pressing and holding for 3 seconds.
Modes de funcionament
Image 5.2: Visual representation of the dehumidifier's three operational modes and their typical applications.
- Dehumidify Mode (DEHU): La unitat funcionarà per assolir i mantenir el nivell d'humitat establert. La velocitat del ventilador es pot ajustar.
- Dry Clothes Mode (DRY): The unit operates continuously at high fan speed to quickly dry clothes. The humidity setting is not active in this mode.
- Continuous Mode (CONT): The unit operates continuously regardless of the humidity level. The fan speed can be adjusted.
Control d'humitat
In Dehumidify mode, the unit will automatically sense room humidity and maintain the preset humidity level. The unit will turn off when the desired humidity is reached and restart when the humidity rises above the set level.
Auto-Defrost Function
The dehumidifier is equipped with an auto-defrost function. If frost builds up on the evaporator coils, the unit will automatically enter defrost mode, indicated by a defrost icon on the display. During this time, the compressor will turn off, and the fan will continue to run until the frost melts. Normal dehumidification will resume automatically.
Nivell de soroll
Image 5.3: Comparison of the dehumidifier's operating noise level (48dB) to common sounds.
6. Opcions de drenatge
Your Waykar dehumidifier offers two drainage methods: manual emptying of the water tank or continuous drainage via a hose.

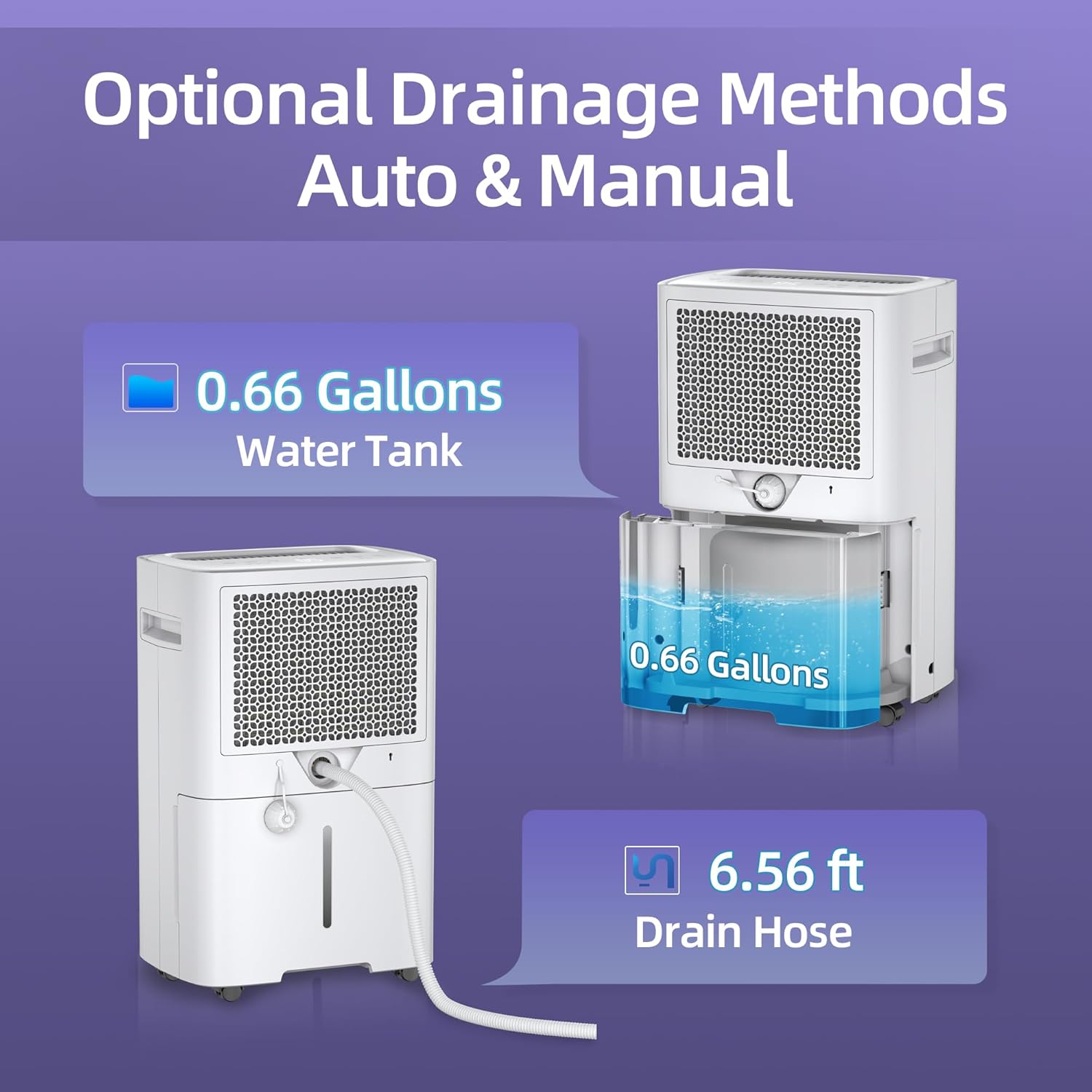

Image 6.1: Illustration of the two available drainage methods for the dehumidifier.
Drenatge manual (dipòsit d'aigua)
The dehumidifier features a removable water tank with a capacity of 0.66 gallons. When the tank is full, the unit will automatically shut off, and an indicator light will illuminate. Empty the tank and reinsert it to resume operation.
Image 6.2: Steps for removing and reinserting the water collection tank.
Continuous Drainage (Drain Hose)
For continuous operation without needing to empty the water tank, you can attach the included drain hose. This is ideal for basements or areas with a floor drain.
- Localitzeu la sortida de drenatge continu a la part posterior de la unitat.
- Remove the rubber stopper from the drain outlet.
- Connect the provided drain hose (6.56 ft) to the outlet. Ensure a secure connection.
- Direct the other end of the hose to a suitable drain point, ensuring the hose is sloped downwards to allow gravity drainage.
Image 6.3: Instructions for connecting the continuous drain hose.
7. Manteniment
Un manteniment regular garanteix un rendiment òptim i allarga la vida útil del deshumidificador.
Neteja del filtre d'aire
The dehumidifier includes a detachable and washable air filter. A clean filter helps maintain efficiency and air quality.
Image 7.1: The washable air filter, recommended for cleaning every two weeks.
- Apagueu la unitat i desendolleu-la de la presa de corrent.
- Traieu el filtre d'aire de la part posterior de la unitat.
- Wash the filter with warm water and a mild detergent. Rinse thoroughly.
- Deixeu que el filtre s'assequi completament a l'aire abans de tornar-lo a inserir a la unitat.
- Netegeu el filtre cada dues setmanes o amb més freqüència, depenent de l'ús i la qualitat de l'aire.
Neteja del dipòsit d'aigua
Netegeu periòdicament el dipòsit d'aigua per evitar el creixement de floridura i fongs.
- Traieu el dipòsit d'aigua de la unitat.
- Renteu el dipòsit amb aigua tèbia i un detergent suau.
- Esbandiu bé i assequeu-lo abans de tornar a col·locar-lo al deshumidificador.
Neteja de l'exterior
Netegeu l'exterior de la unitat amb un damp tela. No utilitzeu productes químics aggressivs ni netejadors abrasius.
Emmagatzematge
Si emmagatzema la unitat durant un període prolongat:
- Desendolleu la unitat i buideu el dipòsit d'aigua.
- Clean the air filter and water tank.
- Enrotlla el cable d'alimentació i fixa'l.
- Store the unit upright in a cool, dry place.
8. Solució De Problemes
Abans de contactar amb l'atenció al client, consulteu la taula següent per veure els problemes i les solucions més habituals.
| Problema | Causa possible | Solució |
|---|---|---|
| El deshumidificador no s'encén. | Sense alimentació; cable d'alimentació no connectat; dipòsit d'aigua ple o no inserit correctament. | Ensure unit is plugged into a live outlet; Empty and reinsert water tank correctly. |
| La unitat funciona però no deshumidifica. | Filtre d'aire obstruït; Temperatura ambient massa baixa; Ajuste d'humitat massa alt. | Clean the air filter; Ensure room temperature is above 41°F (5°C); Lower the humidity setting. |
| La unitat fa soroll. | La unitat no està sobre una superfície plana; el filtre d'aire està obstruït. | Place unit on a flat, stable surface; Clean the air filter. |
| Fuites d'aigua de la unitat. | Water tank not properly inserted; Drain hose connection loose or clogged. | Reinsert water tank correctly; Check drain hose for secure connection and obstructions. |
| Apareix gebre a les bobines. | Temperatura ambient massa baixa. | This is normal; the unit will automatically defrost. Ensure room temperature is not below 41°F (5°C). |
9. Especificacions
| Característica | Especificació |
|---|---|
| Nom del model | PD08E |
| Capacitat de deshumidificació | 50 Pints per Day (at 95°F, 90%RH) |
| Àrea de cobertura | Fins a 4500 metres quadrats. Ft. |
| Volum del dipòsit | 0.66 galons |
| Dimensions del producte (P x A x A) | 8.86" x 12.6" x 19.29" |
| Pes de l'article | 34 lliures |
| Wattage | 400 watts |
| Mode d'operació | Contínua |
| Capacitat de cabal d'aire | 50 peus cúbics per minut |
| Classificació de temperatura superior | 95 graus Fahrenheit |
| Components inclosos | Dehumidifier, Detachable & Washable Filter, Drain Hose, Power Cord, Removable Water Tank |
| UPC | 792119675087 |
10. Garantia i atenció al client
Waykar stands behind its products with comprehensive support:
- Garantia de devolució de 30 dies: If you are not satisfied with the product, you may return it within 30 days for a full refund.
- 1 any de garantia: The dehumidifier is covered by a 1-year manufacturer's warranty from the date of purchase.
- 2nd Year Warranty Extension: An extended warranty for a second year may be available. Please refer to the product registration information or contact customer service for details.
- Lifetime Expert Tech Support: Waykar provides lifetime technical support for its products.
For any questions, concerns, or technical assistance, please do not hesitate to contact Waykar customer support. We aim to reply within 24 hours to help resolve any issues.
Informació de contacte:
- Email: [Insert Customer Support Email Here, if available]
- Weblloc: Waykar Official Store
