1. Introducció
Thank you for choosing the Ingco ID11008 1100W 13mm Impact Drill. This manual provides important information regarding the safe operation, maintenance, and care of your tool. Please read these instructions carefully before using the drill and keep them for future reference. Proper use and maintenance will ensure long-lasting performance and safety.
2. Instruccions de seguretat
Observeu sempre les precaucions de seguretat bàsiques per reduir el risc d'incendi, descàrrega elèctrica i lesions personals. Mantingueu aquest manual a mà per a una consulta ràpida.
Advertències generals de seguretat d'eines elèctriques:
- Seguretat de l'àrea de treball: Mantingueu la vostra zona de treball neta i ben il·luminada. Les zones desordenades o fosques conviden als accidents. No feu servir eines elèctriques en atmosferes explosives, com ara en presència de líquids, gasos o pols inflamables.
- Seguretat elèctrica: Els endolls de les eines elèctriques han de coincidir amb la presa de corrent. No modifiqueu mai l'endoll de cap manera. No utilitzeu cap adaptador d'endoll amb eines elèctriques amb connexió a terra. Eviteu el contacte corporal amb superfícies amb connexió a terra, com ara canonades, radiadors, fogons i neveres.
- Seguretat personal: Porteu sempre protecció ocular. Utilitzeu ulleres de seguretat, ulleres de protecció o una pantalla facial. Porteu protecció auditiva quan feu servir eines sorolloses. Vestiu-vos correctament; no porteu roba ampla ni joies. Mantingueu els cabells, la roba i els guants allunyats de les parts mòbils.
- Ús i cura de l'eina: No forceu l'eina elèctrica. Feu servir l'eina elèctrica correcta per a la vostra aplicació. Desconnecteu l'endoll de la font d'alimentació abans de fer qualsevol ajust, canviar accessoris o guardar eines elèctriques. Guardeu les eines elèctriques inactives fora de l'abast dels nens i no permeteu que persones que no estiguin familiaritzades amb l'eina elèctrica o amb aquestes instruccions la facin funcionar.
- Servei: Feu que una persona de reparació qualificada faci reparar la vostra eina elèctrica que utilitzi només peces de recanvi idèntiques. Això garantirà que es mantingui la seguretat de l'eina elèctrica.
3. Components del producte

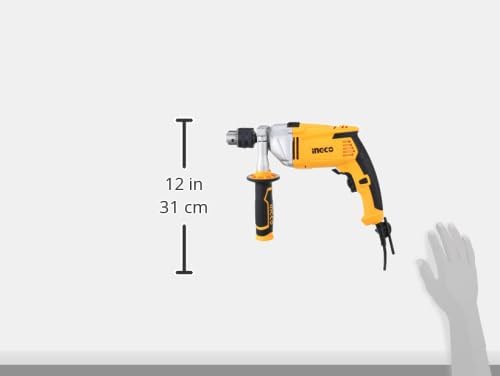

Familiarize yourself with the parts of your Ingco ID11008 Impact Drill:
- chuck: Holds the drill bit securely.
- Interruptor selector de mode: Allows selection between drilling and hammer drilling modes.
- Activador de velocitat variable: Controls the rotation speed of the drill.
- Botó de bloqueig: For continuous operation without holding the trigger.
- Interruptor endavant/enrere: Canvia el sentit de gir.
- Nansa auxiliar: Proporciona un adherència i un control addicionals.
- Indicador de profunditat: S'utilitza per ajustar la profunditat de perforació desitjada.
4. Configuració
4.1 Fixació de la nansa auxiliar
- Afloixeu la maneta auxiliar girant-la en sentit antihorari.
- Feu lliscar el mànec cap a la part frontal del cos del trepant.
- Ajusteu el mànec a una posició còmoda i segura.
- Estrenyeu la maneta girant-la en sentit horari fins que quedi ben fixada.
4.2 Inserting and Removing Drill Bits
- Assegureu-vos que el trepant estigui desendollat de la font d'alimentació.
- Gireu el mandril en sentit antihorari per obrir les mordasses.
- Introduïu la broca completament al portabroques.
- Rotate the chuck clockwise to tighten the jaws firmly around the drill bit. For keyless chucks, hand-tighten securely. For keyed chucks, use the chuck key to ensure maximum grip.
- Per eliminar, inverteix el procés.
4.3 Setting the Depth Gauge
- Introduïu el calibre de profunditat al forat del mànec auxiliar.
- Ajusteu el calibre de profunditat a la profunditat de perforació desitjada. La punta de la broca ha de sobrepassar l'extrem del calibre de profunditat la profunditat desitjada.
- Estrenyeu la nansa auxiliar per fixar el mesurador de profunditat al seu lloc.
5. Instruccions de funcionament
5.1 Connexió d'alimentació
Connect the drill's power cord to a suitable power outlet (220-240V, 50/60Hz). Ensure the power source matches the tool's requirements.
5.2 Selecció del mode de funcionament
The Ingco ID11008 features two operating modes:
- Drilling Mode (Rotary): For drilling in wood, metal, plastics, and ceramics. Set the mode selector switch to the drill icon.
- Hammer Drilling Mode (Impact): For drilling in masonry, concrete, and stone. Set the mode selector switch to the hammer icon.
5.3 Control de velocitat variable
The drill features a variable speed trigger. Press the trigger lightly for low speed and press harder for increased speed. This allows for precise control depending on the material and application.
5.4 Rotació endavant/enrere
Use the forward/reverse switch located above the trigger to select the rotation direction. Set to forward (clockwise) for drilling and reverse (counter-clockwise) for removing screws or freeing a jammed drill bit.
5.5 Operating the Drill
- Assegureu la peça per evitar el moviment.
- Select the appropriate drill bit and operating mode.
- Hold the drill firmly with both hands, using the auxiliary handle for stability.
- Position the drill bit on the desired drilling point.
- Start the drill at a low speed and gradually increase as the bit penetrates the material.
- Aplica una pressió constant i uniforme. No forcis el trepant.
- When finished, release the trigger and wait for the chuck to stop rotating before setting the tool down.
6. Manteniment
Un manteniment regular garanteix un rendiment òptim i allarga la vida útil de la vostra eina.
6.1 Neteja
- Always unplug the drill before cleaning.
- Clean the ventilation openings and the motor housing regularly with a soft brush or compressed air.
- Netegeu l'exterior amb un suau, damp tela. No utilitzeu productes químics aggressivs ni netejadors abrasius.
6.2 Substitució de les escombretes de carbó
The carbon brushes may need replacement after extended use. This should ideally be performed by a qualified service technician to ensure proper installation and tool function.
6.3 Emmagatzematge
When not in use, store the drill in a dry, secure place out of reach of children. Protect it from dust and moisture.
7. Solució De Problemes
Si teniu problemes amb el vostre trepant, consulteu els següents problemes i solucions habituals:
| Problema | Causa possible | Solució |
|---|---|---|
| El trepant no arrenca | Sense font d'alimentació; Cable/endoll d'alimentació defectuós; Raspalls de carbó desgastats | Check power connection; Inspect cord/plug for damage; Have brushes checked/replaced by technician |
| Potència/velocitat reduïdes | Worn carbon brushes; Overload; Incorrect speed setting | Have brushes checked/replaced; Reduce load; Adjust variable speed trigger |
| Vibració / soroll excessius | Broca solta; Mandril danyat; Problema amb el component intern | Ensure bit is securely tightened; Inspect chuck for damage; Contact service center |
| Sobreescalfament | Blocked ventilation; Prolonged heavy use; Dull drill bit | Clean ventilation slots; Allow tool to cool; Use sharp drill bits |
If the problem persists after attempting these solutions, please contact an authorized service center.
8. Especificacions
The following table details the technical specifications for the Ingco ID11008 Impact Drill:
| Característica | Especificació |
|---|---|
| Número de model | ID11008 |
| Fabricant | Ingco |
| Potència màxima | 1100 watts |
| Voltage | 8 Volts (Note: Product description mentions 220-240V, 50/60Hz for operation, 8V might refer to an internal component or be an error in source data. Always refer to product label for operational voltage.) |
| Actual | 6 Amps |
| Velocitat sense càrrega | 2800 RPM |
| Mida del mandril | 13 mm |
| Font d'alimentació | Elèctric amb cable |
| Material | Metall |
| Característiques especials | Velocitat variable |
| Components inclosos | Drill attachment (likely auxiliary handle and depth gauge) |
| Pes de l'article | 3 quilos |
| Dimensions del producte (L x A x A) | 26.4 x 8.4 x 34 cm |
9. Garantia i Suport
For warranty information, please refer to the documentation provided at the time of purchase or contact your retailer. Ingco products typically come with a manufacturer's warranty covering defects in materials and workmanship. Keep your proof of purchase for any warranty claims.
For technical support or service inquiries, please contact your local Ingco service center or the retailer from whom you purchased the product.
