1. Introducció
Benvinguts al manual d'usuari de l'obridor de portes batents individuals TOPENS A5131. Aquesta guia proporciona instruccions detallades per a la instal·lació, el funcionament i el manteniment del vostre sistema de portes automàtiques. L'A5131 està dissenyat per a portes batents individuals de servei mitjà de fins a 16 peus de llargada o 550 lliures de pes, oferint un control d'accés fiable i convenient per a aplicacions residencials i comercials.
Aquesta imatge il·lustra la capacitat de la porta del TOPENS A5131, mostrant la capacitat màxima de pes per a diverses longituds de porta. També destaca característiques clau com ara la configuració de tancament automàtic, l'arrencada i l'aturada suaus, l'ajust d'obstacles i el codi de seguretat avançat TOPENS.
2. Informació de seguretat
Precaucions generals de seguretat
- Llegiu atentament totes les instruccions abans de la instal·lació i el funcionament.
- Assegureu-vos que la zona de la porta estigui lliure d'obstacles abans d'operar.
- No permeteu que els nens o les mascotes s'acostin a la porta durant el funcionament.
- Només personal qualificat ha de realitzar les connexions elèctriques.
- Desconnecteu l'alimentació abans de qualsevol servei o manteniment.
- Mantingueu els comandaments fora de l'abast dels nens.
- Feu servir la clau d'alliberament manual en cas de fallada de corrent.
Seguretat elèctrica
- Assegureu-vos una correcta connexió a terra.
- Protegiu el cablejat de vores afilades i peces mòbils.
- No utilitzeu l'aparell amb cables o endolls danyats.
3. Contingut del paquet
El paquet d'obridor de porta giratòria individual TOPENS A5131 inclou els components següents:
- 1 x Braç obridor de porta giratòria
- 1 x Font d'alimentació ininterrompuda UPS01 (caixa de control)
- 2 comandaments a distància M12
- 1 clau d'alliberament manual
- 1 x Joc complet de maquinari d'instal·lació necessari (suports, cargols, etc.)
- 1 x Manual d'usuari (aquest document)
Aquesta imatge mostra el contingut complet del paquet de l'obridor de porta batent individual TOPENS A5131, incloent-hi el braç principal de l'obridor de la porta, la caixa de control UPS01, dos comandaments a distància i diversos accessoris d'instal·lació.
4. Producte acabatview
El sistema TOPENS A5131 consta d'un actuador lineal robust (braç d'obertura de portes) i una unitat de control UPS01 versàtil. El sistema està dissenyat per a la seva durabilitat i facilitat d'ús, i incorpora funcions avançades per a la seguretat i la comoditat.
Components clau
- Braç obridor de portes: Alberga el motor de 24 V CC i 50 W i els components mecànics per al moviment de la porta.
- Caixa de control UPS01: Gestiona l'energia, controla el funcionament de la porta i s'integra amb accessoris. Admet alimentació de CA, bateria de reserva i càrrega solar.
- Comandaments a distància: S'inclouen dos comandaments a distància M12 per al funcionament sense fil.
- Tecla d'alliberament manual: Permet l'accionament manual de la porta durant el tall de correnttages.
Aquest diagrama detallat il·lustra els components interns del braç obridor de portes TOPENS A5131, destacant el potent motor, el fiable interruptor de límit electromagnètic i el mecanisme de clau d'alliberament manual. També mostra la font d'alimentació ininterrompuda UPS01 i els comandaments a distància M12.
5. Instal·lació
Una instal·lació correcta és crucial per al rendiment òptim i la seguretat del vostre obridor de portes. Seguiu aquestes pautes generals. Consulteu els diagrames detallats per a les mesures específiques i les posicions de muntatge.
Muntatge de l'obridor de portes
L'obridor de portes es pot instal·lar en configuracions d'obertura per estirar (la porta s'obre cap a dins) o d'obertura per empènyer (la porta s'obre cap a fora).
- Determineu els punts de muntatge òptims a la porta i al pal.
- Fixeu fermament els suports de muntatge davanter i posterior.
- Fixeu el braç de l'obridor de la porta als suports.
- Assegureu-vos que el braç estigui anivellat i que tingui un rang de moviment suau.
Connexions elèctriques
La caixa de control UPS01 ofereix opcions d'alimentació flexibles.
- Mode d'alimentació 1 (només electricitat de CA): Connecteu el UPS01 directament a una font d'alimentació de 100-240 V CA.
- Mode d'alimentació 2 (electricitat de CA i bateries de reserva): Connecteu el UPS01 a l'alimentació de CA i a dues bateries d'automòbil/marines de 12 V (no incloses) com a còpia de seguretat.
- Mode d'alimentació 3 (panells solars i bateries): Connecteu els panells solars (no inclosos) i dues bateries de 12V (no incloses) al UPS01.
- Mode d'alimentació 4 (electricitat de CA, panells solars i bateries de reserva): Combineu totes les fonts d'alimentació per obtenir la màxima fiabilitat.
Aquesta imatge mostra quatre configuracions de mode d'alimentació diferents per a l'obridor de portes TOPENS A5131, i il·lustra com connectar electricitat de CA, bateries d'automòbil de 12 V i panells solars (opcionals) a la caixa de control UPS01.

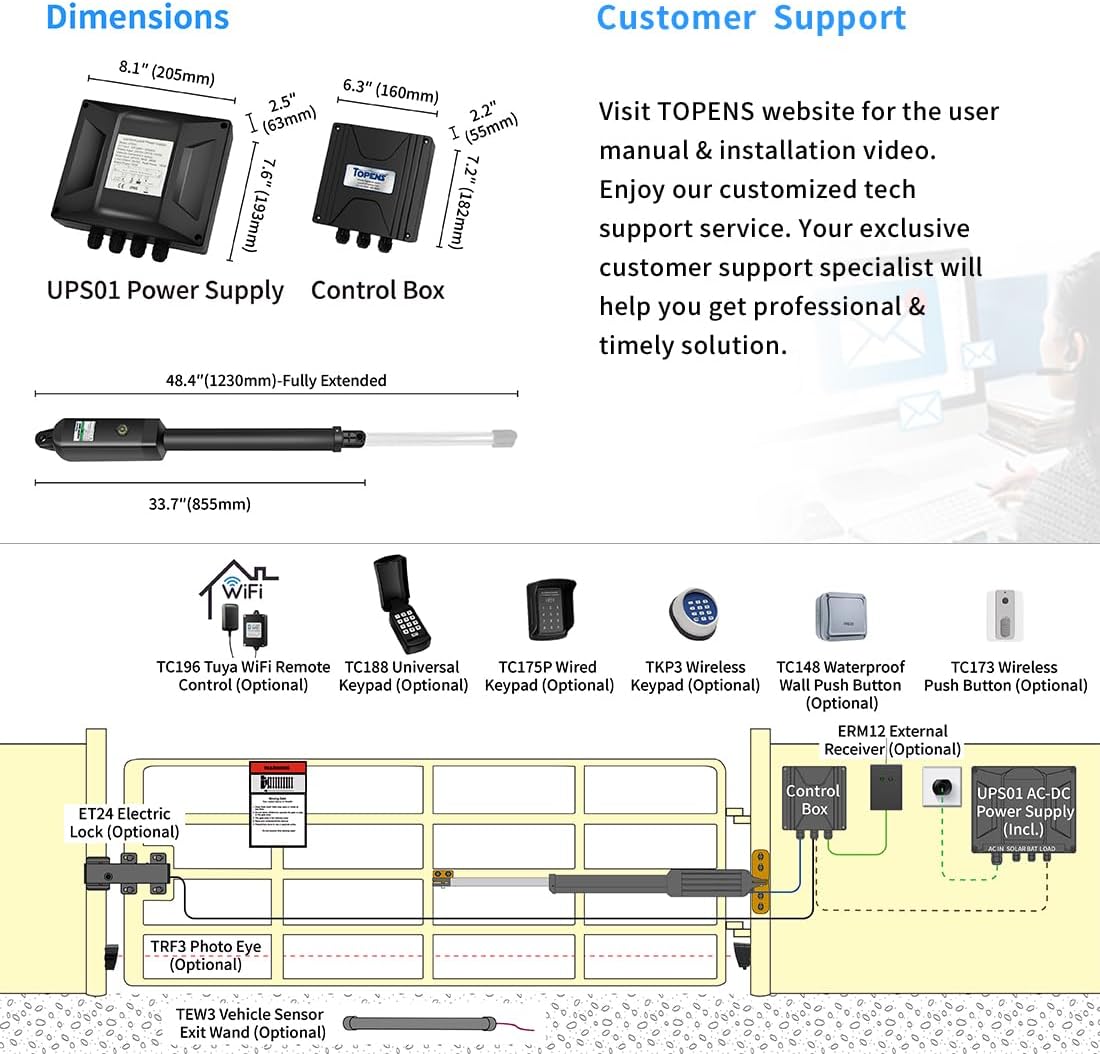

Aquesta imatge proporciona mesures dimensionals per a la font d'alimentació UPS01, la caixa de control i el braç de l'obridor de la porta completament estès. També inclou un diagrama del sistema que mostra com es connecten al sistema els components principals i els accessoris opcionals, com ara panys elèctrics, fotoelèctrics i teclats numèrics.
6. Configuració
Ajust de l'interruptor de límit
Cal ajustar l'interruptor de límit d'electromagnetisme per definir les posicions d'obertura i tancament de la porta. Seguiu les instruccions del manual detallat per a un ajust precís.
Vinculació de control remot
Els comandaments a distància M12 inclosos estan preprogramats. Per afegir comandaments a distància addicionals o tornar a emparellar els existents, consulteu el procediment d'emparellament específic que s'indica al manual d'usuari complet.
Funció de tancament automàtic
El sistema es pot configurar per tancar la porta automàticament després d'un retard establert. Aquesta característica millora la seguretat.
7. Instruccions de funcionament
Un cop instal·lat i configurat, el funcionament del vostre obridor de portes TOPENS A5131 és senzill.
Ús del comandament a distància
Premeu el botó designat del comandament a distància M12 per obrir o tancar la porta. Una sola pulsació iniciarà el moviment. Si el premeu de nou durant el funcionament, la porta s'aturarà.
Característiques de seguretat
- Detecció d'obstacles: La porta s'aturarà i invertirà el moviment si es detecta un obstacle durant l'obertura o el tancament.
- Inici suau i aturada suau: Aquesta característica garanteix un moviment suau de la porta al principi i al final dels cicles, reduint el desgast del motor i dels ferramentes de la porta.

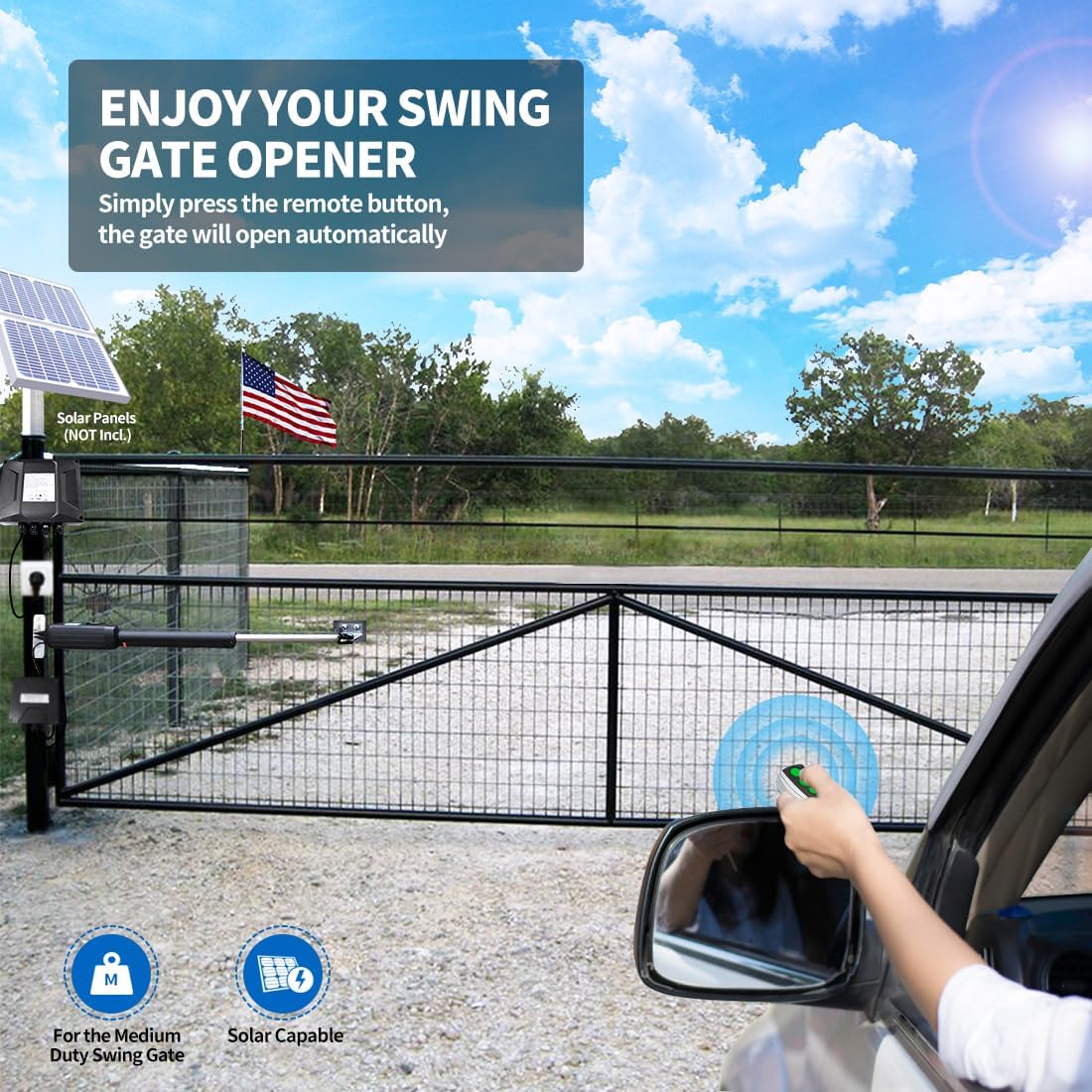

Aquesta imatge mostra un usuari fent funcionar l'obridor de portes TOPENS A5131 amb un comandament a distància des de l'interior d'un vehicle, cosa que demostra la comoditat del funcionament automàtic de les portes.
8. Manteniment
Un manteniment regular garanteix la longevitat i el funcionament fiable del vostre obridor de portes TOPENS A5131.
- Mensual: Inspeccioneu la porta i les frontisses per assegurar-vos que estiguin correctament alineades i lubricades. Traieu qualsevol residu del camí de la porta.
- Trimestral: Comproveu totes les connexions elèctriques per comprovar si estan ben ajustades i si hi ha signes de corrosió. Proveu el mecanisme de seguretat d'inversió de rumb.
- Anualment: Lubriqueu les parts mòbils de la porta i del braç de l'obridor tal com es recomana. Inspeccioneu la font d'alimentació i la bateria (si s'utilitza) per garantir un rendiment òptim.
Per a procediments de manteniment detallats, consulteu el manual d'usuari complet.
9. Solució De Problemes
Aquesta secció ofereix solucions per a problemes comuns que podeu trobar.
| Problema | Causa possible | Solució |
|---|---|---|
| La porta no respon al comandament a distància. | Bateria del comandament a distància gastada, comandament a distància fora de l'abast, apagadatage, cablejat solt. | Canvieu la pila del comandament a distància, acosteu-vos a la porta, comproveu l'alimentació i inspeccioneu les connexions del cablejat. |
| La porta s'atura inesperadament. | Obstrucció detectada, problema amb l'interruptor de límit, sobreescalfament del motor. | Netegeu el camí, comproveu la configuració del límit de velocitat i deixeu que el motor es refredi. |
| La porta s'obre/tanca parcialment. | Configuració incorrecta del límit de velocitat, baixa potència. | Reajusteu els interruptors de límit, comproveu l'alimentació i la càrrega de la bateria. |
Per a problemes més complexos, poseu-vos en contacte amb el servei d'atenció al client de TOPENS.
10. Especificacions
Especificacions tècniques de l'obridor de porta batent individual TOPENS A5131.
| Característica | Detall |
|---|---|
| Model | A5131 |
| Longitud màxima de la porta | 16 peus (4.8 m) |
| Pes màxim de la porta | 550 lliures (250 kg) |
| Motor Voltage | 24 VDC |
| Motor Wattage | 50 watts-hora |
| Font d'alimentació | CA/CC (100-240 V CA, bateria de 24 V, compatible amb energia solar) |
| Pes de l'article | 24.3 lliures (11 kg) |
| Dimensions del producte | 33.66 x 3.31 x 4.09 polzades (85.5 x 8.4 x 10.4 cm) |
| Comandaments a distància inclosos | 2 comandaments a distància M12 |
| Temperatura de funcionament | De 0 °F a 120 °F (-17 °C a 49 °C) |
11. Garantia i Suport
TOPENS ofereix una garantia de 12 mesos per a l'obridor de portes batents individuals A5131, que cobreix defectes de materials i fabricació des de la data de compra.
Per a assistència tècnica, reclamacions de garantia o qualsevol pregunta sobre el vostre producte TOPENS, visiteu el lloc web oficial de TOPENS. weblloc o poseu-vos en contacte amb el seu equip d'atenció al client.
Informació de contacte:
- Weblloc: www.topens.com
- Correu electrònic: support@topens.com
Aquesta imatge mostra un representant d'atenció al client ajudant un usuari, cosa que simbolitza el suport professional i oportú que ofereix TOPENS.
