Manual d'instruccions del suport de TV de sostre WALI CM2665-P

1. Producte acabatview

El WALI CM2665-P és un suport de TV de sostre de moviment complet dissenyat per a televisors de 26 a 65 polzades i amb un pes de fins a 99 lliures. Aquest suport ofereix versatilitat. viewopcions d'ajustament d'inclinació, gir i rotació, i és adequat per a diversos tipus de sostre.

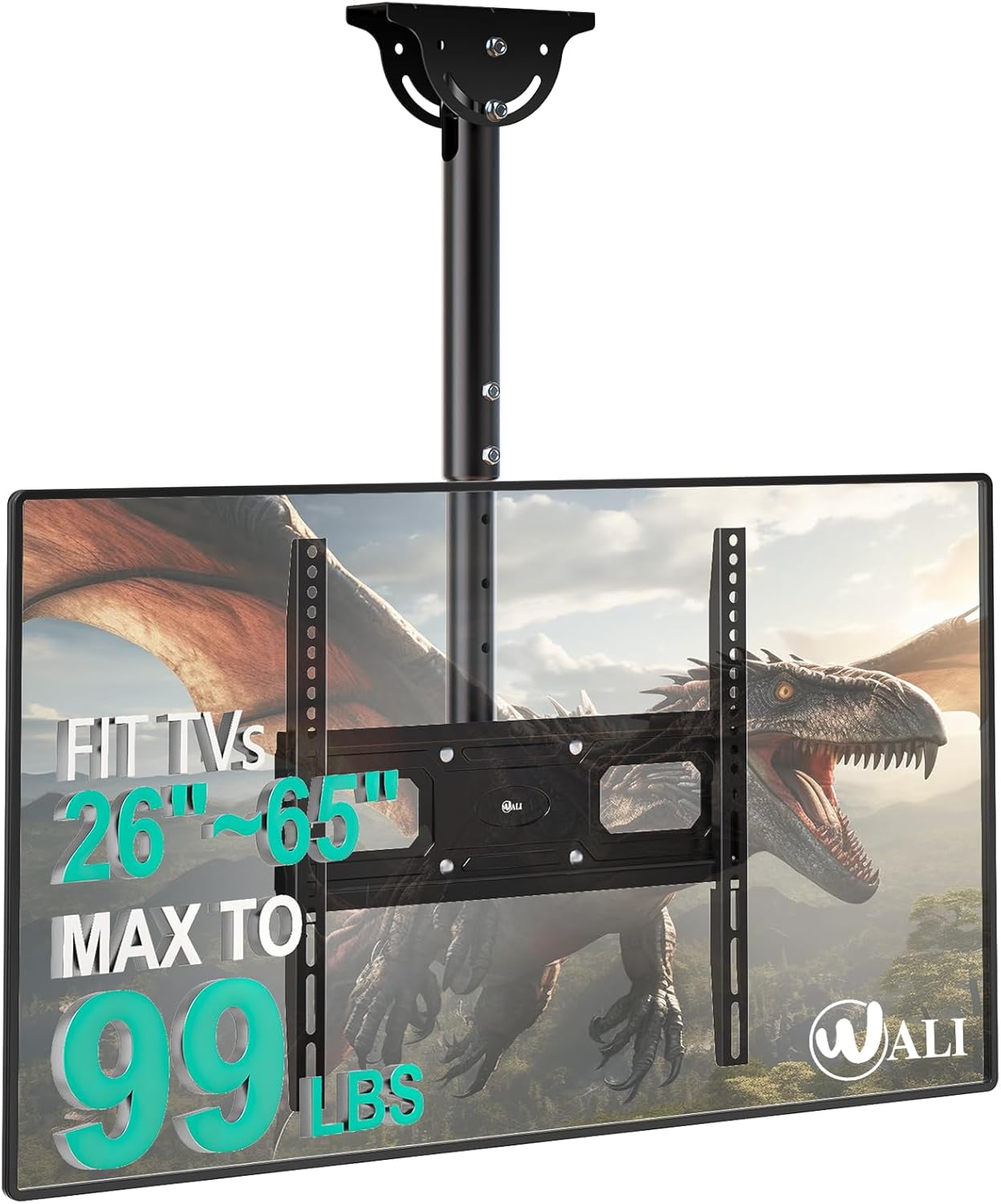

Imatge 1.1: Suport de TV de sostre WALI CM2665-P amb un televisor connectat.

2. Informació de seguretat

Llegiu aquest manual detingudament abans de la instal·lació i l'ús. Una instal·lació incorrecta pot causar danys materials, lesions greus o la mort. Si no enteneu les instruccions o teniu dubtes, poseu-vos en contacte amb personal qualificat.

• Assegureu-vos que la superfície de muntatge pugui suportar amb seguretat el pes combinat del suport i del televisor.
• No munteu el producte sol sobre plaques de guix. Fixeu-lo sempre a una estructura sòlida com ara bigues de fusta, formigó o maó.
• Feu servir tot el maquinari proporcionat. No utilitzeu peces que estiguin danyades o que faltin.
• Mantingueu els nens allunyats durant la instal·lació.
• Comproveu periòdicament la seguretat i l'estabilitat de la muntura.

3. Contingut del paquet

Verifiqueu que tots els components siguin presents i no estiguin danyats abans de continuar amb la instal·lació. Consulteu el diagrama següent per obtenir una representació visual de totes les peces incloses.

Imatge 3.1: Totes les peces incloses al paquet del WALI CM2665-P.

4. Configuració i instal·lació

4.1 Comprovació de compatibilitat

Abans de la instal·lació, confirmeu que el televisor compleix els criteris següents:

• Mida de la pantalla: De 26 a 65 polzades
• Capacitat de pes: Fins a 99 lliures (45 kg)
• Patrons de muntatge VESA: 100x100mm, 200x100mm, 200x200mm, 300x200mm, 300x300mm, 400x200mm, 400x300mm, 400x400mm.

Imatge 4.1: Mostra els detalls de compatibilitat de la muntura.

4.2 Consideracions sobre el tipus de sostre

Aquest suport està dissenyat per a la instal·lació en diversos tipus de sostre, incloent:

• Sostres de bigues de fusta
• Sostres de formigó
• Sostres de maó

Important: No munteu el producte sol sobre plaques de guix. Col·loqueu-lo i fixeu-lo sempre a un suport estructural.

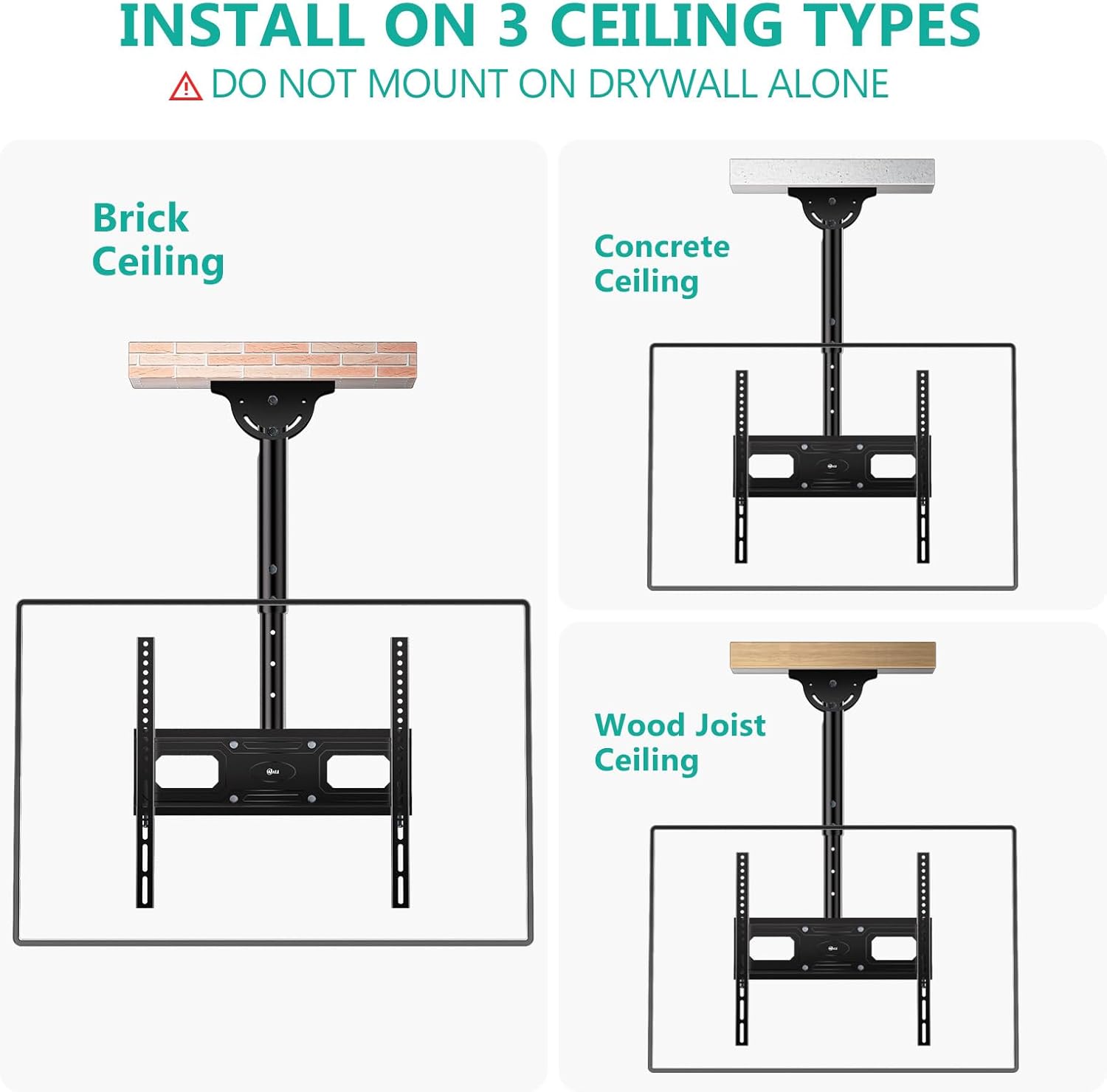

Imatge 4.2: Instal·lació examples per a diferents tipus de sostre.

4.3 Passos d'instal·lació (General)view)

El procés d'instal·lació normalment implica els passos següents:

1. Connecteu els suports al televisor: Fixeu els suports del televisor a la part posterior del televisor amb els cargols i separadors adequats.
2. Instal·leu la placa del sostre: Munteu la placa del sostre a la ubicació del sostre estructural que hàgiu triat. Assegureu-vos que estigui ben fixada.
3. Muntar el pal: Connecteu el pal d'extensió a la placa del sostre.
4. Penjar la televisió: Aixequeu amb cura i pengeu el televisor (amb els suports adjunts) al conjunt de pal del suport.
5. Assegurar i ajustar: Fixeu el televisor al suport i feu els ajustos necessaris per a una òptima viewing.

Imatge 4.3: Característiques del suport WALI, incloent-hi la compatibilitat amb sostres plans/inclinats i la gestió de cables.

Imatge 4.4: El suport admet la instal·lació en sostres plans o inclinats.

5. Funcionament de la muntura

La muntura WALI CM2665-P ofereix múltiples opcions d'ajust per aconseguir el que desitgeu viewangle de ing.

• Inclinació: Ajusteu l'angle d'inclinació del televisor de 0° a +25° per reduir l'enlluernament i optimitzar viewing.
• Girar: Gireu el televisor 360° a l'esquerra o a la dreta per a una visió flexible viewangles des de diferents posicions dins d'una habitació.
• Rotació: Ajusteu el nivell del televisor amb un ajust de rotació de ±3° després de la instal·lació.
• Ajust d'alçada: El suport permet ajustar l'alçada de 20.3 polzades a 26.2 polzades (mesurat des del sostre fins al centre de la placa de muntatge).

Imatge 5.1: Demostra les capacitats de gir, inclinació i anivellament de la muntura.

Imatge 5.2: Rang d'ajust d'alçada de la muntura.

6. Manteniment

Un manteniment regular garanteix la longevitat i el funcionament segur del suport del televisor.

• Neteja: Netegeu el suport amb un drap suau i sec per eliminar la pols. Eviteu netejadors o dissolvents abrasius.
• Comprovacions periòdiques: Cada pocs mesos, inspeccioneu tots els cargols i connexions per assegurar-vos que estiguin ben ajustats i segurs. Torneu a apretar-los si cal.
• Comprovació de moviment: Verifiqueu que tots els components ajustables (inclinació, gir) es moguin suaument i sense massa joc.

7. Solució De Problemes

Si teniu problemes amb el suport WALI CM2665-P, consulteu les solucions habituals següents:

• El televisor no està anivellat: Feu servir la funció d'ajust de rotació de ±3° per ajustar amb precisió l'alineació horitzontal del televisor. Assegureu-vos que tots els cargols de muntatge estiguin ben ajustats.
• La muntura sembla inestable: Revisa dues vegades totes les connexions del sostre i del televisor. Assegura't que el suport estigui fixat a un element estructural sòlid i no només a la paret de guix. Verifica que el pes del televisor no superi la capacitat del suport.
• Dificultat per ajustar la inclinació/gir: Assegureu-vos que no hi hagi cables que obstrueixin el moviment. Comproveu si hi ha algun mecanisme de bloqueig que pugui estar activat.
• Peces que falten: Consulteu la secció "Contingut del paquet" i poseu-vos en contacte amb el servei d'atenció al client de WALI si hi falta alguna peça.

8. Especificacions

9. Garantia i Suport

WALI ofereix assistència al client per a aquest producte.

• Atenció al client: L'assistència amb seu als EUA està disponible els 7 dies de la setmana. Consulteu l'embalatge del producte o el lloc web oficial de WALI. weblloc per obtenir informació de contacte.
• Garantia: Per obtenir informació detallada sobre la garantia, consulteu l'embalatge del producte o el fullet oficial de garantia WALI. weblloc.
