Manual d'instruccions del llum de suspensió EGLO 205131A Troy 3

1. Introducció

Thank you for choosing the EGLO 205131A Troy 3 Pendant Light. This manual provides essential information for the safe installation, operation, and maintenance of your new lighting fixture. Please read these instructions carefully before beginning installation and retain them for future reference.

2. Informació de seguretat

Always follow basic safety precautions when installing or working with electrical fixtures to reduce the risk of fire, electric shock, or personal injury.

• Desconnecteu l'alimentació: Always turn off the main power supply at the circuit breaker or fuse box before installing, cleaning, or servicing the fixture.
• Electricista qualificat: Si no teniu cap dubte sobre el cablejat elèctric, consulteu un electricista qualificat.
• Posada a terra: Ensure the fixture is properly grounded in accordance with local electrical codes.
• Especificacions de la bombeta: No supereu la potència màximatage specified for the bulb. Use only the recommended bulb type.
• Només per a ús interior: This fixture is designed for indoor use in dry locations. Do not expose to water or moisture.
• Advertència de la proposta 65: This product may contain chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Please consult local regulations regarding product use and disposal.

3. Contingut del paquet

Verifiqueu que tots els components siguin presents abans de començar la instal·lació:

• 1 x EGLO Troy 3 Pendant Light Fixture (Structured Black)
• 1 x Pantalla de vidre òpal
• Maquinari de muntatge (carpa, placa de muntatge, cargols, femelles de cable)
• Manual d'instruccions

Note: Bulb is not included. Requires 1 x A19 E26/Medium base bulb.

4. Especificacions

5. Configuració i instal·lació

Follow these steps to safely install your EGLO Troy 3 Pendant Light. Ensure power is OFF before proceeding.

Eines necessàries:

• Tornavís Phillips
• Peladors de cables (si cal)
• Cinta elèctrica
• Escala

Passos d'instal·lació:

1. Apagueu l'alimentació: Locate the circuit breaker controlling the light fixture location and switch it to the OFF position. Verify power is off using a voltage provador.
2. Preparació del muntatge: Attach the mounting plate to the electrical junction box in the ceiling using the provided screws. Ensure it is securely fastened.
3. Ajustar la longitud del cable: The pendant features an adjustable hanging cord. Determine the desired hanging height and adjust the cord length by pushing the cord through the canopy mechanism. Secure the cord once the desired length is achieved.
4. Connexions de cable: Carefully connect the electrical wires:
   • Connecteu el negre cable des del dispositiu fins al negre cable (calent) de la caixa de connexions amb una femella.
   • Connecteu el blanc cable des del dispositiu fins al blanc cable (neutre) de la caixa de connexions amb una femella.
   • Connecteu el terra cable (coure nu o verd) des del dispositiu fins a la terra wire from the junction box (or to the green ground screw on the mounting plate) using a wire nut.
   Assegureu-vos que totes les connexions estiguin ben fixades i cobertes amb femelles. Enrotlleu cinta aïllant al voltant de les femelles per a més seguretat.
5. Mont Canopy: Carefully tuck the wires into the junction box and push the fixture canopy up against the ceiling, aligning the canopy screws with the holes in the mounting plate. Secure the canopy with the decorative nuts or screws.
6. Instal·leu l'ombra de vidre: Gently attach the opal glass shade to the fixture according to the design. Ensure it is seated properly and securely.
7. Instal·leu la bombeta: Screw one A19 E26/Medium base bulb (max 60W) into the socket. Do not overtighten.
8. Restaura l'alimentació: Turn the power back ON at the circuit breaker. Test the light fixture.

Image 1: The EGLO 205131A Troy 3 Pendant Light, showcasing its structured black finish and opal glass shade.

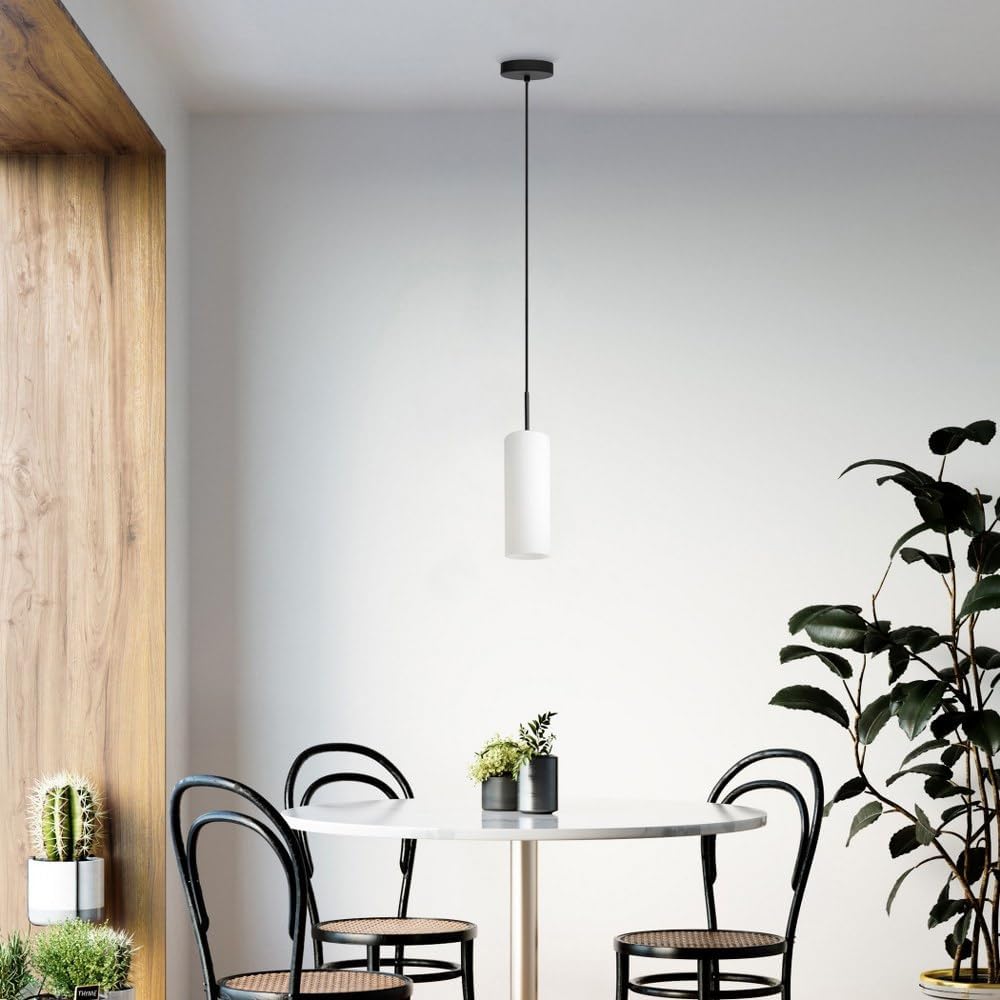

Image 2: The EGLO Troy 3 Pendant Light elegantly installed above a dining table, illustrating its aesthetic appeal in a home setting.

6. Instruccions de funcionament

Your EGLO Troy 3 Pendant Light is designed for simple operation.

• Encès/apagat: Controleu la llum amb un interruptor de paret estàndard connectat al circuit del dispositiu.
• Tipus de bombeta: Use one A19 bulb with an E26/Medium base, not exceeding 60 watts.
• Regulabilitat: Please note that the fixture itself is not dimmable. If you wish to use dimming functionality, you must install a dimmable E26/Medium base LED bulb and control it via a compatible smart home system or app, as the fixture does not provide dimming capabilities.

7. Manteniment

Un manteniment regular ajudarà a preservar l'aspecte i la funcionalitat del teu llum penjant.

• Neteja: Ensure power is off before cleaning. Wipe the fixture and glass shade with a soft, dry, or slightly damp drap. No utilitzeu netejadors abrasius, dissolvents ni poliments, ja que poden danyar l'acabat o el vidre.
• Substitució de bombetes: Always turn off the power at the circuit breaker before replacing a bulb. Allow the old bulb to cool completely before removing it. Replace with a new A19 E26/Medium base bulb (max 60W).

8. Solució De Problemes

Si teniu problemes amb el llum penjant, consulteu els passos habituals següents per resoldre problemes:

• El llum no s'encén:
  • Comproveu si l'interruptor d'alimentació està en la posició ON.
  • Verifiqueu que l'interruptor automàtic no s'hagi disparat.
  • Assegureu-vos que la bombeta estigui ben cargolada al portalàmpades i que no estigui cremada.
  • Confirm that all wire connections are secure (refer to Section 5: Setup and Installation).
• Parpelleigs de llum:
  • Check the bulb; it may be loose or faulty.
  • Ensure wire connections are tight and secure.

If these steps do not resolve the issue, contact EGLO customer support or a qualified electrician.

9. Garantia i Suport

The EGLO 205131A Troy 3 Pendant Light comes with a Garantia del fabricant de 1 anys des de la data de compra, cobrint defectes de materials i fabricació.

For warranty claims, technical assistance, or further inquiries, please contact EGLO customer support. Keep your proof of purchase for warranty validation.

For more information, visit the official EGLO weblloc o poseu-vos en contacte amb el vostre distribuïdor.
