1. Introducció
El sensor ambiental SparkFun BME688 (Qwiic) és una placa de distribució versàtil dissenyada per a la monitorització ambiental completa. Integra un sensor d'escaneig de gasos amb capacitats per mesurar la temperatura, la humitat i la pressió baromètrica. Aquest sensor pot detectar una àmplia gamma de compostos orgànics volàtils (COV), compostos volàtils de sofre (VSC) i altres gasos com el monòxid de carboni i l'hidrogen a nivells de parts per mil milions (ppb). El sistema Qwiic facilita una integració fàcil i sense soldadura als vostres projectes.
2. Informació de seguretat i precaucions de manipulació
Important: Per evitar la contaminació de les funcions d'escaneig de gasos, eviteu tocar la part metàl·lica.asing del sensor BME688. Manipuleu la placa amb cura per garantir un rendiment i una longevitat òptims.
3. Producte acabatview
3.1. Característiques clau
- Sensor integrat d'escaneig de gasos per a COV, VSC, CO i H2 (rang de ppb).
- Mesura la temperatura, la humitat i la pressió baromètrica.
- Interfície I2C (habilitada per Qwiic) amb adreça per defecte 0x76 (seleccionable 0x77).
- La interfície SPI també està disponible mitjançant pins estàndard amb espai de 0.1 polzades.
- Vol. OperatiutagRang: 1.71 V - 3.6 V (normalment 3.3 V amb Qwiic).
- Baix consum de corrent: de 2.1 µA a 18 mA (actiu), 0.15 µA (repòs).
- Disseny compacte de placa de connexió d'1 polzada x 1 polzada.
3.2. Components
La placa SparkFun BME688 Qwiic inclou el sensor BME688, dos connectors Qwiic per a una fàcil integració I2C i pins de connexió per a la comunicació I2C i SPI.

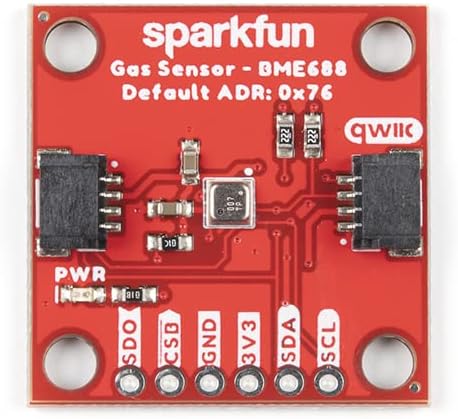

Figura 1: De dalt a baix view de la placa del sensor SparkFun BME688 Qwiic, que mostra el xip BME688, els connectors Qwiic i els pins etiquetats per a l'alimentació (PWR), les dades (SDO, SDA, SCL), la terra (GND) i el volum.tage (3V3).
Figura 2: A baix view de la placa de sensors SparkFun BME688 Qwiic, que il·lustra els jumpers de selecció d'adreça I2C (ADR) i els pins SPI (SCK, SDI, SDO, CSB).
Figura 3: Comparació de la mida de la placa de sensors SparkFun BME688 Qwiic amb una moneda de 25 centaus dels EUA, que destaca el seu factor de forma compacte.
4. Configuració
4.1. Connexió mitjançant Qwiic
El sistema Qwiic simplifica la connexió. Feu servir un cable Qwiic per connectar el sensor BME688 a qualsevol microcontrolador o placa de desenvolupament compatible amb Qwiic. Aquest mètode no requereix soldadura. L'adreça I2C per defecte és 0x76.

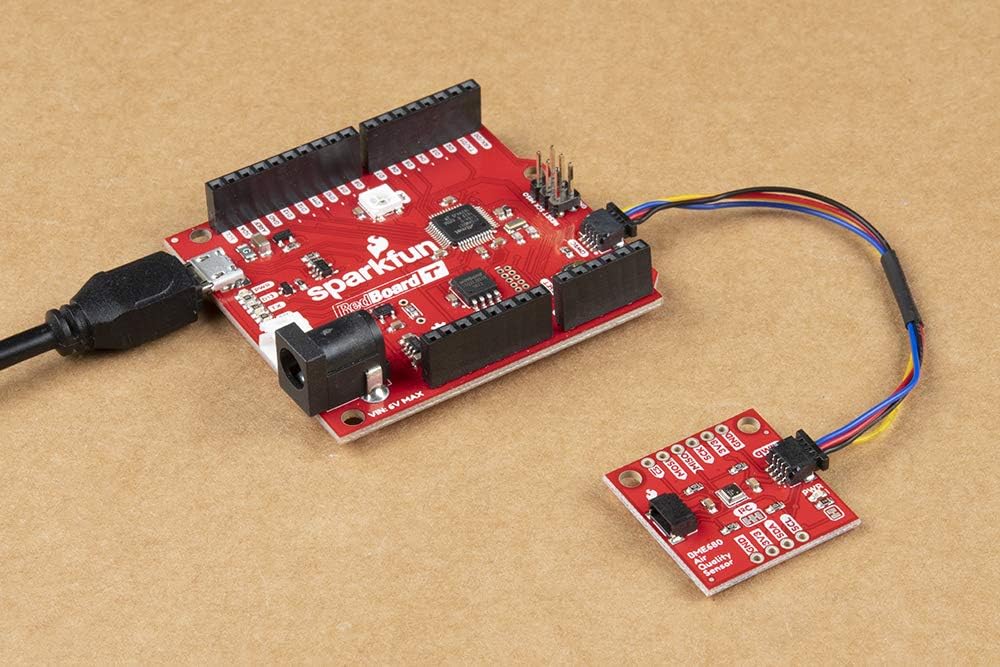

Figura 4: El sensor SparkFun BME688 Qwiic connectat a una placa SparkFun RedBoard mitjançant un cable Qwiic, que mostra una configuració típica.
4.2. Connexió mitjançant pins estàndard (I2C/SPI)
Per a configuracions personalitzades o si no es prefereix Qwiic, el sensor es pot connectar mitjançant els pins estàndard amb espai de 0.1 polzades.
- Comunicació I2C: Connecteu els pins SDA, SCL, 3V3 i GND. L'adreça I2C es pot canviar de 0x76 a 0x77 modificant el jumper ADR a la part inferior de la placa.
- Comunicació SPI: Connecteu els pins SCK, SDI, SDO, CSB, 3V3 i GND.
4.3. Configuració del programari
Per interactuar amb el BME688, utilitzeu biblioteques compatibles com ara la biblioteca BSEC2 Arduino. Per a una funcionalitat avançada d'IA i facilitat d'ús, es recomana considerar la placa d'avaluació BME688, que està dissenyada per utilitzar-se amb el BME AI-Studio.
5. Instruccions de funcionament
5.1. Inicialització del sensor
Després de connectar el sensor, inicialitzeu-lo amb la biblioteca de programari adequada. Això normalment implica cridar una funció d'inicialització que configura el mode de funcionament i els paràmetres de mesura del sensor.
5.2. Lectura de dades ambientals
El BME688 pot proporcionar lectures de temperatura, humitat i pressió baromètrica. Accediu a aquests valors a través de les funcions de la biblioteca.
- Temperatura: Mesurat en graus Celsius (°C).
- Humitat: Mesurat com a humitat relativa (HR%).
- Pressió: Es mesura en hectopascals (hPa).
5.3. Detecció i interpretació de gasos
El component del sensor de gas requereix un període de rodatge després de l'encesa inicial per estabilitzar les lectures. Les lectures de gas es proporcionen normalment com a índex de qualitat de l'aire interior (IAQ) o valors de resistència en brut, que es poden correlacionar amb les concentracions de gas (per exemple, COV, VSC) després de la calibració. La detecció i quantificació específiques de gasos sovint requereixen algoritmes avançats i calibratge contra fonts de gas conegudes. La velocitat estàndard d'escaneig de gas del sensor és d'aproximadament 10.8 segons per escaneig.
6. Especificacions
| Paràmetre | Valor |
|---|---|
| Número de model | SEN-19096 |
| Interfície | I2C (Qwiic), SPI |
| Adreces I2C | 0x76 (per defecte), 0x77 (seleccionable) |
| Vol. Operatiutage | 1.71 V - 3.6 V (normalment 3.3 V) |
| Consum actual (actiu) | 2.1 µA a 18 mA |
| Consum de corrent (son) | 0.15 µA |
| Interval de temperatura | -40 °C a +85 °C |
| Precisió de la temperatura | ±1.0 °C |
| Gamma d’humitat | 0% a 100% HR |
| Precisió de la humitat | ±3% HR |
| Interval de pressió | 300 hPa - 1100 hPa |
| Precisió de la pressió | ±60 Pa (0 °C a 65 °C) |
| Velocitat d'escaneig de gasos | 10.8 segons/escaneig (estàndard) |
| Dimensions | 1.14 x 1.1 x 0.2 polzades |
| Pes | 0.352 unces (0.01 quilograms) |
| Material | Metall |
Figura 5: Dibuix dimensional de la placa de sensors SparkFun BME688 Qwiic, que mostra les mesures precises en polzades per a la planificació de la integració.
7. Manteniment
El sensor SparkFun BME688 requereix un manteniment mínim.
- Manipulació: Manegeu sempre el sensor per les vores o per la placa de circuit imprès, evitant el contacte directe amb la superfície metàl·lica.asing del xip BME688 per evitar la contaminació que podria afectar la precisió de la detecció de gas.
- Neteja: Si cal, netegeu suaument la placa amb un raspall suau i sec o aire comprimit. No utilitzeu líquids ni materials abrasius.
- Emmagatzematge: Emmagatzemeu el sensor en un entorn sec i sense condensació, allunyat de temperatures extremes i gasos corrosius.
8. Solució De Problemes
- Sensor no detectat:
- Verifiqueu les connexions d'alimentació (3V3 i GND).
- Comproveu el cablejat I2C/SPI per a les assignacions correctes de pins.
- Assegureu-vos que s'utilitza l'adreça I2C correcta (0x76 o 0x77) al codi, coincidint amb la configuració del jumper de la placa.
- Confirmeu que el cable Qwiic estigui connectat correctament si feu servir la interfície Qwiic.
- Lectures de gas inexactes:
- Assegureu-vos que el sensor hagi completat el seu període d'activació inicial (normalment de diversos minuts a hores, depenent de l'entorn).
- Eviteu tocar la part metàl·lica casing del sensor, ja que els olis i els contaminants poden afectar la detecció de gas.
- Els sensors de gas requereixen calibratge per a gasos i entorns específics per proporcionar una precisió absoluta. Sense un entorn de laboratori controlat, pot ser difícil aconseguir una precisió absoluta, però les lectures haurien de ser repetibles.
- Els factors ambientals com la humitat i la temperatura poden influir en el rendiment del sensor de gas; assegureu-vos que els vostres algoritmes els tinguin en compte.
- Lectures inestables:
- Comproveu que el subministrament d'alimentació sigui estable. Les fluctuacions poden afectar el rendiment del sensor.
- Assegureu-vos que el sensor no estigui exposat a canvis ràpids de temperatura o humitat, ja que poden causar fluctuacions temporals.
- Review el vostre codi per a intervals de lectura de sensors adequats i la mitjana de dades.
9. Garantia i Suport
Per obtenir informació sobre la garantia i assistència tècnica, consulteu la pàgina oficial de SparkFun Electronics. weblloc web o contacteu directament amb el seu servei d'atenció al client. Sovint hi ha disponible documentació detallada, tutorials i fòrums comunitaris per ajudar amb el desenvolupament de projectes i la resolució de problemes.
