Manual d'instruccions del cotxe amb control remot DEERC H16E

1. Introducció

Benvingut al món dels vehicles de control remot d'alt rendiment amb el teu nou cotxe RC DEERC H16E. Aquest cotxe de carreres 4x4 a escala 1:16 està equipat amb un potent motor sense escombretes, que ofereix un parell, una acceleració i una velocitat increïbles. Dissenyat per a la durabilitat i unes experiències tot terreny emocionants, compta amb un ESC independent 2S/3S 45A IPX5 i un servo de 3 cables de 2.2 kgf.cm per a un control precís. Amb dues bateries Li-Po incloses, podràs gaudir d'un temps de joc prolongat.

Figura 1: El cotxe RC DEERC H16E i els seus accessoris principals.

Aquest manual proporciona informació essencial per a la configuració, el funcionament, el manteniment i la resolució de problemes del vostre DEERC H16E per garantir una experiència segura i agradable.

2. Configuració

2.1 Contingut del paquet

Abans de començar, comproveu que tots els elements estiguin presents al paquet:

• Cotxe RC DEERC H16E (amb una carrosseria instal·lada)
• Transmissor de control remot
• 2 bateries Li-Po (carcassa modular i ignífuga)
• Cable de càrrega USB
• Carrosseria de recanvi
• Tornavís
• Llave hexagonal
• Clips corporals
• Manual d'usuari

Figura 2: Detallada view del contingut del paquet DEERC H16E.

2.2 Instal·lació i càrrega de la bateria

El DEERC H16E utilitza bateries modulars de Li-Po. Assegureu-vos sempre d'una manipulació segura durant la càrrega i la instal·lació.

1. Connecteu la bateria Li-Po al cable de càrrega USB.
2. Connecteu el cable de càrrega USB a un adaptador de corrent USB adequat (per exemple, 5V/2A).
3. El llum indicador del cable de càrrega mostrarà l'estat de càrrega (consulteu les instruccions específiques del carregador per conèixer les indicacions lluminoses).
4. Un cop estigui completament carregat, desconnecteu la bateria del carregador.
5. Obriu el compartiment de la bateria del cotxe RC.
6. Introduïu la bateria carregada al compartiment, assegurant-vos que estigui ben connectada.
7. Tanqueu el compartiment de la bateria.

Figura 3: La bateria modular de Li-Po amb carcassa de material ignífug.

2.3 Configuració del control remot

El comandament a distància requereix 3 piles AA (no incloses).

1. Obriu el compartiment de la bateria a la part posterior del comandament a distància.
2. Introduïu 3 piles AA, respectant la polaritat correcta (+/-).
3. Tanqueu el compartiment de la bateria.
4. Engegueu el comandament a distància.
5. Engegueu el cotxe RC. El comandament a distància i el cotxe s'haurien d'emparellar automàticament. Si no és així, consulteu la secció de resolució de problemes.

Figura 4: El comandament a distància de 2.4 GHz per al DEERC H16E.

3. Funcionament

3.1 Controls bàsics

Familiaritzeu-vos amb les funcions del control remot:

• Volant (CH1: ST): Gireu a l'esquerra o a la dreta per controlar la direcció del cotxe.
• Disparador de l'accelerador (CH2: TH): Estireu per accelerar cap endavant, empenyeu per frenar o marxa enrere.
• ST. TRIM: Ajusta la posició neutral de la direcció si el cotxe tira cap a un costat.
• Fn (control de llum CH3): Controla els llums del cotxe.
• Interruptor d'alimentació (OFF-70% TH-100% TH): Controla la potència i el límit de l'accelerador.

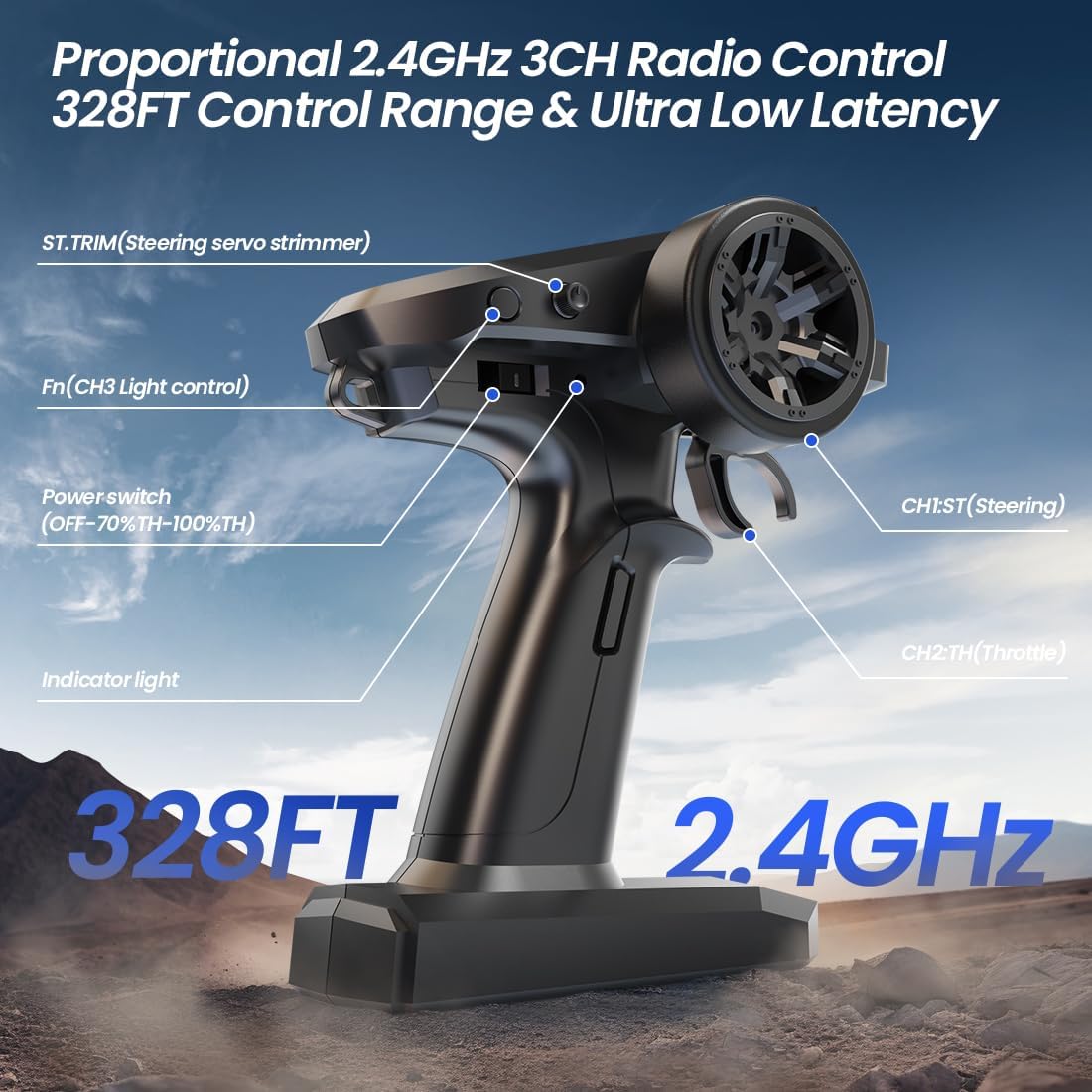

Figura 5: Disposició i funcions del comandament a distància.

3.2 Consells de conducció

El DEERC H16E és un vehicle 4x4 d'alta velocitat dissenyat per a diversos terrenys. Comença lentament per familiaritzar-te amb els controls, especialment la sensibilitat de l'accelerador i la direcció.

• Control de velocitatEl motor sense escombretes proporciona una potència significativa. Feu servir el gallet de l'accelerador suaument per evitar perdre el control, especialment a altes velocitats.
• Capacitat tot terrenyEl sistema 4x4 i la suspensió robusta permeten que el cotxe pugui conduir sobre terra, herba i grava lleugera. Eviteu aigües profundes o terrenys extremadament accidentats.
• Frenada i marxa enrere: Empenyeu el gallet de l'accelerador cap endavant des del punt mort per activar el fre. Torneu a prémer per fer marxa enrere.
• Durada de la bateriaCada bateria Li-Po proporciona aproximadament de 20 a 25 minuts de temps de reproducció, que es pot ampliar a més de 40 minuts amb les dues bateries.

Figura 6: El DEERC H16E demostrant la seva capacitat tot terreny.

4. Manteniment

Un manteniment regular allargarà la vida útil i el rendiment del vostre cotxe RC.

4.1 Neteja

• Després de cada ús, especialment en condicions de pols o brutícia, netegeu a fons el cotxe.
• Feu servir un raspall suau o aire comprimit per eliminar la brutícia i les restes del xassís, les rodes i els components de la suspensió.
• Netegeu el cos amb anunciamp tela. Eviteu utilitzar productes químics aggressivs.

4.2 Cura de la bateria

• Carregueu sempre les bateries en una zona segura i supervisada, allunyada de materials inflamables.
• No sobrecarregueu ni descarregueu excessivament les bateries de Li-Po.
• Guardeu les piles en un lloc fresc i sec, idealment a un volum d'emmagatzematgetage (al voltant de 3.8 V per cel·la) si no s'utilitza durant períodes prolongats.
• Si una bateria sembla inflada o danyada, deixeu-ne d'utilitzar-la immediatament i llenceu-la correctament.

4.3 Inspecció de components

• Inspeccioneu regularment les rodes, els pneumàtics i la suspensió per detectar qualsevol dany o peces soltes.
• Comproveu si el motor i l'ESC s'escalfen excessivament durant el funcionament. El motor sense escombretes té un dissipador de calor metàl·lic i ventiladors de refrigeració.
• Assegureu-vos que tots els cargols i elements de fixació estiguin ben ajustats.
• Inspeccioneu els eixos de transmissió i els engranatges per detectar desgast. El cotxe té una CVD totalment metàl·lica i engranatges metàl·lics per a una major durabilitat.

Figura 7: Components interns i transmissió del DEERC H16E.

5. Solució De Problemes

Aquesta secció tracta problemes comuns que podeu trobar amb el vostre cotxe RC DEERC H16E.

6. Especificacions

Especificacions tècniques clau del cotxe RC DEERC H16E:

• Número de modelDEERC H16E
• Escala: 1:16
• Dimensions (L x A x A)30.99 x 11 x 22.2 cm (aprox. 12.2 x 4.33 x 8.74 polzades)
• Pes: 1.83 kg
• MotorMotor sense escombretes Hobby 2845 de 4200 KV (4 pols, alt parell motor)
• ESCESC sense escombretes independent 2S/3S 45A IPX5 (impermeable)
• ServoServo de 3 fils de 2.2 kgf.cm
• Sistema d'accionamentTracció 4x4 permanent amb sistema de conducció metàl·lica (CVD metàl·lic complet i engranatges metàl·lics)
• SuspensióAmortidors d'alumini completament omplerts d'oli, suspensió de 4 punts
• Sistema de controlRadiocontrol proporcional de 2.4 GHz i 3 canals
• Interval de control: Fins a 328 peus (100 metres)
• Velocitat màxima45-50 km/h (amb 2S LiPo), 68-75 km/h (amb 3S LiPo)
• Bateries2 bateries Li-Po (carcassa modular i ignífuga)
• Hora de jocmés de 40 minuts (amb 2 piles)
• Material principal: Acrilonitril butadiè estirè (ABS)

Figura 8: Comparació dels components i les dimensions del DEERC H16E.

7. Garantia i Suport

Els productes DEERC es fabriquen amb estàndards d'alta qualitat. Per obtenir informació específica sobre la garantia, consulteu la targeta de garantia inclosa a l'embalatge del producte o visiteu el lloc web oficial de DEERC. weblloc web. Si teniu algun problema o necessiteu assistència tècnica, poseu-vos en contacte amb l'atenció al client de DEERC a través del distribuïdor on vau comprar el producte o mitjançant la informació de contacte que es proporciona al lloc web oficial de DEERC. weblloc.

Conserveu el vostre comprovant de compra per a reclamacions de garantia.
