1. Producte acabatview
La BAOFENG UV-17R és una ràdio bidireccional de doble banda versàtil dissenyada per a una comunicació fiable. Presenta un disseny millorat amb una pantalla a color d'1.77 polzades, una major capacitat de canals i opcions de càrrega pràctiques.
Acabatview de les característiques principals del BAOFENG UV-17R, com ara la pantalla en color, la capacitat de canals i diverses funcionalitats.
El contingut del paquet de BAOFENG UV-17R, que mostra dues ràdios i els seus accessoris.
2. Guia de configuració
2.1 Contingut del paquet
Abans de començar, comproveu que tots els elements estiguin presents al vostre paquet:
- Walkie-talkie (x2)
- Bateria (x2)
- Cable USB tipus C (x2)
- Carregador base (x2)
- Antena (x2)
- Tornavís (x1)
- Clip de cinturó (x2)
- Corretja de mà (x2)
- Auriculars (x2)
- Manual d'usuari (x2)
2.2 Instal·lació de la bateria
- Alineeu el paquet de bateries amb la part posterior de la ràdio.
- Feu lliscar suaument la bateria cap amunt fins que encaixi al seu lloc.
- Feu servir el tornavís proporcionat per fixar la bateria estrenyent el cargol de la part inferior.
2.3 Càrrega de la ràdio
L'UV-17R admet dos mètodes de càrrega:
- Càrrega USB tipus C: Connecteu el cable USB tipus C directament al port tipus C de la ràdio. Aquest mètode és convenient per carregar-lo en un vehicle o amb un carregador extern.
- Carregador base: Col·loca la ràdio a la base de càrrega. Assegura't que els contactes de càrrega estiguin alineats. El carregador de la base pot millorar l'eficiència de la càrrega i allargar la durada de la bateria.
Els dos mètodes de càrrega disponibles per a l'UV-17R: USB tipus C i el carregador de base tradicional.
2.4 Instal·lació de l'antena
Cargoleu l'antena en sentit horari al connector de l'antena a la part superior de la ràdio fins que quedi ajustada amb els dits. No l'estrengueu massa.

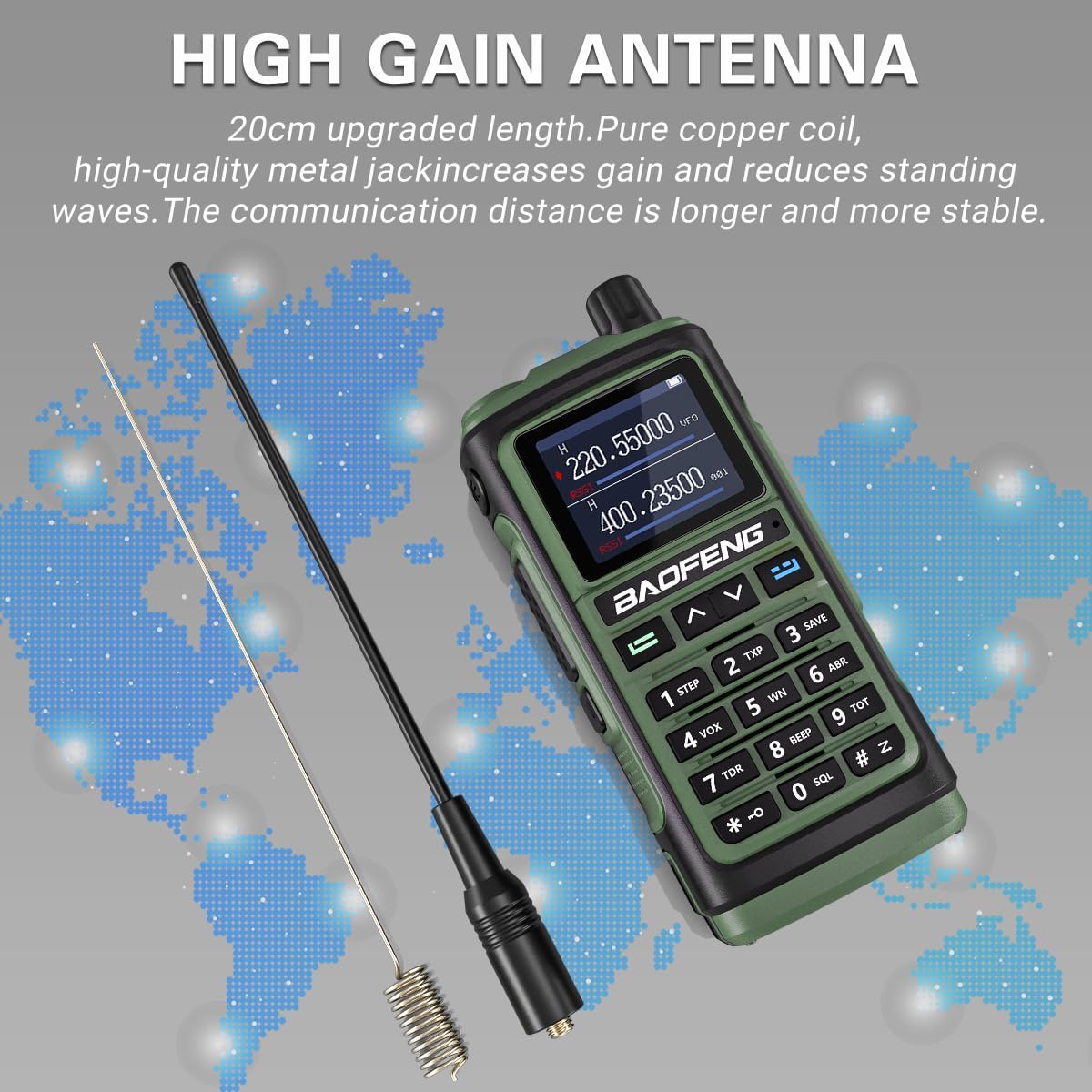

L'antena d'alt guany, dissenyada per millorar la recepció i transmissió del senyal.
L'antena llarga i flexible, que ofereix durabilitat i un abast millorat per a la comunicació VHF/UHF de doble banda.
3. Instruccions de funcionament
3.1 Identificació de peces
Familiaritzeu-vos amb les diverses parts de la vostra ràdio UV-17R:
Diagrama detallat que identifica els components de la ràdio BAOFENG UV-17R.
| No. | Component | Descripció |
|---|---|---|
| 1 | Antena | Transmet i rep senyals de ràdio. |
| 2 | Tecla de llanterna/alerta d'emergència | Activa la llanterna LED o l'alerta d'emergència. |
| 3 | Tecla PTT | Botó "Premer per parlar" per transmetre. |
| 4 | Tecla d'emissió/monitor FM | Canvia a ràdio FM o monitoritza els canals. |
| 5 | Tecla de menú | Accedeix a les opcions del menú de la ràdio. |
| 6 | Teclat numèric | Per introduir freqüències, números de canal i seleccions de menú. |
| 7 | Botó d'alimentació/volum | Encén/apaga la ràdio i ajusta el volum. |
| 8 | LCD color | Mostra informació sobre la freqüència, el canal i l'estat. |
| 9 | Preses d'altaveu/micròfon | Ports per a altaveu-micròfon extern o auriculars. |
| 10 | Entrada MIC | Micròfon intern per a l'entrada de veu. |
| 11 | Tecla de sortida | Surt del menú o de la funció actual. |
| 12 | Tecles de navegació amunt/avall | Navega pels menús i ajusta les freqüències/canals. |
| 13 | Paquet de bateries | Proporciona energia a la ràdio. |
| 14 | Port de càrrega tipus C | Port per a càrrega directa USB-C. |
| 15 | Cargol de tensió de la bateria | Assegura la bateria a la ràdio. |
| 16 | Indicador de càrrega tipus C | Indica l'estat de càrrega mitjançant el tipus C. |
| 17 | Llanterna LED | Proporciona il·luminació. |
| 18 | Indicador LED d'estat | Indica l'estat de la ràdio (per exemple, transmetent, rebent). |
3.2 Funcionament bàsic
- Encès/apagat: Gireu el botó d'engegada/volum (7) en sentit horari per encendre la ràdio. Gireu-lo en sentit antihorari fins que faci clic per apagar-la.
- Ajustar el volum: Gireu el botó d'encesa/volum (7) per ajustar el nivell de sortida d'àudio.
- Selecciona la freqüència/canal: Feu servir les tecles de navegació amunt/avall (12) o el teclat numèric (6) per introduir o seleccionar les freqüències o els canals desitjats.
- Transmetre: Premeu i manteniu premuda la tecla PTT (3) per transmetre. Deixeu-la anar per rebre.
3.3 Còpia de freqüència sense fil
L'UV-17R compta amb una funció de replicació de freqüències sense fil, que permet clonar freqüències d'una altra ràdio sense programació per ordinador.
- Premeu llargament la tecla Menú (5) per entrar a la interfície "FQSCAN".
- Premeu de nou la tecla Menú (5). L'UV-17R començarà a cercar la freqüència de transmissió i el codi de privacitat d'una altra ràdio.
- Un cop trobada, premeu la tecla Menú (5) per desar la freqüència. Les dues ràdios ara es poden comunicar.
Demostració de la funció de còpia de freqüència sense fil, que permet la clonació ràpida i senzilla de freqüències entre ràdios.
3.4 Alerta meteorològica de la NOAA
La ràdio és compatible amb el servei meteorològic de la NOAA, cosa que li permet escanejar 10 canals meteorològics de la NOAA. Quan la funció d'alarma meteorològica està activada, la ràdio emetrà una alarma si hi ha risc de mal temps, proporcionant un avís precoç per a la seguretat.
La capacitat de la ràdio per rebre alertes meteorològiques de la NOAA i funcionar com a ràdio FM, útil per a activitats a l'aire lliure.
3.5 Llanterna LED
La llanterna LED integrada (17) proporciona una il·luminació potent, útil en condicions de poca llum o emergències. Activeu-la amb la tecla dedicada Llanterna/Alerta d'emergència (2).
La potent funció de llanterna LED proporciona una il·luminació brillant per a diverses situacions.
3.6 Mode VOX
El mode VOX (Voice Operated Exchange) permet el funcionament amb mans lliures. Quan està activat, la ràdio transmetrà automàticament quan detecti la vostra veu, eliminant la necessitat de prémer el botó PTT.
3.7 Ràdio FM
L'UV-17R inclou una funció de ràdio FM per a entreteniment o per rebre informació de radiodifusió. Feu servir la tecla Emissió/Monitorització FM (4) per canviar al mode de ràdio FM.
3.8 Guia de programació
Per a una programació avançada de la vostra ràdio BAOFENG UV-17R, inclosa la configuració de canals i altres paràmetres a través de l'ordinador, consulteu el vídeo de la guia de programació oficial que trobareu a continuació. Aquest vídeo mostra els passos per descarregar i instal·lar el programari necessari (Chirp) i connectar la ràdio per a la programació.
Guia de vídeo oficial per programar la ràdio BAOFENG UV-17R amb programari informàtic.
4. Manteniment
4.1 Atenció general
- Mantingueu la ràdio seca. Eviteu l'exposició a la pluja, la humitat o els líquids.
- No exposeu la ràdio a temperatures extremes.
- Eviteu xocs o vibracions fortes.
4.2 Neteja
Netegeu la superfície de la ràdio amb un drap suau iamp tela. No utilitzeu productes químics aggressivs ni netejadors abrasius.
4.3 Cura de la bateria
- Carregueu la bateria completament abans del primer ús.
- No sobrecarregueu ni descarregueu profundament la bateria.
- Guardeu la bateria en un lloc fresc i sec quan no la feu servir durant períodes prolongats.
5. Solució De Problemes
| Problema | Causa possible | Solució |
|---|---|---|
| La ràdio no s'encén | Bateria baixa o gastada; instal·lació incorrecta de la bateria | Carregueu la bateria; Torneu a instal·lar la bateria correctament |
| No es pot transmetre ni rebre | Freqüència/canal incorrecte; Antena no instal·lada correctament; Fora de l'abast | Verificar la configuració de freqüència/canal; Comprovar la connexió de l'antena; Acostar-se a altres ràdios |
| Mala qualitat d'àudio | Volum baix; Obstruccions; Interferències | Ajusta el volum; Mou-te a una zona oberta; Comprova si hi ha fonts d'interferències |
| La còpia de freqüència sense fil falla | La ràdio font no transmet; Massa lluny de la ràdio font | Assegureu-vos que la ràdio font estigui transmetent; Reduïu la distància entre les ràdios |
6. Especificacions
| Característica | Detall |
|---|---|
| Pes de l'article | 2.81 lliures |
| Dimensions del paquet | 9.88 x 8.86 x 4.41 polzades |
| Número de model | UV-17R |
| Bateries | Necessites 2 piles de ions de liti (incloses) |
| Nombre de canals | 999 |
| Característiques especials | Portàtil, UHF, impermeable (resistent a l'aigua) |
| Interval de freqüència | 400 peus (Nota: Probablement es tracta d'una errada tipogràfica a les dades d'origen, normalment es refereix a l'interval de MHz per a les ràdios) |
| Tecnologia del sintonitzador | UHF, VHF |
| Voltage | 7.4 Volts |
| Fabricant | BAOFENG |
| Primera data disponible | 3 d'abril de 2023 |
7. Garantia i Suport
7.1 Informació de la garantia
Segons la informació disponible, no hi ha cap garantia explícita per a aquest producte.
7.2 Suport tècnic
Per a assistència tècnica, consultes sobre programació o qualsevol problema que no estigui tractat en aquest manual, poseu-vos en contacte amb el fabricant, BAOFENG o el vostre distribuïdor autoritzat. Consulteu la informació de contacte que es proporciona amb la documentació de compra.
