1. Introducció
Aquest manual d'instruccions proporciona informació essencial per a la instal·lació, el funcionament i el manteniment adequats del vostre conjunt d'eixos de transmissió BlackZon (davant/posterior), model 540126. Dissenyats per a vehicles amb control remot (RC), aquests eixos de transmissió són components crucials per transmetre la potència del diferencial a les rodes. Llegiu aquest manual detingudament abans de la instal·lació per garantir un rendiment òptim i la longevitat del vostre producte.
2. Descripció del producte
El conjunt d'eixos de transmissió BlackZon 540126 és un component de recanvi o actualització per a vehicles RC, dissenyat específicament per a aplicacions d'eixos davanters i posteriors. Inclou els components necessaris per connectar el diferencial del vehicle als eixos de les rodes, permetent la transferència de potència i permetent el moviment de la suspensió. El conjunt està dissenyat per a una major durabilitat i un lliurament de potència eficient en diverses condicions de funcionament.

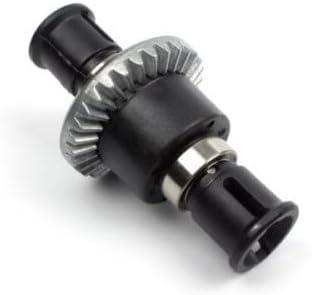

Aquesta imatge mostra el conjunt d'eixos de transmissió BlackZon, model 540126. Presenta un conjunt d'engranatges diferencials centrals amb dos eixos de sortida, dissenyats per transmetre la potència a les rodes d'un vehicle RC. Els components són principalment negres amb un engranatge i un rodament metàl·lics visibles.
3. Contingut del paquet
En obrir el paquet, comproveu que tots els components siguin presents i no estiguin danyats. El conjunt d'eixos de transmissió BlackZon 540126 normalment inclou:
- Conjunt de l'eix de transmissió (davanter)
- Conjunt de l'eix de transmissió (posterior)
- Maquinari associat (per exemple, passadors, cargols prisioners, coixinets si escau)
Nota: El contingut específic pot variar lleugerament. Consulteu l'embalatge del producte per obtenir una llista precisa.
4. Informació de seguretat
Prioritzeu sempre la seguretat quan treballeu amb components i eines RC. Seguiu les directrius següents:
- Protecció ocular: Utilitzeu sempre ulleres de seguretat per protegir els ulls de petites deixalles o productes químics que puguin volar.
- Manipulació d'eines: Utilitzeu les eines adequades per a la tasca i manipuleu-les amb cura per evitar lesions.
- Peces petites: Mantingueu els components petits fora de l'abast dels nens i les mascotes per evitar riscos d'asfíxia.
- Potència del vehicle: Desconnecteu la bateria del vehicle abans de realitzar qualsevol manteniment o instal·lació per evitar l'activació accidental.
- Vores esmolades: Aneu amb compte amb les vores afilades dels components que podrien causar talls.
5. Configuració i instal·lació
La instal·lació del conjunt de l'eix de transmissió requereix aptituds mecàniques bàsiques i les eines adequades. Si no esteu segurs de cap pas, consulteu un tècnic de RC qualificat o consulteu el manual de servei específic del vostre vehicle.
- Preparar el vehicle: Assegureu-vos que el vehicle RC estigui apagat i que la bateria estigui desconnectada. Col·loqueu el vehicle sobre una superfície estable i neta.
- Treure els eixos de transmissió antics: Traieu amb cura les rodes i, a continuació, desconnecteu els eixos de transmissió existents tant de la sortida diferencial com del cub de la roda. Tingueu en compte l'orientació i qualsevol falca o separador.
- Inspeccionar components: Abans d'instal·lar els nous eixos de transmissió, inspeccioneu les tasses de sortida del diferencial i els cubs de les rodes per detectar desgast o danys. Substituïu les peces desgastades.
- Instal·leu nous eixos de transmissió: Inseriu els nous eixos de transmissió BlackZon a les tasses de sortida del diferencial i després connecteu-los als cubs de les rodes. Assegureu-vos que tots els passadors i els cargols prisioners estiguin ben fixats. Apliqueu una petita quantitat de compost bloquejador de rosques als cargols de metall amb metall si ho recomana el fabricant del vostre vehicle.
- Torneu a muntar: Torneu a fixar les rodes i assegureu-vos que tots els elements de fixació estiguin ajustats segons les especificacions del fabricant.
- Funcionalitat de prova: Gireu manualment les rodes per comprovar que funcionin suaument i que els eixos de transmissió encaixin correctament.
6. Directrius de funcionament
Tot i que els eixos de transmissió són components passius, la seva longevitat es veu afectada directament per com es fa funcionar el vehicle RC. Seguiu aquestes pautes:
- Evitar l'excés d'estrès: Minimitzar les acceleracions sobtades, els aterratges durs i els impactes que poden exercir una tensió excessiva sobre la transmissió.
- Engranatges adequats: Assegureu-vos que els engranatges del vostre vehicle siguin adequats per al motor i el terreny per evitar sobrecarregar els eixos de transmissió.
- Consciència del terreny: Eviteu operar en condicions que puguin fer que els eixos de transmissió s'encallin o s'obstrueixin amb deixalles (per exemple, fang espès, sorra profunda).
- Inspecció periòdica: Reviseu periòdicament els eixos de transmissió per detectar signes de desgast, flexió o danys durant el funcionament.
7. Manteniment
Un manteniment regular allargarà la vida útil del vostre conjunt d'eixos de transmissió BlackZon:
- Neteja: Després de cada ús, especialment en condicions de brutícia o humitat, netegeu els eixos de transmissió per eliminar la brutícia, la pols i les restes. Un raspall suau i aire comprimit poden ser eficaços.
- Lubricació: Apliqueu una petita quantitat de greix o lubricant adequat a les juntes universals o a les juntes homocinètiques (si escau) per reduir la fricció i el desgast. Consulteu el manual del vostre vehicle per conèixer els lubricants recomanats.
- Inspecció: Inspeccioneu regularment els eixos de transmissió per detectar qualsevol signe de desgast, esquerdes, doblecs o connexions soltes. Presteu molta atenció als passadors, coixinets i zones de les unions.
- Comprovació de fixació: Assegureu-vos que tots els cargols i passadors que subjecten els eixos de transmissió al seu lloc estiguin ajustats. Torneu a estrènyer-los si cal.
- Comprovació del rodament: Si els vostres eixos de transmissió incorporen coixinets, assegureu-vos que girin lliurement i que no siguin sorrencs. Substituïu els coixinets desgastats immediatament.
8. Solució De Problemes
Aquesta secció tracta problemes comuns relacionats amb els eixos de transmissió:
| Símptoma | Causa possible | Solució |
|---|---|---|
| Soroll de clic o grinyol de la transmissió | Juntes universals/juntes homocinètiques desgastades o danyades; restes a les juntes; passadors solts. | Inspeccioneu i netegeu les juntes. Substituïu els components desgastats o estrenyeu els passadors solts. |
| Vibració durant el funcionament | Eix de transmissió doblegat; roda desequilibrada; coixinets desgastats. | Inspeccioneu l'eix de transmissió per si hi ha corbes i substituïu-lo si cal. Comproveu l'equilibri de les rodes i substituïu els coixinets desgastats. |
| Pèrdua de potència a les rodes | Eix de transmissió trencat; copa de sortida del diferencial o cub de roda desmuntat. | Inspeccioneu els eixos de transmissió per si hi ha trencaments. Comproveu la sortida del diferencial i el cub de la roda per si hi ha danys i substituïu-los si cal. |
| L'eix de transmissió surt | Recorregut de suspensió excessiu; eix de transmissió de longitud incorrecta; tasses de transmissió exterior desgastades. | Comproveu els límits de la suspensió. Assegureu-vos que la longitud de l'eix de transmissió sigui correcta per al vostre vehicle. Substituïu les tasses de transmissió exteriors desgastades. |
9. Especificacions
Especificacions clau per al conjunt d'eixos de transmissió BlackZon 540126:
- Model: 540126
- Marca: BlackZon
- Fabricant: HPI
- Pes de l'article: 7 unces (aproximadament 198 grams)
- ASIN: B0CDCD1JVX
- Edat recomanada: 8 mesos o més (per manipular el producte, no per conduir un vehicle RC)
10. Garantia i Suport
Els productes BlackZon es fabriquen amb alts estàndards. Per obtenir informació sobre la cobertura de la garantia, els termes i les condicions, consulteu la targeta de garantia inclosa amb la vostra compra o visiteu el lloc web oficial de BlackZon. weblloc web. Per a assistència tècnica, peces de recanvi o més ajuda, poseu-vos en contacte amb el vostre distribuïdor o directament amb el fabricant. Conserveu el comprovant de compra per a reclamacions de garantia.
