1. Introducció
Aquest manual proporciona instruccions detallades per a la instal·lació, el funcionament i el manteniment del suport de matrícula Puig, dissenyat específicament per a la Suzuki GSX-8S (model de l'any 2023). Aquest producte està dissenyat per proporcionar una solució de muntatge segura i ajustable per a la matrícula de la teva motocicleta, incorporant elements per a intermitents, una llum de matrícula i un reflector.
Si us plau, llegiu aquest manual detingudament abans de començar la instal·lació per garantir un ajustament correcte i un funcionament segur.
2. Informació de seguretat
AVÍS: Una instal·lació incorrecta pot provocar lesions greus o danys a la motocicleta. Si no esteu segurs de cap pas, demaneu ajuda a un tècnic de motocicletes qualificat.
- Assegureu-vos sempre que la motocicleta estigui estable i fixada sobre un suport abans de començar qualsevol treball.
- Desconnecteu la bateria abans de realitzar qualsevol treball elèctric.
- Utilitzeu equips de protecció individual adequats, inclosos guants i protecció ocular.
- Assegureu-vos que tots els elements de fixació estiguin ajustats al parell de torsió especificat pel fabricant. Si s'apreten massa, es poden danyar les rosques; si no s'apreten prou, els components s'afluixen durant el funcionament.
- Inspeccioneu regularment el suport de la llicència per detectar qualsevol signe de desgast, danys o elements de fixació solts.
- Assegureu-vos que la matrícula, el llum i els intermitents siguin clarament visibles i que compliu les normatives locals després de la instal·lació.
3. Components
El kit de suport per a llicències Puig inclou tots els components necessaris per a la instal·lació. Si us plau, verifiqueu que hi hagi totes les peces abans de continuar.
Figura 3.1: Muntatge principal del suport de matrícula Puig, que mostra el suport principal, la zona de muntatge de la matrícula i la carcassa integrada del reflector/llum.
El kit normalment inclou:
- Suport de llicència principal
- Llum de matrícula (homologada)
- Reflector (Homologat)
- Maquinari de muntatge (cargols, volanderes, femelles)
- Cablejat per a la llum de la matrícula
- Espaciadors o casquets (si escau)
Consulteu la llista de peces incloses a l'embalatge del producte per obtenir un inventari precís.
4. Configuració i instal·lació
Segueix aquests passos amb atenció per a la correcta instal·lació del suport de matrícula Puig al teu Suzuki GSX-8S.
- Preparació:
Aparqueu la motocicleta en una superfície plana i assegureu-la sobre un cavallet posterior. Assegureu-vos que el motor estigui apagat i fred. Desconnecteu el terminal negatiu de la bateria per evitar curtcircuits accidentals.
- Treure el suport original de la matrícula:
Traieu amb cura el suport de la matrícula existent i qualsevol component associat (intermitents, llum de matrícula) de la part posterior del vostre Suzuki GSX-8S. Anoteu el cablejat per a connexions posteriors.
- Munta el suport de matrícula Puig:
Alineeu el suport principal de la matrícula Puig amb els punts de muntatge del subxassís o parafang de la motocicleta. Fixeu-lo amb els accessoris proporcionats. No estrenyeu completament els cargols en aquest punt.tage.
Figura 4.1: lateral view del suport de matrícula Puig muntat en una Suzuki GSX-8S, mostrant la seva integració amb la secció posterior de la motocicleta.
- Instal·leu els intermitents:
El suport per a matrícula Puig inclou allotjaments ajustables per als intermitents. Munta els intermitents originals o de recanvi a les ranures designades del suport. Assegura't que estiguin ben fixats i col·locats per a una visibilitat òptima.

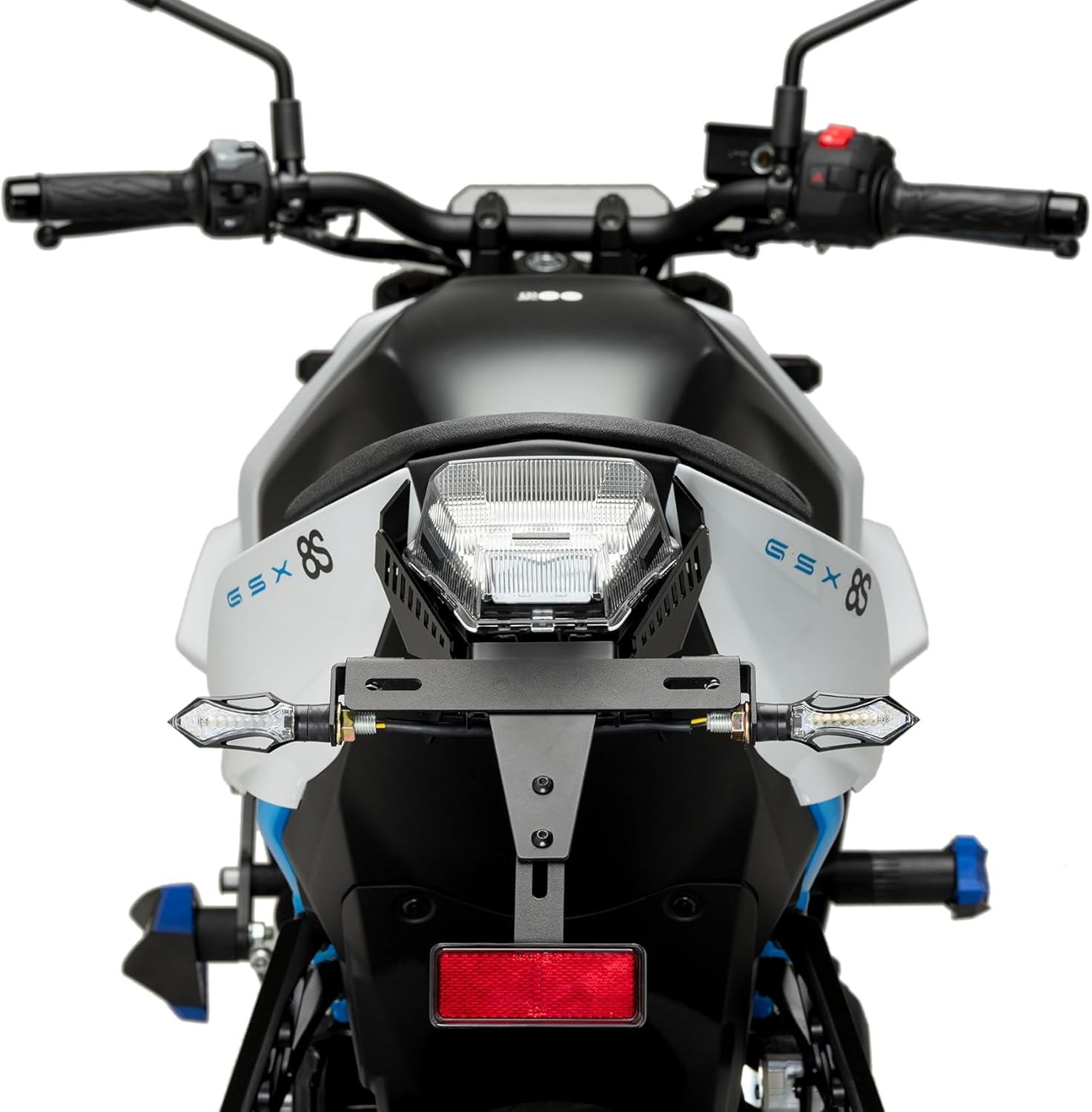

Figura 4.2: posterior view del suport de matrícula Puig instal·lat en un Suzuki GSX-8S, destacant la col·locació dels intermitents i el reflector.
- Connecteu la llum de la matrícula:
Passa el cablejat de la llum de matrícula subministrada. Connecta'l al cablejat de la llum de matrícula existent de la motocicleta. Assegura't de la polaritat correcta. Utilitza connectors elèctrics o soldadura i tub termorretràctil per a una connexió segura i resistent a les inclemències del temps.
- Instal·leu el reflector i la matrícula:
Fixeu el reflector homologat subministrat a la posició designada del suport de la matrícula. A continuació, munteu la matrícula al suport amb els elements de fixació adequats.
- Ajustament i inspecció final:
Un cop tots els components estiguin al seu lloc i alineats, estrenyeu progressivament tots els cargols de muntatge. Consulteu el manual de servei de la vostra motocicleta per conèixer els valors de parell d'apracció específics si n'hi ha, o estrenyeu-los fermament sense estrènyer-los massa. Torneu a connectar la bateria. Proveu la llum de la matrícula i els intermitents per assegurar-vos que funcionen correctament. Verifiqueu que la matrícula estigui ben muntada i que no obstrueixi cap llum ni peça mòbil.
5. Funcionament i ajust
El suport per a llicències Puig està dissenyat amb capacitat d'ajust per adaptar-se a diverses preferències i requisits legals.
- Ajust d'inclinació:
El suport és ajustable en inclinació. Això permet ajustar l'angle de la matrícula. Per ajustar-lo, afluixeu els cargols de pivot, configureu l'angle desitjat i torneu a estrènyer els cargols de manera segura. Assegureu-vos que l'angle compleixi amb les normes de trànsit locals per a la visibilitat de la matrícula.
- Ajust de la caixa del senyal de gir:
Els suports dels intermitents són ajustables, cosa que permet un ajust precís de la posició dels intermitents. Això garanteix una visibilitat i una distància òptimes amb altres components. Afluixeu els cargols de subjecció, ajusteu la posició i torneu a estrènyer-los.
6. Manteniment
Un manteniment regular garantirà la longevitat i el funcionament segur del vostre suport per a llicències Puig.
- Inspecció periòdica: Comproveu periòdicament tots els cargols de muntatge per assegurar-vos que estiguin ben ajustats. Les vibracions del funcionament de la motocicleta poden fer que els elements de fixació s'afluixin amb el temps.
- Neteja: Netegeu el suport de la llicència amb aigua i sabó suau. Eviteu productes químics agressius o netejadors abrasius que podrien danyar l'acabat.
- Connexions elèctriques: Inspeccioneu el cablejat i les connexions elèctriques de la llum de la matrícula i dels intermitents per detectar corrosió o danys. Assegureu-vos que les connexions estiguin ben fixades i impermeables.
- Reflector i llum: Mantingueu el reflector i la llum de la matrícula nets i lliures de brutícia o deixalles per garantir la màxima visibilitat.
7. Solució De Problemes
| Problema | Causa possible | Solució |
|---|---|---|
| La llum de la matrícula no funciona. | Connexió de cablejat fluixa, fusible fundit, bombeta/LED defectuós. | Comproveu totes les connexions del cablejat. Inspeccioneu la caixa de fusibles de la motocicleta per si hi ha un fusible fundit. Substituïu la llum de la matrícula si cal. |
| Els intermitents no funcionen o parpellegen incorrectament. | Cablejat solt, cablejat incorrecte, relé intermitent defectuós, unitat d'intermitents defectuosa. | Verifiqueu totes les connexions del cablejat dels intermitents. Assegureu-vos de la polaritat correcta. Comproveu el relé dels intermitents. Proveu les unitats dels intermitents. |
| El suport de llicències sembla fluix. | Els cargols de muntatge no estan prou apretats. | Torneu a apretar tots els cargols de muntatge als valors de parell d'aprieció especificats. Inspeccioneu si hi ha rosques o components danyats. |
| Vibració excessiva de la matrícula. | Matrícula no ben fixada, falta una junta de gomaampers | Assegureu-vos que la matrícula estigui ben fixada al suport. Penseu en afegir volanderes de goma entre la placa i el suport per aampen vibracions. |
8. Especificacions
| Característica | Detall |
|---|---|
| Marca | Puig |
| Número de model | 21620 N |
| Tipus de servei del vehicle | Motocicleta (Suzuki GSX-8S) |
| Color | Negre |
| Pes de l'article | 2.51 lliures (aprox. 1.14 kg) |
| Tipus d'acabat | Pintat |
| Ajustabilitat | Inclinació ajustable, allotjaments d'intermitents ajustables |
| Components inclosos | Llum de matrícula (homologada), reflector (homologat), accessoris de muntatge |
9. Garantia i assistència
Els productes Puig es fabriquen amb estàndards d'alta qualitat. Per obtenir informació específica sobre la garantia, consulteu la documentació inclosa amb la vostra compra o visiteu el lloc web oficial de Puig. weblloc web. En cas de qualsevol problema o per a assistència tècnica, poseu-vos en contacte amb el servei d'atenció al client de Puig o amb el vostre distribuïdor autoritzat.
Per a més ajuda, podeu visitar el lloc web oficial de Puig. weblloc: www.puig.tv
