Introducció
Aquest manual proporciona instruccions detallades per a la configuració, el funcionament i el manteniment del teclat mecànic Alice-Layout CIDOO ABM066. L'ABM066 és un teclat versàtil amb programació VIA, interruptors intercanviables en calent, modes de connectivitat triple (amb cable, 2.4 GHz, Bluetooth), una pantalla TFT-LCD, un botó giratori i retroiluminació RGB personalitzable. Llegiu atentament aquest manual per garantir un ús òptim i una llarga durada del dispositiu.
Configuració
Contingut del paquet
Abans de continuar, comproveu que tots els elements siguin presents al paquet:
- Teclat mecànic CIDOO ABM066
- Cable USB (tipus C)
- Extractor de tecles
- Tirador de commutació
- Receptor USB de 2.4 GHz (normalment s'emmagatzema a la carcassa del teclat)
Imatge: El teclat CIDOO ABM066 que es mostra amb el cable USB, l'extractor de tecles i l'extractor d'interruptors inclosos, juntament amb el seu embalatge.
Connexió inicial
El CIDOO ABM066 admet tres modes de connectivitat: amb cable, sense fil de 2.4 GHz i Bluetooth 5.0.
Imatge: Representació visual dels modes de connectivitat triples del teclat: amb cable (USB tipus C), Bluetooth 5.0 (FN+Q/W/E) i sense fil 2.4G (FN+R).
Mode amb cable (USB tipus C)
- Connecteu el cable USB-C proporcionat al port del teclat.
- Connecteu l'altre extrem del cable a un port USB disponible de l'ordinador.
- El teclat es reconeixerà automàticament i estarà llest per al seu ús.
Mode sense fil de 2.4 GHz
- Localitza el receptor USB de 2.4 GHz, que normalment s'emmagatzema en una ranura específica del teclat.
- Connecteu el receptor USB a un port USB disponible de l'ordinador.
- Al teclat, premeu Fn + R per canviar al mode de 2.4 GHz. La pantalla TFT-LCD indicarà l'estat de la connexió.
Mode Bluetooth 5.0
El teclat admet fins a tres dispositius Bluetooth.
- Al teclat, premeu Fn + Q, Fn + W, o Fn + E per seleccionar un canal Bluetooth. La tecla corresponent parpellejarà, indicant el mode d'emparellament.
- Al dispositiu (ordinador, tauleta, telèfon intel·ligent), activeu el Bluetooth i cerqueu dispositius nous.
- Seleccioneu "CIDOO ABM066" de la llista de dispositius disponibles per emparellar.
- Un cop emparellat, la clau deixarà de parpellejar i la pantalla TFT-LCD mostrarà la connexió Bluetooth.
- Per canviar entre dispositius Bluetooth emparellats, premeu Fn + Q/W/E per al canal desitjat.
Carregant la bateria
El CIDOO ABM066 està equipat amb una bateria de 3000 mAh. Connecteu el teclat a una font d'alimentació USB amb el cable USB-C proporcionat per carregar-lo. La pantalla TFT-LCD mostrarà l'estat de la bateria.
Instruccions de funcionament
Funcionament de la pantalla TFT-LCD
La pantalla TFT-LCD integrada proporciona informació en temps real sobre l'estat del teclat.
Imatge: La pantalla TFT-LCD personalitzada de l'ABM066, que mostra informació de la pantalla d'inici (mode de connexió, durada de la bateria, data, hora) i les funcions de visualització d'imatges GIF personalitzades.
- Pantalla d'inici: Mostra el mode de connexió (amb cable, 2.4G, BT), la durada de la bateria, la data i l'hora.
- Pantalla de bricolatge: Admet la visualització d'imatges GIF per a la personalització.
Dreceres de pantalla:
- Premeu Fn + ENTER per canviar entre la pantalla d'inici i la pantalla DIY.
- Premeu Fn + X per encendre o apagar la pantalla.
Funcions del botó giratori
El botó giratori situat a la part superior dreta del teclat proporciona un control còmode de les funcions multimèdia i altres.
Imatge: El botó multifunció del CIDOO ABM066, que il·lustra les seves capacitats per al control de volum, la reproducció/pausa i les funcions personalitzades.
- Girar en sentit horari: Augmenta el volum
- Girar en sentit antihorari: Disminuir el volum
- Prémer: Reproducció/pausa multimèdia
- Funcions personalitzades: Les funcions del botó es poden personalitzar mitjançant el programari VIA.
Programació VIA
El CIDOO ABM066 és programable per VIA, cosa que permet una àmplia personalització del remapatge de tecles, la creació de macros i els efectes d'il·luminació RGB sense necessitat de codificació complexa.

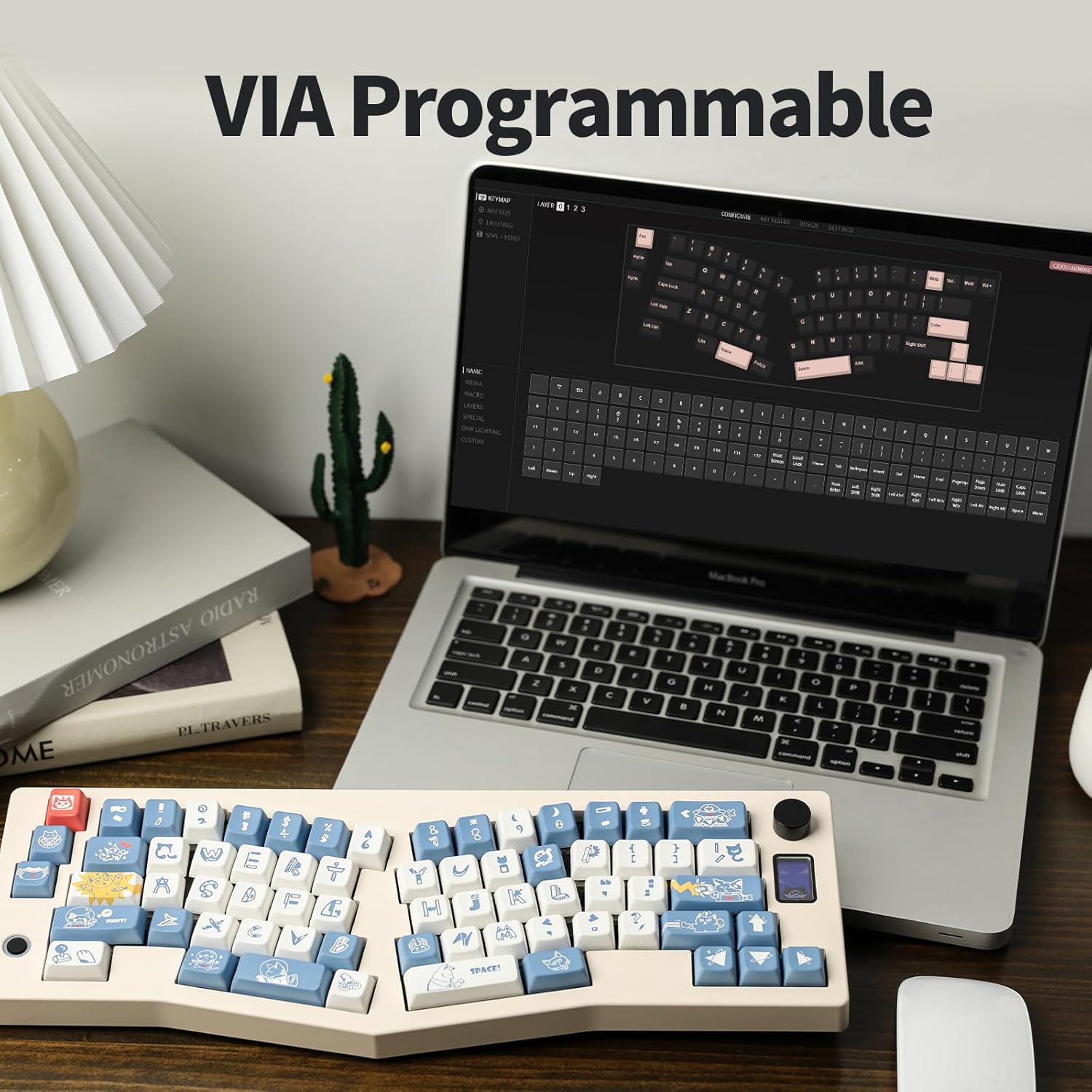

Imatge: La interfície de programació VIA que es mostra en un ordinador portàtil, que demostra la capacitat del programari per personalitzar el teclat CIDOO ABM066.
Per utilitzar VIA:
- Assegureu-vos que el teclat estigui connectat a l'ordinador (es recomana el mode amb cable per a la configuració inicial).
- Baixeu i instal·leu el programari oficial de VIA des del lloc web de VIA. weblloc.
- Inicieu l'aplicació VIA. El programari hauria de detectar automàticament el vostre teclat ABM066.
- Feu servir la interfície intuïtiva per reassignar tecles, crear macros i ajustar la il·luminació RGB segons les vostres preferències. Els canvis s'apliquen en temps real.
PCB intercanviable en calent
La placa de circuit imprès intercanviable en calent permet canviar els interruptors mecànics sense soldar, oferint flexibilitat per a la personalització i la reparació.
Imatge: La placa PCB intercanviable en calent de l'ABM066, juntament amb examples de les seves tecles PBT de subjecció de tinta i la il·luminació RGB orientada al sud.
Per canviar els interruptors:
- Traieu amb cura la tapa de les tecles amb l'extractor de tecles proporcionat.
- Feu servir l'extractor de l'interruptor per agafar suaument l'interruptor pels clips superior i inferior.
- Estireu l'interruptor cap amunt per treure'l de la placa de circuit imprès.
- Alineeu els pins del nou interruptor amb els forats de la placa de circuit imprès. Assegureu-vos que els pins estiguin rectes per evitar que es dobleguin.
- Premeu suaument el nou interruptor cap avall fins que encaixi al seu lloc. No el forceu.
- Substitueix la tapa de les tecles.
Retroiluminació RGB i interruptors
L'ABM066 compta amb retroiluminació LED RGB orientada al sud, que ofereix diversos efectes d'il·luminació. El teclat inclou interruptors CIDOO Silent Blue personalitzats, que estan prelubricats per a una experiència d'escriptura suau. Aquests interruptors lineals tenen una força operativa de 37 g i una força inferior de 45 g, dissenyats per a una pressió fàcil i una transmissió òptima de la llum dels LED RGB.
Imatge: Especificacions detallades dels interruptors CIDOO Silent Blue, que destaquen el seu tipus lineal, la carcassa, la tija, la lubricació i els requisits de força.
Tecles PBT Dye-sub
El teclat està equipat amb tecles de PBT sublimades per tintatge. El material PBT és conegut per la seva durabilitat i resistència a la brillantor i al desgast amb el pas del temps, a diferència de les tecles d'ABS. El procés de sublimació de tintatge garanteix que les llegendes de les tecles no s'esvaeixin, proporcionant una claredat i un atractiu estètic duradors.
Manteniment
Neteja del teclat
Una neteja regular ajuda a mantenir l'aspecte i la funcionalitat del teclat.
- Neteja general: Utilitzeu un drap suau i sense pelusa lleugerament dampNetegeu les tecles i la carcassa amb aigua o una solució de neteja suau. Eviteu la humitat excessiva.
- Eliminació de pols: Feu servir aire comprimit per eliminar la pols i les restes que hi ha entre les tecles i sota els interruptors.
- Neteja profunda (tecles): Per a una neteja a fons, retireu les tecles amb l'extractor i renteu-les amb aigua i sabó suau. Assegureu-vos que estiguin completament seques abans de tornar-les a col·locar.
Cura de la bateria
Per allargar la vida útil de la bateria de 3000 mAh:
- Eviteu descarregar completament la bateria amb freqüència.
- Guardeu el teclat en un lloc fresc i sec quan no el feu servir durant períodes prolongats.
- Si l'emmagatzemeu durant molt de temps, carregueu la bateria al 50% aproximadament abans de guardar-la.
Resolució de problemes
Si teniu problemes amb el teclat CIDOO ABM066, consulteu els problemes i solucions més comuns següents:
| Problema | Causa possible | Solució |
|---|---|---|
| El teclat no respon en mode sense fil. | Bateria baixa, mode incorrecte, receptor no connectat, problema d'emparellament. | Carregueu el teclat. Assegureu-vos que s'ha seleccionat el mode correcte (2.4 GHz o BT). Torneu a inserir el receptor de 2.4 GHz o torneu a emparellar el Bluetooth. |
| Les claus no es registren o s'escriuen dues vegades. | Interruptor fluix, deixalles sota l'interruptor, interruptor defectuós. | Assegureu-vos que els interruptors estiguin completament col·locats. Feu servir aire comprimit per eliminar les restes. Substituïu l'interruptor afectat si cal (funció d'intercanvi en calent). |
| La il·luminació RGB no funciona o és inconsistent. | Configuració del programari, mode d'estalvi d'energia, LED defectuós. | Reviseu la configuració del programari VIA. Assegureu-vos que el teclat no estigui en un estat de baix consum. Poseu-vos en contacte amb el servei d'assistència si un LED individual està defectuós. |
| La pantalla TFT-LCD està en blanc o congelada. | Pantalla apagada, error de programari. | Premeu Fn + X per alternar la pantalla. Reinicieu el teclat apagant-lo i encenent-lo. |
| El programari VIA no detecta el teclat. | El teclat no està en mode amb cable, problema de programari. | Assegureu-vos que el teclat estigui connectat mitjançant un cable USB-C. Reinicieu el programari VIA i/o l'ordinador. Verifiqueu que el firmware de VIA estigui actualitzat. |
Especificacions
A continuació es mostren les especificacions tècniques del teclat mecànic CIDOO ABM066:
- Model: ABM066
- Disseny: Alice-Layout (67 tecles)
- Dimensions: 14.61 x 4.76 x 1.57 polzades (37.11 x 12.09 x 3.99 cm)
- Pes de l'article: 2.4 lliures (1.09 kg)
- Connectivitat: Mode triple (USB tipus C amb cable, sense fil de 2.4 GHz, Bluetooth 5.0)
- Bateria: 3000 mAh
- Interruptors: CIDOO Silent Blue personalitzat, intercanviable en calent (lineal, força operativa de 37 g)
- Tecles de tecles: PBT subtitulat de colorant
- Il·luminació de fons: LED RGB orientat al sud
- Característiques especials: Pantalla TFT-LCD, botó giratori, programable per VIA, muntatge en junta amb placa de muntatge per a PC amb tall flexible, NKRO
- Dispositius compatibles: PC (Windows, Mac OS)
Imatge: Una explosió view il·lustració dels components interns i l'estructura en capes del teclat CIDOO ABM066.
Garantia i Suport
Els productes KiiBoom es fabriquen amb estàndards d'alta qualitat. Per obtenir informació sobre la cobertura de la garantia, l'assistència tècnica o les consultes de servei, consulteu la targeta de garantia inclosa amb el producte o visiteu el lloc web oficial de KiiBoom. weblloc web. Si us plau, conserveu el comprovant de compra per a reclamacions de garantia.
