Manual d'usuari del mòdul rotatiu individual de l'eix A NEJE R5

1. Producte acabatview

El mòdul rotatori individual d'eix A NEJE R5 és un accessori multifuncional d'alta precisió dissenyat per ampliar les capacitats del vostre gravador làser NEJE. Aquest mòdul permet un gravat precís en objectes cilíndrics i de forma irregular, oferint un control independent per a l'escultura detallada de la superfície.

És una eina essencial per gravar articles com ara tasses, ventoses, gots, pilotes de beisbol i gerros, proporcionant una rotació estable i un posicionament precís per a resultats consistents.

Figura 1: Principal view del mòdul rotatiu NEJE R5.

2. Compatibilitat

El mòdul rotatiu NEJE R5 és compatible amb els següents models de gravador làser NEJE:

• NEJE Màxim 4
• NEJE Màxim 3
• NEJE Max 3 V2
• NEJE 3
• NEJE 3 Plus

Per obtenir tutorials d'ús detallats i instruccions específiques del model, consulteu la documentació oficial de NEJE, inclosa la Guia de l'usuari (PDF) disponible a la pàgina del producte.

3. Configuració i connexió

L'eix rotatiu té un accionament extern per a una fàcil integració. Està dissenyat per a una compatibilitat perfecta amb diversos dispositius NEJE.

3.1 Connexió a dispositius NEJE més nous (interfície d'expansió de 5 pins)

Connecteu el mòdul rotatiu amb els cables adaptadors proporcionats a la interfície d'expansió de 5 pins del vostre gravador làser:

• NEJE 3 i NEJE 3 Plus: Connecteu-vos a la interfície d'expansió de l'eix Z de 5 pins.
• NEJE Max4 i NEJE 3Max-V2: Connecteu-vos a la interfície d'expansió de l'eix A de 5 pins.

3.2 Connexió a dispositius NEJE més antics (conversió de l'eix Y)

Per a dispositius NEJE més antics, com ara les sèries NEJE 2 i NEJE 2s, l'eix de rotació es pot connectar directament al motor, cosa que permet reconfigurar l'eix Y per al funcionament rotatiu.

Figura 2: lateral view del mòdul rotatiu NEJE R5, que mostra els ports de connexió.

Figura 3: Mòdul rotatori configurat amb un objecte cilíndric per gravar.

4. Instruccions de funcionament

Un cop el mòdul rotatiu NEJE R5 estigui connectat i fixat correctament, podeu començar a gravar objectes cilíndrics. Assegureu-vos que el programari de gravat estigui configurat per utilitzar l'eix rotatiu.

4.1 Col·locació d'objectes

Col·loqueu l'objecte cilíndric de manera segura al mandril del mòdul rotatiu. Ajusteu el suport de la contrapunta per assegurar-vos que l'objecte estigui anivellat i estable durant tot el procés de gravat. El mandril subjecta l'objecte fermament per evitar que rellisqui.

Figura 4: Il·lustra la trajectòria del làser en un objecte cilíndric durant el gravat.

4.2 Configuració del programari

Consulteu el manual de programari del vostre gravador làser per obtenir instruccions específiques sobre com habilitar i configurar l'eix rotatiu. Això normalment implica seleccionar el mode rotatiu i introduir el diàmetre de l'objecte.

4.3 Precaucions de seguretat

Per motius de seguretat, es recomana fermament fer funcionar el mòdul rotatiu sense el làser instal·lat durant la configuració i les proves inicials. Només activeu el làser després que s'hagin confirmat tots els paràmetres i que el mòdul estigui ben col·locat.

Figura 5: Primer pla del mecanisme del mandril, que mostra com subjecta l'objecte.

Figura 6: Primer pla del mecanisme de la contrapunta, que proporciona suport a l'objecte.

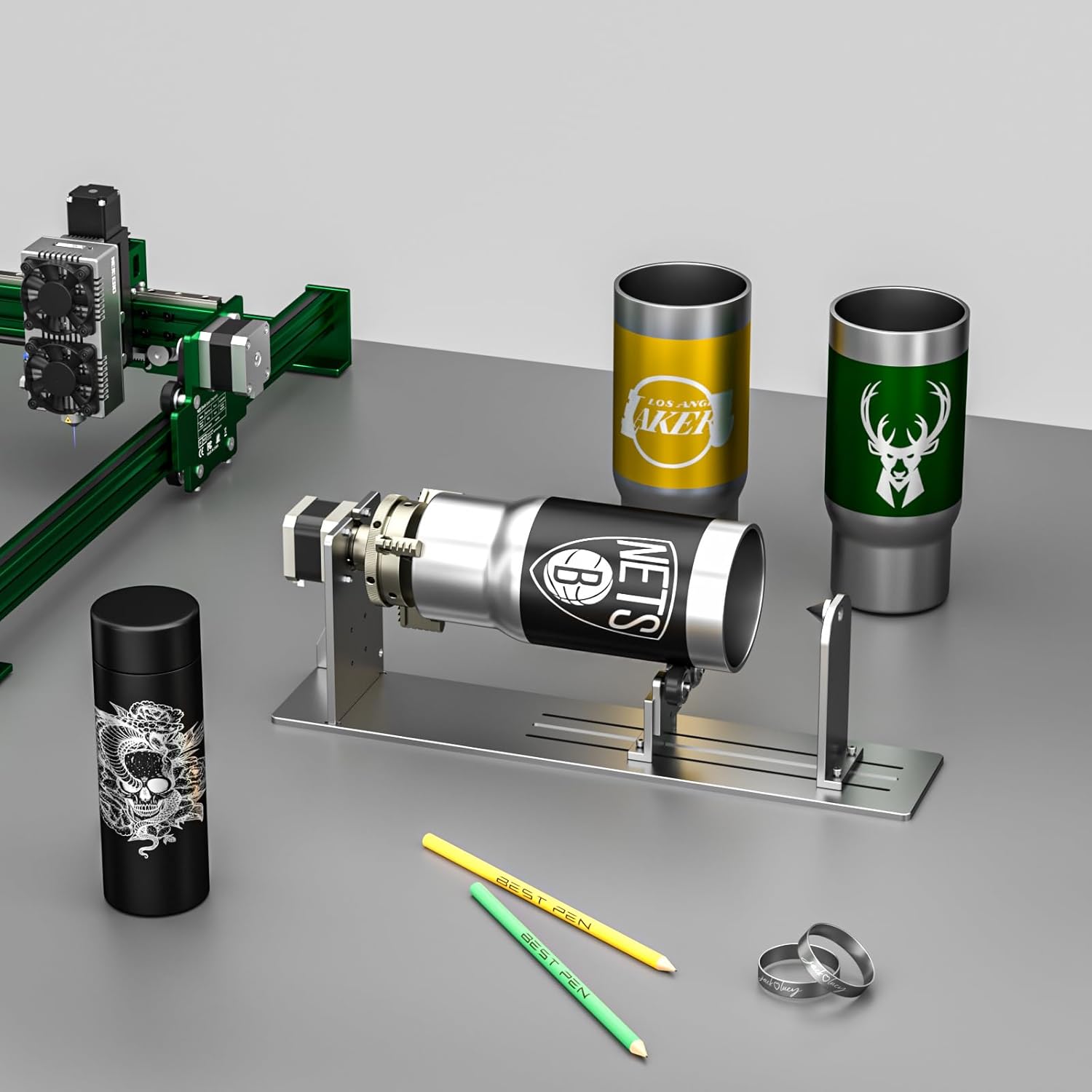

Figura 7: Examples d'articles cilíndrics gravats amb èxit amb el mòdul rotatiu.

5. Manteniment

Per garantir la longevitat i el rendiment òptim del vostre mòdul rotatiu NEJE R5, seguiu aquestes pautes generals de manteniment:

• Neteja: Netegeu el mòdul regularment per eliminar la pols, les restes i els residus de gravat. Feu servir un drap suau i sec. Eviteu netejadors o dissolvents abrasius.
• Lubricació: Comproveu periòdicament el funcionament suau de les peces mòbils, com ara el mandril i els rodets. Apliqueu una petita quantitat de lubricant adequat si cal, seguint les pautes generals per a components mecànics de precisió.
• Connexions: Assegureu-vos que totes les connexions elèctriques estiguin ben fixades. Les connexions soltes poden provocar un funcionament intermitent o danys.
• Emmagatzematge: Quan no l'utilitzeu, guardeu el mòdul en un lloc net i sec, allunyat de la llum solar directa i de temperatures extremes.

6. Solució De Problemes

Aquesta secció tracta problemes comuns que podeu trobar amb el mòdul rotatiu NEJE R5.

6.1 El mòdul rotatiu no gira suaument o salta

• Comproveu si hi ha obstruccions: Assegureu-vos que no hi hagi obstacles físics que impedeixin una rotació suau del mandril o dels rodets.
• Lubricació: Apliqueu una petita quantitat de lubricant a les peces mòbils si semblen rígides o seques.
• Seguretat de l'objecte: Verifiqueu que l'objecte estigui ben tancatampal mandril i correctament suportat per la contrapunta. Un objecte inestable pot provocar una rotació desigual.
• Connexió per cable: Assegureu-vos que els cables de l'adaptador estiguin connectats fermament tant al mòdul rotatiu com al port d'expansió del gravador làser.

6.2 Problemes de distància lliure del capçal làser (el mòdul està massa alt)

• Ajusta l'eix Z: Maximitzeu l'alçada de l'eix Z del capçal làser.
• Gravador Elevate: Si l'ajust màxim de l'eix Z és insuficient, considereu elevar tot el conjunt del gravador làser per proporcionar més espai lliure per sobre del mòdul rotatiu.
• Modificació de la superfície de treball: Per a usuaris avançats, crear una zona encaixada a la superfície de treball on el mòdul giratori pugui col·locar-se més baix pot ser una opció, sempre que no comprometi l'estabilitat de la configuració.

Si trobeu problemes que no es cobreixen aquí o necessiteu més ajuda, visiteu el suport oficial de NEJE. weblloc web per a assistència tècnica professional.

7. Especificacions

8. Suport

Per a qualsevol pregunta, assistència tècnica o suport relacionat amb el vostre mòdul rotatiu individual de l'eix A NEJE R5, visiteu el servei d'assistència oficial de NEJE. weblloc. NEJE es compromet a proporcionar assistència tècnica puntual i professional a tots els clients.

També podeu consultar el Guia de l'usuari (PDF) per obtenir informació addicional i instruccions detallades.
