Manual d'usuari del sensor de temperatura exterior/impermeable Dragino D23-LB LoRaWAN

Model: D23-LB

1. Introducció

El Dragino D23-LB és un sensor de temperatura exterior i impermeable amb LoRaWAN dissenyat per a la monitorització ambiental fiable. Utilitza la tecnologia LoRaWAN per a la transmissió de dades de llarg abast i baix consum, cosa que el fa adequat per a diverses aplicacions exteriors i industrials on la recollida de dades de temperatura és crítica.

Aquest manual proporciona instruccions detallades per a la configuració, el funcionament, el manteniment i la resolució de problemes del sensor D23-LB.

2. Característiques del producte

Compatibilitat amb LoRaWAN de classe A
Carcassa impermeable i per a exteriors
Entrades múltiples de sonda de temperatura (DS18B20)
Transmissió de dades de llarg abast
Baix consum d'energia per allargar la vida de la bateria
Configuració fàcil mitjançant ordres AT o servidor LoRaWAN

3. Contingut del paquet

Si us plau, verifiqueu que tots els elements siguin presents al vostre paquet:

1x Unitat de sensor Dragino D23-LB LoRaWAN
1 antena LoRa (868 MHz o 915 MHz, segons la regió)
Sondes de temperatura (la quantitat pot variar segons el model/comanda específic)
Accessoris de muntatge (cargols, tacs de paret)

Unitat de sensor de temperatura Dragino D23-LB LoRaWAN amb antena i tres sondes de temperatura

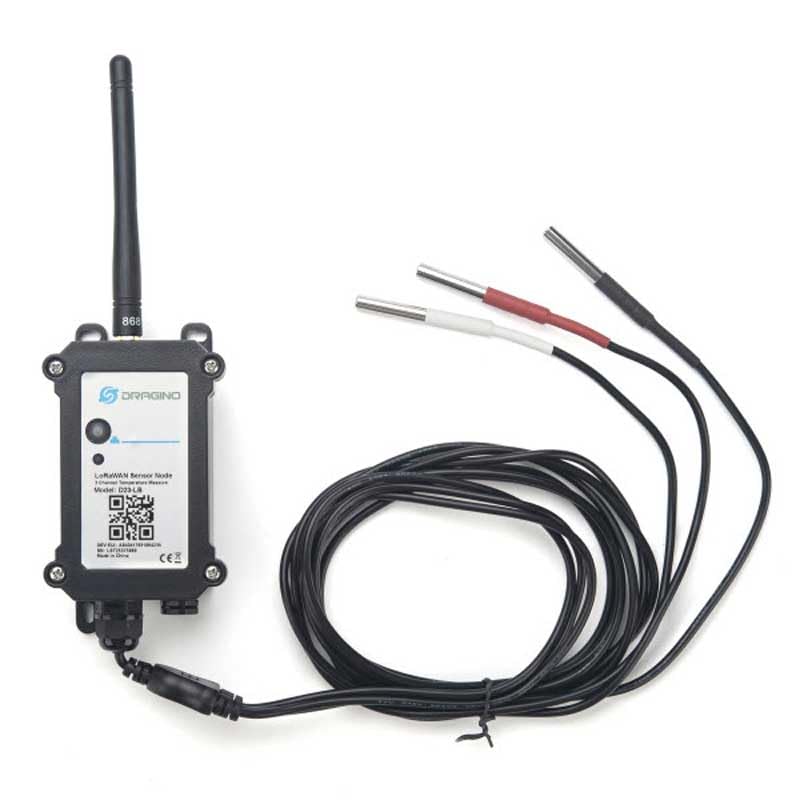

Figura 1: Unitat de sensor de temperatura Dragino D23-LB LoRaWAN amb la seva antena i tres sondes de temperatura connectades. La unitat principal és negra, rectangular, amb una etiqueta blanca que mostra el logotip de Dragino i la informació del model. L'antena està connectada a la part superior esquerra. Tres sondes de temperatura amb cables negres estan connectades a la part inferior dreta, enrotllades perfectament.

4. Instruccions de configuració

4.1 Instal·lació física

Connecteu l'antena: Cargoleu amb cura l'antena LoRa proporcionada al connector SMA de la part superior de la unitat D23-LB. Assegureu-vos que estigui ben ajustada amb les mans.
Connecteu les sondes de temperatura: Inseriu els connectors de la sonda de temperatura als ports impermeables designats a la part inferior de la unitat D23-LB. Assegureu-vos que la connexió sigui segura per mantenir la impermeabilitat.
Muntar el dispositiu: Seleccioneu una ubicació exterior adequada per al muntatge. Utilitzeu els cargols i els tacs de paret proporcionats per fixar fermament la unitat D23-LB a una paret o un pal. Assegureu-vos que les sondes estiguin posicionades per mesurar amb precisió la temperatura desitjada.

En angle view del sensor de temperatura Dragino D23-LB LoRaWAN que mostra els ports de connexió

Figura 2: En angle view del sensor de temperatura Dragino D23-LB LoRaWAN, destacant els ports de connexió a la part inferior on s'uneixen les sondes de temperatura. La unitat és negra, rectangular, amb una antena al costat esquerre. Les tres sondes de temperatura amb cables negres estan connectades al costat dret del panell inferior.

4.2 Configuració LoRaWAN

El sensor D23-LB requereix configuració per unir-se a una xarxa LoRaWAN. Això normalment implica establir els paràmetres LoRaWAN del dispositiu (DevEUI, AppEUI/JoinEUI, AppKey per a OTAA o DevAddr, NwkSKey, AppSKey per a ABP) al servidor de xarxa LoRaWAN.

OTAA (Activació per aire): Recomanat per a la majoria d'implementacions. Necessitareu la DevEUI, l'AppEUI (o JoinEUI) i l'AppKey que s'inclouen amb el dispositiu. Introduïu-les al servidor de xarxa LoRaWAN.
ABP (Activació per Personalització): Requereix DevAddr, NwkSKey i AppSKey. Normalment estan preconfigurats o es poden definir mitjançant ordres AT.

Consulteu la documentació oficial de Dragino o la guia del vostre servidor de xarxa LoRaWAN per obtenir els passos específics sobre el registre de dispositius i la descodificació de la càrrega útil.

El D23-LB normalment funciona amb una bateria interna. Assegureu-vos que la bateria estigui carregada o instal·lada correctament abans del desplegament. El dispositiu intentarà connectar-se automàticament a la xarxa LoRaWAN en engegar-lo.

5. Instruccions de funcionament

Un cop connectat correctament a una xarxa LoRaWAN, el sensor D23-LB mesurarà periòdicament la temperatura de les sondes connectades i transmetrà les dades al servidor de xarxa LoRaWAN. L'interval de transmissió és configurable (per exemple, mitjançant ordres de baixada o ordres AT durant la configuració inicial).

Transmissió de dades: El sensor envia missatges d'enllaç ascendent que contenen lectures de temperatura. El format de la càrrega útil és específic dels dispositius Dragino i normalment inclou valors de temperatura per a cada sonda connectada.
Descodificació de la càrrega útil: El vostre servidor de xarxa LoRaWAN necessitarà una funció descodificadora (sovint una funció JavaScript) per convertir la càrrega útil hexadecimal en valors de temperatura llegibles per humans. Consulteu la documentació de Dragino per al format de càrrega útil específic i l'exemple de descodificador.amples.
Comandes d'enllaç descendent: El sensor pot rebre ordres d'enllaç descendent del servidor de xarxa per canviar paràmetres com ara l'interval d'informes, la resolució de mesura o altres configuracions operatives.

6. Manteniment

Substitució de la bateria: El D23-LB està dissenyat per a un baix consum d'energia. Quan el nivell de bateria baixa, el dispositiu pot informar d'un estat de bateria baixa a través de LoRaWAN. Per substituir la bateria, obriu amb cura la carcassa, substituïu la bateria antiga per una de nova del mateix tipus i assegureu-vos que la carcassa estigui correctament segellada per mantenir la seva classificació d'impermeabilitat.
Neteja: Inspeccioneu periòdicament la unitat del sensor i les sondes per detectar brutícia, restes o acumulació de gel, especialment en entorns exteriors. Netegeu-les amb un drap suau i sec.amp tela. No utilitzeu netejadors abrasius ni dissolvents.
Comprovació de la connexió: Anualment o segons calgui, inspeccioneu totes les connexions dels cables, especialment les connexions de l'antena i la sonda, per assegurar-vos que estiguin ben fixades i que no presentin corrosió ni danys.

7. Solució De Problemes

No s'han rebut dades:
- Comproveu si el dispositiu està encès i si la bateria no està esgotada.
- Verifiqueu que l'antena estigui ben connectada.
- Confirmeu que els paràmetres de LoRaWAN (DevEUI, AppKey, etc.) s'han introduït correctament al servidor de xarxa.
- Assegureu-vos que hi hagi cobertura de passarel·la LoRaWAN a la zona de desplegament.
- Reviseu els registres del servidor de xarxa per a sol·licituds d'unió o missatges d'enllaç ascendent.
Lectures de temperatura incorrectes:
- Assegureu-vos que les sondes de temperatura estiguin connectades correctament i no estiguin danyades.
- Verifiqueu que el descodificador de càrrega útil del servidor de xarxa sigui correcte per al D23-LB.
- Comproveu la col·locació física de les sondes; han d'estar a l'entorn que voleu mesurar.
El dispositiu no s'uneix a la xarxa:
- Comproveu totes les credencials de LoRaWAN (DevEUI, AppEUI/JoinEUI, AppKey).
- Assegureu-vos que el pla de freqüència/regió LoRaWAN del dispositiu coincideixi amb la passarel·la i el servidor de xarxa.
- Confirmeu que la passarel·la estigui en línia i dins del seu abast.

8. Especificacions

Característica	Detall
Model	D23-LB
Marca	Dragó
Connectivitat	LoRaWAN (Classe A)
Tipus de sensor	Sondes de temperatura DS18B20
Classificació del tancament	Impermeable / Exterior
Font d'alimentació	Bateria interna (tipus i capacitat normalment especificats a la fitxa tècnica completa)
Interval de temperatura de funcionament	-40 °C a +85 °C (típic per a sensors industrials, verificar amb la fitxa tècnica)
Dimensions	Consulteu la fitxa tècnica del fabricant per obtenir les dimensions exactes
Data de primera disponibilitat	11 d'octubre de 2023

9. Informació de la garantia

El sensor de temperatura impermeable/exterior Dragino D23-LB LoRaWAN inclou una garantia estàndard del fabricant. Consulteu la fitxa oficial de Dragino. weblloc web o la documentació de compra per conèixer els termes i condicions específics de la garantia. Conserveu el comprovant de compra per a les reclamacions de garantia.

10. Suport

Per obtenir més assistència tècnica, documentació detallada, actualitzacions de firmware o suport addicional, visiteu el lloc web oficial de Dragino. weblloc:

www.dragino.com

També podeu contactar amb el vostre distribuïdor o revenedor local per a consultes específiques sobre el producte.
