1. Introducció
Aquest manual proporciona instruccions per al funcionament, manteniment i resolució de problemes segurs i eficients del vostre robot netejador de finestres Bewinner HCR-01A. Llegiu aquest manual detingudament abans d'utilitzar el dispositiu i conserveu-lo per a futures consultes.
2. Informació de seguretat
Seguiu tots els avisos i instruccions de seguretat per evitar lesions o danys al dispositiu. Si no ho feu, podeu patir descàrrega elèctrica, incendi o lesions greus.
- Assegureu-vos que la corda de seguretat estigui ben lligada abans de cada ús, especialment quan netegeu finestres altes.
- No utilitzeu el robot sobre superfícies de vidre esquerdades o danyades.
- Mantingueu el robot fora de l'abast dels nens i les mascotes durant el funcionament.
- Feu servir només l'adaptador de corrent i els accessoris proporcionats.
- No feu servir el robot en condicions de pluja o humitat extrema.
- El sistema SAI integrat proporciona energia temporal en cas de fallada de corrent. El robot romandrà a la finestra durant 20-40 minuts i emetrà un avís. Recupereu el robot immediatament durant una fallada de corrent.tage.
Imatge: El robot té un SAI integrat per a aproximadament 20 minuts d'alimentació de reserva durant una sortida.tage, permetent una recuperació segura.
3. Producte acabatview
3.1 Contingut del paquet
En desempaquetar, comproveu que hi hagi tots els elements:
Imatge: El paquet complet inclou el robot HCR-01A, font d'alimentació, comandament a distància, corda de seguretat, ampolla polvoritzadora i diversos coixinets de neteja.
3.2 Components del robot
Familiaritzeu-vos amb les diverses parts del vostre robot netejador de finestres:

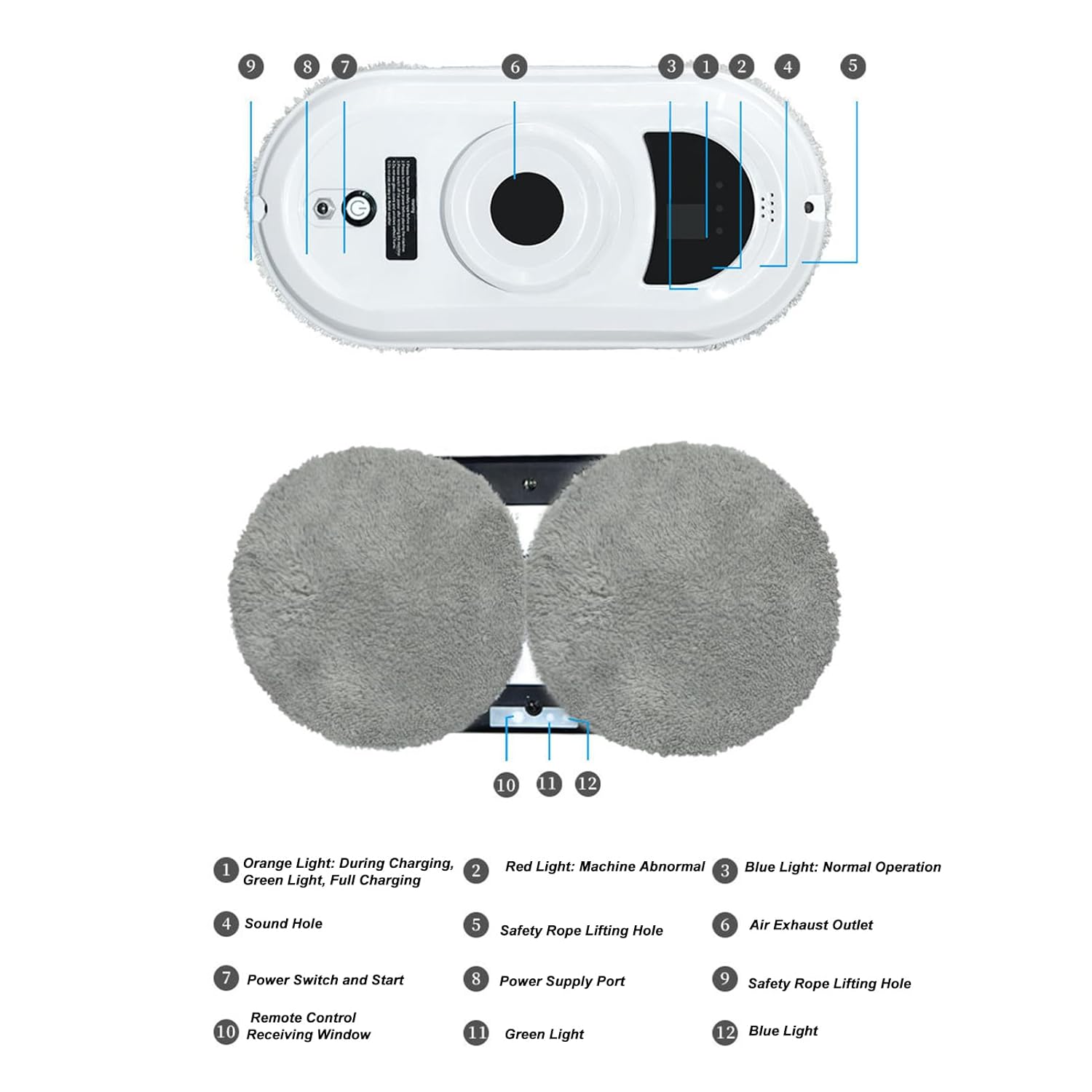

Imatge: Diagrama etiquetat de la part superior i inferior del robot, que indica els ports d'alimentació, els indicadors lluminosos, els punts de fixació de la corda de seguretat i la ubicació dels coixinets de neteja.
- Llum taronja: Indica càrrega (durant) o càrrega completa (verd).
- Llum vermella: Indica un funcionament anormal de la màquina.
- Llum blava: Indica el funcionament normal.
- Forat de so: Per a alertes sonores.
- Forat d'elevació de corda de seguretat: Punt d'enganxament per a la corda de seguretat.
- Sortida d'escapament d'aire: On s'expulsa l'aire del motor d'aspiració.
- Interruptor d'alimentació i arrencada: Botó per encendre/apagar i iniciar la neteja.
- Port d'alimentació: Es connecta a l'adaptador de corrent.
- Forat d'elevació de corda de seguretat: Un altre punt d'enganxament per a la corda de seguretat.
- Finestra de recepció de control remot: Receptor d'infrarojos per al comandament a distància.
- Llum verda: (Funció específica no detallada, probablement forma part dels indicadors de càrrega/funcionament).
- Llum blava: (Funció específica no detallada, probablement forma part dels indicadors de càrrega/funcionament).
4. Configuració
4.1 Càrrega del robot
Abans del primer ús, carregueu completament el robot. Connecteu l'adaptador de corrent al port d'alimentació del robot (8) i endolleu-lo a una presa de corrent. El llum taronja (1) indicarà que està carregant. Es tornarà verd quan estigui completament carregat.
4.2 Col·locació de coixinets de neteja
Enganxeu els coixinets de neteja de microfibra als dos discs giratoris de la part inferior del robot. Assegureu-vos que estiguin ben fixats.

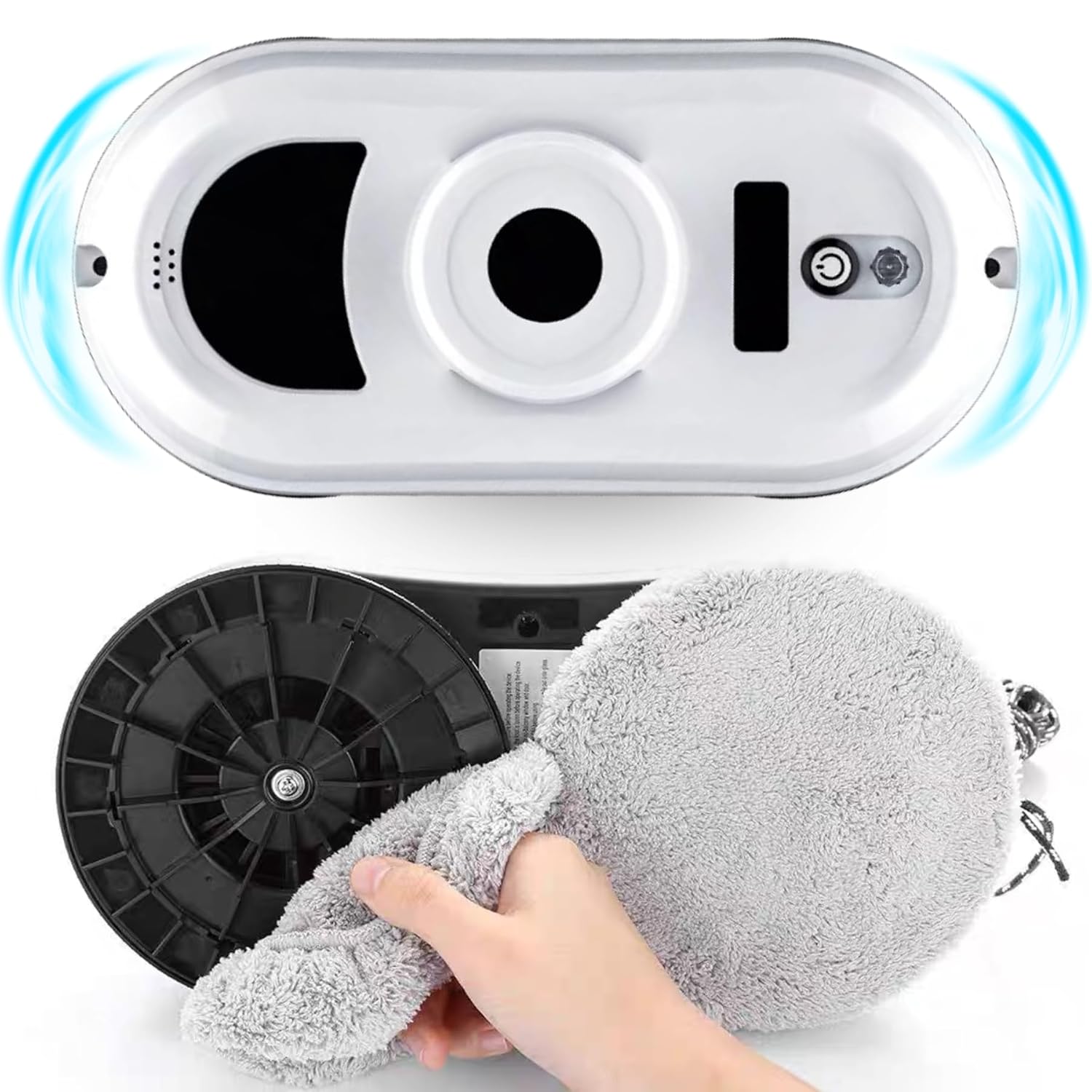

Imatge: La part inferior del robot mostra una mà enganxant un coixinet de neteja de microfibra a un dels discs giratoris.
4.3 Fixació de la corda de seguretat
Per seguretat, fixeu sempre la corda de seguretat a un punt d'ancoratge segur, especialment quan netegeu finestres exteriors o superfícies altes. Connecteu l'extrem del mosquetó de la corda de seguretat a un objecte resistent (per exemple, un marc de finestra, mobles pesats) i l'altre extrem a un dels forats d'elevació de la corda de seguretat (5 o 9) del robot.
Imatge: La corda de seguretat ben fixada al robot i un punt d'ancoratge extern, que demostra una mesura de seguretat crucial.
5. Instruccions de funcionament
5.1 Engegada i col·locació
- Assegureu-vos que el robot estigui completament carregat i que la corda de seguretat estigui connectada.
- Connecteu el robot al seu adaptador de corrent i endolleu-lo a una presa de corrent. El robot requereix alimentació contínua durant el funcionament.
- Premeu l'interruptor d'engegada i el botó d'inici (7) del robot per engegar-lo. La llum blava (3) s'il·luminarà.
- Col·loca el robot fermament sobre la superfície de vidre. El motor d'aspiració s'activarà, creant succió per mantenir el robot al seu lloc.
Imatge: El robot s'ha adherit fermament a la superfície d'una finestra, cosa que il·lustra la seva potent succió de 2800 Pa per a una neteja estable.
5.2 modes de neteja
El robot ofereix tres modes intel·ligents de planificació de rutes per maximitzar l'eficiència de la neteja:
Imatge: Representació visual dels tres modes de ruta de neteja intel·ligent: començant des de dalt i movent-se cap avall en un patró Z, començant cap a l'esquerra i movent-se cap avall, i començant cap a la dreta i movent-se cap avall.
- Neteja automàtica en forma de Z: Comença a la part superior i baixa seguint un patró en Z.
- Neteja d'esquerra a dreta: Comença des de l'esquerra i es mou transversalment, després cap avall.
- Neteja de dreta a esquerra: Comença per la dreta i es mou transversalment, després cap avall.
El robot detecta automàticament els marcs de les finestres per evitar que caigui.
Imatge: El sistema de detecció de vores del robot, que mostra com inverteix automàticament la direcció en arribar al límit de la finestra.
Imatge: La funció intel·ligent de gir i identificació d'obstacles del robot, que ajusta la seva trajectòria en temps real per evitar col·lisions.
5.3 Ús del comandament a distància
El comandament a distància permet seleccionar els modes de neteja i controlar manualment el moviment del robot.
Imatge: El comandament a distància amb els seus diversos botons i les seves funcions corresponents per fer funcionar el robot.
- Aturar i començar: Inicia o atura la neteja.
- Neteja automàtica primer amunt i després avall: Activa el mode de neteja en forma de Z.
- Primer a l'esquerra i després avall neteja automàtica: Activa el mode de neteja d'esquerra a dreta.
- Primer a la dreta i després avall neteja automàtica: Activa el mode de neteja de dreta a esquerra.
- Fletxes direccionals: Moure el robot manualment amunt, avall, esquerra o dreta.
- ATURA / D'acord: Premeu per aturar la màquina.
5.4 Superfícies aplicables
El robot està dissenyat per netejar diverses superfícies llises, com ara:
- Finestres (interiors i exteriors)
- Parets de rajoles
- Miralls
- Superfícies de vidre ordinàries
Imatge: El robot demostra la seva versatilitat netejant diferents superfícies llises com ara parets de rajoles, miralls i vidre estàndard.
6. Manteniment
Un manteniment regular garanteix un rendiment òptim i allarga la vida útil del robot.
6.1 pastilles de neteja
Després de cada ús, traieu els coixinets de neteja de microfibra i renteu-los. Es poden rentar a mà o a màquina amb un detergent suau. Deixeu-los assecar completament a l'aire abans de tornar-los a col·locar o guardar-los.
Imatge: Els draps de neteja de microfibra del robot, que destaquen el seu paper en el sistema de neteja de doble disc.
6.2 Cos de robot
Netegeu el cos del robot amb un drap suau i sec. No utilitzeu productes de neteja abrasius ni submergiu el robot en aigua.
6.3 Sensors
Netegeu periòdicament els sensors de les vores del robot per garantir una detecció precisa del marc i evitar obstacles. Feu servir un drap suau i sec o un bastonet de cotó.
7. Solució De Problemes
Si teniu problemes amb el vostre robot, consulteu els següents problemes i solucions habituals:
| Problema | Causa possible | Solució |
|---|---|---|
| El robot no s'encén. | No connectat; adaptador de corrent defectuós; bateria esgotada. | Assegureu-vos que l'adaptador de corrent estigui ben connectat i endollat. Carregueu el robot completament. |
| El robot cau de la finestra. | Succió insuficient; vidre brut; corda de seguretat no lligada. | Assegureu-vos que el vidre estigui net i sec. Verifiqueu que hi hagi una forta succió en col·locar-lo. Lligueu sempre la corda de seguretat. |
| El robot s'atura a mig cicle. | Potència outage; obstacle detectat; sensors bruts. | Comproveu la connexió d'alimentació. Netegeu els sensors. Recupereu el robot si hi ha tall d'alimentació.tage es produeix. |
| Mal rendiment de neteja. | Coixinets de neteja bruts; solució de neteja insuficient; vidre molt brut. | Canvieu o renteu els coixinets de neteja. Netegeu prèviament les zones molt brutes. Utilitzeu la solució de neteja adequada. |
| El comandament a distància no funciona. | Piles gastades; obstrucció entre el comandament a distància i el robot. | Canvieu les piles del comandament a distància. Assegureu-vos que la línia de visió amb la finestra receptora del robot estigui clara. |
8. Especificacions
| Característica | Detall |
|---|---|
| Número de model | HCR-01A |
| Marca | Guanyador |
| Potència d'aspiració | 2800 Pa |
| Modes de neteja | 3 modes de planificació de rutes intel·ligents (forma de Z, d'esquerra a dreta, de dreta a esquerra) |
| Temps de còpia de seguretat del SAI | 20-40 minuts (en cas de fallada de corrent) |
| Velocitat de neteja | 70 rotacions per minut (per a la neteja de discs) |
| Dimensions (aprox.) | 295 mm (11.6 polzades) de longitud, 108 mm (4.3 polzades) d'alçada |
| Dimensions del paquet | 30 x 23 x 14 cm |
| Pes del paquet | 2.15 quilograms |
Imatge: Diagrama que il·lustra les dimensions físiques del robot Bewinner HCR-01A.
9. Garantia i Suport
Per obtenir informació sobre la garantia o assistència tècnica, consulteu les dades de contacte proporcionades amb la vostra compra o visiteu el lloc web oficial de Bewinner. weblloc web. Conserveu el comprovant de compra per a reclamacions de garantia.
