Introducció
Thank you for choosing the INGCO 1400W 210mm Cutting Disc, Model BMS14002. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new power tool. Please read these instructions carefully before use and keep them for future reference.

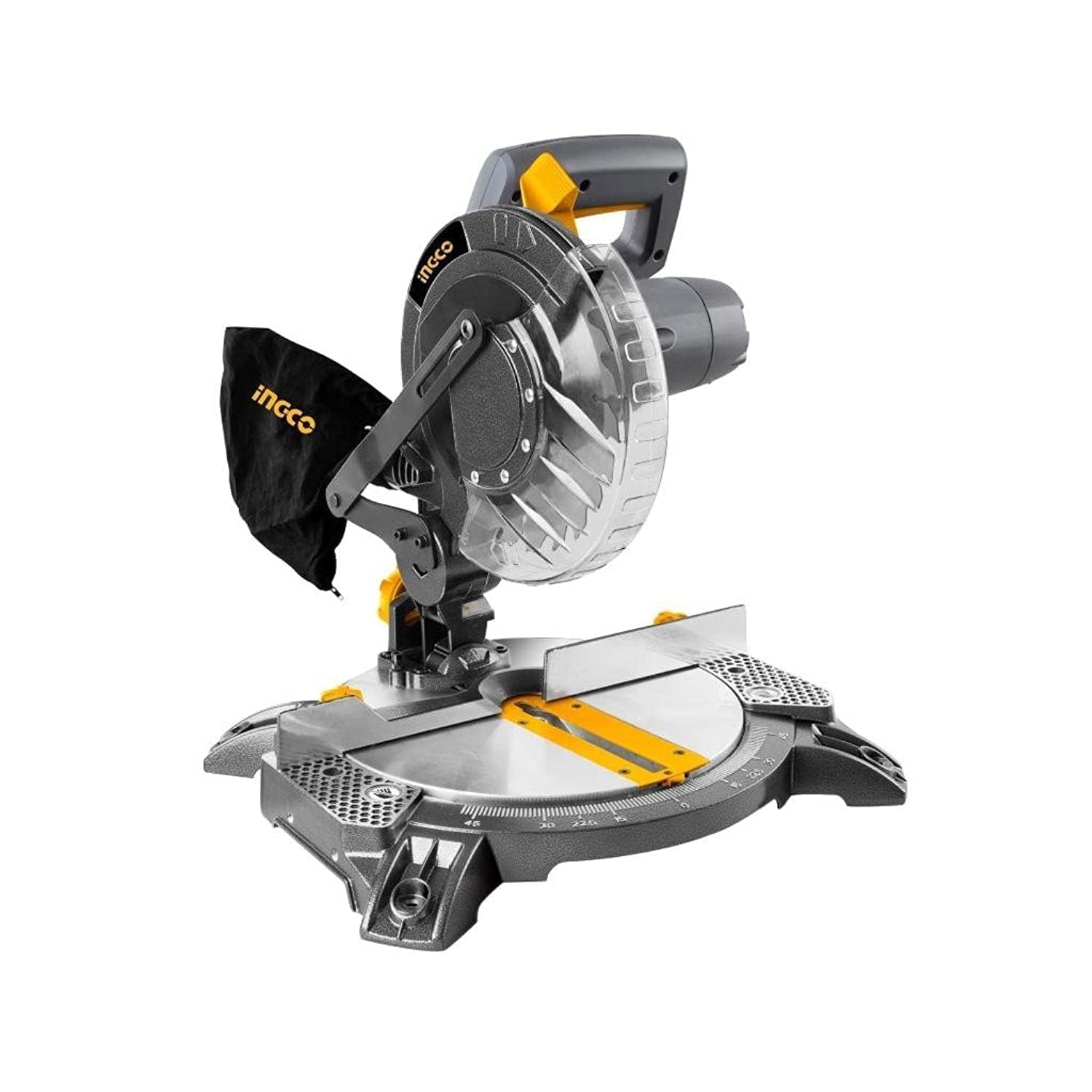

Figure 1: INGCO 1400W 210mm Cutting Disc, Model BMS14002. This image shows the complete cutting disc unit from a front-side perspective, highlighting its main components like the motor housing, blade guard, and base.
Instruccions generals de seguretat
Always follow basic safety precautions when using electrical tools to reduce the risk of fire, electric shock, and personal injury. Keep this manual handy for quick reference.
- Seguretat de l'àrea de treball: Mantingueu la vostra zona de treball neta i ben il·luminada. Les zones desordenades o fosques conviden als accidents. No feu servir eines elèctriques en atmosferes explosives, com ara en presència de líquids, gasos o pols inflamables.
- Seguretat elèctrica: Els endolls de les eines elèctriques han de coincidir amb la presa de corrent. No modifiqueu mai l'endoll de cap manera. Eviteu el contacte corporal amb superfícies connectades a terra. No exposeu les eines elèctriques a la pluja ni a condicions humides.
- Seguretat personal: Always wear eye protection (safety glasses or goggles). Use hearing protection when operating the tool for extended periods. Wear a dust mask if operations create dust. Dress properly; avoid loose clothing or jewelry.
- Ús i cura de l'eina: No forceu l'eina elèctrica. Feu servir l'eina elèctrica adequada per a la vostra aplicació. Desconnecteu l'endoll de la font d'alimentació abans de fer qualsevol ajust, canviar accessoris o guardar eines elèctriques.
- Manteniment: Mantenir eines elèctriques. Comproveu si hi ha desalineació o enquadernació de peces mòbils, trencaments de peces i qualsevol altra condició que pugui afectar el funcionament de l'eina elèctrica.
Components del producte
Familiarize yourself with the main parts of your INGCO Cutting Disc before operation.
- Carcassa del motor
- Cutting Blade (210mm)
- Guàrdia de la fulla
- Placa base
- Handle with Power Switch
- Material Clamp
- Miter Angle Adjustment

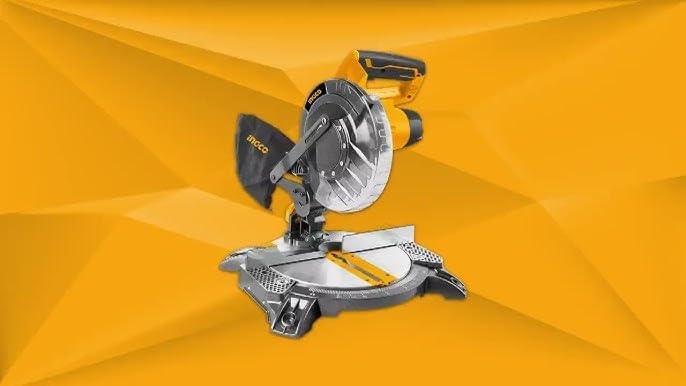

Figura 2: Primer pla view of the cutting disc's blade area, showing the blade guard and the cutting surface. This image highlights the protective features around the blade.
Configuració
1. Desembalatge i inspecció
- Carefully remove the cutting disc and all accessories from the packaging.
- Inspeccioneu l'eina per detectar qualsevol dany que s'hagi pogut produir durant el transport. No la feu funcionar si està danyada.
- Assegureu-vos que hi hagi tots els components que figuren a l'embalatge.
2. Mounting the Tool (if applicable)
For stable operation, it is recommended to mount the cutting disc to a workbench using appropriate bolts and nuts (not included). Refer to the base plate for mounting holes.
3. Instal·lació/substitució de la fulla
Avís: Always disconnect the tool from the power supply before changing the blade.
- Locate the blade locking mechanism and spindle lock button.
- Press the spindle lock button to prevent the blade from rotating.
- Use the provided wrench to loosen the blade retaining bolt.
- Traieu la fulla antiga i netegeu les brides de l'eix.
- Install the new 210mm blade, ensuring the rotation direction matches the arrow on the blade guard.
- Tighten the blade retaining bolt securely while holding the spindle lock.
- Allibereu el bloqueig del cargol.
Instruccions de funcionament
1. Preparació per a un tall
- Assegureu-vos que l'àrea de treball estigui clara i ben il·luminada.
- Secure the workpiece firmly using the material clamp. Ensure it cannot shift during the cut.
- Adjust the miter angle if necessary. Loosen the locking knob, set the desired angle, and re-tighten.
- Plug the tool into a suitable power outlet (220-240V, 50/60Hz).
2. Fer un tall
- Agafeu el mànec fermament.
- Press the power switch to start the motor. Allow the blade to reach full speed before engaging the workpiece.
- Slowly lower the blade into the workpiece with a steady, controlled motion. Do not force the cut.
- Once the cut is complete, release the power switch and allow the blade to stop completely before raising it from the workpiece.
- Wait for the blade to stop before removing the cut material.
Figure 3: The INGCO Cutting Disc actively cutting a piece of wood. This image demonstrates the tool in use, showing the blade engaging with the material and the protective guard in place.
3. Cutting Different Materials
This cutting disc is suitable for various materials including metal and wood, as indicated by the blade material (Aluminum Oxide) and surface recommendation. Always use the appropriate blade for the material being cut. For metal, ensure the blade is designed for metal cutting. For wood, use a wood-specific blade.
Manteniment
Un manteniment regular garanteix la longevitat i el funcionament segur de la vostra eina.
- Neteja: After each use, disconnect the tool and clean it with a soft, dry cloth. Remove any dust or debris from the motor vents and blade area. Do not use harsh chemicals or abrasive cleaners.
- Inspecció de la fulla: Regularly inspect the blade for wear, damage, or dullness. Replace dull or damaged blades immediately.
- Escombretes de carbó: The carbon brushes may need replacement after extended use. Consult a qualified service technician for this procedure.
- Emmagatzematge: Guardeu l'eina en un lloc sec i segur, fora de l'abast dels nens.
Resolució de problemes
| Problema | Causa possible | Solució |
|---|---|---|
| L'eina no s'inicia. | Sense subministrament elèctric; interruptor defectuós; escombretes de carbó gastades. | Check power connection. Test outlet. Replace switch or carbon brushes (consult technician). |
| La fulla no talla eficaçment. | Dull or incorrect blade; material too hard; improper cutting technique. | Replace blade. Ensure correct blade for material. Apply less pressure, allow blade to do the work. |
| Vibracions o sorolls excessius. | Loose blade; damaged blade; worn bearings. | Check blade tightness. Replace damaged blade. Consult technician for bearing issues. |
Especificacions
| Característica | Detall |
|---|---|
| Fabricant | INGCO |
| Número de model de l'article | BMS14002 |
| Tipus de font d'alimentació | Elèctric amb cable |
| Wattage | 1400W |
| Diàmetre de la fulla | 210 mm |
| Pes de l'article | 20 grams (Note: This weight appears incorrect for a power tool, likely a data entry error. Actual weight would be significantly higher.) |
| Dimensions del producte | 10 x 20 x 37 cm |
| Color | Plata o Negre |
| Estil | Industrial |
| Material del mànec | Metal or Plastic |
| Estàndards conformes | VDE |
| Característiques especials | Certificat VDE |
| Components inclosos | 1 unit (main tool) |
| Necessites piles? | No |
| Material de la fulla | Òxid d'alumini |
| Recomanació de superfície | Metall i Fusta |
| Angle de tall | 45 graus |
Garantia i Suport
For warranty information, technical support, or service inquiries, please refer to the warranty card included with your product or contact INGCO customer service directly. Keep your purchase receipt as proof of purchase.
Informació de contacte: Please visit the official INGCO weblloc web per obtenir les dades de contacte i les ubicacions dels centres de servei més actualitzades.
