1. Introducció i finalview
Aquest manual proporciona instruccions detallades per a la instal·lació, el funcionament i el manteniment segurs de la campana extractora LED lineal de vidre Franke. Llegiu atentament aquest manual abans d'utilitzar l'aparell i conserveu-lo per a futures consultes. Aquesta campana extractora està dissenyada per eliminar eficaçment el fum, el vapor i les olors de cuina de l'entorn de la vostra cuina.

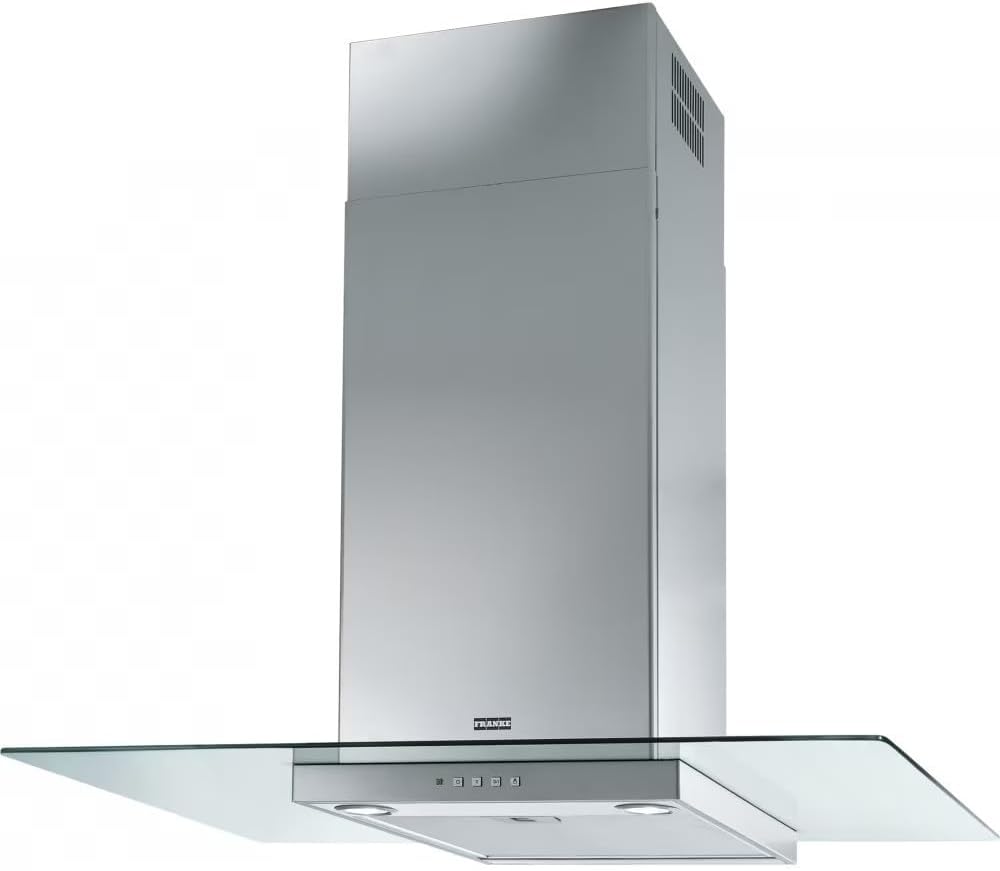

Figura 1: Campana extractora LED lineal Franke Glass (model FGL 925 XS NP)
Aquesta imatge mostra la campana extractora LED lineal de vidre Franke, mostrantasinamb el seu elegant cos d'acer inoxidable i la coberta de vidre transparent. Els llums LED són visibles a la part inferior de la campana, a sobre dels botons de control.
2. Instruccions de seguretat
Observeu sempre les precaucions de seguretat següents per reduir el risc d'incendi, descàrrega elèctrica o lesions.
- Assegureu-vos que la instal·lació elèctrica compleixi totes les normatives locals i nacionals.
- Desconnecteu l'aparell de la xarxa elèctrica abans de qualsevol neteja o manteniment.
- Aquest aparell no està pensat per ser utilitzat per persones (inclosos nens) amb capacitats físiques, sensorials o mentals reduïdes, o amb manca d'experiència i coneixements, tret que hagin rebut la supervisió o instruccions sobre l'ús de l'aparell per una persona responsable de la seva seguretat.
- Els nens han de ser supervisats per assegurar-se que no juguin amb l'aparell.
- No flamejar sota la campana extractora.
- No deixeu les paelles sense vigilància durant l'ús, ja que l'oli sobreescalfat es pot incendiar.
- Netegeu els filtres de greix regularment per evitar l'acumulació de greix, que pot ser un perill d'incendi.
- Assegureu-vos que hi hagi una ventilació adequada a l'habitació quan la campana extractora s'utilitzi simultàniament amb aparells que cremin gas o altres combustibles.
- L'aire no s'ha d'abocar a un conducte de fum que s'utilitza per evacuar els fums dels aparells que cremen gas o altres combustibles.
- La distància mínima entre la superfície de suport dels recipients de cocció a la placa i la part més baixa de la campana extractora ha de ser de com a mínim 65 cm.
3. Contingut del paquet
Verifiqueu que tots els components siguin presents i no estiguin danyats en desembalar-lo. Si falta algun element o està danyat, poseu-vos en contacte amb el vostre distribuïdor immediatament.
- Campana extractora LED lineal Franke Glass
- Filtres de greix d'alumini (preinstal·lats o separats)
- Materials de muntatge (cargols, tacs de paret)
- Adaptador de conductes (si escau)
- Manual d'instruccions (aquest document)
4. Configuració i instal·lació
Aquesta campana extractora està dissenyada per a instal·lació a la paret. Es recomana la instal·lació per part d'un professional.
4.1. Comprovacions prèvies a la instal·lació
- Assegureu-vos que l'estructura de la paret sigui prou resistent per suportar el pes de la campana extractora (aproximadament 19.9 kg).
- Verifiqueu que el subministrament elèctric (220-240 V, 50-60 Hz) sigui accessible i que compleixi les normes de seguretat.
- Planifiqueu la ruta dels conductes. El diàmetre de sortida d'aire és de 150 mm.
- Mantingueu una distància mínima de 65 cm entre la placa i la part més baixa de la campana extractora.
4.2. Muntatge de la caputxa
Consulteu el diagrama de dimensions detallat a continuació per obtenir mesures precises i punts de muntatge. Marqueu les posicions de perforació a la paret segons el diagrama i fixeu el suport de muntatge.
Figura 2: Dimensions d'instal·lació i diagrama tècnic
Aquest diagrama il·lustra les dimensions precises per instal·lar la campana extractora LED lineal de vidre Franke, incloent-hi l'amplada (898 mm), la profunditat (360 mm), l'alçada (mín. 725 mm - màx. 1000 mm) i el diàmetre de sortida d'aire de 150 mm. Totes les mesures són en mil·límetres.
4.3. Connexió de conductes
Connecteu la campana extractora a un sistema de ventilació extern mitjançant un conducte de 150 mm de diàmetre. Assegureu-vos que el conducte sigui el més curt i recte possible per maximitzar l'eficiència de l'extracció.
4.4. Connexió elèctrica
Connecteu l'aparell a una presa de corrent amb connexió a terra. El volum del motortage és de 220-240 V, 50-60 Hz. Totes les connexions elèctriques les ha de realitzar un electricista qualificat.
5. Instruccions de funcionament
La campana extractora LED lineal Franke Glass inclou controls de botó per a un funcionament fàcil.
5.1. Encendre/apagar
Premeu el botó d'engegada per encendre o apagar la campana.
5.2. Selecció de la velocitat del ventilador
La campana ofereix 3 velocitats estàndard més una velocitat intensiva ('i').
- Velocitat 1: Per a cocció lleugera, poc vapor/olor. (Eficiència: 300 m³/h, Soroll: 52 dB(A))
- Velocitat 2: Per a cocció moderada, ús general. (Eficiència: 450 m³/h, Soroll: 61 dB(A))
- Velocitat 3: Per a cocció intensa, vapor/olor significativa. (Eficiència: 600 m³/h, Soroll: 67 dB(A))
- Velocitat intensiva ('i'): Per a una cocció molt intensa, extracció màxima. Aquesta velocitat normalment funciona durant un període determinat (per exemple, de 5 a 10 minuts) abans de tornar a una velocitat més baixa. (Eficiència: 700 m³/h, Soroll: 70 dB(A))
Premeu el botó corresponent per seleccionar la velocitat del ventilador desitjada.
5.3. Control de la il·luminació
La campana està equipada amb 2 bombetes LED S1001 de 4000K. Premeu el botó de la llum per encendre o apagar els llums.
6. Manteniment
Un manteniment regular garanteix un rendiment òptim i allarga la vida útil de la campana extractora.
6.1. Neteja dels filtres de greix d'alumini
Els filtres de greix d'alumini atrapen les partícules de greix presents a l'aire. S'han de netejar regularment, depenent de l'ús (per exemple, cada 2-4 setmanes).
- Assegureu-vos que la campana estigui apagada i desconnectada de la xarxa elèctrica.
- Localitzeu els pestells d'alliberament del filtre (normalment amb ressort) i desenganxeu els filtres.
- Traieu els filtres amb cura.
- Renteu els filtres a mà amb aigua calenta i sabó o al rentaplats en un cicle de baixa temperatura.
- Esbandiu-les bé i deixeu-les assecar completament abans de tornar-les a instal·lar.
- Torneu a inserir els filtres secs, assegurant-vos que encaixin correctament al seu lloc.
6.2. Neteja de les superfícies exteriors
Netegeu les superfícies d'acer inoxidable i vidre amb un drap suau i un producte de neteja suau i no abrasiu. No utilitzeu productes de neteja corrosius o abrasius, ja que poden danyar l'acabat.
6.3. Substitució de la llum LED
Els llums LED tenen una llarga vida útil i normalment no requereixen substitució freqüent. Si un llum falla, poseu-vos en contacte amb un tècnic qualificat o amb el servei d'atenció al client de Franke per obtenir ajuda, ja que poden ser necessàries eines o coneixements especialitzats.
7. Solució De Problemes
Abans de contactar amb el servei d'atenció al client, consulteu la taula següent per veure els problemes habituals i les seves solucions.
| Problema | Causa possible | Solució |
|---|---|---|
| La campana no s'encén. | No hi ha subministrament elèctric; s'ha saltat l'interruptor. | Comproveu la connexió d'alimentació; reinicieu l'interruptor automàtic. |
| Mal rendiment de succió. | Els filtres de greix estan obstruïts; els conductes estan obstruïts o són massa llargs/corbats. | Netegeu els filtres de greix; comproveu si els conductes estan obstruïts o instal·lats de manera incorrecta. |
| Soroll excessiu durant el funcionament. | Components solts; problema amb el motor; conductes incorrectes. | Comproveu si hi ha peces soltes; assegureu-vos que el conducte estigui instal·lat correctament i que no vibri. Si el soroll persisteix, contacteu amb el servei tècnic. |
| Els llums no funcionen. | Bombetes LED defectuoses; problema de connexió elèctrica. | Assegureu-vos que l'alimentació estigui connectada. Si les bombetes són defectuoses, contacteu amb el servei tècnic per a la seva substitució. |
Si el problema persisteix després d'intentar aquestes solucions, poseu-vos en contacte amb el servei d'atenció al client de Franke.
8. Especificacions
Especificacions tècniques detallades de la campana extractora LED lineal Franke Glass.
- Model: FGL 925 XS NP, 325.0590.996
- Tipus: Campana extractora de paret
- Material: Acer inoxidable / Vidre
- Dimensions (L x A x A): 36 x 89.8 x 25.8 cm (producte); mín. 72.5 cm - màx. 100 cm (alçada d'instal·lació)
- Pes: 19.9 quilos
- Controls: Botons
- Nombre de velocitats: 3 + 1 Intensiu
- Tipus de motor: SP 800
- Nombre de motors: 1
- Potència del motor:
- Velocitat 1: 130 W
- Velocitat 2: 165 W
- Velocitat 3: 210 W
- Intensiu: 250 W
- Eficiència d'extracció:
- Velocitat 1: 300 m³/h
- Velocitat 2: 450 m³/h
- Velocitat 3: 600 m³/h
- Intensiu: 700 m³/h
- Pressió màxima:
- Velocitat 1: 390 Pa
- Velocitat 2: 470 Pa
- Velocitat 3: 530 Pa
- Intensiu: 540 Pa
- Nivell de soroll (volum del so):
- Velocitat 1: 52 dB(A)
- Velocitat 2: 61 dB(A)
- Velocitat 3: 67 dB(A)
- Intensiu: 70 dB(A)
- Il·luminació: 2 bombetes LED S1001 4000K
- Tipus de filtre: Casset, filtre de greix d'alumini (malla)
- Filtre de carbó: No inclòs (per a recirculació, normalment es compra per separat)
- Diàmetre de sortida d'aire: 150 mm
- Voltage: 220-240 V, 50-60 Hz
- Consum energètic anual (AEC): 72.3 kWh/any
- Classe d'eficiència energètica: B (escala d'A+++ a D)
- Classe d'eficiència fluidodinàmica: B
- Classe d'eficiència lumínica: A
- Classe d'eficiència del filtre de greixos: C
9. Garantia i Suport
En aquest document no es proporcionen detalls específics de la garantia. Consulteu la targeta de garantia inclosa amb el producte o visiteu el lloc web oficial de Franke. weblloc web per obtenir informació sobre la cobertura i els termes de la garantia.
Per a assistència tècnica, recanvis o consultes sobre servei, poseu-vos en contacte amb el servei d'atenció al client de Franke. Mantingueu a mà el número de model del producte (FGL 925 XS NP, 325.0590.996) i la data de compra quan contacteu amb el servei d'assistència.
Normalment podeu trobar informació de contacte a la pàgina oficial de Franke. weblloc: www.franke.com
