1. Introducció
This manual provides detailed instructions for the installation, operation, and maintenance of your GEMBIRD ATX Semi-Tower PC Case, model CCC-FC-160. Please read this manual thoroughly before beginning any installation to ensure proper setup and safe use of the product. Retain this manual for future reference.

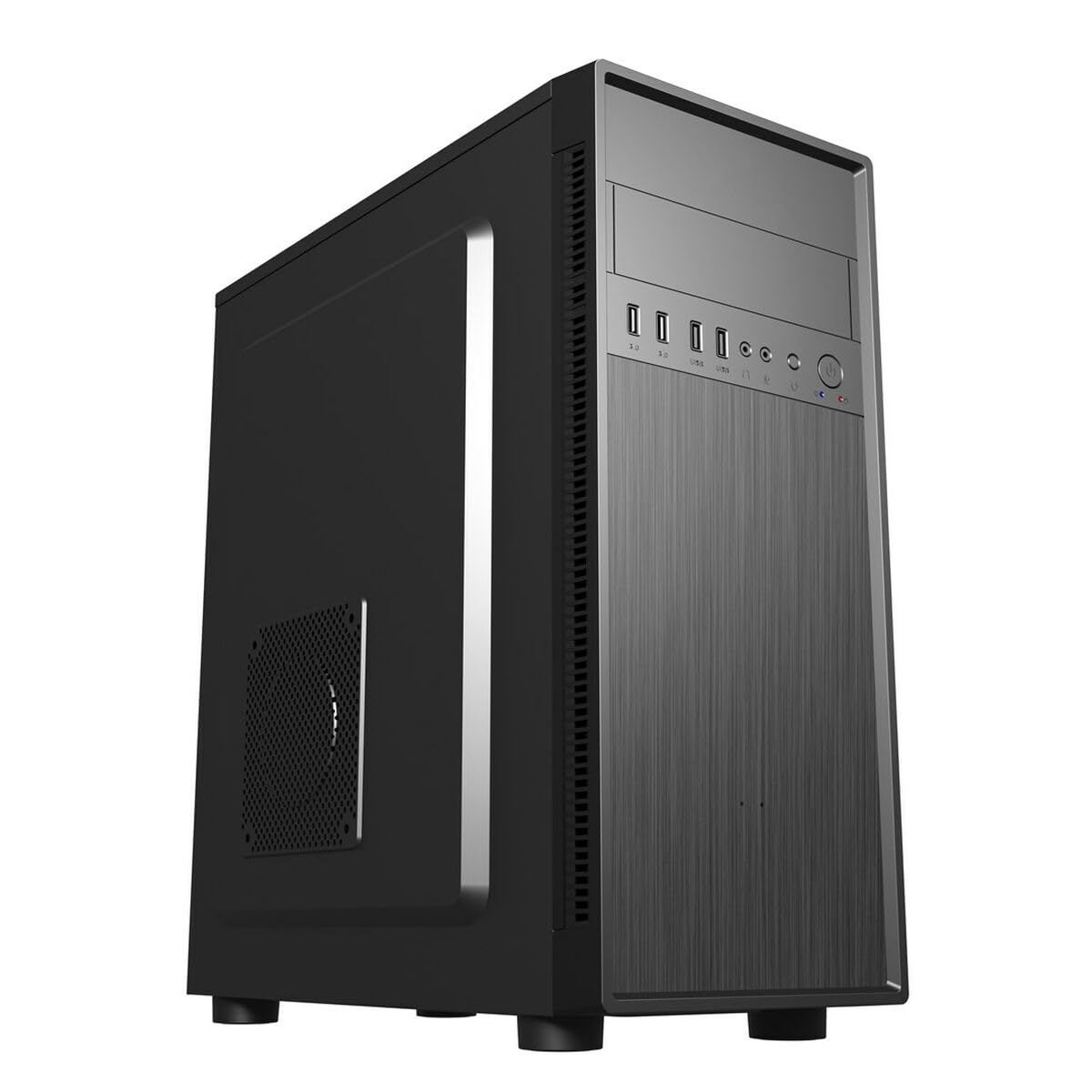

Figura 1: Frontal view of the GEMBIRD CCC-FC-160 ATX Semi-Tower PC Case. This image displays the overall design and form factor of the chassis, highlighting its semi-tower structure and black finish.
2. Informació de seguretat
Observeu sempre les següents precaucions de seguretat per evitar lesions i danys al vostre equip:
- Disconnect all power cables from the wall outlet before opening the PC case or installing/removing any components.
- Wear an anti-static wrist strap to prevent electrostatic discharge (ESD) when handling internal components.
- Be aware of sharp edges inside the case. Handle components carefully to avoid cuts.
- Assegureu-vos que hi hagi una ventilació adequada al voltant de la carcassa de l'ordinador per evitar el sobreescalfament.
- Do not expose the case to moisture or extreme temperatures.
3. Contingut del paquet
Verifiqueu que tots els elements siguin presents al paquet:
- GEMBIRD ATX Semi-Tower PC Case (CCC-FC-160)
- Accessory kit (screws, standoffs, cable ties)
- Manual d'usuari (aquest document)
Si falta algun article o està malmès, poseu-vos en contacte amb el vostre distribuïdor.
4. Configuració i instal·lació de components
4.1. Preparació
- Unpack the PC case from its packaging.
- Col·loqueu la caixa sobre una superfície plana i estable.
- Traieu els panells laterals desenroscant els cargols de la part posterior de la carcassa i fent lliscar els panells cap enrere.
- Reuneix les eines necessàries: tornavís Phillips, corretja antiestàtica per al canell.
4.2. Instal·lació de la placa base
- Install the I/O shield (if not pre-installed) into the opening at the rear of the case.
- Align the motherboard with the pre-drilled standoffs inside the case. The CCC-FC-160 supports mATX and ATX motherboards.
- Fixeu la placa base amb els cargols proporcionats. No els estrenyeu massa.
4.3. Storage Drive Installation (2.5" Bays)
The case features 3 x 2.5" drive bays.
- Locate the 2.5" drive bays.
- Slide the 2.5" SSD/HDD into the bay.
- Fixeu la unitat amb els cargols proporcionats.
4.4. Instal·lació de la targeta d'expansió
La caixa ofereix 7 ranures d'expansió.
- Traieu les cobertes de les ranures necessàries de la part posterior de la carcassa.
- Insert the expansion card (e.g., graphics card) into the corresponding PCI-E slot on the motherboard.
- Fixeu la targeta amb un cargol.
4.5. Instal·lació de la font d'alimentació (PSU)
Note: A power supply unit is not included with this case.
- Position the PSU in the designated area at the bottom rear of the case.
- Ensure the PSU fan is facing the correct direction for optimal airflow (typically downwards if there's a vent, or upwards if not).
- Secure the PSU to the case using the four screws provided with your PSU.
4.6. Gestió de cables
Aprofita els retalls de cables i els punts d'amarratge que hi ha darrere de la safata de la placa base per gestionar els cables. Això millora la circulació del flux i l'estètica.
5. Instruccions de funcionament
Once all components are installed and cables are connected, replace the side panels and secure them with the thumbscrews. Connect your peripherals (monitor, keyboard, mouse) and power cable to the PSU. Press the power button on the front panel to start your computer.
Ensure the case is placed in an area with adequate airflow to maintain optimal operating temperatures for your components.
6. Manteniment
Regular maintenance helps prolong the life of your components and ensures optimal performance.
- Neteja de pols: Periodically clean dust from the case, especially from fan filters and vents, using compressed air or a soft brush.
- Neteja exterior: Netegeu l'exterior de la carcassa amb un drap suau iamp tela. Eviteu els netejadors abrasius.
- Comprovació del ventilador: Ensure all installed fans are operating correctly and are free from obstructions. The case supports a 12 cm fan.
7. Solució De Problemes
This section addresses common issues related to the PC case itself.
- Sense energia: Ensure the PSU is correctly installed and connected to the motherboard and wall outlet. Check front panel power button connections to the motherboard.
- Sobreescalfament: Verify that all case fans are installed and functioning. Ensure proper airflow by checking for obstructions and maintaining clean dust filters.
- Components solts: If you hear rattling, check that all installed components (motherboard, drives, expansion cards, PSU) are securely fastened with screws.
8. Especificacions
Key technical specifications for the GEMBIRD CCC-FC-160 PC Case:
| Característica | Especificació |
|---|---|
| Marca | Gembird |
| Número de model | S9137345 (CCC-FC-160) |
| Tipus de cas | Semi-Tower (Mid-Tower) |
| Color | Black (Multicolore in some listings, but product image is black) |
| Material | SPCC (Steel Alloy) |
| Suport de la placa base | ATX, mATX |
| Ranures d'expansió | 7 |
| Drive Bays | 3 x 2.5" |
| Mètode de refrigeració | Aire |
| Suport dels fans | 1 x 12 cm (pre-installed or optional, based on typical configurations) |
| Dispositius compatibles | CPU, Motherboard |
| Font d'alimentació | No inclòs |
| Dimensions | 45 x 48 x 24 cm (approximate, from product features) |
9. Garantia i Suport
This product is covered by a limited warranty provided by Gembird. Please refer to the warranty card included with your purchase or visit the official Gembird weblloc web per obtenir informació detallada sobre els termes i condicions de la garantia.
For technical support or inquiries, please contact your retailer or the Gembird customer service department. Contact information can typically be found on the manufacturer's weblloc web o al rebut de compra.
